Як вибрати настінний двоконтурний газовий котел для опалення

Зміст:

  • Види газових котлів
  • Особливості установок з двома контурами
  • Способи подачі повітря для горіння
  • Переваги і недоліки
  • Рекомендації по вибору вироби
  • Висновок

Природний газ – найбільш поширений енергоносій, який застосовується для опалення житлових будинків. На сьогоднішній день для опалення житлових приміщень існує величезна кількість різноманітних газових установок. У даному матеріалі ми постараємося висвітлити важливі моменти, які допоможуть правильно вибрати двоконтурний газовий котел для опалення заміського будинку, дачі або квартири.

Як вибрати настінний двоконтурний газовий котел для опалення

Види газових котлів

Щоб зробити правильний вибір двоконтурного газового котла необхідно розібратися в різновидах даних опалювальних установок, які можна розділити на чотири групи:

  • за способом спалювання палива;
  • за виконанням;
  • за функціональним особливостям;
  • за способом подачі повітря для горіння.

За способом спалювання агрегати для опалення приватного будинку поділяються на конвекційні та конденсаційні. У перших енергія згорає палива передається теплообміннику з водою. Це відбувається за допомогою піднімаються від газопальникового пристрою розпечених газів. Проходячи теплообмінник, вони охолоджуються і викидаються назовні. ККД цих установок — до 90%.

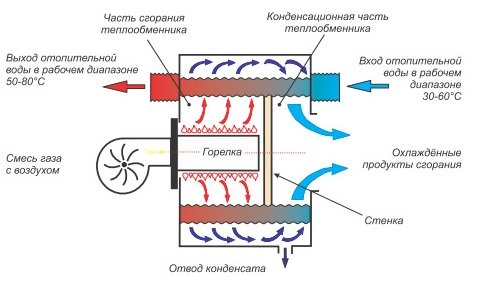

При згорянні природного газу відбувається виділення водяних парів, які в конвекційних установках просто викидаються на вулицю через димохід разом з продуктами горіння. Конденсаційні котли використовують енергію цих парів, у результаті чого ККД агрегату підвищується на 2-3%, досягаючи 92-93%. Схему роботи конденсаційної опалювальної установки можна побачити на малюнку.

Як вибрати настінний двоконтурний газовий котел для опалення

Водяна пара, що міститься в димових газах, контактує у вторинній камері з теплообмінником і випадає конденсатом на його зовнішніх стінках, після чого відводиться спеціальний патрубок. Теплообмінник з нержавіючої сталі передає тепло водяної пари теплоносія, димові гази охолоджуються до температури менше 100 ºС.

Опалювальні агрегати виробляються в настінному і підлоговому виконанні. Це залежить від маси виробу, чим потужніший установка, тим більше вона важить. Наприклад, настінний газовий котел 40 кВт має масу 40-45 кг, не кожна стіна зможе витримати таку вагу. З цієї причини опалювачі середньої і великої потужності виготовляються в підлоговому виконанні, а найважчі потребують влаштування окремого фундаменту.

Особливості установок з двома контурами

По функціоналу розрізняють одно – і двоконтурні газові котли. Робота одноконтурного агрегату спрямована виключно на підігрів води для системи опалення теплоносій в ньому рухається за маршрутом вхід – триходовий клапан – теплообмінник – вихід – труби опалення. В опалювальній установці з додатковим контуром для забезпечення ГВП вода може рухатися по декількох маршрутах в залежності від конструкції. На малюнку показано пристрій настінного двоконтурного газового котла з так званим бітермічним теплообмінником і схема його роботи.

Як вибрати настінний двоконтурний газовий котел для опаленняТут зображена двоконтурна установка, в якій є циркуляційний насос, триходовий клапан і розширювальний бак. В бюджетних версіях це обладнання відсутнє, його потрібно купувати і ставити окремо. Особливість конструкції – теплообмінник, через який може проходити відразу 2 потоку води, відокремлені один від одного. Мідні стільники складної форми виготовлені за принципом «труба в трубі». Теплоносій для системи обігріву протікає в зовнішній трубці і отримує теплову енергію безпосередньо від пальника. По внутрішній трубці тече вода для ГВП, нагріваючись від теплоносія, який омиває цю трубку.

При такій конструкції схема роботи двоконтурного газового котла наступна: в звичайному режимі вода із системи опалення, спонукувана до циркуляції насосом, проходить триходовий перемикаючий клапан і потрапляє в теплообмінник. Там вона нагрівається до необхідної температури і йде назад в систему. Нагріванням управляє контролер, посилаючи команди на модуляционную газовий пальник залежно від температури теплоносія.

Цей пристрій двоконтурного газового котла передбачає переключення потоків рідини при відкритті крана гарячої води. За сигналом датчика витрати триходовий клапан перемикає потоки, а циркуляційний насос зупиняється, оскільки вода для ГВП тече під впливом тиску у водопровідній мережі. На схемі видно, як вона нагрівається в тому ж теплообміннику, що і теплоносій. При закритті крана подача ВОДИ припиняється і відновлюється звичайний режим роботи.

Інша конструкція дозволить краще розібратися, що означає двоконтурний газовий котел, оскільки потоки тут йдуть іншими маршрутами і їх нагрівання відбувається в різних теплообмінниках.

Як вибрати настінний двоконтурний газовий котел для опалення

В режимі опалення схема працює так само, як і в попередньому випадку. За сигналом датчика витрати контролер посилає імпульс електроприводу триходового клапана, а той направляє потік гарячого теплоносія з першого теплообмінника у другій. У ньому відбувається передача тепла від одного теплоносія до іншого, що йде на потреби ГВП. При цьому циркуляційний насос не зупиняється, так як необхідно прокачувати воду, яка віддає тепло. У цій конструкції теплообмінник для настінного газового котла має тонкі стінки для ефективної теплопередачі, а потоки рухаються в ньому назустріч один одному. В режим опалення схема повертається за сигналом датчика витрати, коли кран гарячої води у будинку закривається.

Способи подачі повітря для горіння

Звичайний газовий котел може брати повітря для горіння прямо з приміщення, в якому він знаходиться. З цієї причини агрегат має відкриту камеру згоряння, а в приміщенні котельній має бути організована припливно-витяжна вентиляція. Витяжка забезпечує в приміщенні 3-кратний обмін повітря за 1 годину, а припливу повинно вистачати на компенсацію цієї витяжки плюс додаткову кількість повітря для горіння.

Існують двоконтурні настінні котли з закритою камерою згоряння, які беруть повітря для горіння з вулиці, всмоктуючи його через коаксіальну димохідну трубу. Вона являє собою двостінні конструкцію, по внутрішній трубі якої виходять димові гази. Назустріч їм в просторі між двома стінками труб рухається потік повітря з вулиці, всмоктується вентилятором. Потоки обмінюються теплом, і повітря надходить в камеру згоряння підігрітим, а димові гази з низькою температурою викидаються назовні. На малюнку можна побачити, як влаштований двоконтурний газовий котел з примусовою подачею повітря і принцип роботи.

Як вибрати настінний двоконтурний газовий котел для опалення

Вентилятор тут грає роль димососа, що робить роботу водогрійної установки незалежної від параметрів димоходу. Він створює розрідження у всьому повітряному тракті, оскільки камера згоряння закрита. Повітря ззовні починає всмоктуватися в камеру через спеціальний канал. Коли такий принцип використовує конденсаційний двоконтурний газовий котел, досягаються його найкращі показники ККД — 93%, так як практично вся теплота згоряння палива залишається всередині агрегату і передається теплоносію.

Переваги і недоліки

У попередніх схемах розглядалися установки, в конструкції яких задіяні всі елементи обв’язки, тому немає жодних проблем в тому, як підключити настінний газовий котел. До його виходів безпосередньо приєднуються трубопроводи системи опалення та ГВП, а також виконується підключення до електричної мережі. Завдяки своїм габаритам і функціональності настінний агрегат можна встановити в будь-якому зручному приміщенні, він може відмінно вписатися в інтер’єр. При відключенні електроенергії автоматика відключить пальник і нагрівання води припиниться, це виключає її закипання в теплообміннику. Коли відновиться подача електрики, водогрійна установка включиться в роботу автоматично, без втручання людини.

На випадок раптового припинення подачі газу у відповідності з правилами безпеки двоконтурні газові котли обладнані автоматичним відтинає клапаном. Його конструкція – нормально відкрита, тобто, клапан відкритий, поки на нього подається напруга. Коли газ в магістралі пропадає, пальник загасає, що фіксується датчиком контролю полум’я. Він посилає імпульс на контролер, а той відключає відсікаючий клапан. При відновленні газопостачання автоматичний розпал не станеться, це зроблено з метою безпеки. Домовласник повинен особисто переконатися у відсутності загазованості або аварії, після чого дати команду на розпал пальника.

Бюджетна модель установки може не мати циркуляційного насоса та інших електричних пристроїв, такий незалежний газовий двоконтурний котел затребуваний для роботи з самотечными системами опалення та перебоями в подачі електроенергії. Теплоносій в системі і котлі буде рухатися за рахунок конвекції, а гаряча вода – під впливом тиску у водопровідній мережі. Пуск агрегату починається з розпалу запальника з допомогою п’єзоелемента, створює іскру від механічного впливу. Пальник автоматично підпалюється від запальника і нагріває теплоносій до тих пір, поки не буде досягнута встановлена користувачем температура. Тоді спрацює термоелемент і перекриє газ, пальник потухне, а вода в системі буде остигати. При досягненні нижнього порогу температури термоелемент відкриє газ і пальник автоматично запускається в роботу від запальника, який горить постійно.

Основні недоліки двоконтурних газових котлів полягають у наступному:

  • Контур нагріву води для ГВП не розрахований на великі витрати води. Це дозволяє забезпечувати 2 звичайних або 3 невеликих споживача. При цьому є небезпека потрапити під окріп або холодну воду при одночасному використанні, наприклад, душа і крана на кухні.
  • Теплообмінники мають дуже тонкі стінки і малі прохідні перерізи отворів. При використанні води з підвищеним вмістом солей на поверхнях теплообміну стане активно відкладатися накип, що значно знизить термін служби газового настінного котла.

Рекомендації по вибору вироби

Перший критерій, за яким слід підбирати газовий водонагрівач, це потужність системи опалення. Ця величина залежить від багатьох факторів: регіон проживання, кількість теплових втрат приміщенням, поверховість, площа світлопрозорих конструкцій і так далі. Укрупнений розрахунок, перевірений на практиці, робиться так: на опалення кожних 10 м2 площі приміщень знадобиться 1 кВт теплової енергії при висоті стель до 3 м. Вважаючи всю площу будинку і розділивши її на 10, отримаємо потужність системи обігріву. Її треба помножити на коефіцієнт запасу 1.2, це і буде робоча потужність котельної установки.

Як вибрати настінний двоконтурний газовий котел для опаленняЯкщо серед безлічі виробників ви не можете визначитися, який настінний газовий котел вибрати, то орієнтуйтеся в першу чергу за його функціональним даними, а потім по вартості. Можливо, у вашому будинку діє самопливна система опалення, а в енергопостачанні часто бувають перебої, тоді дорогий котел з безліччю функцій купувати немає сенсу.

У тому випадку, коли підбирається двоконтурний газовий котел для квартири, велику роль відіграють його габаритні розміри. Агрегат настінного виконання повинен поміститися у вашій кухні або в іншому приміщенні, при цьому вписавшись в інтер’єр. Тут слід звернути увагу на те, щоб подача повітря здійснювалася вентилятором, тобто купувати котел з закритою камерою згоряння. Причина – невідома стан витяжних шахт багатоповерхового будинку. Найпростіше пропустити через зовнішню стіну коаксіальну трубу димоходу.

При виборі водогрійної установки відіграє роль її вага і стан стін вашого будинку. Потрібно зіставити ці два чинники, щоб потім не ламати голову над тим, як повісити настінний котел вагою в 30 кг на стіну з гіпсокартону. Правильніше буде заздалегідь визначити місце підвісу, матеріал і товщину стіни, а потім купити необхідний кріплення.

Висновок

Серед газових водогрійних котлів усіх типів двоконтурні агрегати, які можна підвісити до стіни, не дарма користуються попитом. Для квартири або невеликого будинку двоконтурний газовий котел може стати єдиним прийнятним варіантом, враховуючи його відносно невисоку вартість у порівнянні з окремо обладнаним вузлом приготування ГВП.
