Незважаючи на різноманіття дров’яних опалювачів для лазні з металу і чавуну, пропонованих на ринку, традиційна конструкція печі з цегли залишається актуальною і затребуваною. Це не дивно, адже вона добре прогріває парну, довго зберігає тепло і забезпечує її сухою парою. Також цегляна піч крім парилки може обігрівати і 2-3 суміжних приміщення (мийну, передбанник). У даній статті ми розповімо, як правильно скласти піч для лазні з цегли своїми руками, поділимося досвідом в частині підготовчих робіт і влаштування фундаменту.
Види печей для лазень
У першу чергу потрібно підібрати відповідний готовий проект печі. Досвідчені пічні майстри вміють розробляти власні схеми стосовно до умов кладки і експлуатації. Значить, потрібно скористатися їх досвідом і взяти готову схему, а для цього треба розуміти, які існують цегляні печі для лазні.
Чітко класифікувати опалювачі за видами досить важко, їх дуже багато, але умовно всі розробки можна розділити на групи за такими критеріями:
- спосіб передачі тепла в приміщення;
- розташування кам’янки;
- спосіб підігріву води.
Ефективність тепловіддачі багато в чому залежить від конструкції і принципу дії нагрівника. За даним критерієм існуючі види печей можна поділити на:
- канальні: назва свідчить про те, що пічка має один або безліч каналів (газоходів) для димових газів. Останні, проходячи по цих каналах, віддають тепло цегляних стінок. Газоходи можуть проходити в тілі печі як вертикально, так і горизонтально;
- ковпакові печі В. В. Кузнєцова: тут принцип тепловіддачі інший, продукти горіння віддають теплоту, накопичуючись в просторі під спеціально зробленим ковпаком. Причому вийти звідти вони можуть тільки після охолодження, тому піч виходить дуже теплоємність.
Рада. Ковпакові печі досить складні у виконанні, домашньому майстрові без досвіду побудувати такий навряд чи вдасться. Тому новачкові краще починати освоювати мурування цегляних печей канального типу.
Засипка з каменів (кам’янка) може розташовуватися як всередині печі, так і бути відкритою. На якість роботи цей критерій особливо не впливає. А ось спосіб підігріву води може вплинути на тривалість протоплювання парної. Тут існують такі технічні рішення:
- регістр із сталевих труб або бак з нержавійки, вбудований в тіло печі, а точніше, в газохід;
- варильна плита: вода підігрівається на ній у великих ємностях.
Потрібно врахувати, що хороша пічка з цегли з варильною плитою хоч і прогріє парилку швидше, але незручності з гарячою водою в каструлях не порівняти з проточним теплообмінником всередині газоходу, сполученим з накопичувальним баком.
Проекти печей для лазень

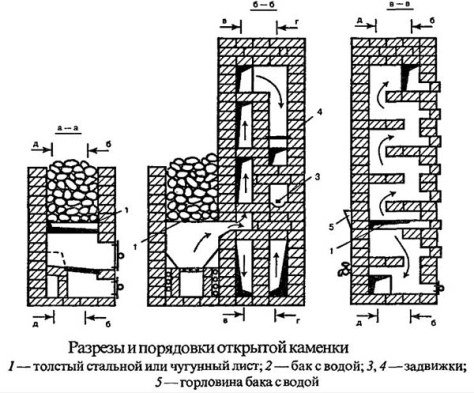

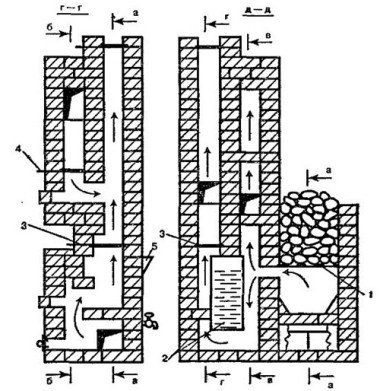

Як вже говорилося, різних проектів цегляних печей існує безліч. Ми запропонуємо кілька типових схем, ви можете скористатися ними або знайти щось підходяще в технічній літературі. Отже, перша — схема печі для лазні з цегли з відкритою кам’янкою і вбудованим баком для нагрівання води:

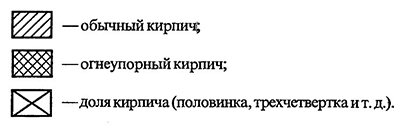

Примітка. На цій схемі і в подальшому використовуються наступні умовні позначення:
Для зведення даної печі знадобиться 415 шт. цегли і такі комплектуючі, як:
- дверцята топки 210 х 250 мм і піддувала – 140 х 140 мм;
- дверки для прочищення 140 х 70 мм – 2 шт.;
- бак з нержавійки 200 х 300 х 490 мм;
- плита чавунна 410 х 410 мм;
- колосникові решітки 175 х 255 мм;
- засувка 120 х 230 мм та 2 засувки 130 х 130 мм

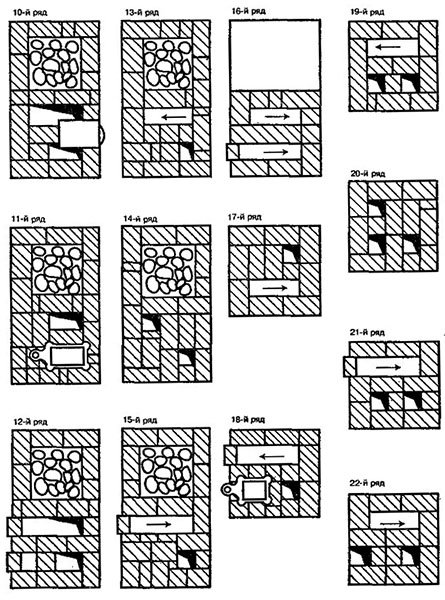

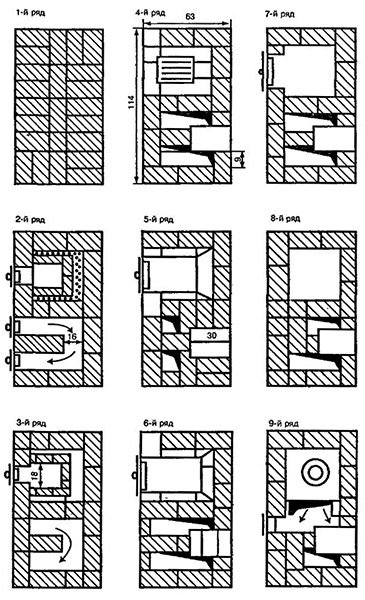

На схемі показана порядовка банної печі:
Піч-кам’янка з гріючої плитою

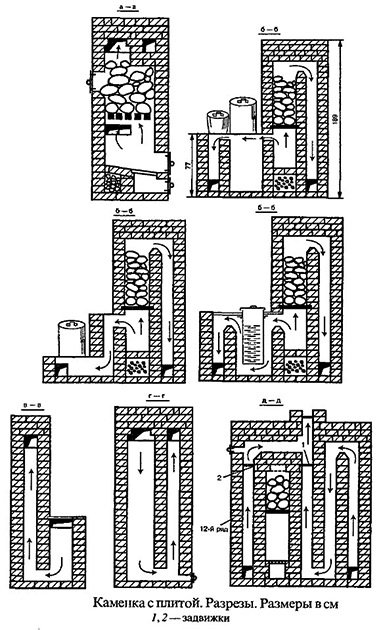

Даний обігрівач для лазні замість вбудованого бака обладнаний плитою на 2 конфорки, а кам’янка знаходиться в тілі печі, прямо над топкою. Хоча конструкція передбачає можливість встановлення внутрішнього водогрійного котла, це відображають відповідні схеми кладки печей для лазень:
На будівництво нагрівника потрібно 650 цегли, а також пічна фурнітура:
- дверцята топки 210 х 250 мм і піддувала – 140 х 140 мм;
- дверки для прочищення 140 х 70 мм — 4 шт.;
- плита чавунна 410 х 710 мм;
- колосникові решітки 175 х 255 мм;
- круг сталевий ?20 мм – 3 м;
- бак для води з нержавіючої сталі 220 х 380 х 630 мм – при необхідності.

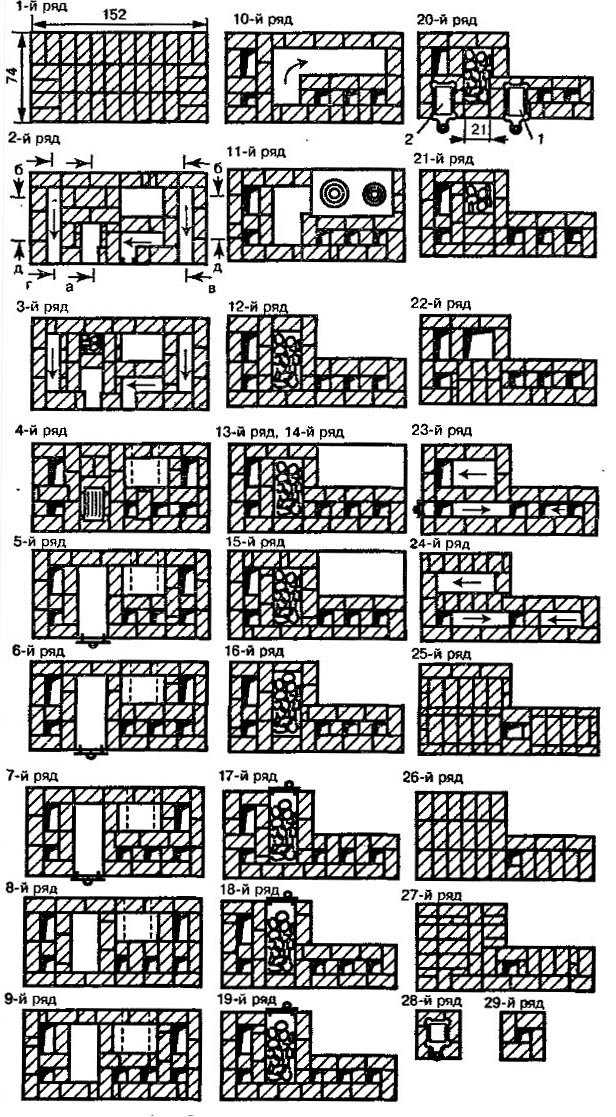

У цьому варіанті порядовка для кладки печей виглядає наступним чином:
Банна піч з нижнім підігрівом

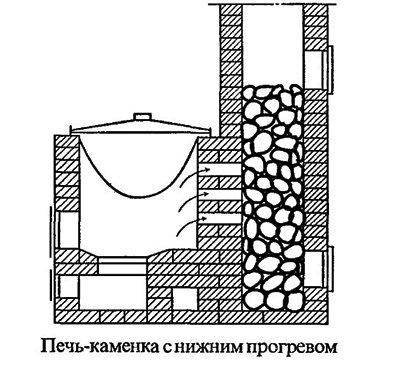

Це невелика цегляна піч, в силу особливостей конструкції вимагає хорошого фундаменту. По суті, на його пристрій піде більше часу, ніж на виконання самої кладки. Ось схема нагрівника у розрізі:
Крім 260 шт. цегли на будівництво ще знадобиться:
- дверцята топки 210 х 250 мм і піддувала – 140 х 140 мм;
- дверки для прочищення 140 х 140 мм – 2 шт.;
- дверцята камери для каменів 210 х 250 мм – 2 шт.;
- плита чавунна 410 х 410 мм;
- колосникові решітки 175 х 255 мм;
- засувки 130 х 240 мм і 130 х 130 мм
Підготовка до зведення печі

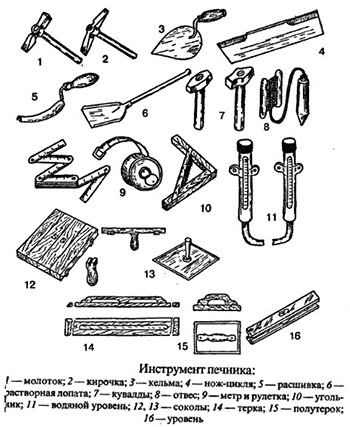

Перш ніж почати будівництво цегляної печі в лазні, потрібно приготувати необхідні інструменти і матеріали. Комплект інструментів, потрібний для роботи, зображений на рисунку:
Як видно з малюнка, в наборі повинні бути присутні інструменти для колки і усадки цегли (кірка, молоточок), для роботи з розчином (кельма, терка) і різні обмірні пристрою (рулетка, рівень).
Для довідки. Сучасні пічники замість колки каменів киркою найчастіше використовують відрізні машини, верстати, болгарки.
Крім інструменту, побудувати піч допоможуть деякі пристосування:
- сито, щоб просівати пісок;
- невелика ємність, в ній замочують цеглу;
- різні риштовання або цапи.
Яка цегла використовувати для банної печі?

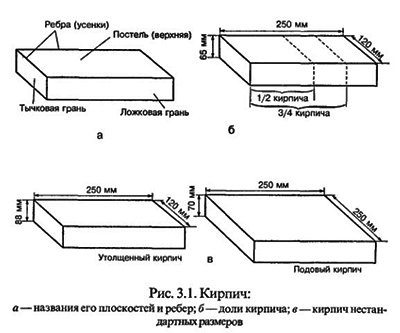

Треба розуміти, що піч у лазні буде працювати в більш екстремальних режимах, ніж звичайна піч для обігріву будинку. А значить, кладочний цегла слід підбирати хорошої якості, без пошкоджень, відколів і тріщин, найкраще – з гладкими ложковимі гранями (див. малюнок нижче). Для будівництва печей застосовують 2 види цегли: червоний керамічний повнотіла та вогнетривка (шамотна). Розміри стандартної цегли – 250 х 120 х 65 мм, орієнтовна вага – 3.5 кг
1 м3 стандартного керамічної цегли містить приблизно 480 каменів загальною вагою 1700 кг Однак, деякі проекти цегляних печей можуть передбачати використання каменів нестандартного розміру, що показано нижче на рисунку:
Рада. Купуючи цеглу, беріть його з деяким запасом на відбракування. Величина запасу залежить від якості матеріалу, а ще – від уміння майстра точно і правильно його колоти або відрізати. Недосвідченому пічник запас потрібен більше.
Кладочний розчин
Пічна кладка цегли до труби виконується виключно на глиняному розчині, без цементу. Щоб його приготувати, потрібно взяти однакову кількість просіяного піску і очищеної від домішок глини (тобто пропорція – 1: 1), перемішати і додати воду. Хороша консистенція – це коли розчин легко з’їжджає з лопати, але при цьому в ньому немає зайвої води.
Рада. Починаючому майстрові краще придбати готову будівельну суміш для кладки печей.
Глину можна взяти з найближчого яру і підготувати своїми руками. Її потрібно замочити в кориті на 2-3 дні, а потім ретельно перемішати і вручну продавити суміш крізь сито, відокремлюючи каміння та інші сторонні фракції. Кількість води для замочування приймається у співвідношенні 1 : 1 до глини. Що ж стосується кладки топливника із шамотної цегли, то тут знадобиться настільки ж вогнетривкий розчин. Для його приготування замість піску в глину додають крейду шамот в тій же пропорції.
Будівництво банної печі
Будь-яка, навіть найпростіша піч для лазні вимагає надійного підстави. Як правило, підставою служить фундамент, хоча в деяких випадках його пристрій не потрібно, піч ставлять прямо на підлогу, проклавши лист азбесту і металу. Це допускається, коли загальна вага споруди з трубою не перевищує 750 кг або фундамент самої будівлі являє собою монолітну плиту. В інших випадках потрібно окрему підставу, що знаходиться не ближче 50 (а краще 150 мм) від фундаменту будівлі.

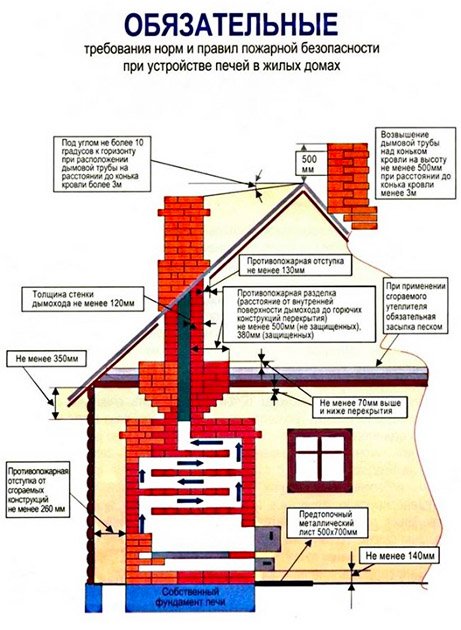

Рада. Ще перед пристроєм фундаменту враховуйте, що всі дров’яні печі повинні розміщуватися від будівельних конструкцій на певній відстані, щоб уникнути пожежі, як це показано на малюнку:
Простіше всього залити таку плиту з бетону під розмір печі, рівномірно розподіливши всю її навантаження на грунт. Для цього викопується яма глибиною не більше 30 см, дно її утрамбовується, а потім насипається щебінь на висоту 100 мм. Далі, з цементно-піщаного розчину заливається подбетонка товщиною до 7 см, а після її застигання встановлюється опалубка і арматурний каркас. Потім в отриману форму укладається бетон на всю висоту. Повне твердіння бетону – 3 тижні.
Далі, щоб викласти в цегляну піч, треба дотримуватися таких правил:
- кожен цеглу перед укладанням замочувати в ємності з водою;
- розчин наносити не на камінь, а на попередній ряд;
- цеглу класти гладкою стороною до димового каналу;
- кожний ряд спочатку розкладати без розчину для підгонки каміння;
- залишки розчину прибирають, а з внутрішньої поверхні змивають і витирають насухо кожні 3-4 ряди;
- перевірку горизонталі і вертикалі виконують на кожному ряду.
Важливо! Якщо малогабаритні печі мають топливник з вогнетривкої цегли, що шамотну і звичайну кладку не перев’язувати! Між ними залишають зазор, що наповнюється розчином з меленою мінеральною ватою.
Після закінчення кладки їй дають просушитись пару днів, після чого роблять пробну розпалювання невеликою кількістю дров. Коли вогкість піде остаточно, піч можна топити повноцінно.
Висновок
В принципі, скласти піч невеликих розмірів для лазні, що має просту конструкцію, зможе будь малодосвідчений пічник або навіть новачок, якими є практично всі домовласники. Порада наостанок: перед будівництвом не обмежуйтеся вивченням літератури, проконсультуйтеся додатково з досвідченим майстром.
