Такий захід, як установка печі в лазні вимагає серйозного підходу і дотримання певних правил. Адже експлуатація дров’яної печі повинна бути не тільки зручною, але ще і безпечною, а для її забезпечення слід виконати вимоги нормативних документів (СНиП 41-01-2003). В даному матеріалі ми розглянемо всі нюанси по розміщенню джерела тепла в будівлі лазні, його монтажу та забезпечення пожежної безпеки.
Рекомендації з вибору місця для банної печі
В ідеалі місце, де планується монтаж печі, вибирається на етапі проектування будівлі лазні залежно від виду і призначення джерела тепла. Але подібний системний підхід до питання зустрічається досить рідко, частіше домовласники будують свої лазні без всяких проектів або переробляють під парилку інші приміщення будинку.
В результаті для печі доводиться підшукувати зручне місце з дотриманням всіх правил. Це простіше зробити, якщо розділити різні дров’яні печі на 3 групи:
- цегляні печі: як правило, призначені не тільки для протоплювання парної, але і для обігріву сусідніх приміщень. Також в них вбудовують баки або теплообмінники для підігріву води, що йде на помивку;
- металеві печі з топкою з передбанника заводського виготовлення: використовуються для прогріву парилки і частково – опалення передбанника. Практично всі моделі забезпечуються пристроями для нагрівання води.

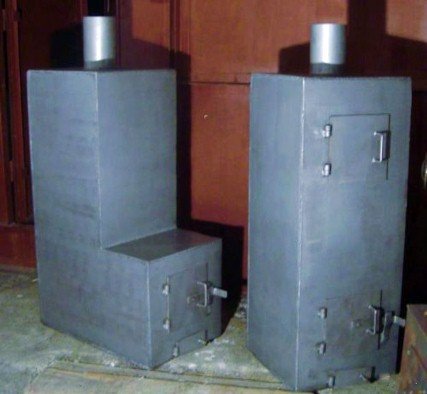

- металеві печі для лазні з традиційної внутрішньої топкою: опалюють тільки приміщення парної, наявність додаткових функцій цілком залежить від майстра, який виготовив агрегат.
Оскільки цегляна піч покликана обігрівати 2 або 3 приміщення, то вона в будь-якому випадку потрапляє в простінок або на стик перегородок. Найзручніше повернути будова таким чином, щоб фронт з дверцятами топливника і зольника опинився у передбаннику, а інші стіни печі виходили в парильню і мийну. Тут багато що залежить від її конструкції, тому питання вимагає обов’язкової консультації з пічним майстром.
Що стосується металевих джерел тепла, то тут при будь-якому розкладі треба встановлювати піч в парній. Тільки в одному випадку в перегородці доведеться зробити отвір для виносної топки, а в іншому – передбачити в парильні додатковий приплив повітря на горіння. При установці необхідно витримати всі мінімальні відстані до будівельних конструкцій, про що буде сказано нижче.
Примітка. Згідно з Додатком До СНиП 41-01-2003 відстань від тіла печі і димоходу до стін та перегородок з негорючих матеріалів з межею вогнестійкості 60 хвилин не нормується. Простими словами, якщо стіни складені з цегли або відлиті з бетону, то твердопаливну пічку можна ставити на будь-якій відстані від них. Інша справа, що хороша лазня будується з дерева, значить, ми будемо розглядати саме цей варіант.
Зведення печі з цегли
Нормативні вимоги до даних печей не надто високі, оскільки їх цегляні стінки самі по собі є надійної протипожежної перешкодою і не розжарюються до високих температур. Тим не менш монтаж печей повинен здійснюватися на відстані не ближче 260 мм до найближчої спаленної конструкції. Ця вимога стосується не тільки тіла печі, але і труби димоходу.
Важливо. Вказаний отвір актуальне для випадків, коли товщина стінки печі становить 120 мм (в півцеглини), а дерев’яна стіна не захищена від загоряння. Якщо ж конструкцію з дерева захистити листом азбестового картону товщиною 8 мм, а поверх нього – металевим листом (п. 6.6.23 СНиП), то ширину отвору можна скоротити до 200 мм (Додаток К).
Крім дотримання цієї відстані, є й інші правила установки:
висота від дерев’яної підлоги до зольника – не менше 140 мм, а до дна внутрішнього газоходу – 210 мм (п. 6.6.24 СНиП);
підлоги з згорає матеріалу слід перед топковими дверцятами застелити листом металу розміром 500 х 700 мм (п. 6.6.23 СНиП).
жорсткі з’єднання тіла печі або димаря з будь-якими конструкціями будівлі не допускаються.
Поради з будівництва
Здавалося б, тепер все зрозуміло, треба відступити від найближчих перегородок необхідні відстані і можна приступати до справи. Коли піч будується разом з будинком, це дійсно зрозуміло, а як бути у випадку з вже існуючими перегородками, їх доведеться спилювати або демонтувати? Більше того, щоб правильно встановити піч у лазні, потрібно вирізати не тільки шматок дерев’яної стіни, але й частина фундаменту під нею. Вся справа в тому, що піч неприпустимо ставити на фундамент будівлі, їй потрібно власну основу.
Результат подібних дій непередбачуваний, оскільки невідомо, як поведе себе інша частина фундаменту і перестінку, що на нього спирається. Тому багато домовласників на свій страх і ризик все ж вирізають частину стіни, а її основа не чіпають. Впритул до нього розташовують фундамент печі, зв’язують їх між собою і зводять цегляна споруда. Подібне будівництво загрожує наслідками у вигляді розтріскування стінок печі внаслідок її перекосу.
Рада. У подібних ситуаціях не варто зв’язуватися з цегляними спорудами. Набагато простіше і безпечніше змонтувати залізну піч з виносним топливником, яка не буде взаємодіяти з підставою дерев’яної перегородки.
Коли споруда будується на своєму, заздалегідь підготовленому місці, то ніяких неприємних ситуацій не передбачається. Важливо зробити відступ від підстави будівлі в розмірі 15 см (мінімум – 5 см) і залити залізобетонну плиту, чиї розміри повинні бути більше габаритів печі на 10-15 см. Для цього викопують яму глибиною 30 см, потім дно трамбують і на 10 см засипають великим щебенем. Зверху роблять подбетонку товщиною 5 см, після чого ставлять дерев’яну опалубку необхідної висоти.

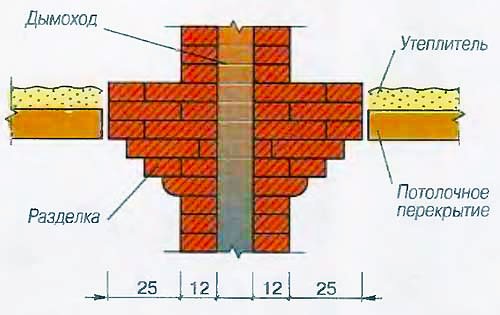

Нарешті, виробляють заливку плити бетоном і дають 28 днів на повне застигання. Тепер, проклавши гідроізоляційний шар з руберойду, можна встановити піч у відповідності зі схемою і порядовками. Так як місце розташування щодо інших стін було заздалегідь підібрано, то у процесі зведення залишається лише вірно виконати прохід крізь перекриття та покрівлю димоходом. Для цього потрібно вирізати отвори такого розміру, щоб витримати відстань 26 см від труби до деталей перекриття, а потім виконати вузол проходу, показаний на малюнку:
Установка печі з виносною топкою
Монтувати сталеві печі швидше і простіше, ніж цегляні, з цих причин вони як не можна краще підходять до готових будинків бань. Правда, доведеться трохи повозитися з виносною топкою, та ще виконати протипожежні вимоги.
З цього приводу варто зазначити, що більшість виробників комплектують свої вироби технічною документацією, де є схема установки, як на малюнках:
Примітка. Надаються заводом-виробником монтажні схеми не суперечать чинним нормам. Більш того, п. 6.6.19 СНиП містить пряму вимогу неухильно слідувати схемами, додаються до виробів заводського виготовлення. У разі коли жодних вказівок документації виробника немає, то при монтажі треба просто виконувати нормативи СНиП, описані вище, в розділі з будівництва цегляних печей.
Одне з головних переваг металевих опалювачів – їх невелику вагу, завдяки чому в більшості випадків фундамент не потрібний. Проводиться установка печі на дерев’яну підлогу за умови, що дерев’яні лаги чи витримають дану навантаження з запасом. Але все ж, щоб упевнитися в тому, що фундамент не потрібний, виконайте простий розрахунок: підсумуйте вага агрегату з повним завантаженням дров і баком, наповненим водою. Всі разом не повинен важити більше 700 кг, інакше знадобиться пристрій підстави.
Рада. Як правило, до залізної печі приєднують сендвіч-димар модульного типу, що кріпиться до будівельних конструкцій будівлі і не навантажує опалювач своєю вагою. Тому його масу в розрахунку враховувати не потрібно.

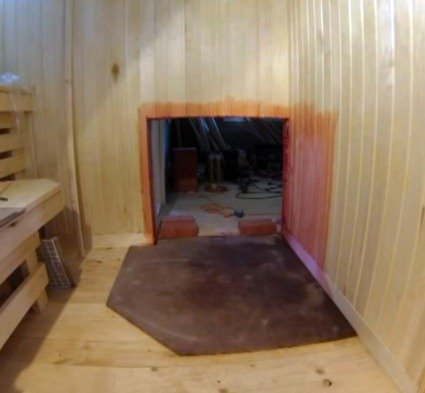

Щоб правильно виконати установку печі в парній, спочатку визначають місце монтажу з урахуванням всіх нормованих відступів. Потім вирізують в дерев’яній стіні отвір, який за розміром має бути більше виступає каналу печі на 260 мм
Як правило, для виконання отвору застосовується ланцюгова пила. Після цього дерев’яна підлога у місці встановлення печі застеляється азбестовим картоном, а потім – металевим листом. Та ж операція повторюється у передбаннику, де буде топкова дверцята.

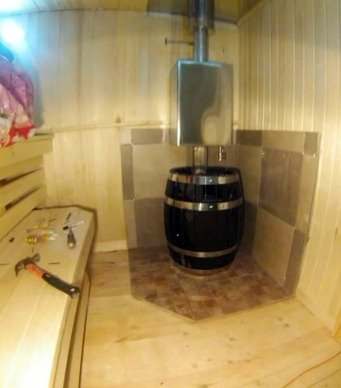

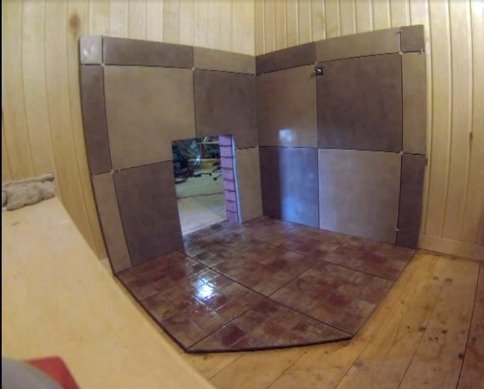

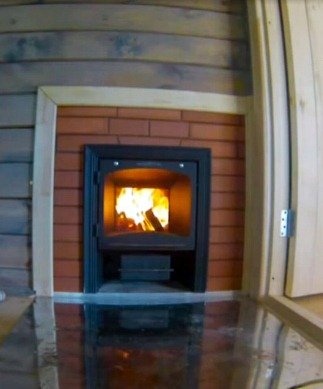

Таким же чином роблять вогнезахист стін, які перебувають поблизу від банної печі, згодом її можна буде облагородити негорючими оздоблювальними матеріалами. Наступний етап — установка металевої печі в лазні і монтаж димоходу з сендвіча. Зазор в отворі між виносної топкою і дерев’яною перегородкою заповнюється негорючими матеріалами, наприклад, цеглою, як показано на фото:

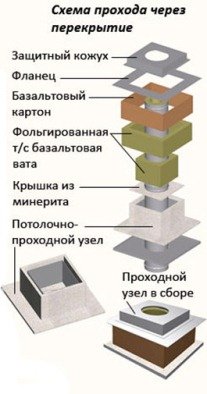

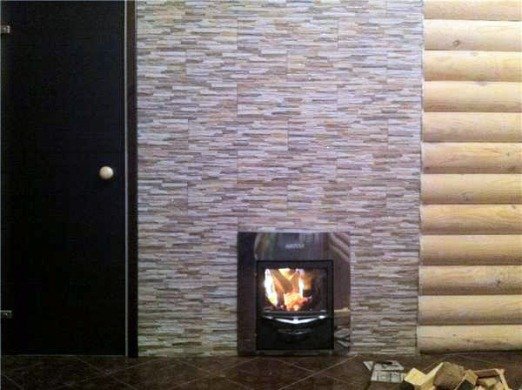

Також проріз можна заповнити базальтовим волокном і облицювати зовні відповідним інтер’єру окремої парної та передбанника матеріалом. Для димоходу в перекритті робиться отвір з урахуванням нормованої відступки 260 мм, потім у нього встановлюється готовий вузол проходу або набирається з окремих елементів за схемою:
Якщо покрівельне покриття складається з згорає матеріалу (наприклад, бітумна черепиця), то відповідно до п. 6.6.15 СНиП кінець димоходу повинен забезпечуватися іскрогасником з металевої сітки.
Примітка. Монтаж печі без виносної топки здійснюється за тими ж правилами, крім пристрій просвіту між парильнею і передбанником.
Висновок
В принципі, установка печі своїми руками цілком доступна будь-якого домашнього умільцеві, за умови, що мова йде про металевому опалювачі для лазні. З цегляними печами справа йде складніше, тут потрібні підказки майстрів, що мають подібний досвід. Крім того, будівництво забере більше часу і обійдеться дорожче, навіть за матеріалами без урахування роботи.
