При влаштуванні системи обігріву котеджу або квартири важливим моментом є оптимальне розміщення опалювальних приладів і приєднання їх до магістральних трубопроводів. Ці аспекти, як і вибір схеми, слід продумати заздалегідь, оскільки вони впливають на ефективність обігріву. У даній статті ми розповімо про те, як правильно підключити батареї опалення і яким чином це впливає на їх тепловіддачу.
Де краще встановити радіатор?

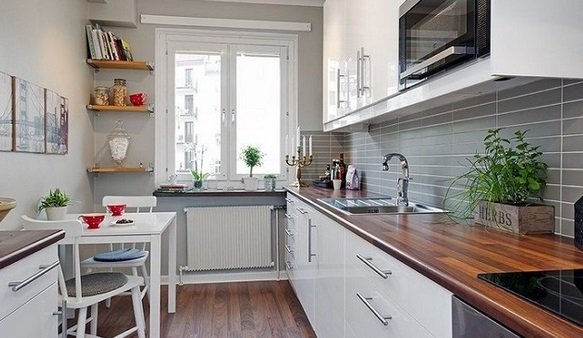

Це питання важливе, адже перед підключенням батарею потрібно встановити і закріпити в певному місці. Всім відомо, що зазвичай опалювальні прилади стоять під вікнами, але чому так робиться, люди починають цікавитися, особисто займаючись організацією обігріву житла і при монтажі батарей у квартирах або заміських будинках. Справа в тому, що крізь вікно в кімнату надходить набагато більше холоду, ніж крізь зовнішні стіни. Холодне повітря від вікон відразу опуститься в нижню зону і стане стелиться по підлозі, викликаючи відчуття холоду, якщо на його шляху поставити нагрівач.
Якщо правильно поставити батарею під світловим прорізом, щоб її довжина становила від 70 до 90% від ширини віконця, то холодний повітряний потік від нього буде відразу ж прогріватися. При цьому рекомендується висоту нагрівача приймати як мінімум на 110 мм менше, ніж відстань від підвіконня до підлоги, щоб при його монтажі знизу залишився просвіт мінімум 60 мм, а зверху – 50 мм. Мінімальний відступ від внутрішньої поверхні – 25 мм.
В кутових кімнатах, де є додаткова зовнішня стіна і теплові втрати набагато вище, слід поставити і підключити радіатор не тільки під вікном, але і біля холодної стіни. Його завдання — компенсувати теряемое бічній огороджувальної конструкцією тепло. Висота установки в даному випадку не грає вирішальної ролі, треба просто орієнтуватися за рівнем батарей, що стоять під вікнами.
В кутових кімнатах потрібно вірно розподілити потужність радіаторів, що будуть стояти під вікнами і біля стіни. Для цього потрібно завчасно розрахувати втрати тепла через світлові прорізи і зовнішні огородження приміщення.
Способи приєднання радіаторів
Після того як нагрівачі підібрані по потужності і розміщені по місцях, настав час здійснити з’єднання всіх радіаторів з магістральними трубопроводами, подають теплоносій. Незалежно від того, яка обрана схема, — одно – або двотрубна, існують наступні методи приєднання нагрівачів:
різнобічний діагональний;
різнобічний нижній;
односторонній бічній;
односторонній нижній.

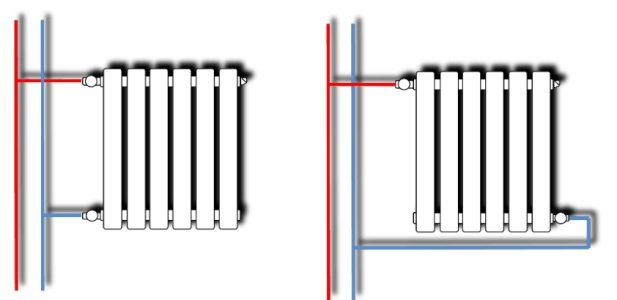

Всі перераховані вище схеми підключення радіаторів в квартирі або приватному будинку зображені на малюнку в тому ж порядку:
Розберемо кожну схему детальніше, кожна з них має свої особливості. Різнобічне діагональне підключення вважається одним з найефективніших, бо всі частини приладу в цьому випадку прогріваються рівномірно, інтенсивно віддаючи тепло в кімнату. Це відбувається всередині нагрівача наступним чином:
Діагональне підключення
Тим не менш схема має свої недоліки:
1. Потік води створюється найменший опір, у зв’язку з чим вода протікає через батарею, не встигаючи віддати всю свою теплову енергію. Отже, краще застосовувати діагональне під’єднання при кількості секцій понад 10.
2. Не дуже добре виглядає з точки зору інтер’єру як при врізанні в вертикальний стояк, так і при підводках до трубах, прокладених горизонтально внизу або в підлозі.
Друга схема підключення батареї часто використовується в однотрубних системах, званих «ленінградка». Хоча різнобічні нижні підводки актуальні і при двотрубних системах, так як вони прості в монтажі і виглядають більш естетично. Але ось з прогріванням всіх частин батареї справи тут йдуть гірше:
Нижнє підключення
Видно, що з боку подачі теплоносія погано нагрівається ближній верхній кут батареї, а це впливає на величину загальної тепловіддачі приладу. Її значення стає рівним 86-88% від заявленої потужності. Якщо ви є прихильником такого приєднання, то вам доведеться врахувати знижену тепловіддачу опалювального приладу.
Дуже популярно одностороннє бічне з’єднання батарей опалення за схемою №3. Використовується у всіх типах систем для врізки в вертикальний стояк квартири або горизонтально прокладені труби. Рівномірність нагрівання поверхні приладу зберігається при невеликій кількості секцій (до 10). Коли секцій більше, то з’являється холодна зона у верхньому далекому від подаючого патрубка кутку, тому при такій розкладці краще слідувати схемі №1.
Схема №4, де підключення опалення здійснюється знизу, знайшла популярність в останні роки, коли на ринку з’явилися відповідні вироби з розміщеними на нижній стороні нагрівача подаючої і зворотної підводками:
У цих моделях вода по одній із секцій піднімається у верхній горизонтальний колектор батареї, після чого розтікається по іншим частинам, нагріваючи їх досить рівномірно. Однак, при великій кількості секцій доведеться миритися з недогрівом далекого верхнього кута батареї. Щоб цього уникнути, краще поставити замість одного великого радіатора два менших. Одностороннє підключення батарей за схемою №4 актуально для будь-яких систем з горизонтальної нижньої розведенням і задовольнить найвищі вимоги до інтер’єру. Його недолік – висока вартість устаткування в порівнянні з попередніми способами.
Рекомендації по підключенню
Здійснювати монтажні роботи з приєднання опалювальних приладів нескладно, варто лише дотримуватися ряду рекомендацій:
1. На підводках до радіатора завжди треба ставити запірну і регулюючу арматуру. Це потрібно не тільки для балансування, якої потребує кожна система опалення, але і щоб забезпечити можливість зняття батареї для промивання, заміни і так далі. З цією ж метою підключення підводок краще зробити з допомогою «американок».
2. По можливості використовувати готові комплекти для складання та приєднання нагрівачів. Це дозволить не тільки швидко і надійно змонтувати опалення, але і додасть йому належний естетичний вигляд.
3. Для кращого випуску повітря при закріпленні батареї до стіни дотримуватися не видиме оку ухил у бік, протилежний крана Маєвського.

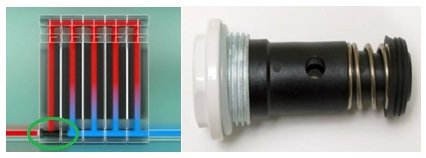

4. Для систем «ленінградка» використовувати спеціальні врізні клапани, що дозволяють воді рівномірно прогрівати прилад, як показано на малюнку:
Врізний клапан
Висновок
Коли немає високих вимог до інтер’єру кімнати, то невеликі радіатори краще підключати збоку з одного боку, а великі – по діагоналі. Якщо деталі інтер’єру важливі, то правильно підключити батарею з допомогою додаткового комплекту аксесуарів. Нижній різнобічний метод – це на любителів, шанувальників схеми «ленінградка».
