Для приготування гарячої води на господарські потреби кожен виробник газових опалювальних установок пропонує модифікації з додатковим контуром. При купівлі водогрійного котла для свого будинку буде корисним розуміти схему, по якій відбувається робота двоконтурного газового котла. Це допоможе вам правильно його підібрати стосовно до своїх потреб і умов експлуатації.

Як працює двоконтурний газовий котел: опис пристрою і підключення

Пристрій двоконтурного котла Navien



Різновиди газових двоконтурних котлів

За своєю будовою і принципом дії двоконтурні газові установки підрозділяються на 3 типи:

  • використовують для нагріву води і теплоносія один загальний (бітермічний) теплообмінник;
  • нагрівають воду для ГВП в окремому швидкісному проточному теплообміннику;
  • з проточним теплообмінником і накопичувальною ємністю.

Агрегати з бітермічним теплообмінником

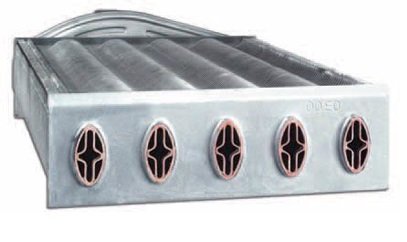

Встановлення першого типу обладнані теплообмінниками з міді складної конфігурації. Кожна трубка являє собою, як показано на рисунку.Як працює двоконтурний газовий котел: опис пристрою і підключення

У цьому випадку принцип роботи двоконтурного газового котла полягає в нагріванні води для ГВП та опалення в двох окремих трубках, розташованих в одному пристрої. По зовнішній трубці протікає теплоносій для системи опалення, з внутрішньої – вода для ГВП. Рух потоків організовано попутним, тобто, теплоносій і вода протікають в одному напрямку. Під теплообмінником знаходиться газопальниковий пристрій, його роботою керує автоматичний газовий клапан. Алгоритм наступний:

  • В режимі опалення вода, що протікає по зовнішнім трубках, нагрівається до температури, обмежуваної термостатом. По досягненні цієї температури газовий клапан вимикає пальник, при охолодженні теплоносія – знову включає.
  • При відкриванні одного або декількох кранів гарячої води у будинку починається її рух у внутрішніх трубках теплообмінника, циркуляція теплоносія в системі опалення припиняється і котел працює в режимі ГВП. Теплоносій рухається по малому колу всередині котла, передаючи свою енергію воді у внутрішніх трубках, пальник працює постійно.
  • Коли крани ГВП у будинку закриваються, циркуляція теплоносія в системі опалення поновлюється.
  • Цей алгоритм роботи використовує двоконтурний газовий котел без електрики, що є одним з головних переваг конструкції. Друга перевага – низька вартість водогрійного котла в порівнянні з установками, що використовують проточний теплообмінник і накопичувальну ємність. З недоліків можна виділити невелику продуктивність пристрою. Як правило, її достатньо для обслуговування 2-3 середніх споживачів, якщо їх буде більше, то температура води значно знизиться.

    Інший недолік – незручність спільного використання. Коли відкритий вентиль на кухні, а ви в цей же час приймаєте душ, то є ризик потрапити під струмінь гарячої води після раптового перекриття кухонного крана. Зворотний ефект виникає, якщо в процесі миття хтось сильно відкриє гарячу воду в кількох точках, тоді холодний душ вам забезпечений.

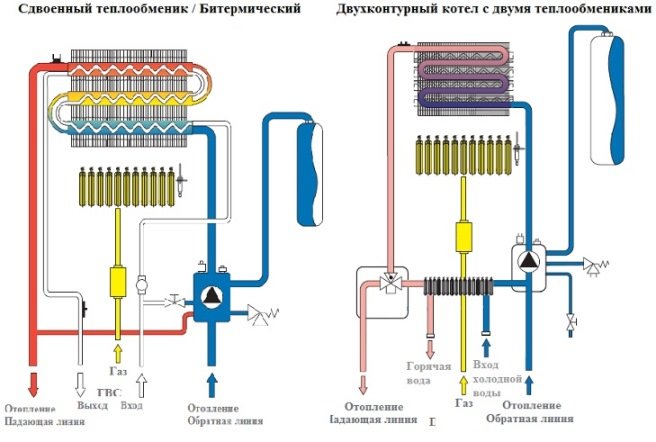

    Схема роботи водогрійних установок представлена на малюнку.

    Як працює двоконтурний газовий котел: опис пристрою і підключення

    Пристрій агрегатів з проточним нагрівачем

    Дані газові котли відрізняються від представлених вище наявністю додаткового теплообмінника, передає теплову енергію за принципом «від води до води», прямий нагрів від пальника відсутня. У схемі задіяний триходовий термостатичний клапан, що перемикає потік теплоносія з головного водонагрівача на вторинний або систему опалення. Як правило, в таких агрегатах встановлений циркуляційний насос 2 розширювальних бака – для теплоносія і води на ГВП.

    У звичайному режимі пальник нагріває головний теплообмінник, через який проходить теплоносій. При відкриванні вентиля гарячої води одного з споживачів спрацьовує датчик витрати, відправляючи імпульс блоку управління. Той перемикає триходовий клапан з допомогою електроприводу і робота котла повністю переходить в режим ГВП. Теплоносій з головного нагрівача надходить у вторинний і віддає своє тепло воді, що нагрівається для ГВП. Рух потоків тут організовано назустріч один одному для кращої тепловіддачі. Як і в попередньому випадку, в режимі ГВП подача в систему опалення відключається, теплоносій рухається від одного нагрівача до іншого за допомогою циркуляційного насоса.

    Недоліки газових водогрійних установок, що працюють за принципом проточного нагріву, такі ж, як і у котлів з бітермічним теплообмінником. Крім того, вони не можуть функціонувати при відсутності електроенергії. Достоїнства можна виділити наступні:

  • Можливість точного регулювання температури гарячої води на виході з котла.
  • Підвищена швидкість нагріву, завдяки чому скорочується проміжок часу між відкриттям вентиля гарячої води і її надходженням споживачеві.
  • Вторинний нагрівач служить довше, ніж бітермічний теплообмінник.
  • Котли з проточним нагрівачем і вбудованим накопичувальним бойлером

    Агрегат сконструйований таким чином, щоб вторинний нагрівач для ГВП працював у паузах між нагрівом теплоносія і гаряча вода накопичувалася в бойлері. Тобто, при досягненні теплоносієм встановленої температури пальник не відключається, а працює на нагрів води для ГВП. При цьому триходовий клапан перемикає потік теплоносія, як і в звичайному проточному опалювачі. Обидва контури працюють по черзі в оптимальному режимі, а нагріта вода з бойлера моментально надходить споживачам. З трьох перерахованих типів установок це найекономічніший двоконтурний котел.

    Задану температуру теплоносія і води в накопичувальній ємності підтримує автоматика, яку можна запрограмувати на найближчі 7 днів. Тоді агрегат буде готувати воду для ГВП необхідної температури до заданого часу. Недолік таких газових котлів – висока вартість, вона виправдана підвищеним комфортом при експлуатації і економічністю.

    Загальним недоліком для всіх двоконтурних агрегатів вважається сприйнятливість теплообмінників до осідання на робочих поверхнях накипу.

    Для довговічної роботи двоконтурних газових котлів настійно рекомендується організувати очищення холодної води, що йде на ГВП і підживлення системи опалення.

    Для цього на вході у агрегат холодної води і теплоносія з зворотного трубопроводу слід встановлювати сітчасті фільтри – грязьовики. Тому, перед тим як підключити двоконтурний газовий котел, необхідно придбати такий комплект:

    • 2 фільтра сітчастих;
    • 4 кульових крана для води;
    • 1 кульовий кран для газу;
    • 5 з’єднань з накидною гайкою (американка);
    • 2 відводу 90º.

    Як працює двоконтурний газовий котел: опис пристрою і підключенняТипова схема, за якою здійснюють підключення двоконтурного газового котла до системи опалення, газової магістралі і водопроводу, представлена нижче. Набір елементів в ній вказаний схематично, правильний спосіб установки грязьовики – в горизонтальному положенні, різьбовою пробкою донизу. При вертикальній установці фільтр не буде виконувати своїх функцій.

    Висновок

    Водогрійні газові установки з додатковим контуром можуть добре працювати в одноповерхових будинках невеликій площі, де проживає 2-3 людини і відсутня підвищений водоразбор ГВП. В інших випадках продуктивності агрегату, навіть обладнаного накопичувальною ємністю, може бути недостатньо. Тоді краще купувати виносної бойлер непрямого нагріву, не витрачаючи зайвих коштів на двоконтурний котел.
