Для того щоб забезпечувати бажаний мікроклімат в кімнатах в автоматичному режимі, існують пристрої, що керують роботою опалювальних приладів – термостати. Їх функція – підтримання встановленої температури в приміщенні без прямого впливу на котельну установку. Даний матеріал покликаний висвітлити питання, як правильно підключити терморегулятор до будь-якого обогревающему елементу, будь то водяне опалення або інфрачервоний випромінювач.
Використання термостатів у радіаторному опаленні
Всі термостати, покликані автоматично підтримувати задану температуру повітряного середовища в
приміщеннях, поділяються на 2 групи:
- з механічним приводом;
- електронні.
Основою конструкції обох видів приладів є термочутливий елемент, що при досягненні виставленого значення температури впливає на клапан механічно або подає електричний сигнал на виконавчий пристрій (сервопривід, реле, контактор і так далі). Якщо вести мову про найпростіших енергонезалежних терморегуляторах, то їх яскравий приклад – клапани з термоголовками, що встановлюються на радіатори опалення. З’явилися на ринку і більш «просунуті» термоголовки з електронним управлінням і живленням від батарейки.
Правильно підключити через терморегулятор батарею водяного опалення не складе большоого праці, особливо якщо він монтується одночасно з радіатором. Якщо ж ні, слід спорожнити цю гілку системи, попередньо відключивши котел або перекривши відповідну арматуру. Потім розібрати подає підводку до батареї і встановити термостатичний клапан у відповідності з інструкцією.
Важливо! Не потрібно ставити термостати на всі опалювальні прилади в межах одного приміщення. Для управління досить, якщо пристрої будуть регулювати потік на радіаторах, чия сумарна тепловіддача перевищує 50% від загальної. Наприклад, при наявності в кімнаті 2 батарей клапан з головкою треба поставити на одну, потужність якої вище. Те ж саме, якщо їх тепловіддача однакова.
Для підключення терморегулятора з додатковим виносним датчиком температури і капілярною трубкою до попередньої процедури додасться кріплення цього датчика на стіну. Його мета – вимірювання параметрів середовища у віддаленні від нагрівачів, тому реєстратор краще розмістити на висоті близько 1,5 м від підлоги.
Увага! Термостатичні клапани працюють на перекривання теплоносія, тому збільшити потужність опалення вони не можуть, тільки зменшити. За забезпечення будинку тепловою енергією відповідає котельне обладнання.
Як підключити тепла підлога до терморегулятора
На відміну від електричних теплих підлог, де регулятор температури йде в комплекті і за схемою передбачено його підключення, підлогове водяне опалення в базовому варіанті не забезпечується засобами автоматики. Їх потрібно вибрати з двох видів:
- Механічне регулювання з допомогою термоголовки і виносного датчика температури теплоносія.
- З допомогою електронного терморегулятора з сервоприводом.
Є ще спосіб централізованого управління від контролера системою «розумний будинок», але через високу складності дану систему ми розглядати не будемо. Найпростіша схема підключення теплої підлоги з триходовим клапаном і термоголовкою з заглибним датчиком температури представлена нижче.

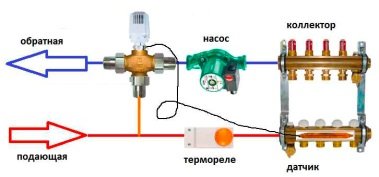

Підключення до теплій підлозі
Термоголовка, чий привід встановлений в трехходовом клапані, з допомогою заглибного датчика вимірює температуру у вхідному колекторі, до якого підключені контури обігріву всіх приміщень. Коли температура теплоносія досягає встановленої, привод головки приводить в дію триходовий клапан, в результаті чого вода починає циркулювати всередині системи теплих підлог. Подача теплоносія від котла припиняється або обмежується.
Подібне управління мікрокліматом – непрямий, при ньому в усі кімнати йде теплоносій з однаковою температурою. Цього недоліку позбавлений тепла підлога, підключений до електронного терморегулятора, який орієнтується по кімнатному датчику температури. Здійснити правильне підключення допоможе наступна схема.

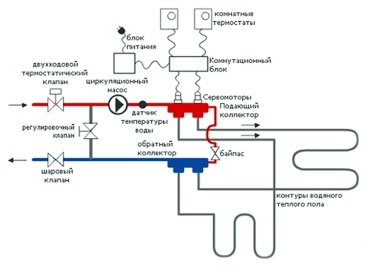

Підключення теплої підлоги до електронного терморегулятора
Щоб приєднати кімнатний термостат до розподільного колектора, потрібно встановити його на стіну усередині приміщення, прокласти дроти живлення до домашньої електричної мережі і до комутаційного блоку, останній треба поставити на рейки над розподільником. Далі, з вентиля подаючої магістралі знімається пластмасовий ковпачок і замість нього ставиться сервопривід.
Остаточно підключення теплої підлоги до терморегулятора завершується приєднанням проводів від сервоприводу до електронного блоку. Клеми на всіх пристроях, до яких потрібно під’єднувати дроти, вказані в електричній схемі, що додається до кожного виробу. Тепер теплоносій буде подаватися в кожен контур залежно від реальної температури в кімнаті, де стоїть термостат.
Підключення терморегулятора до інфрачервоних обігрівачів
Оскільки у багатьох випадках обігрів житла здійснюється за допомогою інфрачервоних обігрівачів, то для економії електрики і тут може бути застосований термостат. Так само, як і в попередніх випадках, пристрій по досягненні певної температури в кімнаті розірве ланцюг і відключить нагрівач.
Важливо! При купівлі терморегулятора з метою відключати інфрачервоний обігрівач, треба обов’язково зіставити споживану потужність джерела тепла і максимальну комутовану потужність термостата. Остання повинна бути більше і мати запас, щоб нормально функціонувати спільно з нагрівальним елементом.

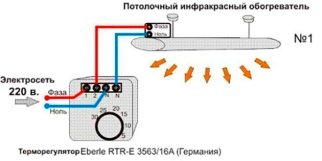

Якщо для обігріву кімнати використовується 1 джерело тепла, то підключення терморегулятора до інфрачервоних обігрівачів виглядає наступним чином:
В приміщеннях великої площі ставиться 2 або більше електронагрівачів, тоді використовується схема з паралельним включенням:
Невеликі дачні будиночки, гаражі та інші подібні будови господарі опалюють за допомогою електричних Тенових нагрівачів. Вони занурюються в масляну або водне середовище, що заповнює саморобний регістр, зварений із сталевих труб. Найбільш простим засобом автоматизації для такого джерела тепла є той же термостат, його і встановити нескладно, тільки потрібно прокласти дроти до обігрівача. Звичайно, в конструкції простіше застосувати Тени з вбудованим термостатом, але тоді знову регулювання вийде непрямим, по теплоносію. Краще поставити звичайний електронний блок з датчиком і приєднати його до Тену. На малюнку нижче використовується проста схема з’єднання Тена з терморегулятором.
Висновок
Знаючи, як підключити терморегулятор до теплого підлозі і до обігрівача ТЭНового або іншого типу, цю роботу можна виконати самотужки. Особливих складнощів тут немає, треба лише правильно підібрати прилад по електричній потужності і приєднати його у відповідності зі схемою.
