Такий спосіб обігріву приміщень, як водяне опалення підлоги, давно і міцно влаштувався в нашому житті серед інших методів, при цьому завоювавши велику популярність. Його суть у тому, щоб теплоносій прогрівав всю площу підлогового покриття, тим самим забезпечуючи комфортну температуру в кімнаті.
Існує й інший різновид цього способу обігріву – електричні теплі підлоги, хоча зустрічаються вони рідше. Причина проста: нагріти воду можна різними методами за допомогою різних теплоносіїв, а ось при електропідігріві такого вибору немає, а в разі відключення електроенергії зникне і тепло в будинку. У будь-якому випадку електрична і водяна системи опалення підлоги на сьогоднішній день не втрачають своєї актуальності.
Підлогове опалення: переваги та недоліки
Напевно ніхто не стане сперечатися з тим, що система опалювання теплими підлогами – найкраща з усіх існуючих. Якщо для порівняння взяти традиційну радіаторну систему і повітряний обігрів будинку, то прогрівання підлоги має перед ними переваги:
Влаштувати гріють контури можна в будь-якому місці житла, навіть водяний підігрів підлоги на балконі.

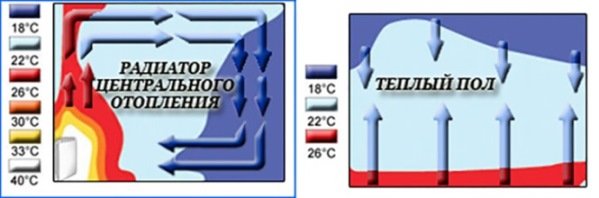

Розподіл повітряних мас у кімнаті по температурі при використанні різних способів обігріву.
При всіх перевагах опалення будинку теплими підлогами має деякі недоліки, які заслуговують уваги. Наприклад, побутує помилкова думка, що пристрій подібного обігріву повністю позбавить вас від радіаторів. У деяких випадках це дійсно можливо, але далеко не завжди.

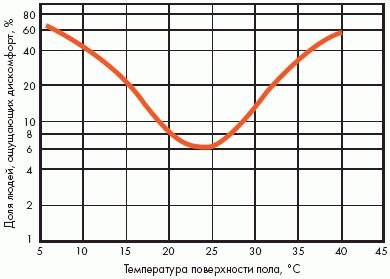

Справа в тому, що для обігріву приміщення необхідно, щоб кожен м2 площі підлоги виділяв орієнтовно 100 Вт теплової енергії. Якщо будинок відмінно утеплений, то для такого тепловиділення температура поверхні повинна становити не менше 35 ?С, в інших випадках – 40 ?С і вище. Нижче на графіку відображена статистика, яка частка людей і яким чином реагує на збільшення температури поверхні підлоги.
Як видно з графіка, зона комфорту для більшості людей лежить в межах температур від 20 до 30 ?С. Коли ж водяне опалення в підлозі розігріває його по всій площі до температури 35 ?С і вище, то як мінімум 60% людей відчувають дискомфорт.
Для довідки. Нормативна документація, що регламентує санітарно-гігієнічні норми в будівлях різного призначення (СНиП 41-01-2003 «Опалення і вентиляція», п. 6.5.12), чітко наказує, що температура поверхні в приміщеннях з постійним перебуванням людей не може перевищувати 26 ?С, а з тимчасовим перебуванням – 31 С.
З вищесказаного наступний висновок: якщо опалення під підлогою з труб нагріє його площина до температури 26 ?С, то тепловіддача не досягне 100 Вт/м2. Тоді теплової потужності системи не вистачить і все одно доведеться поставити додатково невеликі радіатори.
Другий істотний недолік, що випливає з конструктивних особливостей системи і трудовитрат на їх реалізацію, – це досить висока ціна на тепла підлога з водяним опаленням. Крім гріючих контурів знадобиться обладнання та арматура для регулювання теплоносія і його перекачування по трубопроводах цих контурів.
Рада. Щоб не займатися додатковою прокладкою гілок для приладів водяного опалення, варто розглянути інші джерела тепла, наприклад, місцеві припливні установки з підігрівом повітря, довгохвильові інфрачервоні випромінювачі, електричні або газові конвектори.
Як виконується розрахунок потужності теплої підлоги
Оскільки опалення підлоги в приватному будинку або квартирі – річ дорога, до його пристрою слід підійти з усією серйозністю. Якщо при наявності певних навичок будівельно-монтажні роботи ви зможете виконати своїми руками, то для розробки схеми і ретельного прорахунку рекомендується звернутися до фахівців у даній області. Вони ж допоможуть провести пусконалагоджувальні роботи згідно з розрахунками.
У тому випадку, якщо у вас є бажання і час розібратися в усьому самостійно, то в першу чергу слід знати, що розрахунок потужності теплої підлоги починається з підбору діаметра труби для гріючих контурів, потім потрібно знайти крок її укладання та визначити кількість цих контурів. На цей момент всі розрахунки необхідної потужності системи опалення повинні бути зроблені та отримані значення теплової потужності для кожної кімнати будівлі.
Наприклад, значення площі підлоги з керамічної плитки дорівнює 10 м2, а необхідної потужності – 981 Вт. Тоді необхідний тепловий потік складе 98,1 Вт/м2, за цим значенням треба з’ясувати температуру поверхні, що забезпечить водяний обігрів підлоги під плитку. Це можна зробити за допомогою номограми.

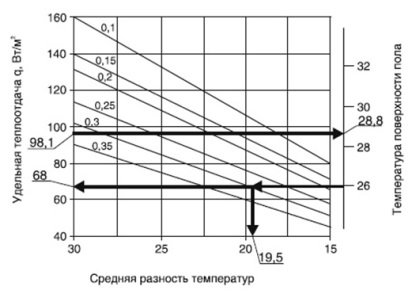

Видно, що значення тепловіддачі 100 Вт/м2 відповідає температура 28,8 ?С. У нашому випадку це неприпустимо, оскільки в приміщенні постійно перебувають люди, отже, потрібно 26 ?С. Цій величині відповідає тепловіддача 68 Вт/м2, а решта 100 – 68 = 32 Вт/м2 доведеться подавати в кімнату іншими способами. Як користуватися номограммой, показано нижче.
В даному прикладі відповідний крок укладання труб гріючого контуру – 0.3 м, по ньому середня розрахункова різниця температур – 19,5 С, що відповідає температурному графіку теплоносія – 45 / 35 ?С. Залишається з’ясувати довжину труби, для нормальної роботи системи її довжина не може перевищувати 100 м. Формула проста.
Довжина труби = площа приміщення / крок укладання труби.

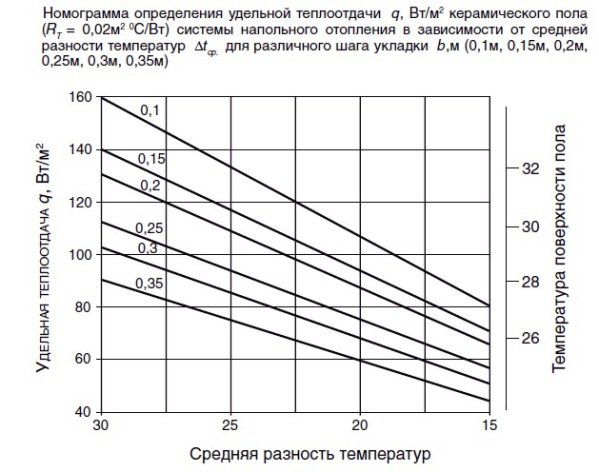

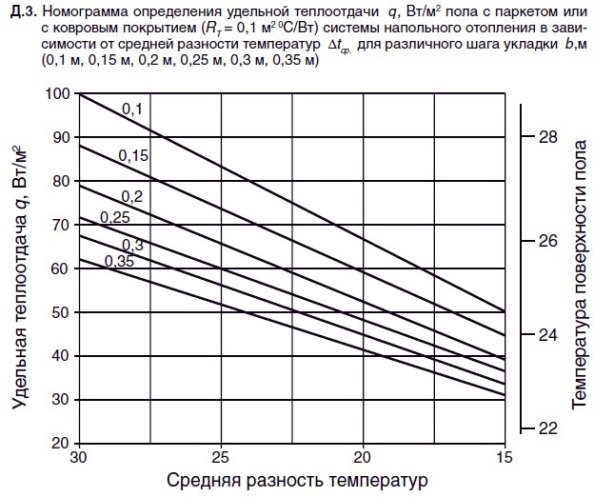

Якщо значення перевищує 100 м, площа треба поділити на 2 частини і розрахувати два гріючих контуру, інакше гідравлічний опір буде дуже великим, а передача тепла – нерівномірною. Тепловіддача поверхні залежить від типу підлогового покриття, тому нижче для зручності показано номограми, що допоможуть розрахувати підлоги з підігрівом під ламінат і лінолеум.
Примітка. Розгорнутий розрахунок потужності теплих підлог в зрозумілому ключі викладено в книзі Ст. Ст. Покотилова «Системи водяного опалення».
Рекомендації по пристрою теплої підлоги
Відразу зробимо застереження, що технологія влаштування водяних підлог для опалення розрізняється в таких випадках:
- роботи виконуються від самого рівня землі, від шару ґрунту;
- монтаж відбувається від підвального перекриття або чорновий бетонної стяжки;
- водяна підлога в квартирі або на 2-3 поверсі приватного будинку.
Відмінності будуть висвітлені в процесі розгляду технології виробництва робіт. Коли пристрій починається від грунту, то його слід ущільнити і виконати чорнову бетонну стяжку за всіма правилами. В ідеалі стяжка повинна набирати міцність протягом трьох тижнів, але так як під час монтажу навантаження будуть значно нижче розрахункових, можна почекати 3-5 днів, після чого зверху потрібно зробити гідроізоляційну прокладку. Результатом повинна стати рівна поверхня без перепадів та інших грубих нерівностей.
Далі, монтаж водяного опалення в приватному будинку або квартирі буде описаний за технологією компанії AQUATHERM, яка є одним з лідерів на ринку систем підлогового обігріву. Загальна схема «пирога» представлена нижче.

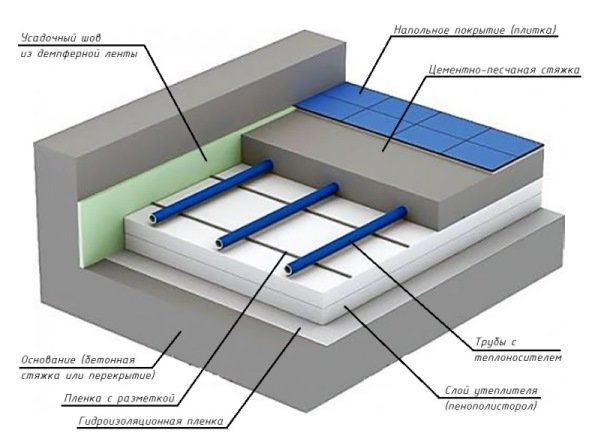

Пристрій водяного опалення усередині підлоги
Спочатку по всьому периметру стіни обклеюються еластичною демпферної смугою, вона дає можливість майбутнім плитах нагріву розширюватися в межах 5 мм в кожну сторону. Зверху гідроізоляційної плівки укладається теплоізоляція, як правило, — пінополістирол високої щільності. При підвищених протипожежних вимогах до перекриттів в якості теплоізоляційного матеріалу слід приймати плити з базальтового волокна.
Якщо здійснюється монтаж водяного опалення в приватному будинку на першому поверсі, то товщину шару утеплювача беруть за розрахунком, але не менше 50 мм. У разі коли роботи ведуться в квартирі вище першого поверху або на верхніх поверхах котеджу, то товщину можна зменшити до 20-40 мм, оскільки перепад температур між квартирами невеликий.
Зверху теплоізоляційного шару рекомендується прокласти спеціальну поліетиленову плівку з розміткою, по ній зручніше робити розкладку і монтаж труб. Матеріал розгортається з нахлестом 80 мм, після чого стики проклеюються скотчем.
Якщо згодом у приміщенні очікуються підвищені статичні або динамічні навантаження на підлогу (важка меблі, устаткування і так далі), то зверху утеплювача рекомендується укласти сітки з арматури діаметром 5 мм, а труби кріпити до них пластмасовими хомутами.
Металопластикові або інші труби для теплої підлоги кріпляться до утеплювача спеціальними пластмасовими скобами, розкладка виконується з розрахунковим кроком за заздалегідь узгодженою схемою, яких на вибір є декілька.

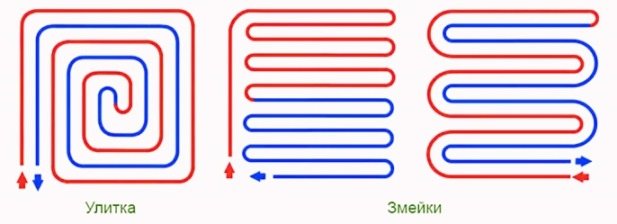

Вырианты розкладки труб
При цьому радіуси згинів труб треба дотримуватися такі, щоб не пошкодити їх конструкцію, для кожного виду трубопроводів ці дані підкаже торговий представник.

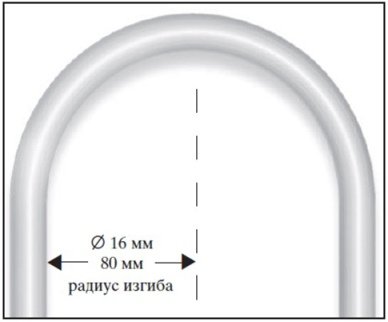

Компанія AQUATHERM пропонує для своїх систем не металопластикові матеріали, а труби з поліетилену і полі-бутилену діаметром 14, 16, 17 і 20 мм з мінімальним радіусом вигину 80 мм.
Від домашньої котельні установки теплоносій подається до штанговому розподільнику, зібраному в комплекті з циркуляційним насосом. Цей змішувальний вузол забезпечує необхідну температуру і рух теплоносія у всіх нагрівальних елементах, від нього виконується розведення теплої підлоги по кімнатах. При необхідності розподільник може регулювати клімат в приміщеннях на підставі сигналів кімнатних термостатів, у найпростішому варіанті він підтримує температуру в подаючому трубопроводі з допомогою накладного датчика.
Важливо! Забороняється центральне водяне опалення квартир підключати до розподільника підлогового обігріву. Це розбалансує весь стояк і в результаті холодно буде у всіх. Підключення можливе лише до індивідуального котла.
Після надійного закріплення труб і перевірки їх на герметичність (обпресування) монтаж теплих підлог триває пристроєм піщано-цементної стяжки, чия товщина знаходиться в межах 100 мм, шар розчину над верхом труби забезпечується товщиною 50-55 мм. Стяжка витримується до застигання, а під час схоплювання в ній влаштовуються шви помилкові (між контурами одного приміщення) та деформаційні (на стиках плит різних кімнат). В останню чергу укладається покриття, після цього залишаються тільки пусконалагоджувальні роботи і балансування системи.
Висновок
Теплі водяні підлоги – задоволення не з дешевих, на всіх етапах робіт по їх влаштуванню належить відповідальна робота. Зате результатом буде суттєва економія (до 30%) і високий рівень комфорту у оселі.
