Зміст:
- Типи опалювальних установок на дровах
- Характеристики водогрійних котлів
- Схеми обв’язки з системою опалення
- Висновок
Питання обігріву житлових будівель, віддалених від міської інфраструктури та комунікацій, завжди стояв осторонь. Будинки в сільській місцевості, дачі, лісові будиночки часто використовуються для тимчасового проживання, не мають ніяких централізованих комунікацій. До джерел тепла для таких об’єктів висуваються особливі вимоги, одне з найбільш вдалих рішень – ставити водогрійні котли на дровах для дачі або лісового будиночка.
Типи опалювальних установок на дровах
Твердопаливних котлів на даний момент існує кілька типів, їх варто розглянути стосовно до дачних умов. Для цього спочатку треба визначити ці умови:
- Електрика є практично скрізь, але воно може подаватися з перебоями. Виняток – віддалені будиночки в лісі, де електроенергії може не бути зовсім.
- Відсутність централізованого водопроводу, у наявності є лише кринична вода.
- Магістральний газ підведений далеко не до всіх житлових котеджів, те ж саме стосується і дач.
Тобто, конструкція і принцип роботи водогрійного котла повинні забезпечувати обігрів будинку з урахуванням відсутності води, природного газу і перебоїв з подачею електроенергії. Найпростіший і дешевий варіант – це проста дров’яна піч, оскільки цей вид палива – найдоступніший у віддалених місцях. Але піч має невисокий ККД, швидко прогорає і може обігріти лише одне приміщення. З цих причин її краще використовувати в крайньому випадку, коли інші варіанти недоступні.
Вибрати котел для дачі можна з декількох існуючих видів твердопаливних агрегатів:
- класичні установки на дровах прямого спалювання;
- піролізні котли;
- апарати тривалого горіння, що працюють за принципом «зверху вниз»;
- водогрійні котли на пеллетах.
Характеристики водогрійних котлів
Класичні котли на дровах мають топку, оточену водяною сорочкою і оснащені жаротрубних теплообмінником, який дозволяє передати тепло від димових газів теплоносію. Агрегати цього типу, оснащені термостатичним регулятором подачі повітря, можуть працювати без електроенергії, їх ККД становить 80%. Термостат врізаний в резервуар котлової води залежно від її температури управляє кришкою зольника з допомогою ланцюгового приводу.
Якщо в будинку влаштована самопливна система опалення, то вся схема з таким опалювачем буде працювати автономно. Нестачі тут два: потрібно часта завантаження палива (кожні 4-6 годин) і потрібен контроль рівня води в системі і організація її підживлення вручну. Проблема існує для будь-якого типу водогрійного котла на дровах, встановленого в будинку без централізованого водопостачання.

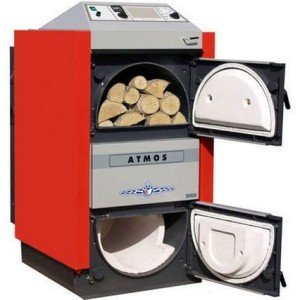

Піролізні котельні установки складаються з двох камер згорання і водяної сорочки. У першій камері дрова розгорілися повільно тліє, виділяючи горючий газ, який допалюється в другій камері. Як правило, установка оснащена вентилятором – нагнітачем повітря і блоком управління, яким потрібна електроенергія.
Є моделі піролізних котлів, що працюють на природній тязі, але для їх сталої роботи необхідний хороший димохід з впевненою тягою. Ще один істотний мінус – для процесу піролізу потрібні дрова вологістю не вище 25%, інакше ККД установки, заявлений на рівні 88-90%, знижується. Тривалість горіння збільшено до 10-12 годин.
Котли тривалого горіння також залежать від електрики, оскільки в них встановлений вентилятор для нагнітання повітря і комплект автоматики. Основний принцип роботи дров’яних водогрійних котлів тривалого спалювання – верхня завантаження топки і горіння всього масиву дров зверху вниз. При цьому повітря подається зверху теж.
Завдяки такому принципу, тривалість роботи від одного завантаження палива складає не менше 12 годин. ККД котла не вище, ніж у класичного агрегату, тобто 80%. Інший недолік полягає в тому, що в нього неможливо підкинути дров на ходу, поки не згорить попередня порція. Також дуже незручно завантажувати і розпалювати топку, якщо треба трохи прогріти будинок і камеру потрібно заповнити не більше, ніж на чверть.

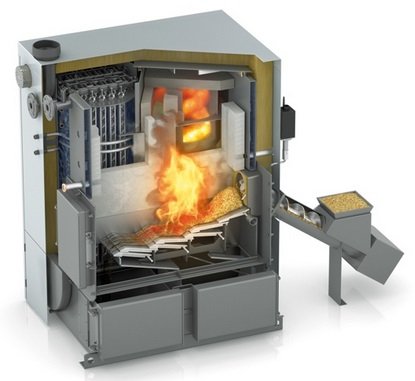

Пелетні котельні установки без електрики працювати не можуть, тому їх придбання для дачного будинку з ненадійним електропостачанням позбавлене сенсу. Зате якщо з подачею електроенергії все в порядку, то опалювач на пеллетах – найкомфортніший варіант, він не вимагає втручання від 3 діб до 1 тижня. Котел розпалюється і працює в автоматичному режимі. При відключенні електроенергії пелетні пальник зупиниться, а після її подачі включиться в роботу самостійно. Відповідно, вартість цього котла найбільш висока.
Схеми обв’язки з системою опалення
При роботі з гравітаційною системою опалення схема підключення опалювального котла дуже проста: подаючий і зворотний патрубки підключаються безпосередньо до труб опалення. Теплоносій буде рухатися по трубопроводах повільно, за рахунок цього в процесі прогрівання топки на її стінках конденсату не з’явиться.
При установці агрегату в топкову треба передбачити, щоб він стояв трохи нижче рівня, на якому знаходяться радіатори опалення. Можна здійснити підключення традиційним способом, з організацією малого контуру циркуляції і триходовим змішувальним клапаном. Але це навряд чи буде виправданим, оскільки в самопливних системах діаметри труб великі і триходовий клапан обійдеться дорого.
При надійному електропостачанні в схему обв’язки можна включити циркуляційний насос, це поліпшить роботу системи опалення. Але в такому випадку треба обов’язково організувати циркуляцію води по малому колу через триходовий клапан, щоб уберегти водогрійний котел на дровах від випадіння на внутрішніх стінках топки конденсату при його прогріванні. Конденсат містить сполуки сірки, все це перемішується з золою і летючим попелом. Результат – товстий шар нагару на стінках камери. Він погіршує передачу тепла з топки в резервуар з водою і дуже погано зчищається.

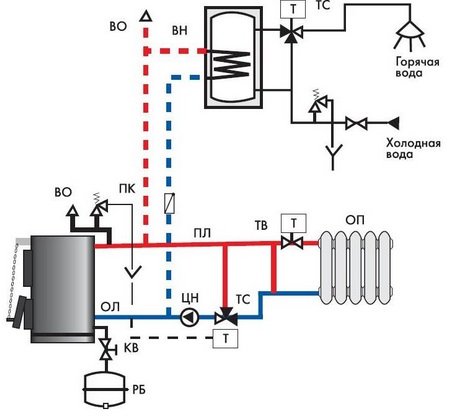

На малюнку показана схема обв’язки котла, що працює на дровах. При розпалюванні насос забезпечує циркуляцію води по малому колу і не дає чинити теплоносія з системи опалення. Виняток – бойлер непрямого нагріву, який живиться безпосередньо від подаючого трубопроводу. Коли вода на подачі прогріється до потрібної температури, клапан відкриє потік із зворотного трубопроводу системи опалення.
Висновок
На практиці з розглянутих варіантів дров’яних котлів власниками дачних будинків найчастіше застосовуються класичні опалювачі прямого горіння. Вони невибагливі, надійні і доступні за ціною. Інші водогрійні котли для приватного будинку теж мають право на життя, але при певних умовах, які розглядаються в кожному окремому випадку.
