Вбудовувані в підлогу водяні конвектори опалення: переваги та недоліки

Зміст:

• Поняття про внутріпольних конвекторах і їх конструкції
• Переваги і недоліки
• Рекомендації щодо вибору та монтажу
• Висновок

Підвищені вимоги до дизайну інтер’єрів житлових і офісних приміщень і наявність в будинку великих вітражів змушує ретельно підходити до пристрою обігріву. Це стосується радіаторів опалення, що часом виглядають недоречно на тлі вітражних вікон. І тут на допомогу приходять так звані вбудовані в підлогу водяні конвектори опалення, які створені саме для таких випадків.

Поняття про внутріпольних конвекторах і їх конструкції

Насправді подібний конвекторний обігрівач не є якимось сучасним революційним відкриттям. Досить згадати радянські універмаги, в тамбурах яких були влаштовані потужні теплові завіси. Частина пристроїв, що нагнітають повітря, вбудовувалася в спеціальні ніші в підлозі, що перекриваються звичайними металевими гратами. Сучасні вбудовувані в підлогу конвектори є нащадками описаних пристроїв, але більш компактними, ефективними і естетичними.

Їх можна сприймати як різновид водяного обігріву підлоги, тільки більш спрощений варіант, який використовує інший принцип дії. Добре знайомі нам водяні теплі підлоги видають тепловий потік, що включає в себе дві складові: променисту і конвекційна. В тепловому потоці від влаштовуються в підлозі конвекторів складова лише одна – конвекційна, оскільки прилад нагріває тільки повітря приміщення. З цим допоможе розібратися схема, де показана найпростіша конструкція внутріпольних конвекторів опалення:

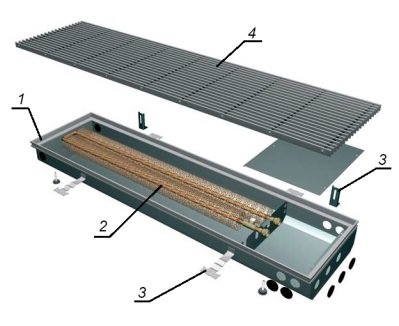

1 – корпус приладу; 2 – мідний або алюмінієвий теплообмінник – «вода – повітря»; 3 – монтажні скоби, регульовані по висоті; 4 – декоративна решітка.

В металевому корпусі встановлений теплообмінник конвекційного типу, приєднуваний до трубопроводів з теплоносієм. Зверху на корпусі методом штампування зроблено посадочне місце для декоративної решітки, яка розрахована на певне навантаження, що надається на неї вагою людини.

Повітряні маси, що нагріваються між пластинами теплообмінника, природним чином піднімаються у верхню частину приміщення, змішуючись з прохолодним повітрям в зоні вікна. Тобто, пристрій функціонує за таким же принципом, як і звичайний водяний конвектор, тільки захований в товщу підлоги.
По своїй конструкції дані опалювальні прилади пропонуються наступних видів:

• нагрівачі з природною циркуляцією повітряних мас;
• підлогові конвектори з вентилятором і примусовим переміщенням повітря;
• агрегати з функцією нагріву / охолодження і подачею припливу з вулиці.

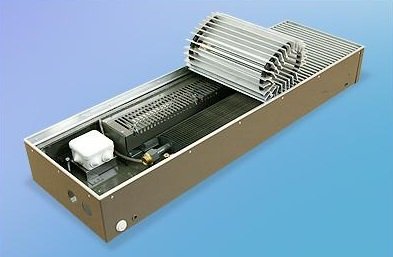

Оснащені вентилятором підлогові конвектори водяного опалення працюють набагато ефективніше, оскільки тепло інтенсивніше знімається з ребер мідного радіатора, після чого потік примусово направляється вгору, змушуючи всю повітряне середовище приміщення безперервно переміщатися. Нагрівачі цього типу найбільш популярні.

Охолодження та опалення конвекторами третього типу – це задоволення не з дешевих і дозволити його собі може не кожен. В агрегатах реалізована можливість приєднання до дво— і чотиритрубної системі, в теплообмінник може подаватися гаряча вода, так і холодоносія. Крім того, в корпусі є патрубки для підключення припливного воздуховода. Управління здійснюється з виносного електронного блоку, діючого на кілька таких нагрівачів одночасно.

Для довідки. Зазначені багатофункціональні внутрипідложні конвектори можуть повноцінно функціонувати тільки як частина централізованої системи, самостійно вони воду не охолоджують і не нагрівають, її потрібно подавати до агрегату по трубах. Те ж стосується і припливного повітря, що обробляється у вентиляційній установці, а в конвектор потрапляє по мережі повітроводів.

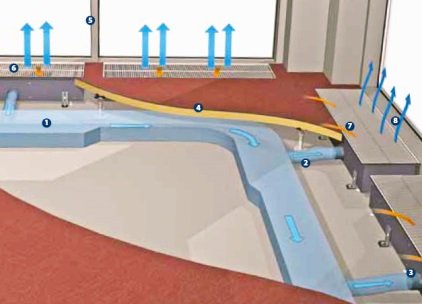

1 – загальний воздуховод припливної системи; 2 – відгалуження; 3 — приєднувальний патрубок; 4 – фальшпідлога; 5 – вітраж; 6 – конвектор; 7 – вхідний потік повітря в агрегат; 8 – вихідний потік.

Переваги і недоліки

Дані повітронагрівачі все ж є вузькоспеціалізованими засобами обігріву приміщень, тому переваги внутріпольних конвекторів досить специфічні:

• Нагрівачі найкращим чином вписуються в будь-який інтер’єр і задовольняють найвищим вимогам до естетичному зовнішньому вигляду. Це і є їх головне достоїнство.
• По ефективності не поступаються звичайним радіаторів і конвекторів настінного і підлогового типу.

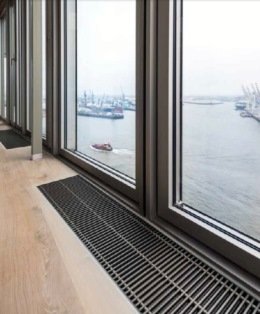

• Незамінні в кімнатах з високими стелями і вітражними фасадами.
• За вартістю вбудовується опалення знаходиться в середній ціновій категорії.

Треба визнати, що конвектори в підлозі мають чимало недоліків, якими доведеться розплачуватися за краси інтер’єру:

• для установки виробів буде потрібно пристрій стяжки або фальшпола, це зручно при новому будівництві або реконструкції, але дуже важко у відремонтованій квартирі;
• для конвекторів без вентилятора потрібна теплоізоляційна підкладка;
• всередині швидко накопичується пил і бруд, що потрапляє в теплообмінник, конвекторний обігрівач вимагає частого обслуговування і очищення;
• неможливо встановити місцеві терморегулятори, замість них доведеться організувати централізоване автоматичне регулювання температури повітря;
• для прихованого підключення необхідна прокладка труб опалення в підлозі, а для підлогових конвекторів з вентилятором – ще і проводів.

Рекомендації щодо вибору та монтажу

При підборі вбудованого опалення важливе значення мають 2 фактора: розташовується теплова потужність і відповідність інтер’єру приміщення. Значення потужності виробники обов’язково вказують у технічному паспорті на виріб, тому в цьому відношенні зробити вибір нескладно. Треба тільки знати потреба в тепловій енергії для кожного приміщення, що обігрівається.

Увага! Теплова потужність приладу, заявлена в паспорті виробником, відповідає певній розрахунковій температурі теплоносія, що у вашому випадку може бути і менше. На це слід звернути особливу увагу при покупці і підбирати виріб з деяким запасом тепловіддачі.

За зовнішнім виглядом вибрати вбудований конвектор теж неважко. Колірні гами пропонованих решіток вельми багаті, але навіть якщо вам не вдалося підібрати необхідну забарвлення, то напевно є можливість її замовити. Також грає роль розмір виробу в плані і його висота, остання повинна відповідати товщині стяжки або фальшпола.

Установка внутрипольного приладу полягає в кріпленні до чорнової підлоги і вивіряння поверхні виробу по горизонталі за допомогою будівельного рівня. Регулювання висоти здійснюється монтажними скобами і фіксується. Потім виконується підключення підвідних трубопроводів, прокладених, як теплі підлоги, від центрального опалення або індивідуальної котельні. Після того як підключення та монтаж підлогових конвекторів завершено, можна заливати стяжку.

Рада. На час застигання укладеного розчину треба обов’язково поставити на своє місце декоративну решітку, інакше суміш може обжати стінки корпусу і потім вставити її буде важко. Наочно процес монтажу показаний на відео.

Висновок

Не можна сказати, що опалення конвекторами в підлозі – дуже затребуваний спосіб обігріву. Тим не менш у багатьох ситуаціях він просто незамінний, а по своїй тепловіддачі прилади практично не поступаються традиційним радіаторів опалення.
