Теплотраса – це магістральний трубопровід, який прокладений від джерела вироблення тепла до кінцевого споживача. Зазвичай така система складається з двох труб: за однією з них надходить тепло, за іншою відбувається відведення використаного носія.

Утеплення теплотрас необхідно, адже воно виключає тепловтрати, що стає особливо помітно в холодні зимові місяці.

Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

Утеплювач для теплотрас у вигляді шкаралуп.

Сучасна ізоляція для таких систем представлена такими утеплювачами як:

  • Скловолокнистий
  • Каучуковий
  • Базальтовий

У даній статті ми поговоримо про види утеплювачів для теплотрас.

Про теплоізоляції трубопроводу

Більшість якісних і довговічних теплоізоляторів для комунальних і промислових систем виготовляють з каучуку або мінеральної вати. Найбільш популярні торгові марки для теплоізоляції труб теплотрас – це Paroc, Isover, Rockwool, Linerock і т. д. Дані виробники випускають якісні і довговічні продукти.

Види теплоізоляторів

Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

Шкаралупи ППУ різних діаметрів.

Незалежно від матеріалу розрізняють такі види утеплювачів для трубопроводу:

  • Шкаралупи. Мабуть, найбільш простий в монтажі ізолятор, який випускається у вигляді циліндрів різної щільності і діаметрів. Шкаралупи є дуже затребуваними в якості утеплення для холодних трубопроводів.
  • Плити. Теплоізоляційна мінераловатна плита є універсальним теплоізолятором. Плитами мінвати проводиться утеплення лоджії, підлог, стель, міжкімнатних перегородок і покрівель. Їх також використовують для теплоізоляції труб холодного водопроводу.
  • Мати. Головною відмінністю від матів плит є наявність прошивки, яка захищає матеріал від розшарування.
    Мати м’якше плит, вони більш гнучкі і різними виробниками випускаються в трьох варіантах:
    • Без обкладувальний матеріалу.
    • З обкладочним матеріалом, представленим у вигляді фольгованого боку.
    • З обкладочним матеріалом, представленим склохолстом з одного боку.
  • Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

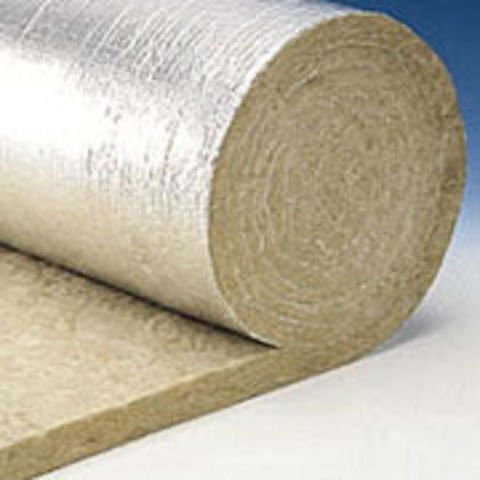

    Мат теплоізоляційний з фольгованим шаром.

    Рада!
    Мінеральна вата відома своєю непереносимістю вологи.
    Тому бажано купувати матеріал з фольгированной стороною, або ж забезпечувати йому додатковий захист, укладаючи гідроізолятор.

    Характеристики теплоізоляторів

    Сучасні виробники роблять все можливе, щоб їх матеріал був конкурентоспроможним на ринку.

    У зв’язку з цим теплоізолятори для теплотрас мають такі властивості:

    • Простота монтажу своїми руками.
    • Прийнятна ціна.
    • Здатність добре переносити як позитивні, так і негативні температури.
    • Запобігання корозійних процесів в трубах.
    • Збереження температури носія на ізольованих ділянках.

    Способи прокладки теплотрас

    В наші дні трубопроводи прокладаються чотирма способами:

  • З облаштуванням монолітного армованого клапана.
  • З установкою залізобетонного лотка під прокладкою труб.
  • Підземне розміщення трубопроводу (бестраншейное).
  • Надземна розміщення.
  • Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

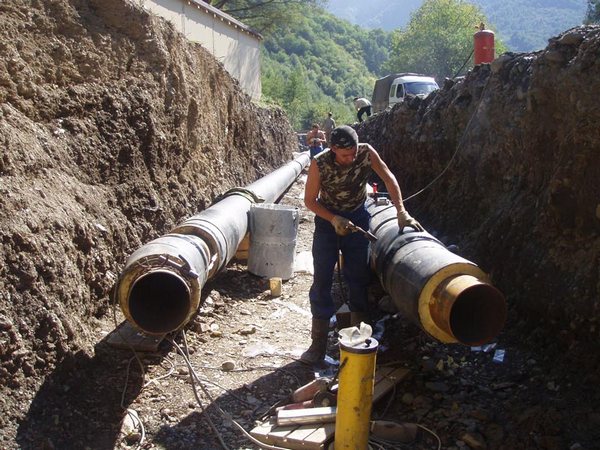

    На фото – монтаж теплотраси з утепленням.

    Два останніх варіанти (підземний і надземний) зустрічаються найбільш часто. І якщо надземна прокладка перебуває на виду і є доступною для ремонтних робіт, то підземні трубопроводи ремонтувати куди складніше, а тому їм слід забезпечити правильне утеплення.

    Проблема недостатньої ізоляції теплотрас при підземній прокладці

    Значні втрати тепла відбуваються навіть в ізольованих трубах. І як виявилося, причина криється в особливостях вкладання теплоізоляції. Захисний мат кладеться серединою листка на трубу, огинається, краю зшиваються під трубою, а надлишки видаляються. Зверху на ізолятор надягають пластиковий, металевий або тканинний кожух.

    Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

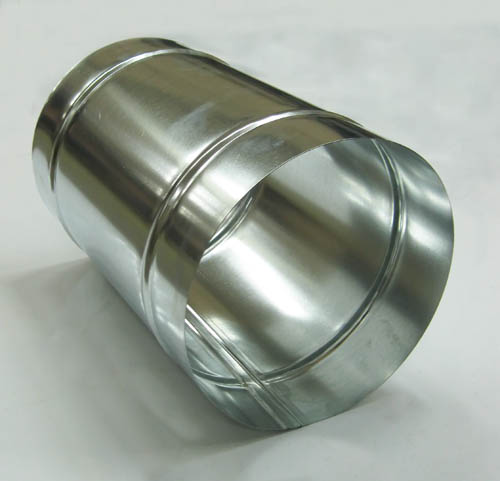

    Оцинкований кожух.

    Коли трубопровід вводиться в експлуатацію, то покладений ізоляційний матеріал стискається від накопичених опадів і ваги проходять зверху людей. При цьому тепло від нього піднімається вгору, проходячи через недостатнє утеплення теплотраси. Щільно натягнутий теплоізолятор зберігає всього 20% від своєї товщини, провисаючи під трубою під впливом напруги.

    В такому випадку тепловтрати можуть становити від 20 до 50% в залежності від діапазону стрибків температур і зносу матів. У результаті виходить, що теплова енергія розсіюється, а ефективність теплоізоляційного матеріалу ставиться під сумнів.

    Рішення проблеми

    Щоб уникнути тепловтрат, роботи слід провести таким чином:

    • Підібрати такий теплоізоляційний мат, розмір якого був би на третину більше довжини кола утеплюваної площі.
    • Середину мата маємо не над, а під трубою, щоб кінці утеплювача зімкнулися вгорі.
    • Надлишки утеплювача, які утворилися при натягу, не обрізаємо, а загортаємо внапуск.
    • Далі на ізолятор встановлюємо кожух.

    Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

    Труба, утеплювач і кожух.

    Плюси такого утеплення:

    • Таким чином виходить, що подвійна товщина теплоізоляції знаходиться під ногами людей, а тому збільшується опірність сминаемости матеріалу. В результаті можна значно скоротити тепловтрати, адже тепло, прагне вгору, буде зустрічати на своєму шляху значну перешкоду.
    • Цей спосіб теплоізоляції є безвідходним, адже всі надлишки являють собою додаткову ізоляцію.

    Монтаж шкаралуп

    Ми розглянули такий утеплювач теплотраси як мат. Шкаралупи, в свою чергу, є ще більш простими в установці.

    Інструкція складається з таких етапів:

    • Підбираємо шкаралупи для утеплення труб, що відповідають зовнішньому діаметру утеплюваної поверхні.
    • Надягаємо половинки на трубу.
    • Скріплюємо половинки шкаралупи за допомогою скотча.

    Утеплювач для теплотраси: види і характеристики теплоізоляторів. Монтаж шкаралуп

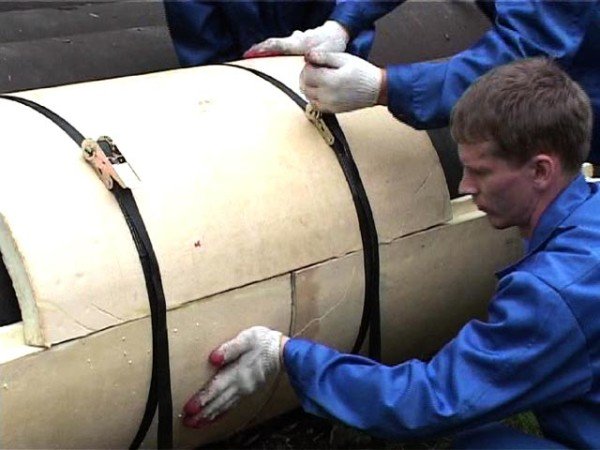

    Монтаж шкаралуп ППУ.

    • Далі таким же чином нанизуємо ще одну шкаралупу.
    • Місця, де дві шкаралупи примикають один до одного, необхідно також замотати скотчем. Це дозволяє домогтися більшої надійності і кращої теплоізоляції.
    • Встановлюємо поверх теплоізоляційних шкаралуп захисний матеріал – кожух. Втім, в даному випадку можна обійтися і без нього.

    Висновок

    Тепер ви знаєте чим утеплити теплотрасу і як це зробити. Завдяки якісної теплоізоляції здійснюється як захист самого трубопроводу, так і збереження температури носія.

    У представленому відео у цій статті ви знайдете додаткову інформацію з даної теми.
