Навіщо виконується утеплення вентиляційних труб на горищі або вище рівня покрівлі? Який утеплювач для вентиляції краще використовувати? Важко виконати цю роботу своїми руками?

Давайте спробуємо розібратися.

Теплоізольований повітропровід.

Навіщо це потрібно

Ключове слово — конденсат. Без утеплення він неминуче буде утворюватися на внутрішній поверхні вентиляційного каналу і стікати по внутрішнім стінкам, затекая через негерметичні стики в капітальні стіни та перекриття. Наслідки очевидні: зволоження стін і стелі, поява цвілі і їх поступове руйнування.

Вплив конденсату на сам вентиляційний канал залежить від того, з якого матеріалу він виконаний:

• Оцинковка може постраждати при порушенні захисного антикорозійного шару. Що, втім, неминуче при різанні листа.
• Полівінілхлоридні і алюмінієві труби гофровані переносять контакт з вологою без яких-небудь наслідків.

Ще одна неприємність, пов’язана з конденсацією вологи — поступове намерзання інею на внутрішніх стінках вентканала за межами теплого приміщення. За кілька тижнів експлуатації в сильні морози просвіт труби може знизитися зі 100 — 150 міліметрів до нуля.

Звідки береться конденсат?

У його появи дві причини.

Втім: у виробничих приміщеннях цей пункт актуальний в куди меншою мірою, проте утеплення витяжної вентиляції все одно потрібно. Причина? Дивіться пункт номер два.

Наслідки конденсації вологи в вентканалах.

Особливий випадок

На виробництві часто виникає необхідність примусової вентиляції з високою швидкістю повітряного потоку. Зокрема, для видалення шкідливих летючих продуктів виробництва, тирси, стружки і т. д.

Шум повітря і того, що він несе, в деяких випадках стає серйозною проблемою. В заводських приміщеннях утеплення вентиляції часто переслідує мету не стільки боротьби з конденсатом, скільки банальної шумоізоляції. Методи, однак, застосовуються ті ж.

Де потрібно утеплювати

В яких саме місцях потрібен утеплювач для вентиляційних труб?

Просте рішення

Проста відповідь на це питання очевидна: там, де можливо різке і суттєве охолодження повітряного потоку.

• Якщо витяжна вентиляція виведена через капітальну стіну, труба пропускається через теплоізольованою гільзу і утеплюється аж до дефлектора.
• У приватному будинку утеплені вентиляційні труби йдуть через холодний горище і виводяться через фронтони або покрівлю. Утеплення знову-таки починається від точки, де вентканал помітно охолоджується (див. також статтю Утеплення горища – розглядаємо можливі варіанти в подробицях).

Осібно стоїть припливна вентиляція. Тут можливість конденсації вологи на зовнішніх стінках припливного вентканала залежить від його довжини і розташування.

При необхідності ці труби можуть утеплятися тими ж способами, що і витяжні, проте сам по собі приплив холодного повітря може створювати певний дискомфорт; регульовані заслінки припливної вентиляції і зовсім можуть замерзнути.

Одне з рішень цієї проблеми — утеплений клапан для вентиляції. Певно, в уяві читача виникла вентиляційна решітка з шаром теплоізоляції? Не тут-то було.

Конструкція на фото мало нагадує жалюзі для вентиляції.

Утеплений вентиляційний клапан — це рішення для великих приміщень, насамперед офісного, складського і виробничого призначення. Він дійсно являє собою регульовані жалюзі, що дозволяють обмежувати повітряний потік і… при необхідності підігрівати його з допомогою трубчастих нагрівачів.

Регулювання може здійснюватися вручну — системою з тяги і важеля, або за допомогою нескладного електроприводу. Живе січення клапана в повністю відкритому стані може становити до 3,5 м2, потужність ТЕН-ів — до 8 КВт.

Функція ТЕН-ів, однак, складається не в тому, щоб подавати в приміщення тепле повітря. При живому перерізі клапана в 3,5 м2 8 кіловат теплової енергії — крапля в морі. Тени лише розігрівають стулки клапана перед зміною їх положення, щоб уникнути обмерзання і поломки.

Складне рішення

У деяких випадках бажаний точний розрахунок: при великій протяжності вентиляції витрати на утеплення будуть значними, і краще бути впевненим в їх необхідності.

Ключове поняття — точка роси. Так називається температура, при якій в повітрі з певною відносною вологістю починають утворюватися крапельки конденсату.

Просте вимірювання відносної вологості повітря в приміщенні і температури поверхні на різних ділянках вентиляційного каналу дасть точні межі зони, яка потребує утеплення.

Зверніть увагу: краще все ж дещо змістити кордон утеплення у бік теплого приміщення.
Просто на випадок екстремально сильних і тривалих заморозків.

Ця таблиця допоможе визначити область воздуховода, де при поточній відносної вологості повітря почнеться випадання конденсату.

Матеріали

І, нарешті, заповітний питання: чим утеплити вентиляційну трубу? Давайте влаштуємо невеликий огляд сучасних утеплювачів, які можуть успішно застосовуватися для вентканалів.

Вимоги

Почнемо з того, що сформулюємо наші побажання.

• Теплоізолюючі якості будуть, зрозуміло, пріоритетною характеристикою утеплювача.
• Пожежна безпека. Утеплена вентиляційна труба при пожежі не повинна стати магістраллю для розповсюдження полум’я.
• Ціна по можливості не повинна бути великою.

Застереження: ми залишимо за межами нашої уваги утеплення вентканалів зсередини.
Інструкція щодо його використання передбачає повний демонтаж вентканала, що не завжди реально; крім того, корисний перетин вентиляції буде помітно знижена.

Мінеральна вата

Переваги:

• Неперевершена дешевизна. Будь-який інший утеплювач обійдеться дорожче.

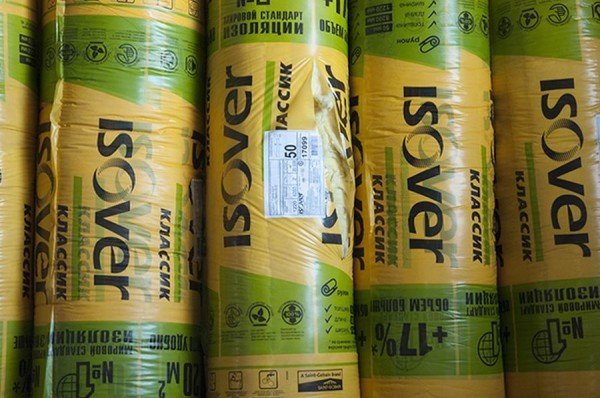

Мінеральна вата товщиною 50 міліметрів поставляється в рулонах.

• Абсолютна пожежна безпека.

Недоліки:

• Досить трудомісткий монтаж. Вентканал обгортається шаром мінеральної вати; потім він загортається в фольгу (що припустимо тільки у внутрішніх приміщеннях) або захищається оцинкуванням. Зовні конструкція стягується бандажами.
• Необхідність захищати органи дихання та очі при роботі з матеріалом. Кожен, хто хоч раз працював з мінеральною ватою (або скловатою, яка відрізняється лише товщиною волокон), напевно зберіг про неї самі неприємні спогади.
• Матеріал з часом злежується. З’являються просвіти утеплення.
• Зволоження призводить до втрати теплоізоляційних якостей.

Частини недоліків позбавлене готове рішення на основі мінеральної вати — утеплена гофра для вентиляції, що представляє собою двошаровий рукав з алюмінієвої фольги з армуванням сталевий дротом. Однак вона передбачає прокладку вентиляції з нуля.

Пінопласт

Готова роз’ємна шкаралупа з щільного пінопласту (пінополістиролу) у багатьох відносинах зручніше.

Переваги:

• Процес утеплення не пов’язаний з ризиком для здоров’я і порівняно простий. Як утеплити вентиляційну трубу пінопластової шкаралупою? Просто надіти на вентиляцію дві половинки рознімної теплоізоляції і здавити їх, щоб з’єднання «шип-паз» зафіксувалося.

Корисно: при великій протяжності до вентканала половинки шкаралупи ставляться з взаємним зміщенням, з’єднуючись з наступним ділянкою утеплення.

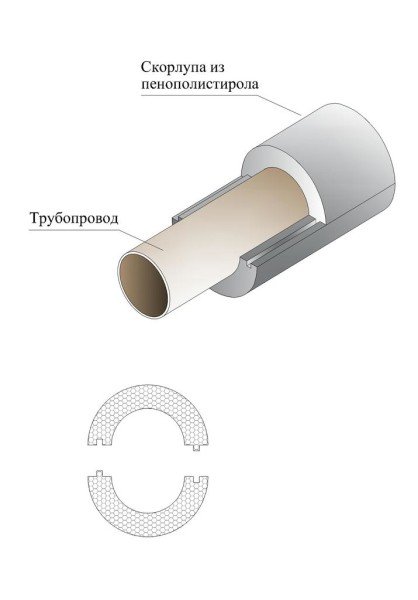

Схема робить зрозумілим спосіб з’єднання.

• Матеріал забезпечує прекрасну теплоізоляцію і практично не змінює з часом своїх теплоізолюючих властивостей, незалежно від коливань вологості.
• Пінопласт дешевий. Саме через дешевизну він є основним кандидатом серед утеплювачів, якщо ви плануєте утеплення лоджії або фасаду приватного будинку (див. докладніше статтю Як утеплити лоджію і що для цього потрібно).

Недоліки:

• Пінопласт прекрасно горить з виділенням токсичних продуктів згоряння.
• Шкаралупу легко застосовувати тільки на прямих ділянках повітроводів.

Пінополіуретан, пінополіпропілен

Шкаралупа може виготовлятися не тільки з пінопласту. Два інших спінених пластику за способом застосування схожі з пінопластовою теплоізоляцією.

В чому різниця?

• Обидва матеріали мають дещо більшою механічною міцністю.
• Вони дорожче.
• Для фіксації доводиться накладати бандаж. В його якості часто використовується звичайна в’язальний дріт.

Шкаралупа з пінополіуретану.

Спінений поліетилен

У продажу цей матеріал можна зустріти у вигляді розрізних трубок різного діаметра. Вони надягають на трубу вентиляції — і, власне, роботи по теплоізоляції завершені.

Матеріал дешевий і не боїться вологості, механічних впливів помірної сили і гризунів.

Однак у тих випадках, коли потрібно утеплити вентиляцію в холодній кліматичній зоні, можна звернути увагу на дві інші різновиди утеплювачів на основі спіненого поліетилену.

• Пенофол і його аналоги являють собою пінополіетилен з нанесеним шаром алюмінієвої фольги. У нашому випадку вона корисна тим, що утеплена труба буде збирати менше пилу: пориста поверхня пінополіетилену схильна накопичувати забруднення.

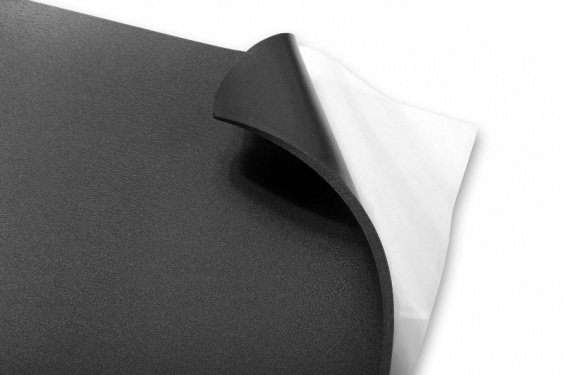

• Самоклеючий утеплювач на основі того ж пінополіетилену забезпечений липким шаром, що спрощує роботу. Якщо ви хоч раз виконували утеплення пластикових вікон або сталевих дверей гумовим або поролоновим ущільнювачем, ви вже стикалися зі способом її фіксації: досить просто видалити захисну глянцевий папір матеріал і притиснути до поверхні (див. також статтю Чим утеплити вікна – готуємося до зими).

Матеріал дуже зручний для утеплення труб квадратного або прямокутного перерізу.

Товщина утеплювача може досягати 10 міліметрів; при необхідності він може бути укладений на вентиляційні труби у кілька шарів.

Висновок

На якому утеплювачі зупинити свій вибір — вирішувати вам. Симпатії автора віддані фольгованим матеріалів на основі спіненого поліетилену, але це швидше питання звички. У представленому відео у цій статті ви знайдете додаткову інформацію з даної теми.

Теплих зим!
