Ви успішно підібрали і придбали бак мембранного типу на свою систему опалення. Настав час його встановити, і тут виникає маса питань: куди ставити, як підключати і так далі. На просторах інтернету на цю тему рад – безліч і всі суперечливі. Щоб прояснити всі спірні моменти і детально розглянути, як правильно проводиться установка розширювального бака, пропонуємо вашій увазі дану статтю.
Де ставити розширювальний бак в закритій системі опалення?
До слова сказати, в приватних будинках не буває відкритих і закритих систем, бувають гравітаційні і напірні (насосні). У перших вода рухається за рахунок різниці питомої ваги (природна циркуляція), а по друге – примусово спонукається насосом.
Для довідки. Відкрита система працює одночасно на опалення та ГВП, застосовується тільки у великих централізованих мережах. Ось чому всі індивідуальні системи – закриті.
Щоб правильно встановити розширювальний бак системи опалення, потрібно виконати наступні вимоги:
- розташування бачка – приміщення топкової, недалеко від котла;
- апарат має стояти в такому місці, де до нього буде вільний доступ для налаштування та обслуговування;
- у разі кріплення бачка до стіни на кронштейні рекомендується витримати висоту, зручну для доступу до його повітряного клапану і запірної арматури;
- труба підведення разом з кранами не повинна обтяжувати своєю вагою розширювальний бачок. Тобто, підведення слід кріпити до стіни окремо;
- підводку до підлогового розширювального баку для опалення не допускається прокладати по підлозі поперек проходу;
- ємність не ставити впритул до стіни, залишити достатній просвіт для огляду.
Резервуари невеликої місткості допускається підвішувати до стіни за умови, що її несучої здатності буде достатньо. Що ж стосується орієнтації бачка в просторі, то тут багато суперечливих порад. Одні рекомендують спосіб установки, при якому труба приєднується до ємності зверху, а повітряна камера, відповідно, знаходиться знизу. Обґрунтування – легше видалити повітря з-під мембрани при заповненні, вода його витіснить.

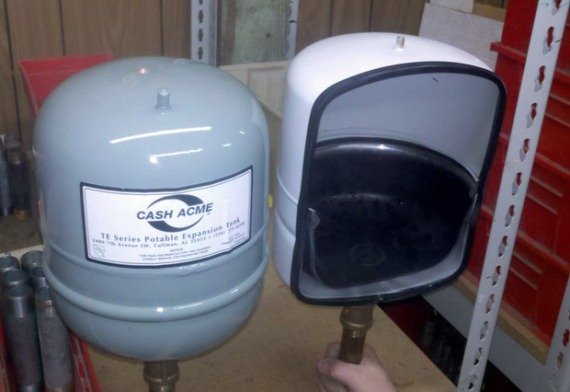

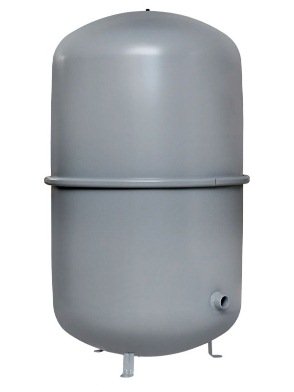

Насправді в первісному стані гумова «груша», поджимаемая з одного боку тиском повітря, не залишає місця для нього з іншого боку, як показано на фото вище. Фахівці з монтажу якраз радять встановлювати розширювальний бак приєднувальним патрубком вниз, і тільки так. У деяких моделях штуцер спочатку знаходиться на бічній стінці, в її нижній частині, і посудину по-іншому поставити неможливо (див. фото нижче).
Пояснити це просто. Апарат буде функціонувати в будь-якому положенні, хоч і лежачи на боці. Інша справа, що рано чи пізно в мембрані з’являться тріщини. Коли встановлення мембранного розширювального бака виконана повітряною камерою вгору, а патрубком вниз, то повітря буде проникати крізь тріщини в теплоносій дуже повільно і резервуар ще прослужить певний час. Якщо ж він буде стояти догори ногами, то повітря, будучи легше води, швидко перейде в камеру з теплоносієм і бачок доведеться терміново міняти.
Примітка. Деякі виробники пропонують здійснювати монтаж розширювального бака системи опалення, як раз підвішуючи його «головою вниз, на кронштейні. Це не забороняється, все буде працювати, тільки в разі несправності мембрани вузол вийде з ладу відразу ж.
Як підключити розширювальний бак

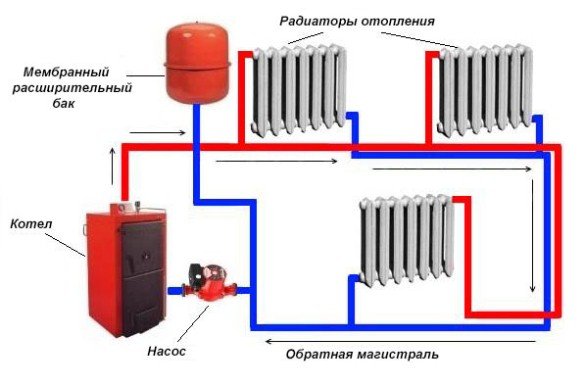

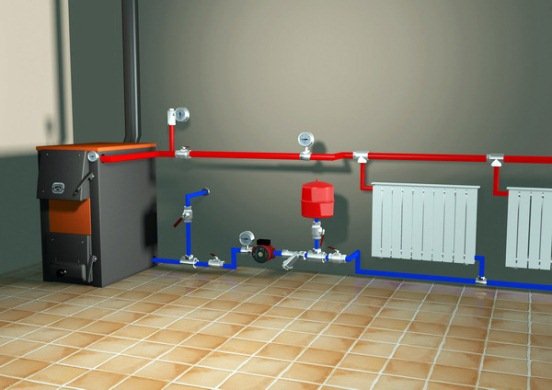

Після того як ємність надійно закріплена на стіні або зафіксована на підлозі, необхідно правильно підключити розширювальний бак до трубопроводів опалення. Для цього потрібно намітити трасу для труби, що проходить найкоротшим шляхом до місця приєднання. Вважається, що найкраще місце підключення для закритих мембранних бачків знаходиться на зворотному трубопроводі. Тільки не перед самим входом в котел, а до циркуляційного насоса (якщо він не встановлений на подачі) і супроводжує його запірної арматури. Нижче показана схема установки розширювального бака:
Обгрунтування такого врізки кілька:
- в обратку температура теплоносія значно нижче, що продовжить термін служби мембрани;
- якщо місце установки і врізання знаходиться на зворотному трубопроводі, то циркуляційний насос працює в комфортному режимі;
в подаючому трубопроводі твердопаливного котла може виникати критичний тиск і пароводяна суміш внаслідок перегріву з різних причин. Попадання цієї суміші в гумову «грушу» ємності призведе до того, що вона припинить виконувати свої функції.

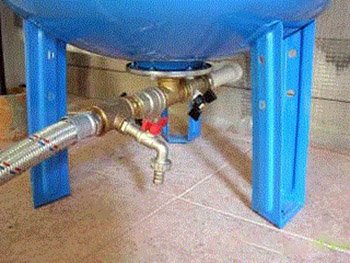

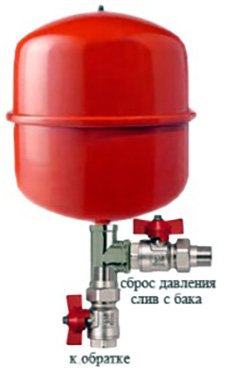

Насправді практика показує, що великої різниці для приєднання між подачею і обратку немає. Просто прийнято підключення розширювального бака до системи опалення через зворотний трубопровід, так надійніше. А ось що точно не завадить, так це відсікаючий кульовий кран на підводці, а ще краще – штуцер для спорожнення і другий кран. Тоді в будь-який момент бак можна відсікти від системи, злити з неї воду і зняти для ремонту або заміни.

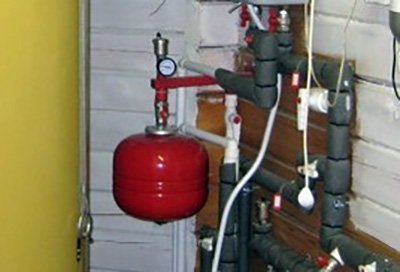

Рада. Для тих, у кого газовий котел не оснащений манометром або групою безпеки, незайвим буде вмонтувати її в контур розширювальної ємкості, використовуючи таку схему монтажу:
Вказівки щодо налаштування
Після монтажу і врізання апарату в теплову мережу потрібно здійснити його налаштування. Вона полягає в тому, щоб забезпечити необхідний тиск в повітряній камері, відповідну вашій системі. Це потрібно для уникнення гідроударів в мережі, їх може створювати мембрана бачка під час охолодження теплоносія і виштовхування його лишків з камери. Операція виконується в такій послідовності:
- коли монтаж бака закритого типу завершено, система заповнюється холодною водою;
- з допомогою клапанів і кранів Маєвського з труб і радіаторів видаляються повітряні пробки;
- вимірюється манометром тиск в системі, а потім в повітряній камері бачка;
- стравлюванням або підкачуванням тиск у камері встановлюється на 0.2 Бар нижче, ніж тиск у системі.
Тепер, коли вироблена правильна установка розширювального бачка з подальшою значенням, можна запускати котел. Тиск в ємності буде рости однаково плавно при нагріванні і охолодженні теплоносія.
Висновок
В принципі, монтаж компенсуючої ємності не є надто складною процедурою. Якісь спеціальні інструменти та пристосування теж не потрібні, достатньо звичайного набору, що є у кожного дбайливого господаря. Але щоб встановити бак в системі опалення і налаштувати його, треба бути уважнішими і не пропускати ніяких дрібниць. Тоді апарат прослужить довго і без проблем.
