Установка газового котла в приватному будинку, схема підключення

Зміст:

  • З чого почати?
  • Вимоги для установки котла
  • Монтажні роботи по установці котла
  • Рекомендації з монтажу настінного газового котла
  • Вимоги до димоходів
  • Висновок

Ви придбали для приватного будинку новий газовий котел і прийшов час йому зайняти своє місце в котельній. Для цього можна найняти спеціалізовану фірму або звернутися у відповідну службу. Але вартість установки у цьому випадку відчутно вдарить по гаманцю, в той час як є можливість здешевити процес. Так, деякі операції мають право виконувати тільки ліцензовані організації, але це – лише половина роботи, з рештою можна впоратися самостійно. Тут ми і розповімо про те, як проводиться установка газового котла в приватному будинку від початку до кінця.

З чого почати?

Оскільки для монтажу нового газовикористовуючого обладнання необхідно дотримуватися певних правил, то варто замовити всі роботи, які вимагають наявності ліцензії, газової служби:

  • Видача технічних умов.
  • Розробка проектної документації.
  • Виробництво робіт з приєднання до магістралі природного газу.

Інші дії ви зможете зробити самостійно. Спочатку треба отримати в службі газу технічні умови для встановлення газового обладнання. Ознайомтеся з ними або зніміть копію і тут же замовляйте у них проектну документацію. Коли вона буде готова, її потрібно буде погодити в газовій службі. Як неважко здогадатися, ця процедура – чиста формальність, після її завершення до вас додому приїде бригада і зробить монтаж газового котла в частині його підключення до паливної магістралі, про що буде складено відповідний акт.

Все, що вам залишиться зробити – це виконати обв’язку і підключення до системи опалення, прокладання електромереж. Тут і з’явиться можливість економити кошти, то роблячи все своїми руками, або за допомогою знайомих сантехніків. Останній етап – остаточне оформлення документів.

Установка газового котла в приватному будинку, схема підключення

Це лише короткий опис одного з можливих алгоритмів розв’язання задачі, але насправді не все так просто, адже газові котли повинні встановлюватися з дотриманням нормативних вимог, з ними не завадить ознайомитися ще на етапі вибору теплогенератора.

Вимоги для установки котла

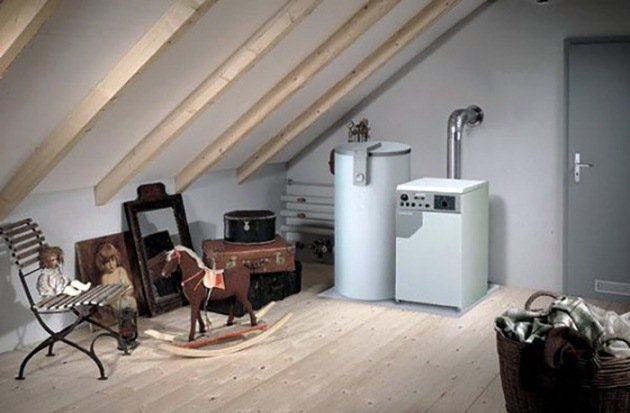

В першу чергу треба врахувати всі вимоги до приміщення, куди передбачається помістити джерело тепла. Варіанти такі:

  • кухня;
  • кімната всередині будинку, що примикає до однієї з зовнішніх стін, і яка має вікна;
  • приміщення в цокольному або підвальному поверсі;
  • у зовнішній прибудові.

У кухні нормативи на установку дозволяють розмістити підлоговий або настінний агрегат теплопродуктивністю до 60 кВт. Обладнання з показниками від 60 до 150 кВт можна ставити в окремій кімнаті на будь-якому поверсі, а від 150 до 350 кВт – тільки на першому або цокольному поверсі, в підвалі або прибудові. При цьому важливо дотримання розмірів окремої кімнати або пристраиваемой частини, вони не можуть бути менше, ніж прописано в нормативах. Мінімальна нормативна висота такої кімнати – 2.5 м для будь-якої потужності у зазначених межах.

Установка газового котла в приватному будинку, схема підключення

Примітка. Величини теплової потужності, прописані в нормативах і впливають на умови встановлення котла, — це сумарна потужність всіх агрегатів в котельні, у тому числі і працюючих на потреби ГВП.

Для теплогенераторів продуктивністю до 150 кВт у відповідності з нормами найменший об’єм приміщення для установки газового котла становить 15 м3, крім цього, на кожен кВт водогрійного обладнання до даного об’єму додається 0.2 м3. Якщо ж сумарний показник всіх агрегатів перевищує 150 кВт, розміри приміщення не нормуються. Зате діють правила встановлення і безпечної експлуатації котлів, згідно з яким треба витримати технологічні просвіти між агрегатами і стінами кімнати, вони приймаються з міркувань зручності обслуговування і доступу до всіх систем в котельні. Розміри проходів у відповідності з правилами дотримуються такі:

  • Від виступаючої частини газопальникового пристрою до стіни з лицьової сторони теплогенератора – не менше 1 м.
  • Якщо в інструкції з експлуатації агрегату написано, що потрібно обслуговувати його збоку або ззаду, то доведеться витримати ширину проходу 1.5 м, коли ж такого запису немає, а потрібно забезпечити доступ до іншому обладнанню або арматурі, то досить зробити просвіт 700 мм. В інших випадках вимоги щодо монтажу висуваються в документах на виріб від заводу – виробника.
  • Якщо в котельній планується поставити 2 джерела тепла, то не варто їх розміщувати один навпроти одного, оскільки доведеться забезпечити просвіт між виступаючими частинами пальників не менше 2 м.
  • Не можна нічого прокладати через проходи на висоті нижче, ніж 2 м.

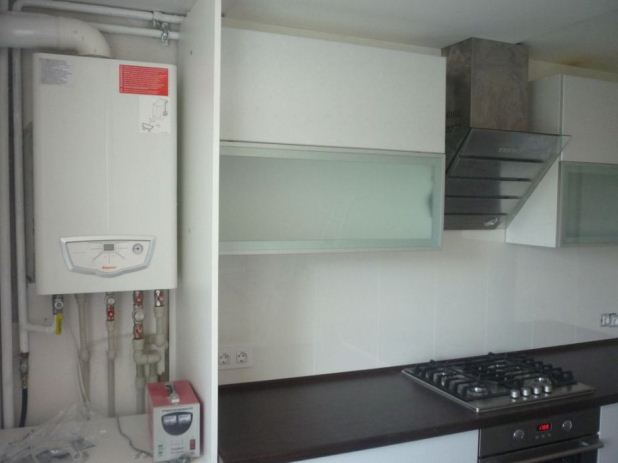

Для кухні, де допускається розміщувати не надто потужне опалювальне обладнання (до 60 кВт), не пред’являються найжорсткіші вимоги до встановлення газових котлів. Потрібно лише дотримуватися нормативу за обсягом, наведений вище, а ще забезпечити повітрообмін в кількості 3 рази за 1 год. Додатково потрібно подавати припливне повітря для горіння палива, його витрати для кожного агрегату вказано в технічних характеристиках. Даний норматив діє для всіх видів котелень.

Установка газового котла в приватному будинку, схема підключення

Примітка. Для теплогенераторів з закритою камерою норми установки газових котлів не змушують забезпечувати подачу повітряної суміші на горіння, так як вони забирають повітря безпосередньо з вулиці допомогою коаксіального димоходу, про що буде сказано нижче.

У нормативних документах пропонується організувати вентиляцію для котла на кухні з допомогою витяжної шахти і припливної решітки, вбудованої у вхідні двері. Прохідний перетин цієї решітки також нормується, його площа не може бути менше 0.025 м2. Таким же способом можна влаштувати повітрообмін і в окремих топкових. Труднощі з подачею свіжого повітря можуть виникнути в підвальних або цокольних поверхах, не виключено, що для відповідності технічним умовам знадобиться поставити спеціальний припливний вентилятор.

В котелень, які знаходяться на першому, цокольному поверсі або в прибудові, потрібні віконні прорізи з площею скління не менше 0.03 м2 на кожен кубометр об’єму кімнати. До пристроенному приміщенню також висуваються вимоги по вогнестійкості стін, окремого фундаменту і вхідних дверей. Крім того, прибудову можна споруджувати на чільному фасаді будівлі, а при зведенні треба відступити від найближчого вікна або двері 1 м по горизонталі.

Слід зазначити, що вимоги для газового котла, розташованого в дерев’яному будинку, ідентичні нормативами для будівель з інших матеріалів, тобто, правила пристрою котелень єдині для всіх будівель.

Монтажні роботи по установці котла

Коли відповідне приміщення вибрано і під нього виконана проектна документація, можна приступити до власноручного встановлення теплогенератора на місце. Для цього знадобиться схема підключення газового котла в приватному будинку, яка обов’язково має бути присутня у проекті. На ній показано місце установки, відстань до всіх огороджувальних конструкцій і технічні вимоги до виробництва робіт.

Найчастіше встановлення підлогових газових котлів вимагає пристрою фундаменту. У багатьох випадках він і не потрібен, наприклад, коли в приміщенні влаштована якісна стяжка, а вага агрегату не перевищує 50 кг. Якщо ж маса обладнання більше цього значення, то доведеться підготувати підставу. Для цього треба зруйнувати існуючу стяжку, насипати подушку з щебеню і ретельно її утрамбувати. Потім зв’язати сітку з арматури періодичного профілю діаметром від 8 до 12 мм, укласти її на готову основу і залити бетоном.

Установка газового котла в приватному будинку, схема підключення

Щоб витримати технологію установки газових котлів, розміри фундаменту в плані повинні перевищувати 50 мм габарити устаткування, а по висоті його роблять виступаючим на 50-100 мм над рівнем стяжки. Повне застигання бетонної плити відніме у вас мінімум 2 тижні, це треба врахувати при плануванні робіт.

Далі, зверху на фундамент кладуть вогнетривку прокладку з азбесту або металу і ставлять на неї теплогенератор, відрегулювавши ніжки агрегату таким чином, щоб витримати чітку горизонталь. Після цього, користуючись схемою монтажу газового котла, проводиться його приєднання до всіх інженерних мереж, крім паливної магістралі. Це з’єднання, як вже говорилося вище, здійснює ліцензована організація.

Рекомендації з монтажу настінного газового котла

Установка газового котла в приватному будинку, схема підключенняЩоб провести монтаж настінного газового котла в приватному будинку, не потрібен фундамент, а міцну основу у вигляді зовнішньої стіни, що в змозі витримати вагу агрегату. Насамперед на ній робиться розмітка, яка показує, де буде підвішений сам теплогенератор і в якому місці вийде димохідна труба. Потім за допомогою перфоратора в цьому місці просвердлюється наскрізний отвір, в який вставляється гільза з металу.

У тому, щоб підвісити настінний газовий котел, немає особливих складнощів. Якщо дія відбувається на кухні в квартирі або будинку, необхідно прийняти заходи по захисту меблів від сміття і після цього приступати до процесу кріплення. Складності можуть виникнути при монтажі важких агрегатів, чия потужність досягає 120 кВт, тут не обійтися без помічника.

Примітка. Коли навісний котел кріпиться до стіни, що складається з горючого матеріалу, то потрібно виготовити спеціальний кронштейн, дозволяє зробити просвіт 45 мм між поверхнею стіни і задньою панеллю нагрівника. Також до стінки слід прикріпити лист з негорючого матеріалу, що грає роль захисного екрана.

В останню чергу виконується обв’язка газового котла і влаштування димаря. Тут треба компактно розмістити під корпусом теплогенератора крани та іншу арматуру, щоб все виглядало акуратно і в той же час була можливість розібрати або змінити будь-який елемент. Тому, коли в будинку схема опалення зроблена з поліпропіленових труб, то крани і грязьовик краще використовувати бронзові, а пластикові труби приєднувати через різьбові перехідники. В цьому відношенні дещо складніше встановлення двоконтурного газового котла, де потрібно буде прокласти труби для ГВП і правильно підключити їх до відповідних патрубків.

Вимоги до димоходів

По суті, вимоги до димоходів підлогових і настінних газових котлів ідентичні, різниця може бути в самій конструкції газоходу. Це залежить від пристрою джерела тепла:

  • Теплогенератори з відкритою камерою згоряння беруть повітря з приміщення і викидають продукти спалювання через традиційний димохід з природною тягою.
  • Агрегати, обладнані закритою камерою, затягують повітря з вулиці примусово, за допомогою вентилятора через двостінні трубу, одночасно служить газоходом (коаксіальний димар).

Установка газового котла в приватному будинку, схема підключення

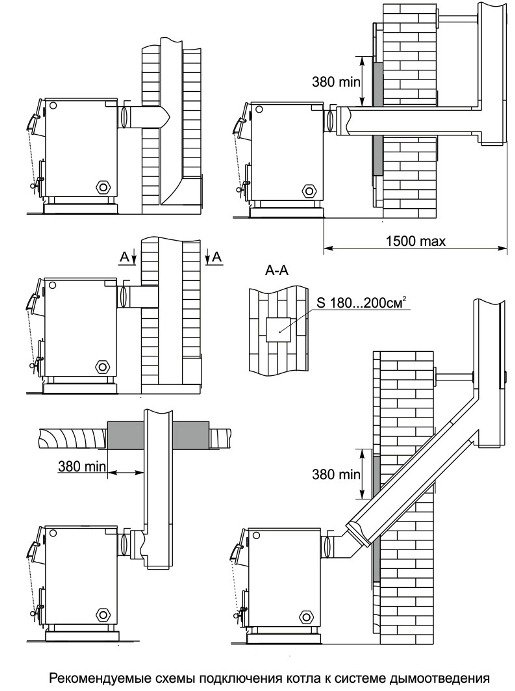

Традиційний димохід для газового казана влаштовується в товщі стіни або підвішується зовні будівлі. Переріз вихідного патрубка з агрегату визначає діаметр всього димоходу, він повинен бути такого ж розміру, а краще – на 20-50 мм більше. Горизонтальний ділянку, що сполучає котел з димової трубою, в ідеалі виконується довжиною 1 м, максимально допустима довжина – 2 м.

Нижче місця врізки обов’язково потрібна дверцята для прочищення і внутрішнього огляду, а глухий торець вертикальної труби забезпечується системою зливу конденсату. Здійснюючи монтаж димоходу котла, треба пам’ятати, що не допускається вихід труби накривати парасолями, дефлекторами, флюгерами і так далі. У відповідності з нормативами можна поставити тільки звужує сопло.

Установка газового котла в приватному будинку, схема підключення

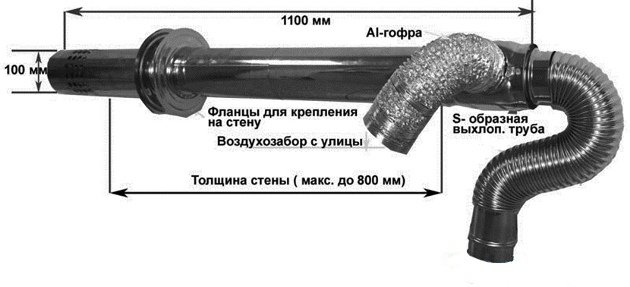

На відміну від традиційних витяжних каналів для продуктів спалювання встановити двостінний димар для теплогенераторів з закритою камерою набагато легше. Проробивши в зовнішній стіні отвір необхідного діаметра і вмонтувавши в нього металеву гільзу, проводиться монтаж коаксіального димоходу, що представляє собою горизонтальну двостінні трубу певної довжини. Єдина умова, обов’язкове дотримання, — це невеликий ухил у бік виходу диму. Він робиться для того, щоб утворюється в повітряному тракті конденсат не затікав у котел.

Висновок

Отже, виконання монтажу та обв’язки котла своїми руками – завдання хоч і непроста, але цілком здійсненна. Знадобиться багато часу та терпіння для оформлення всієї документації, а от самі монтажні роботи займуть максимум 3-4 дні, а то й менше. Тут важливо добре підготуватися і заздалегідь придбати всі елементи схеми обв’язки, а також деталі кріплення.
