Установка циркуляційного насоса в систему опалення: схема монтажу

Зміст:

• Де треба ставити насос?
• Рекомендації по монтажу
• Порядок виконання робіт
• Висновок

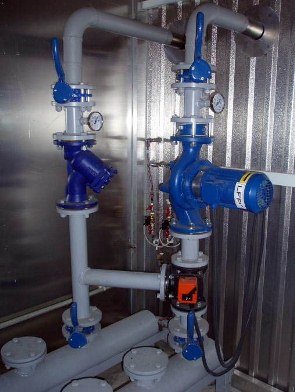

Принцип примусової циркуляції теплоносія став неодмінним атрибутом сучасних систем водяного опалення. Той факт, що нагнітання води насосом має перевагу перед старими самотечными системами, ні у кого сумнівів уже не викликає. Тому в більшості приватних осель вже виконана або незабаром відбудеться установка циркуляційного насоса в систему опалення. Не кажучи вже про знову монтуються інженерних мережах, де він присутній ще зі стадії проектування. Розглянемо, як правильно виконати роботи з монтажу насоса та його підключення.

Де треба ставити насос?

Роль перекачивающего пристрою в опалювальних системах всім зрозуміла. Але часто виникають питання з місцем його монтажу. Тут варіантів всього два:

• на подаючому трубопроводі після котла і групи безпеки;
• на зворотній магістралі безпосередньо перед котлом.

Кількість прихильників монтажу в зворотному трубопроводі велике, але мало хто з них може аргументувати свою позицію, як і любителі ставити агрегат на подачі. Так от, на практиці місце установки абсолютно не грає ролі і не робить ніякого впливу на роботу і теплову потужність системи. Також помилкові твердження, що завдяки більш низької температури в зворотній лінії насос прослужить довше, тягти легше, ніж штовхати та інші висловлювання в тому ж дусі.

У приватних будинках температура в прямому трубопроводі рідко досягає 70 ?С, не кажучи вже про розрахункових 90 ?С. Виняток – холодні північні регіони, але там підхід до питань обігріву будівель стоїть дещо серйозніше. Самі ж циркуляційні агрегати розраховані на високу температуру води і заклинивают вони з інших причин, наприклад, з-за низької якості теплоносія, що містить різні домішки. З точки зору гідравліки монтаж циркуляційного насоса можна здійснювати на будь-яку з двох гілок, параметри системи від цього не зміняться.

Тоді чому найчастіше агрегат ставлять на зворотну магістраль? Все досить просто. В разі якоїсь несправності і перегріву котла вода у його баку почне закипати, і пароводяна суміш рушить в систему. Але ж насос може перекачувати тільки нестисливу середовище, тобто рідина. Коли до нього потрапить пар, процес перекачування припиниться, теплоносій в мережі зупиниться, а котел очікує вибух, якщо не вжити заходів.

Важливо. Більшість сучасних теплогенераторів добре захищені від перегріву, тут турбуватися не про що. В цьому відношенні небезпеку представляють лише твердопаливні котли, тому біля них треба виконувати монтаж насоса лише в обратку.

Рекомендації по монтажу

Перекачивающий агрегат монтується в мережу з дотриманням певних правил і вимог. З метою ознайомлення перерахуємо всі правила установки насосів:

• агрегат може працювати як у вертикальному, так і в горизонтальному положенні. При монтажі треба дотримуватися напрям потоку рідини, вказаний на корпусі стрілкою;

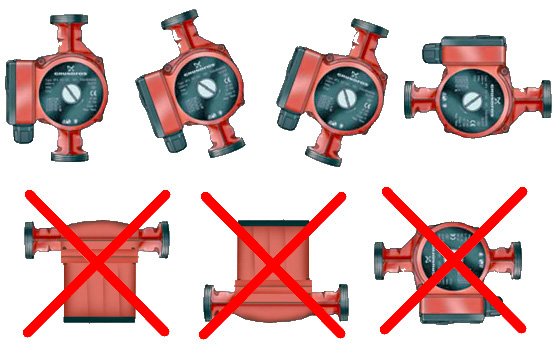

• при установці агрегату необхідно дотримуватися його орієнтацію в просторі. Насос треба ставити так, щоб його ротор знаходився в горизонтальному положенні, а не «головою» вгору або вниз, як показано нижче на малюнку;
• щоб насос можна було зняти для обслуговування чи ремонту, до і після нього ставиться запірна арматура;
• агрегат встановлюється на байпасній лінії, а на прямій ставиться кран, тоді в разі його відключення, система зможе продовжити роботу без примусової циркуляції;
• якщо проводиться установка циркуляційного насоса у відкриту систему опалення, то сітчастий фільтр (грязьовик) краще поставити на байпасі, перед насосом, але після крана. В напірних мережах грязьовик повинен бути встановлений перед байпасом, а при обв’язці твердопаливного котла – перед триходовим клапаном.

Рада. Агрегат не рекомендується також ставити горизонтально клемної коробкою вниз. Якщо не виходить інакше, то потрібно відвернути 4 гвинти кріплення корпусу, повернути його на 180? разом з коробкою і закрутити гвинти на місце.

Є один тонкий момент. У схемі, де примусова циркуляція теплоносія була задумана спочатку, ставити байпас часто не має сенсу. Адже без насоса вода по трубах все одно не потече, оскільки не ті ухили, діаметри і так далі. Тому сміливо можна вбудовувати агрегат у зворотний трубопровід між розширювальним баком і котлом, що і демонструє представлена на малюнку схема установки циркуляційного насоса в систему опалення:

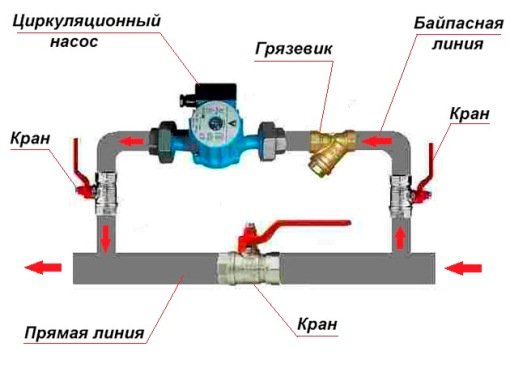

Байпасні лінію для насоса треба монтувати тільки в системах, раніше зроблених як самопливні. Нижче на малюнку показана відповідна цієї нагоди схема монтажу:

Рада. Іноді замість кульового крана на прямій лінії гравітаційної системи встановлюють зворотний клапан пелюсткового типу. Поки функціонує насос, він своїм тиском підпирає пелюстка клапана і пряма лінія закрита. Але як тільки відключать електрику, перекачивающий агрегат зупиняється, тиск падає, і клапан на прямій лінії відкривається. Таким чином, система переходить в режим природної циркуляції автоматично.

Порядок виконання робіт

Щоб встановити і підключити насос своїми руками, потрібно дотримуватися наступний порядок провадження робіт:

• якщо котел працює, то треба його зупинити і дати час теплоносію охолонути;
• спорожнити систему або котлової контур, якщо передбачена така можливість. Коли обв’язка теплогенератора виконана правильно, зливати з нього воду не доведеться, достатньо відсікти його від системи з допомогою відповідної арматури;
• якщо система – самотечная, то байпасний вузол з насосом і кранами можна зібрати заздалегідь;
• виконати вставку вузла або тільки насоса в подаючий або зворотний трубопровід, дотримуючись правил, викладених вище;
• здійснити електричне підключення циркуляційного насоса.

Рада. Ми не будемо винаходити велосипед і пропонувати тут схему електричних з’єднань. Така є в інструкції з експлуатації будь-якого агрегату, навіть китайського виробництва.

Подальші дії полягають у заповненні системи водою та стравлювання з неї повітря з допомогою кранів Маєвського і клапанів. Далі, не завадить провести огляд місця монтажу з метою виявлення протікань. Якщо їх немає, то можна сміливо запускати циркуляційний насос в роботу. Не забудьте відкрити крани, відсікають агрегат і перекрити пряму лінію, якщо він встановлений на байпасі.

Висновок

З першого погляду можна подумати, що правильно встановити циркуляційний насос не представляє особливої праці. Це й насправді так, якщо є досвід монтажних робіт. Коли такого досвіду немає, радимо добре вивчити документацію, що додається до виробу виробником.
