Завдяки розвитку нових технологій у домовласників з’явилася можливість здійснювати контроль та дистанційне керування опаленням заміського будинку за допомогою мережі GSM або ж через інтернет. Причому організувати такий контроль можна практично з будь опалювальним обладнанням. Крім того, більшість подібних систем підтримує декілька додаткових корисних функцій. Детальніше про роботу автоматичних систем контролю і управління опаленням приватних будинків ви зможете дізнатися з цієї статті.
Як працює вузол контролю та управління

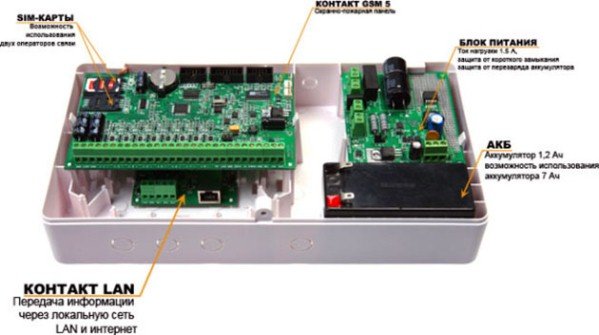

Основою системи є спеціальний електронний блок, що має 1 або кілька слотів (гнізд) для встановлення звичайних SIM – карт стільникового зв’язку. Більш досконалі моделі оснащені і роз’ємом LAN, куди підключається кабель інтернет-з’єднання. Також до приладу приєднуються різні датчики – температури, тиску, пожежної сигналізації і так далі. Окремими кабелями електронний блок стикується з котлом та іншими домашніми системами опалення або сигналізації.

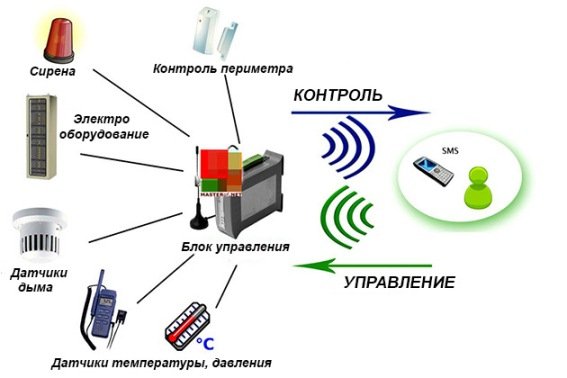

Електронний вузол керування опаленням працює наступним чином. Після первинної настройки процесор «знає» про нормальних робочих умовах опалювальної системи. Коли який-небудь з датчиків фіксує порушення цих умов, наприклад, зниження температури в заміському будинку, то процесор дає команду GSM модулем відправити інформує СМС на номер домовласника. Останній може і сам у будь-який момент перевірити показання всіх датчиків, відправивши на SIM – карту блоку управління СМС відповідного змісту.
У звичайному режимі автоматизований вузол керування системи опалення діє як виносний пульт з терморегулятором исследит за підтриманням у приміщеннях встановленої температури. Господар будинку може з допомогою СМС дати команду підняти або опустити цю температуру, тоді процесор блоку управління передає команду контролера газового котла на включення або виключення пальника. До речі, управляти можна котлами на будь-якому паливі, обладнаними контролером.
Важливо. Дистанційно управляти простими незалежними теплогенераторами, не мають електронних систем, не вийде. Їх роботу можна тільки контролювати по датчикам і при виникненні нештатної ситуації робити якісь фізичні дії самостійно.

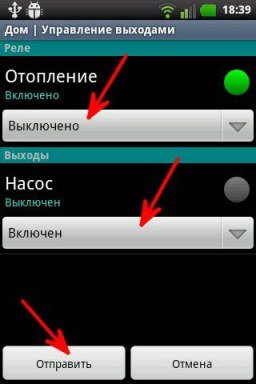

Управління через інтернет відбувається таким же чином, тільки по іншому каналу зв’язку між домовласником і електронним блоком в будинку. Для роботи системи на смартфон встановлюється спеціальний додаток, що відстежує всі параметри в режимі реального часу. Також ця інформація доступна з будь-якого комп’ютера, потрібно тільки авторизуватися на сайті виробника. Подібними системами управління опаленням можуть додатково комплектуватися котли європейських виробників.
Приміром, теплогенератори VIESSMANN оснащуються «рідним» блоком Vitocom 100, сумісним з контролерів Vitotronic. У Російській Федерації найбільш поширені модулі віддаленого GSM управління КСИТАЛ і MASTERSENSOR вітчизняного виробництва. Вони досить надійні і знаходяться в доступній ціновій категорії.
Основні і додаткові функції
Найпростіша система, за допомогою якої здійснюється управління опаленням в заміському будинку через GSM, має такий набір основних функцій:
- контроль над температурою повітря в будинку і теплоносія;
- формування щоденного звіту в автоматичному режимі;
- контроль наявності напруги 220 вольт в будинкової мережі;
- відключення і включення декількох електроприладів по команді або в разі аварії, в тому числі і котла;
- підтримка заданої температури в будинку і її зміни дистанційно;
- можливість приєднання власної акумуляторної батареї, щоб не залежати від зовнішніх джерел.

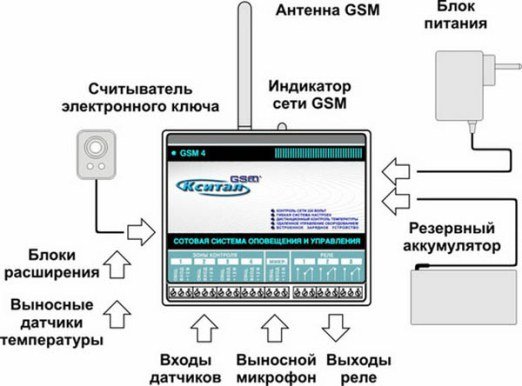

Кількість додаткових функцій приладів обмежена числом підключаються датчиків і виконавчих реле самого електронного блоку управління опаленням. У апаратів КСИТАЛ кількість реле – 3 шт., до них можна приєднати теплогенератор та ще 2 одиниці будь-якого іншого обладнання, хоча б циркуляційний насос і сигналізацію. Кількість датчиків, що підключаються – від 4 до 12, що робить можливим реалізацію таких функцій:
- моніторинг тиску в системі опалення з твердопаливним котлом і його відключення;
- контроль над рівнем дизельного або іншого рідкого палива в живильному бачку;
- відстеження кількості гранул у бункері пелетного теплового агрегату;
- охорона периметра з датчиками руху;
- включення пожежної сигналізації по сигналу датчиків задимлення і полум’я;
- накладання водяної магістралі електроклапаном по сигналу датчика протікання;
- управління будь-якою побутовою технікою дистанційно за допомогою стільникового телефону.
Примітка. У блоках КСИТАЛ того ж є вбудований мікрофон, що дозволяє на відстані через телефон прослуховувати приміщення, де він встановлений.
Всі перераховані дії супроводжуються відправкою СМС домовласникові і ще на 9 номерів, які завчасно він внесе в пам’ять приладу. Як вже писалося вище, користувач може керувати опаленням будинку і декількома іншими системами відправкою голосових або СМС — команд.
Рекомендації по установці

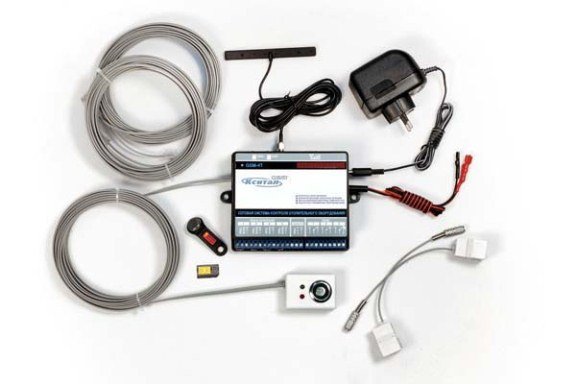

Простий автоматизований вузол відстеження та управління системи опалення типу КСИТАЛ можна поставити своїми руками, якщо добре вникнути в інструкцію з експлуатації. Кріплення приладу і монтаж датчиків не представляють особливої складності, як і їх підключення. Поставляються в комплекті кабелі мають достатню довжину, щоб рознести датчики по всьому будинку. Але є нюанси, які обов’язково потрібно врахувати при організації управління опаленням.
Перший – наявність хорошого GSM покриття в місці проживання. Буває, що в одному місці є покриття кількох операторів стільникового зв’язку, але жодне з них не працює стабільно. На цей випадок КСИТАЛ оснащений двома слотами для SIM – карт, щоб дублювати повідомлення. Другий нюанс – перед постановкою SIM – карти в гніздо треба зв’язатися з оператором і відключити розсилку будь-якого рекламного контенту у вигляді СМС. Подібні повідомлення, що приходять на номер приладу, можуть викликати збої в його роботі.
Рада. SIM – карту для блоку управління опаленням краще придбати нову з «чистою» історією використання.
Такі ж рекомендації можна дати і щодо апаратів, взаємодіючих з господарем через інтернет. Кабель, підключений до LAN – входу, не повинен йти від роутера або модему, що живиться від мережі 220 В. Інакше при відключенні електрики пропаде і канал зв’язку. Самі ж прилади повинні завжди мати власний акумулятор, який може забезпечити їх роботу не менше, ніж на 3 доби. Докладні рекомендації по монтажу КСИТАЛА можна отримати, переглянувши відео:
Висновок
Установка блоків дистанційного керування обігрівом та іншими важливими системами заміського будинку дозволить не тільки підвищити комфорт і зручність в експлуатації. Це засіб розумно витрачати енергоносії, зменшуючи температуру і вимикаючи непотрібне обладнання, коли вдома нікого немає. Не кажучи вже про попередженні різних аварійних ситуацій або пожежі у вашу відсутність.
