Тупикова система опалення – схема для приватного будинку

Зміст:

• Що таке тупикова система опалення?
• Види тупикових систем
• Рекомендації по монтажу
• Висновок

Найбільш популярні в приватному домобудівництві двотрубні системи бувають кількох різновидів. Кожна з них має право на існування і застосовується відповідно до обставин і умов, що склалися, але найчастіше зустрічається тупикова система опалення приватного будинку. У даній статті ми розглянемо, що собою являє така схема і спробуємо розібратися, чим вона краще за інших.

Що таке тупикова система опалення?

Як ви вже зрозуміли, дана система відноситься до двухтрубным, оскільки однотрубна схема являє собою замкнутий контур. Щоб переконатися в тому, що система – тупикова, досить простежити рух теплоносія до і після радіаторів. У нашому випадку нагріта вода спочатку рухається по подавального трубопроводу в одному напрямку, поки не затече в радіатор. Віддавши тепло, вона йде в зворотну магістраль і протікає вже в протилежному напрямку, назустріч подає потоку, після чого потрапляє назад в котел.

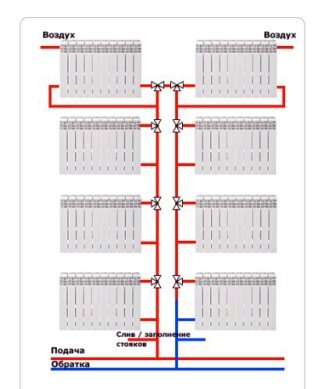

Для довідки. Тупикової може бути і однотрубна система, але це швидше виняток, ніж правило. Нижче на малюнку представлена така тупикова система з нижньою розводкою і вертикальними стояками з триходовими клапанами на підключення радіаторів. Неважко помітити, що вона складна у виконанні та влетить у копієчку того, хто зважиться на її монтаж. Тому розглядати цей варіант ми не станемо.

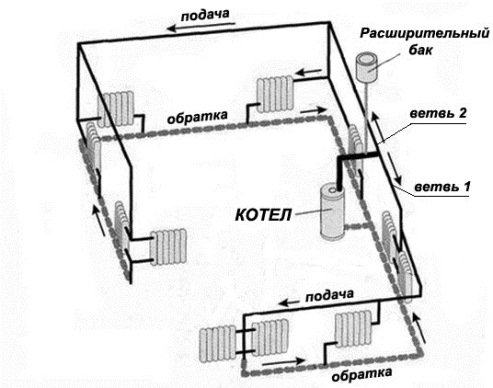

Не варто думати, що тупикова схема застосовна тільки при наявності примусового спонукання за допомогою циркуляційного насоса. Звичайно, найчастіше в приватних будинках використовується саме такий спосіб переміщення теплоносія, так як це дозволяє підбирати найменші діаметри труб. Але останнім часом багато домовласники в силу різних обставин прагнуть до незалежності, а тому намагаються впроваджувати у себе в оселі схеми тупикової системи з верхньою розводкою і природним плином води. Найпоширеніші з них показані на рисунку:

Як видно на малюнку зліва, система поділяється на 2 замкнутих гілки з практично однаковим числом батарей у кожній (5 і 6 шт.). Загальна кількість приладів – 11, при самотеке їх не варто «вішати» на одну гілку, інакше циркуляція в найдальших радіаторах буде мінімальною, як і прогрів. До речі сказати, навіть при наявності насоса такий поділ – тільки на користь, чим менше батарей навантажує тупикову гілку, тим краще.

Головна перевага тупикової системи над іншими двотрубними схемами – простота розрахунку та монтажі, а також найнижча вартість проекту в цілому.

Як приклад для порівняння покажемо ще 2 види двотрубних систем:

• з попутним плином теплоносія;

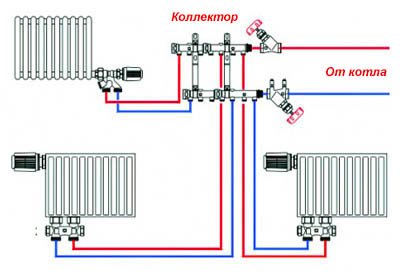

• променева (колекторна схема.

Щодо гідравліки обидва цих варіанти перевершують складну схему. При попутному рухові теплоносій, виходячи з кожної батареї, спрямовується по магістралі в тому ж напрямку. Відстань, преодолеваемое водою в подавальному і зворотному трубопроводі від кожного радіатора однаково, звідси хороша збалансованість всієї мережі. Притому що тупикова і попутна система опалення подають до всіх приладів теплоносій з однаковою температурою, остання складніше і обійдеться набагато дорожче за матеріалами.

Колекторний спосіб доставки тепла ще більш прогресивний, це найбільш зручна в плані регулювання і надійна система. Але вона ж і сама дорога, хоча в котеджах великої площі і з високими вимогами до інтер’єру приміщень альтернативи променевою схемою може і не знайтися.

Види тупикових систем

Різновидів таких систем існує дві:

• горизонтальна;
• вертикальна.

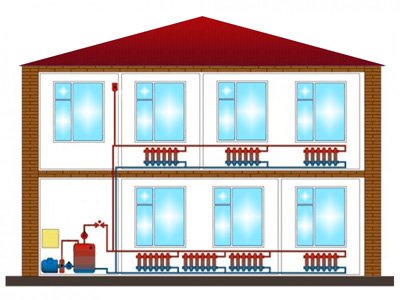

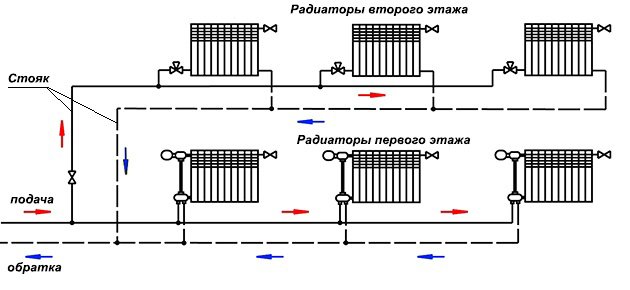

Класична горизонтальна схема з нижньою розводкою була представлена вище на першому малюнку. У тому випадку, коли будинок – двоповерховий, а кількість опалювальних приладів невелика, то конфігурація системи приймає наступний вигляд:

Від котельні установки відразу ж йде поділ на 2 гілки: одна проходить через перший поверх і живить розташовані на ньому батареї, а друга переходить у вертикальний стояк і таким чином приносить тепло до радіаторів другого поверху. Схема буде працювати надійно і стійко, якщо кількість нагрівачів, навантажувальних кожну гілку, буде в межах 10 шт. Коли правильно підібрані діаметри трубопроводів, то балансування не доставить безлічі клопоту, особливо якщо задіяти на кожному відгалуженні балансувальні вентилі з автоматичними регуляторами перепаду тиску.

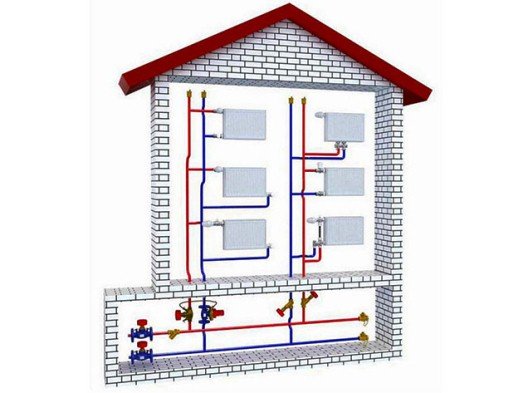

Таким же методом можна зробити розводку і в триповерховому будинку, тоді гілок стане 3: одна горизонтальна і дві на стояку. Але коли кількість радіаторів велике або ж в будинку складна планування, що не дозволяє класти труби приміщень, то є інше рішення — вертикальна тупикова система опалення двоповерхового будинку, що представлена нижче:

До двох горизонтальних магістралей в зручних місцях приєднуються вертикальні стояки, які проходять по всіх поверхах. Бажано, щоб опалювальні прилади на різних поверхах стояли один над іншим або з невеликим зсувом, інакше доведеться додатково тягнути труби по кімнатах. До одного стояка з кожної сторони рекомендується приєднувати не більше 2 батарей. Але коли з різних причин треба підключити більше, то це ускладнить налаштування системи, доведеться балансувати кожне горизонтальне відгалуження.

Примітка. Показані в цьому розділі схеми розраховані лише на роботу в мережі з циркуляційним насосом, самопливом вертикальна схема функціонувати не буде.

Рекомендації по монтажу

Ми не будемо тут перераховувати загальновідомі правила ведення робіт, до того ж вони можуть відрізнятися в залежності від матеріалу труб. Але деякі моменти нагадати не завадить, це вбереже вас від помилок, переробок і пов’язаних з ними зайвих витрат:

• пам’ятайте, що схема тупикової системи опалення, як і будь-який інший, розраховується на внутрішні діаметри труб. Коли на кресленні позначення ДУ15 або DN15, воно вказує на внутрішній розмір труби, а ?26х3 означає зовнішній діаметр і товщину стінки. Не помиліться при закупівлі матеріалів;
• при наявності декількох тупикових гілок на кожній ставиться запірно-регулювальна арматура. Сучасні крани часто оснащують штуцер для зливу води, такі і треба підбирати, це допоможе спорожняти систему частково;
• як гравітаційної, так і насосній системі важливо дотримуватися ухили магістралей. У першому випадку це 5 мм на 1 м, у другому – 2-3 мм на 1 м;
• радіаторні термостати для природного та примусового руху теплоносія – різні. Вироби, пристосовані під самоплив, мають більшу пропускну здатність. Якщо переплутаєте, то природній циркуляції не буде;
• від передостаннього нагрівача до тупиковому прокладають самі менші по діаметру труби, такі як на підводках.

Висновок

З вищесказаного можна зробити висновок, що схема двотрубної системи тупикової опалення найбільш поширена в силу своєї простоти і доступності. Зібрати її в невеликому будинку не складе великої складності навіть малосведущему в теплотехніці людині. Що стосується котеджів в 2-3 поверху, то тут не обійтися без попередніх розрахунків гідравліки, особливо коли гілки мають значну протяжність.
