У господарів квартир і приватних будинків, власноруч займаються обслуговуванням опалювальних систем, дуже часто виникає питання – який тиск в системі опалення вважається нормальним і що робити, якщо воно «скаче» в ту або іншу сторону? Розібратися в даних питаннях і підказати вірне рішення в ситуаціях зі зміною тиску і є метою нашої статті.
Трохи теорії
Щоб добре розуміти, що таке робочий тиск в системі опалення приватного будинку або багатоповерхівки і з чого воно складається, наведемо трохи теоретичної інформації. Отже, робочий (повне) тиск – це сума:
- статичного (манометричного) тиску теплоносія;
- динамічного напору, що викликає його рух.
До статичного відноситься тиск водяного стовпа і розширення води в результаті її нагрівання. Якщо систему опалення з найвищою точкою на рівні 5 м заповнити теплоносієм, то в нижчій точці виникне тиск, що дорівнює 0.5 Бар (5 м водяного стовпа). Як правило, внизу розташовується теплове обладнання, тобто, котел, чия водяна сорочка приймає на себе це навантаження. Виняток — тиск води в системі опалення багатоквартирного будинку з котельні, розташованої на даху, тут найбільше навантаження несе сама нижня частина трубопровідної мережі.

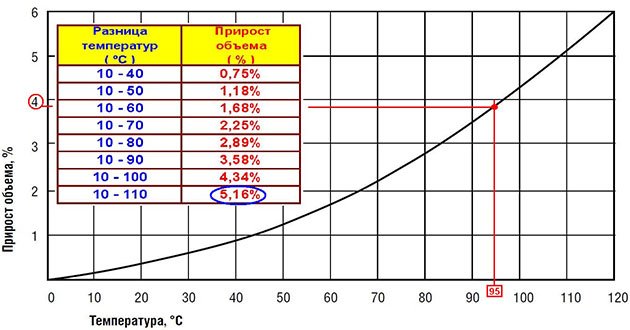

Тепер нагріємо теплоносій, що знаходиться в стані спокою. В залежності від температури нагріву обсяг води стане збільшуватися згідно з таблицею:
Коли система опалення відкрита, то частина рідини вільно перетече в атмосферне розширювальний бак і приросту тиску в мережі не буде. При закритою схемою мембранна ємність теж візьме частину теплоносія, але тиск у трубах при цьому зросте. Саме високий тиск виникне, якщо в мережі задіяти циркуляційний насос, тоді до статичного додасться динамічний напір, що розвивається агрегатом. Енергія цього напору витрачається на примус до циркуляції води та подолання тертя об стінки труб і місцевих опорів.

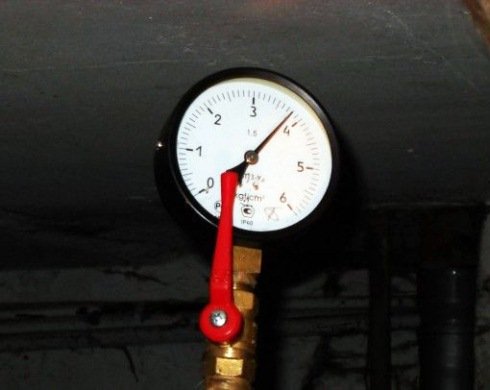

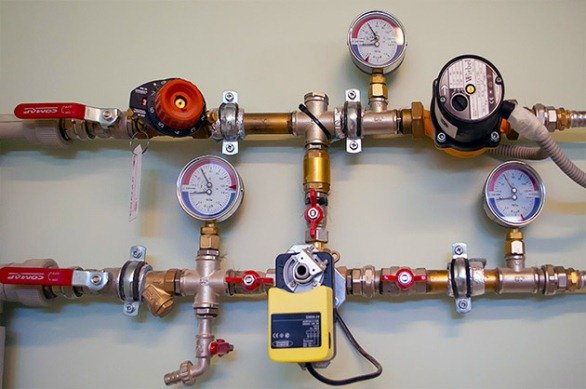

Важливо. Для настройки та контролю вимірювання тиску завжди проводиться в самій нижній точці, біля котла, де воно найвище. Саме з цією метою в приміщенні котельні встановлюють манометри.
Тиск в системі багатоповерхового будинку
Системи в будівлях підвищеної поверховості характеризуються високим статичним тиском теплоносія. Воно зростає разом з висотою будинку, так як вище стає стовп води в трубах. Відповідно, для його подолання використовуються потужні насоси з сухим ротором. Наприклад, тиск в опалювальній системі багатоповерхового будинку, чия схема показана нижче, повинно складати не менше 5 Бар.
На подолання підйому буде потрібно близько 3 Бар і на тертя з місцевими опорами – ще близько 2 Бар з запасом. На манометрах, встановлюваних у підвальних теплових пунктах висотних будівель, можна побачити значення від 4 до 7 Бар. Взагалі, в системі центрального опалення, а точніше, в подавальній магістралі, нерідко підтримується тиск 12-15 Бар. Все залежить від протяжності траси до найближчої ТЕЦ.
Висновок. При централізованому теплопостачанні в умовах квартири вимірювати, а тим більше намагатися знизити максимальний тиск в системі – безглуздо. Навіть якщо зняти показання манометра в тепловому пункті, то це нічого не дасть, у квартирах на різній висоті вони все одно будуть відрізнятися. Все, що може хвилювати господаря квартири – це ефективність роботи і термін служби радіаторів. У багатоповерхівках краще не ставити чавунні батареї, вони можуть витримати лише близько 6 Бар.
Тиск в системі опалення приватного будинку
Все зрозуміло, коли в будинку змонтована відкрита система, що сполучається з атмосферою через розширювальний бак. Навіть якщо в ній задіяний циркуляційний насос, то тиск у розширювальному баку буде ідентично атмосферного, а манометр покаже 0 Бар. В трубопроводі відразу після насоса тиск буде рівним напору, що може розвивати цей агрегат.

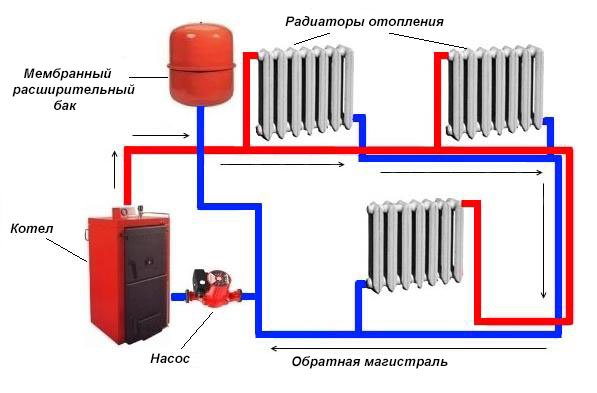

Все складніше, якщо використовується система опалення під тиском (закрита). Статична складова в ній штучно збільшується з метою підвищити ефективність роботи і виключити попадання повітря в теплоносій. Щоб глибоко не вдаватися в теорію, хочемо відразу запропонувати спрощений спосіб обчислення тиску в закритій системі. Потрібно взяти перепад висот між найнижчою і найвищою точками опалювальної мережі в метрах і помножити його на 0.1. Отримаємо статичний тиск у Барах, а потім додамо до нього ще 0.5 Бар, це і буде теоретично необхідний тиск в системі.
У реальному житті добавка 0.5 Бар може виявитися недостатньою. Тому прийнято вважати, що в закритій системі з холодним теплоносієм величина тиску повинна становити 1.5 Бар, тоді під час роботи воно зросте до 1.8—2 Бар.
Важливо. Чим вище вдасться підняти тиск, тим краще для роботи опалення. Але його величина обмежується технічними характеристиками котельного обладнання. Більшість побутових теплогенераторів розрахована на максимальний тиск 3 Бар, але є і більш «слабкі» екземпляри з показниками 2 і навіть 1.6 Бар. Тому при налаштуванні треба домогтися в холодній системі на 0.5 Бар нижче, ніж зазначено в паспорті котла. Інакше постійно буде спрацьовувати клапан скидання тиску.
Як підняти або знизити тиск в опалювальній системі?
Іноді під час експлуатації в мережі виникає великий перепад тиску, що призводить до її непрацездатності. Знаючи причини, із-за чого це відбувається, можна знайти і спосіб усунення:
- розтріскування мембрани розширювального бака. В одних моделях є можливість поміняти мембрану, в іншому випадку ємність змінюється повністю;
- неправильно виконаний розрахунок тиску в розширювальному баку опалювальної системи або його місткість. Вона повинна складати десяту частину від об’єму теплоносія у всій мережі, а тиск газу за мембраною бака – на 0.2 Бар нижче системного;
- сильне засмічення грязьовики;
- наявність повітряних пробок. Часто буває, що знизити тиск вдається з допомогою заходів з видалення повітря або замінивши автоматичний повітровідвідник;
- втрата герметичності арматури, що відокремлює систему від водопроводу підживлення. З тієї сторони напір сильніше і вода ззовні безконтрольно поповнює опалювальну мережу;
- вихід з ладу автоматики котла;
У свою чергу, падіння тиску в системі опалення відбувається за таких причин:
- нещільність з’єднань, протікання;
- прихований витік в котлі двоконтурному, коли вода йде в мережу ГВП через несправний клапан;
- тріщина в теплообміннику котла;
- вийшов з ладу регулятор тиску.
Насправді причин може бути безліч і часто виявити їх не так просто, треба мати практичний досвід. Якщо знайти несправність не вдається, треба звертатися за допомогою до фахівця, який має все необхідне обладнання.
Висновок
Напірні опалювальні схеми не так прості, як може здатися. Добре, якщо обладнання і магістралі змонтовані на совість, а після запуску та налаштування мережі не піднімається і не падає тиск. Інша справа, коли через кілька років роботи з’являються подібні проблеми. Без датчика, що виявляє нещільності, часом дуже важко відшукати невелику текти. Ось чому так важливо якісно зібрати кожне з’єднання при монтажі.
