В країнах пострадянського простору до 40% енергоресурсів витрачається на потреби опалення і вентиляції будівель, це в кілька разів більше, ніж у просунутих європейських країн. Питання енергозбереження стоїть гостро, як ніколи, особливо на тлі постійного підвищення вартості енергоносіїв. Одним із пристроїв, що дозволяють економити теплову енергію в будинку, є терморегулятор для батареї, чия установка може зменшити витрату тепла до 20%. Але для цього необхідно правильно підібрати регулятори до системи опалення і виконати їх монтаж, про що і буде розказано в цій статті.
Принцип роботи термостатичного клапана
Перші термостати для радіаторів, покликані підтримувати постійну температуру в приміщенні, були винайдені ще в далекому 1943 році фірмою DANFOSS, їй же належить першість на ринку по виробництву і продажу подібних пристроїв. З цієї причини наша стаття буде спиратися на матеріали і рекомендації компанії DANFOSS, чий багаторічний досвід не підлягає сумніву.
За минулі з моменту винаходу роки терморегулятори для радіаторів видозмінилися і стали такими, якими ми їх знаємо. Конструктивно вони складаються з двох основних елементів: клапана і термоголовки, що з’єднуються між собою фіксуючим механізмом. Призначення термоголовки – сприймати температуру навколишнього середовища і для її регулювання впливати на виконавчий механізм – клапан, він і перекриває потік теплоносія, що надходить в опалювальний прилад.
Такий метод регулювання називається кількісним, оскільки пристрій впливає на витрату проходить в радіатор теплоносія. Існує й інший метод – якісний, з його допомогою змінюється температура води в системі. Це здійснює регулятор температури (змішувальний вузол), що встановлюється в котельні чи тепловому пункті.

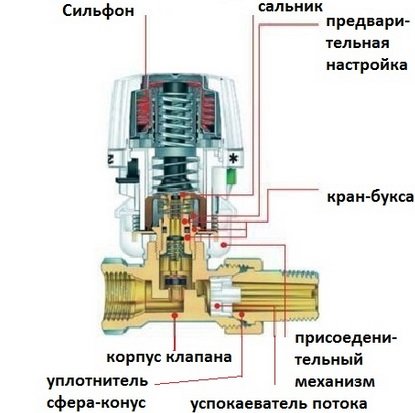

Щоб зрозуміти принцип роботи термоголовки, пропонується вивчити схему приладу, зображеного в розрізі:
Всередині корпуса елемента розташований сильфон, заповнений термочутливою середовищем. Вона буває двох видів:
- рідинна;
- газова.
Рідинні сильфони простіше у виготовленні, але програють газовим по швидкодії, тому останні отримали дуже широке поширення. Отже, при підвищенні температури повітря речовина в замкнутому просторі розширюється, сильфон розтягується і натискає на шток клапана. Той, у свою чергу, переміщує вниз спеціальний конус, зменшує прохідний перетин клапана. В результаті витрата теплоносія зменшується. При охолодженні навколишнього повітря все відбувається в зворотному порядку, кількість протікає води зростає до максимуму, це і є принцип роботи терморегулятора.
Рекомендації по вибору
В залежності від типу системи опалення та умов монтажу приладу, для управління потоком теплоносія можуть застосовуватися комплекти клапан – термоголовка в різних поєднаннях. В однотрубних системах обігріву рекомендується встановлювати клапани з підвищеною пропускною здатністю і малим гідравлічним опором (маркування вироби виробництва DANFOSS – RA-G, RA-KE і RA-KEW).
Та ж рекомендація стосується і двотрубних самопливних систем, де теплоносій циркулює природним чином, без примусового спонукання. Якщо ж схема опалення – двотрубна з циркуляційним насосом, то слід вибрати клапан із можливістю регулювання пропускної здатності (маркування DANFOSS – RA-N, RA-K, RA-KW). Ця регулювання проводиться досить просто і спеціальний інструмент для неї не потрібен.

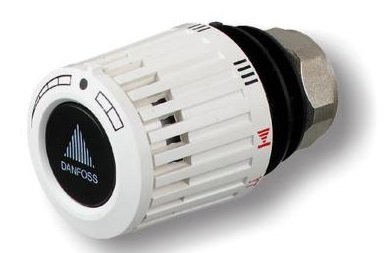

Коли питання з підбором клапана вирішено, потрібно визначитися з типом термоголовки. Вони пропонуються в наступних виконаннях:
Звичайний терморегулятор для радіаторів опалення з внутрішнім датчиком приймається до установки, якщо є можливість розташувати його вісь горизонтально, щоб повітря приміщення вільно омивав корпус приладу, як показано на малюнку:
Увага! Не допускається встановлення терморегулятора на батарею у вертикальному положенні, тепловий потік, що піднімається від подаючого трубопроводу та корпусу клапана, стане чинити вплив на сильфон, в результаті чого пристрій буде працювати некоректно.
Якщо горизонтальний монтаж головки неможливий, то краще придбати до неї виносний датчик температури в комплекті з капілярною трубкою довжиною 2 м. Саме на такій відстані від радіатора можна розташувати пристрій, прикріпивши його до стіни:
Крім вертикального монтажу для покупки виносного датчика бувають і інші об’єктивні причини:
- радіатори опалення з регулятором температури знаходяться за щільними шторами;
- у безпосередній близькості від термоголовки проходять труби з гарячою водою або присутній інший джерело тепла;
- батарея коштує під широким підвіконням;
- внутрішній термоелемент потрапляє в зону протягу.
В кімнатах з високими вимогами до інтер’єру батареї часто ховають під декоративними екранами з різних матеріалів. У таких випадках потрапив під кожух терморегулятор реєструє температуру накопичується у верхній зоні гарячого повітря і може повністю перекрити теплоносій. Мало того, повністю закритий доступ до управління головкою. У цій ситуації вибір слід зробити на користь виносного регулятора, поєднаного з датчиком. Варіанти його розміщення показано на малюнку:
Електронні термостати з дисплеєм також бувають двох видів: з вбудованим і знімним блоком управління. Останній відрізняється тим, щоб електронний блок відокремлюється від термоголовки, після чого вона продовжує функціонувати в звичайному режимі. Призначення подібних пристроїв — регулювання температури в приміщенні за часом доби відповідно з програмою. Це дозволяє знижувати опалювальну потужність в робочий час, коли вдома нікого немає і в інших подібних випадках, що призводить до додаткової економії енергоресурсів.
Коли в будинку є маленькі діти, яким все хочеться спробувати своїми ручками, краще встановити терморегулятор антивандального типу з кожухом, що оберігає налаштування приладу від некваліфікованого втручання. Це стосується і термостатів, що стоять в інших громадських будівлях: дитячих садках, школах, лікарнях і так далі.
Як встановити терморегулятор на батарею
Перша рекомендація – не ставити термоголовки на всі нагрівачі в межах видимості. Тут правило таке: регулювання повинні піддаватися радіатори, чия сумарна потужність становить 50% і більш від усіх, що знаходяться в одній кімнаті. Наприклад, коли в приміщенні є 2 пічки, то термостатом повинна бути оснащена 1 батарея, чия потужність більше.
Рада. Якщо в якості опалювальних приладів застосовані чавунні радіатори, то підтримання мікроклімату за допомогою термостатичних клапанів буде неефективним. Справа в тому, що робота чавунних батарей дуже инерционна, після перекриття потоку теплоносія вони ще довго випромінюють тепло і навпаки, довго розганяються. Монтаж клапанів не має сенсу, ви тільки дарма витратите свій час і кошти.
Першу частину пристрою – клапан – рекомендується монтувати на підвідний трубопровід, що подає в момент підключення радіатора до опалювальної системи. У випадку коли його потрібно врізати в зібрану систему, то підводку подачі доведеться демонтувати. Це доставить деякі труднощі, якщо підключення виконано сталевими трубами, знадобиться інструмент для різання труб і нарізування різьби.
Після того як термостат на батарею опалення встановлено, термоголовка монтується без жодного інструменту. Досить просто сумістити мітки на корпусах і плавним натисканням зафіксувати головку в гнізді. Сигналом послужить клацання фіксуючого механізму.
Трохи складніше встановлювати антивандальний терморегулятор, для цього знадобиться шестигранний ключ розміром 2 мм. Поєднавши необхідні позначки, як показано на схемі, потрібно притиснути термоголовку, а шестигранником закрутити фіксуючий болт, що знаходиться збоку.
Монтаж виносного датчика регулятора здійснюється на вільному від деталей інтер’єру і меблів ділянці стіни, розмістивши їх на висоті 1.2—1.6 м від підлоги, як показано на схемі:
Спочатку дюбелями до стіни прикріплюється монтажна пластина, а потім на неї простим натисненням надівається корпус. Капілярна трубка закріплюється до стіни пластмасовими хомутиками, як правило, вони йдуть в комплекті з виробом.

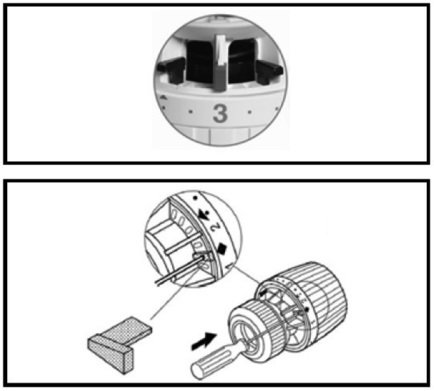

Крім штатної регулювання температури в головках передбачена налаштування терморегулятора на максимальний і мінімальний межі, далі яких поворот колеса стане неможливим. Для цього передбачені обмежувальні штифти, що знаходяться в задній частині виробу. Потрібно витягнути один з них і після налагодження системи вставити в отвір під відповідною міткою:
Висновок
Провести підбір терморегулятора – завдання нескладне, тут важливо розуміти, під яку систему опалення купується клапан і знати, в якому місці він буде знаходитися. Однозначно рекомендовані програмовані пристрої, як найбільш економічні.
