Терморегулятор для газового котла: підключення та принцип рабты

Зміст:

  • Як це працює?
  • Види дистанційних терморегуляторів
  • Висновок

Домагаючись комфортної температури в будинку, ми вручну керувати роботою газового котла. Це регулювання дуже відносно, оскільки ми виставляємо на котлі температуру теплоносія. Варто погодних умов змінитися в ту чи іншу сторону, як температура у приміщеннях знижується або підвищується, треба знову регулювати нагрівання теплоносія на котлі. Це стосується всіх газових водогрійних установок, навіть дорогих з високим рівнем автоматизації. Позбутися від щоденної біганини в котельню можна, якщо встановити виносної терморегулятор для газового котла. Деякі виробники котельного обладнання поставляють його разом зі своїми виробами в якості опції.

Терморегулятор для газового котла: підключення та принцип рабты

Як це працює?

У стандартній ситуації котельня установка виробляє нагрівання води до встановленої температури і ніяк не реагує на те, що в будинку стає жарко або холодно після зміни погоди. Навіть добові перепади вуличної температури дають про себе знати. Регулювання газового котла по теплоносію — непряме, щоб регулювання було прямим, його треба здійснювати по температурі повітря в приміщеннях. Для невеликих одноповерхових будинків досить встановити в прохідному приміщенні один кімнатний терморегулятор, щоб вирішити проблему.

Найпростіший термостат складається з чутливого елементу, який є виконавчим механізмом, і контактної групи з регулятором. Термоелемент являє собою закриту капсулу (сильфон), всередину неї найчастіше закачують суміш газів, рідше – рідина. Суть в тому, що цей заповнювач чутливий до зміни температури навколишнього середовища. При її підвищенні газова суміш розширюється, розтягує сильфон і переміщає шток, який замикає контакти. Зниження температури викликає зворотний процес і контакти розмикаються.

Завдання і принцип роботи терморегулятора газового котла – в момент досягнення необхідної кімнатної температури припинити нагрівання теплоносія, а після її зниження до нижнього значення відновити роботу. У найпростішій схемі термостат замикає два контакти, дроти від яких прокладені до опалювальної установки і підключені до електромагнітного газового клапана.

У робочому положенні останній постійно відкритий, при замиканні контактів термостата на клапан подається напруга і він перекриває паливний тракт головною пальника, полум’я залишається тільки на запальника. Після того, як температура в приміщенні зменшилася, з клапана знімається напруга, він відкриває газову магістраль і пальник підпалюється від запальника. При такій схемі роботи підключення терморегулятора до газового котла виконується, як показано на рисунку.

Терморегулятор для газового котла: підключення та принцип рабты

Як підключити терморегулятор до котла

Види дистанційних терморегуляторів

Для підтримки необхідної температури в приміщеннях використовуються такі регулятори:

  • Простий терморегулятор з ручним покажчиком температури і провідним підключенням. Комплектується проводами довжиною до 30 м.
  • Регулятор з дисплеєм і можливістю програмування в комплекті з проводами для підключення.
  • То ж, з вбудованим GSM – модулем для комунікації з мобільним телефоном.
  • Автономний бездротовий регулятор.
  • Зовнішній бездротовий терморегулятор для газового котла, дозволяє керувати його роботою в залежності від погодних умов.

Остання різновид термостатів використовується спільно з електронним блоком управління опалювальної установки, що має таку функцію. Більшість провідних зарубіжних виробників передбачають у своїх виробах цю можливість. Погодозалежний регулятор підключається до спеціальних контактів контролера або зв’язується з ним за допомогою радіомодуля. Такий спосіб регулювання вважається найбільш ефективним, оскільки котельня установка реагує на похолодання (або потепління) ще до того, як холод проникне в будинок і почне знижуватися температура в кімнатах.

Терморегулятор для газового котла: підключення та принцип рабтыЗадати необхідну температуру в будинку можна, якщо поставити програмований терморегулятор для котла з дисплеєм. Залежно від заводу – виробника електроніку приладу можна запрограмувати на тиждень вперед або більше, щоб в різний час доби в будинку витримувалася необхідна температура. Функція дає можливість економити паливо, оскільки немає сенсу повноцінно топити будинок, коли в ньому нікого немає. Те ж стосується і нічного часу доби, під час сну температуру можна знизити на кілька градусів, а до ранку знову підняти.

Терморегулятор з GSM – модулем може передавати інформацію на ваш телефон за допомогою текстових повідомлень. В газових котлах провідних європейських і південнокорейських виробників встановлюються Wi – Fi модулі, за допомогою яких можна управляти роботою агрегату через інтернет. Оскільки контролер таких опалювальних установок пов’язаний з кімнатним терморегулятором, то через мережу є можливість дистанційно змінювати температуру в приміщеннях будинку.

З’явилася новинка в котельному обладнанні деяких провідних виробників. Для дистанційного керування всіма функціями агрегату розроблені спеціальні програми, що встановлюються на смартфон.

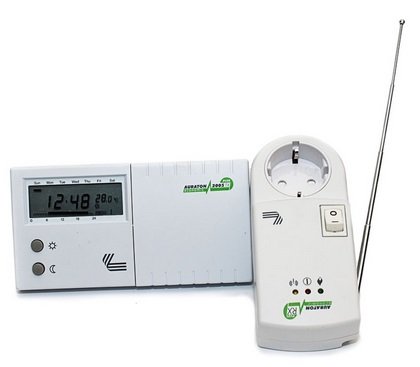

Бездротові терморегулятори для котлів обладнані вбудованим радіомодулем для зв’язку з контролером водогрійної установки. Зручність в експлуатації і відсутність довгих проводів – головні переваги цих пристроїв. Недолік полягає в тому, що опалювальні установки і терморегулятори від різних виробників можуть бути несумісні між собою. Цим же недоліком страждають і регулятори, які підключаються до котлів за допомогою проводів. Проблема виникла внаслідок великої кількості різних виробників електроніки і газової апаратури. З цієї причини купувати прилад треба, проконсультувавшись з фахівцем сервісної служби фірми – виробника котла і терморегулятора.

Різна додаткова автоматика для газових котлів, в тому числі і терморегулятори, мають все більшу кількість функцій, їх асортимент постійно розширюється. Деякі моделі з великим рідкокристалічним дисплеєм можуть не тільки підтримувати температуру в приміщенні, але і управляти газопальникових пристроєм спільно з електронним блоком котла. На дисплеї можна побачити значення температури теплоносія і зовнішнього повітря, а в разі нештатної ситуації або дрібної несправності на екрані з’явиться код помилки. Дані електронні пристрої позбавляють від необхідності часто відвідувати приміщення топкової з метою перевірки роботи устаткування.

Висновок

Вартість терморегуляторів не можна назвати високою, але з їх допомогою можна значно економити будь-яке паливо, що використовується у вашій котельні для обігріву будинку. При цьому з’являється додаткова зручність експлуатації всієї системи опалення.
