Установка нових радіаторів опалення завжди пов’язана з проблемою вибору, причому більшість домовласників володіють лише приблизною інформацією про те чи іншому вигляді батарей. На її підставі важко зробити вибір, хоча багато хто діє за принципом «візьму що дешевше». При цьому легко зробити помилку, що навпаки, призведе до подорожчання проекту в цілому. У даній статті ми проведемо порівняння такого параметра, як тепловіддача радіаторів, що допоможе вам прийняти вірне рішення.
Порівняння різних типів радіаторів
Теплова потужність – одна з головних характеристик, але існують і інші, не менш важливі. Підбирати батарею лише на підставі потрібного теплового потоку – неправильно. Потрібно розуміти, за яких умов той чи інший радіатор видає вказаний потік і як довго він прослужить на вашій системі обігріву будинку. Тому коректніше розглянути всі основні технічні характеристики секційних
типи нагрівачів, а саме:
- алюмінієві;
- біметалічні;
- чавунні.
Проведемо порівняння радіаторів опалення по наступним основним параметрам, які грають важливу роль при їх підборі:
- теплова потужність;
- допустимий робочий тиск;
- тиск опресування (випробування);
- місткість;
- маса.
Примітка. Максимальний ступінь нагріву теплоносія ми не беремо до уваги, оскільки у батарей усіх різновидів вона досить висока, що робить їх придатними до застосування у житлових будинках по даному параметру.
Показники робочого і випробувального тиску важливі для підбору батарей стосовно до різних тепломережам. Якщо в заміських котеджах або будинках тиск теплоносія рідко перевищує 3 Бар, то при централізованому теплопостачанні воно може досягати від 6 до 15 Бар залежно від поверховості будівлі. Не слід забувати і про гідроударах, нерідких в центральних мережах при пуску їх у роботу. З цих причин не всякий радіатор рекомендується включати в такі мережі, а порівняння тепловіддачі краще проводити з урахуванням характеристик, що вказують на міцність виробу.
Місткість і маса опалювальних елементів відіграють важливу роль у приватному домобудівництві. Знання ємності радіатора допоможе розрахувати загальна кількість води в системі і оцінити витрата теплової енергії на її підігрів. Вага приладу важливий для визначення способу кріплення до зовнішньої стіни, побудованої, наприклад, з пористого матеріалу (газобетону) або за каркасною технологією.

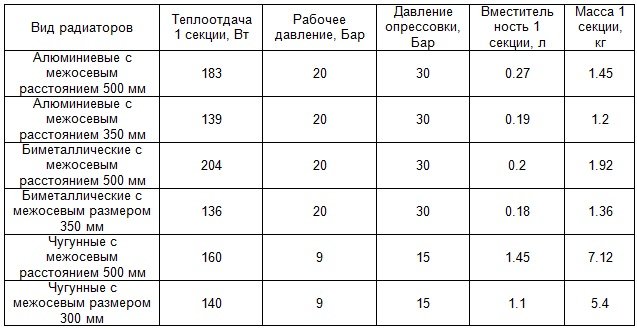

Для ознайомлення з основними технічними характеристиками ми наведемо в таблиці дані відомого виробника радіаторів з алюмінію й біметалу – фірми RIFAR, а також параметри чавунних батарей МС-140.
Порівняльні висновки
Як показує наведена таблиця порівняння тепловіддачі радіаторів опалення, найбільш ефективними в плані потужності є біметалічні нагрівачі. Нагадаємо, що вони являють собою алюмінієвий обребрений корпус з розташованим всередині міцним зварним каркасом з металевих трубок для протоку теплоносія. За всіма параметрами цей вид нагрівачів придатний для установки як в тепломережах висотних будинків, так і в приватних котеджах. Єдиний їхній недолік – висока вартість.
Трохи нижче тепловіддача алюмінієвих радіаторів, хоча вони легше і дешевше біметалічних. По випробувальному і робочому тиску прилади з алюмінію також можна ставити в будинках будь-якої поверховості, але за умови: наявності індивідуальної котельні з вузлом водопідготовки. Справа в тому, що алюмінієвий сплав схильний до дії електрохімічної корозії від неякісного теплоносія, властивого центральним мереж. Радіатори з алюмінію краще встановлювати в окремих системах.

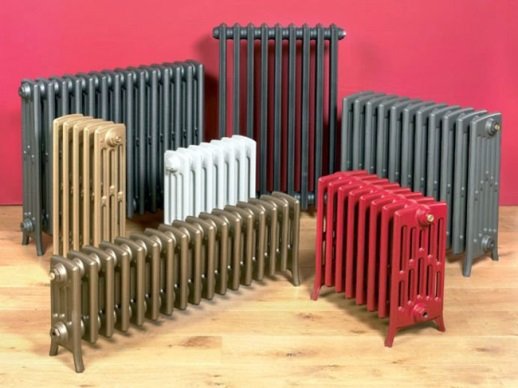

Різко відрізняються від інших чавунні радіатори, тепловіддача яких значно нижче при великій масі і ємності секцій. Здавалося б, при такому порівнянні їм не знайдеться застосування в сучасних системах обігріву. Тим не менш традиційні «гармошки» МС-140 продовжують користуватися попитом, їх головний козир – довговічність і стійкість до корозії. І дійсно, сірий чавун, з якого виготовляються методом лиття МС-140, спокійно служить до 50 років і більше, при цьому теплоносій може бути яким завгодно.
Крім того, звичайна чавунна батарея володіє великою тепловою інерцією в силу своєї масивності і місткості. Це означає, що при відключенні котла радіатор залишається теплим ще довгий час. Що ж стосується робочого тиску, то нагрівачі з чавуну не можуть похвалитися високою міцністю. Купувати їх для мереж з високим тиском води ризиковано.
Розрахунок теплової потужності
Для організації обігріву приміщень необхідно знати необхідну потужність на кожне з них, після чого провести розрахунок тепловіддачі радіатора. Витрата тепла на обігрів кімнати визначається досить простим способом. В залежності від розташування приймається величина теплоти на обігрів 1 м3 кімнати, вона складає 35 Вт/ м3 для південної сторони будівлі і 40 Вт/ м3 – для північної. Реальний обсяг приміщення множиться на цю величину і отримуємо необхідну потужність.
Увага! Наведений метод підрахунку необхідної потужності є укрупненими, його результати враховуються тільки в якості орієнтира.
Для того щоб розрахувати алюмінієві або біметалічні батареї, треба відштовхуватися від характеристик, зазначених у документації виробника. У відповідності з нормативами там дається потужність 1 секції радіатора при DT = 70. Це означає, що 1 секція дасть зазначений тепловий потік при температурі теплоносія на подачі 105 ?С, а в обратку – 70 ?С. При цьому розрахункова температура внутрішнього середовища приймається 18 ?С.
Виходячи з нашої таблиці, тепловіддача однієї секції біметалічного радіатора з міжосьовим розміром 500 мм становить 204 Вт, але тільки при температурі в подаючому трубопроводі 105 ?С. В сучасних системах, особливо індивідуальних, настільки високої температури не буває, відповідно, і віддається потужність зменшиться. Щоб дізнатися реальний тепловий потік, потрібно спочатку прорахувати параметр DT для існуючих умов за формулою:
DT = (tпод + tобр) / 2 – tкомн, де:
- tпод – температура води в подаючому трубопроводі;
- tобр – те ж, в обратку;
- tкомн – температура всередині кімнати.

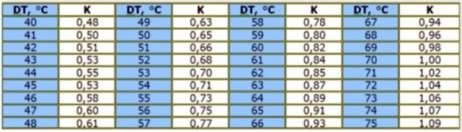

Після цього паспортна тепловіддача радіатора опалення помножується на поправочний коефіцієнт, який приймається в залежності від значення DT по таблиці:
Наприклад, при графіку теплоносія 80 / 60 ?С і кімнатній температурі 21 С параметр DT буде дорівнює (80 + 60) / 2 – 21 = 49, а поправочний коефіцієнт – 0.63. Тоді тепловий потік 1 секції того ж біметалічного радіатора складе 204 х 0.63 = 128.5 Вт. Виходячи з цього результату і підбирається кількість секцій.
Висновок
Як і слід було очікувати, в порівнянні опалювальних елементів по тепловіддачі на висоті виявилися батареї біметалеві, недалеко від них пішли і радіатори з алюмінію. Застосування чавунних нагрівачів доцільно лише в певних умовах експлуатації.
