У власників приватних господарств нерідко виникає необхідність обігрівати не тільки своє житло, але і різні підсобні приміщення, майстерні або гаражі. Для цієї мети зазвичай застосовуються тепловентилятори різних типів. Але купувати настільки простий обігрівач не обов’язково згодиться і теплова гармата, зроблена своїми руками. У даному матеріалі ми розповімо, як можна виготовити цей нехитрий пристрій в домашніх умовах.
Види теплових гармат
Перш ніж приступити до справи, треба спочатку визначитися, що саме ми будемо збирати і як це повинно працювати. Для початку слід підібрати підходящу конструкцію, яку вдасться зробити без особливих витрат і проблем з експлуатацією.
На даний момент виробляється і продається 3 види теплових гармат, що можуть функціонувати на:
- зрідженому та природному газі;
- дизельному паливі;
- електриці.
Звичайна теплова гармата складається з стандартного набору деталей: корпус, нагрівальний елемент, вентилятор і блок управління. Агрегати, що працюють на різних енергоносіях, відрізняються тільки за типом нагрівального елемента. Розглянемо їх по порядку і визначимо, який найкраще підійде для виготовлення в домашніх умовах.
Газові теплові гармати
Всі нагрівачі подібної конструкції, в тому числі і газова теплова гармата, мають металевий корпус циліндричної форми. Причина – круглий перетин вважається оптимальним з точки зору аеродинаміки, а метал володіє хорошою теплопровідністю. Це дозволяє додатково передавати утворюється всередині корпусу тепло повітрю приміщення. За способом відведення димових газів гармати бувають прямого та непрямого нагріву.

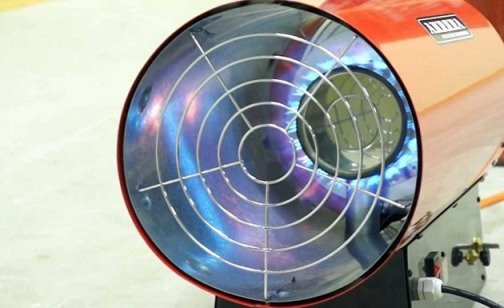

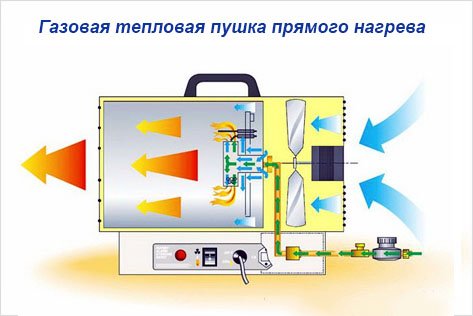

В агрегатах прямого нагріву всередину циліндра поміщена газова пальник круглої форми, чиє полум’я обдувається з усіх боків вентилятором. Отримуючи тепло і змішуючись з продуктами горіння, повітря виходить з корпусу з іншого боку. Таким чином, димові гази теж потрапляють у приміщення, що для більшості домовласників неприйнятно.

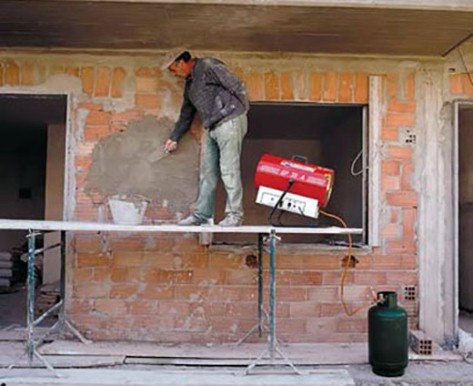

Для довідки. Такі обігрівачі, які використовуються для місцевого обігріву робочих місць у великих цехах, на будівельних майданчиках і при інших подібних обставинах, коли продукти горіння не можуть завдати шкоди здоров’ю людей.
Газова гармата непрямого нагріву обладнана системою відділення димових газів. Передача теплоти від них продуваемому повітрю відбувається в спеціальному теплообміннику, де середовища не контактують один з одним. В результаті нагріте повітря покидає тепловентилятор традиційним шляхом – через другий отвір у корпусі. Продукти горіння відводяться за допомогою бічного патрубка, який слід приєднувати до труби димоходу.
Харчування пальника здійснюється скрапленим газом балона, оскільки приєднувати агрегат до магістралі централізованого газопостачання без дозволів не допускається. Управління подачею палива на пальник виконує газовий клапан, він же забезпечує безпеку агрегату. В цілому агрегат має невелику вагу і розміри, а тому оснащений ручкою для перенесення вручну.
Дизельні теплові гармати
Конструктивно дизельна теплова гармата мало чим відрізняється від газової. У ній точно так само встановлена пальник, налаштована на роботу з рідким паливом, і вентилятор для подачі повітря. Різниця полягає в тому, що замість газового клапана тут встановлений паливний насос, перекачивающий пальне з бака, розміщеного під корпусом. Як і газові обігрівачі, агрегати на солярці пропонуються в 2 варіантах: прямого та непрямого нагріву.

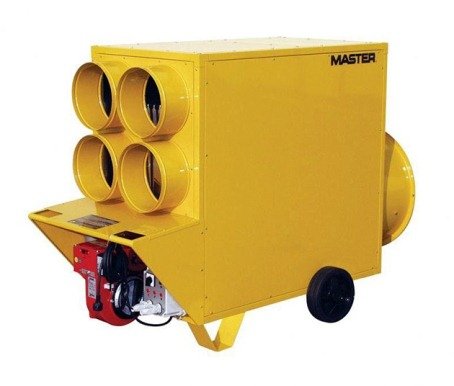

Продукти горіння дизельного палива значно токсичніша, ніж у природного газу. Тому навіть у добре вентильованому приміщенні тепловентилятор прямого нагріву швидко створить несприятливі умови для людини чи свійських тварин. Якщо ж теплова гармата на дизельному паливі обладнана роздільним відведенням газів і димохідним патрубком, то її можна використовувати скрізь, лише б не заважав запах солярки. З метою забезпечення мобільності корпус апарату і паливний бак змонтовані на рамі з колесами.
Електричні теплові гармати

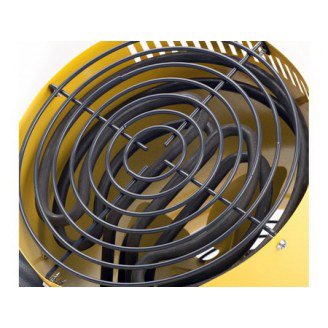

Дані опалювальні агрегати – найпростіші і недорогі, до того ж не виділяють ніяких шкідливих речовин. В якості нагрівального елемента в них використовується повітряний ТЕН особливої форми, що повторює округлості корпусу.

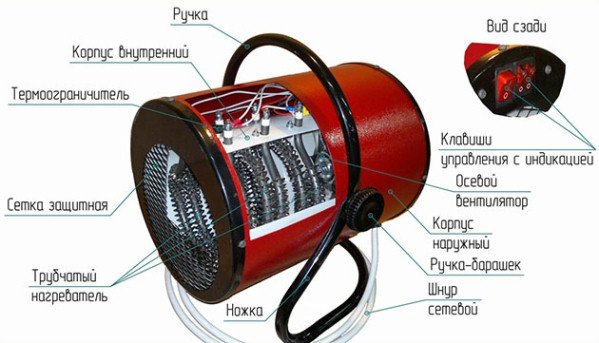

По суті, «стовбур» такої гармати зсередини порожній, на одному кінці стоїть осьовий вентилятор, а з іншого боку, де виходить повітря, — електричний ТЕН. У більш потужних моделях нагрівачів ставиться декілька. Апаратом можна користуватися в будь-яких закритих приміщеннях, головне, щоб у них був джерело електрики.
Для довідки. Агрегати заводського виготовлення можуть забезпечувати досить широкий діапазон теплових потужностей – від 3 до 60 кВт. При цьому кількість Тенів в них доходить до 15 шт.
Керувати електричними приладами набагато простіше, ніж газовими. Тому електрична теплова гармата оснащується ступінчастим регулятором потужності і захистом від перегріву, а також може харчуватися від мереж 220 і 380 Ст. Завдяки такій простій конструкції електричний тепловентилятор найбільше придатний як для самостійного виготовлення, так і для застосування в домашньому господарстві.
Рекомендації по виготовленню

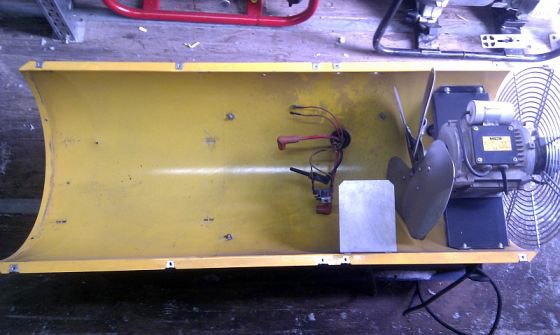

Якщо уважно вивчити пристрій дизельних і газових тепловентиляторів, то стане зрозуміло, що зробити їх в домашніх умовах непросто. Та й то, вдасться зібрати гармату прямого нагріву, а от виконати ефективний теплообмінник для розділення потоків буде важко. Правда, деякі домашні майстри вирішують це питання за допомогою 2 труб, поміщених одна в іншу, але подібна конструкція малоефективна і буде викидати багато тепла в димохід.

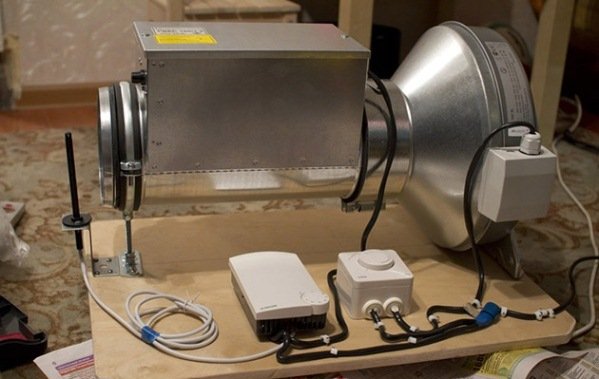

Зате зробити теплову гармату своїми руками зможе практично хто завгодно, якщо вона працюватиме на електриці. Для цього знадобиться:
- тонкий листовий метал для виготовлення корпусу;
- нагрівальна спіраль з ніхрому;
- невеликий електродвигун або готовий осьовий вентилятор відповідного розміру;
- ізоляційні колодки для кріплення спіралі. Можна самостійно вирізати з азбесту;
- клеми, проводи, вимикачі.
Потужність агрегату буде залежати від спіралі, тому її слід підібрати по опору. Наприклад, якщо нам потрібно 3 кВт теплоти, то сила струму, що протікає через спіраль, буде дорівнює 3000 Вт / 220 В = 13.6 А. Тоді, за законом Ома опір спіралі має становити 220 В / 13.6 А = 16.2 Ом. Після підбору вона кріпиться всередині корпусу за допомогою ізоляційних колодок. Металевий корпус можна виготовити з двох попередньо зігнутих половинок, скріпивши їх між собою саморізами. На торці вийшла труби ставиться осьовий вентилятор.
Нагрівальний елемент і вентилятор підключаються до мережі через вимикачі, після чого обігрівач готовий до роботи. Але така саморобна теплова гармата дуже примітивна і не піддається регулюванню, крім того, спіраль активно спалює кисень. Просунуті користувачі, що мають знання з електротехніки, можуть замість ніхрому задіяти повітряні Тени потребной потужності з терморегуляторами. Також можна додати до агрегату ступеневе регулювання, якщо включати Тени по черзі.
Висновок
Саморобна теплова гармата, вона живиться електроенергією, — агрегат досить простий, такі часто можна зустріти в гаражах у автолюбителів. При всіх своїх достоїнствах, вони мають один істотний недолік – значна вартість електрики. Так що користуватись обігрівачем доведеться економно.
