Комунікаційні труби, які знаходяться на повітрі або під землею в холодних регіонах нашої країни потребують термоізоляційної оболонці. Причому це стосується не тільки водопроводу, але і каналізації, адже рідина замерзає в будь-якому стані.
Саме про це ми зараз і поговоримо, а також подивимося відео в цій статті.

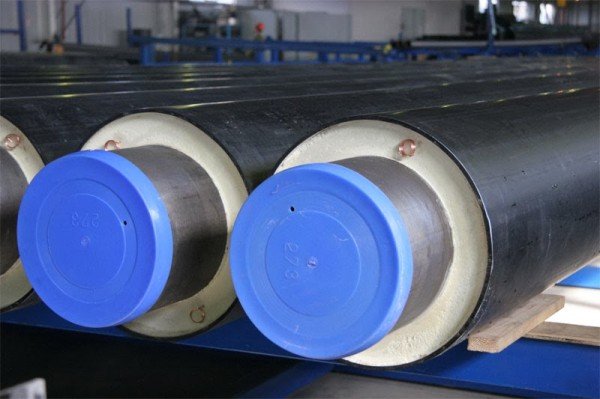

Труба теплоізольована ППУ
Труби та ізоляція
Для термоізоляції труб застосовуються різні матеріали, все буде залежати від їх призначення і умов, в яких вони застосовуються. Ми не зможемо розглянути абсолютно всі види, тому звернемо увагу на деякі з них.
Труби Микрофлорекс
Однотрубна система Микрофлорекс
- Якщо говорити про гнучких трубопроводах, то найбільш ефективним можна назвати труби Ре-Ха або Ре-100, тому що вони не лопаються на відміну від полі-бутилену і чудово витримують температуру понад 70?C, на відміну від поліпропілену.
Ефективність теплоізоляції із зшитого спіненого поліетилену також полягає в тому, що завдяки 99%-ний закритості пір, такий утеплювальний матеріал практично не вбирає вологу. Окремі шари термоізоляції дозволяють зберігати гнучкість і при цьому зовсім не руйнуються.
Двотрубна система Микрофлорекс
- Захисний зовнішній кожух з HDPE (поліетилен високої щільності нікого тиску) складається з двох шарів, що є головною особливістю Микрофлорекс, так як створює, по суті, закриту камеру. Е
сть більш дешевий варіант такий же термоізоляції – LDPE (поліетилен високої щільності високого тиску), але він швидше приходить в непридатність, тому що кожух починає лопатися.
Упонор
Теплоізоляція трубопровідних систем Uponor
- Компанія Uponor розробила інноваційну систему труб з термоізоляцією, у якої мінімальні тепловтрати і висока екологія виробництва.
Такий кожух дозволяє підвищити ефективність гарячого водопостачання на 12%, зберігаючи при цьому гнучкість системи без виникнення тріщин при монтажі і експлуатації.

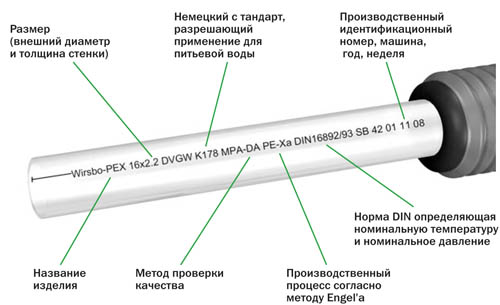

Маркування системи Uponor
- Такі системи з успіхом використовуються для трубопроводів регенерації енергії, наприклад, на підприємствах з переробки біологічного газу, а також в умовах вічної мерзлоти для гарячого водопостачання. Відповідність стандарту DIN EN 15632-3 (див. фото вгорі) дозволяє використовувати таке термоізоляційне в місцевих системах опалення і ГВС.
Термоізол
Трубчаста теплооизоляция Termoizol
- При монтажі сантехніки та каналізації своїми руками дуже часто застосовують Термоізол або спінений поліетилен, який може випускатися як у вигляді труб, так і у вигляді рукава, змотаного в бухту (для каналізації).
Завдяки закритій структурі така труба не потребує гідроізоляції, на ній не збирається конденсат, і там немає середовища, що сприяє розвитку мікроорганізмів (грибок, цвіль).
Рукав Termoizol для широких (каналізаційних) труб
- Для зручності монтажу на ізоляторі присутній конструкційний шов, який легко роз’єднується і матеріал, як кожух, надівається на трубу, після чого, стягуючись, набуває закриту форму.
Трубчастий термоізол також застосовують як шумопоглинального матеріалу – це особливо ефективно для каналізаційних стояків нижніх поверхів, де злив функціонує, мало не постійно.
Рада. При утепленні труб термоизолом його конструкція та інструкція не передбачають ізоляції фітингів і з’єднань, де діаметр виходить набагато більше.
Тому, розкривши конструкційний шов, надягайте кожух з двох сторін, після чого закріпіть його скотчем.
Пінополіуретан для теплотрас
Металеві труби, ізольовані пінополіуретаном
- Для системи тепломереж з тиском Ру ? 2,5 МПа, в яких температура води не вище 140?C використовують теплоізольовані ППУ труби.
Така конструкція являє собою щось на зразок бутерброда, де нижнім шаром служить сталева труба, верхнім шаром – оцинкована або поліетиленова, більш тонка труба, а начинкою між ними є центруючий пристрій і пінополіуретан (ППУ).
Система трубопроводу з ППУ ізоляцією в розрізі
- Завдяки спеціальній технології спінювання поліуретану вуглекислим газом CO2 створюється низька теплопровідність ?=0,031 Вт/м К і можливість утеплювати будь-яку форму виробів, що на практиці означає щільну ізоляцію стиків, переходів і відгалужень системи.
Також спінений поліуретан має відмінну адгезію з будь жорсткою поверхнею, що виключає корозію металу.
Рідкі утеплювачі
Труба оброблена надтонкої рідкої термоізоляцією
- Зараз міцно входить у виробництво вживання рідкої термоізоляції, яку також називають понад тонкої – це не дивно, тому що один шар такого покриття має не більше 1 мм товщини.
У Росії широко відомі такі фірми, як Корунд, Актерм, Броня, Изолат і всі вони, по суті, випускають подібну продукцію дуже високої якості, адже така теплоізольована труба захищена не лише від холоду і корозії, але вона зовсім не відчуває який-небудь вагової і габаритної навантаження, що дуже важливо для комунікаційних систем.

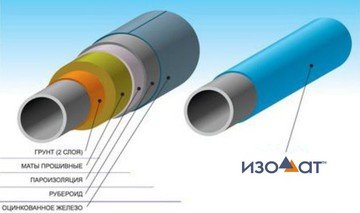

Порівняльна схема звичайної і надтонкої ізоляції
- Як правило, рідка теплоізоляція представляє собою в’язку білу суспензію, яка володіє відмінною адгезією до будь-яких жорстких поверхнях, що повністю застосовно для опалювальних та сантехнічних комунікацій.
Таке покриття здатне відображати 90% сонячних променів і 95% ультрафіолетового випромінювання, що дозволяє підтримувати постійну температуру не лише гарячої, а й холодної води.
Антипиреноваые добавки повністю виключають появу корозії металу в будь-яких умовах, а також не представляють живильне середовище для виникнення грибка, адже такі комунікації найчастіше використовуються в умовах вогкості.
Рада. Для самостійної обробки труб надтонким рідкими утеплювачами вам слід ретельно очистити утеплять поверхню, і нанести кілька шарів утеплювача.
Причому повторний шар може наноситися тільки після остаточного висихання попереднього, а на це зазвичай іде 24 години.
Утеплення мінеральною ватою

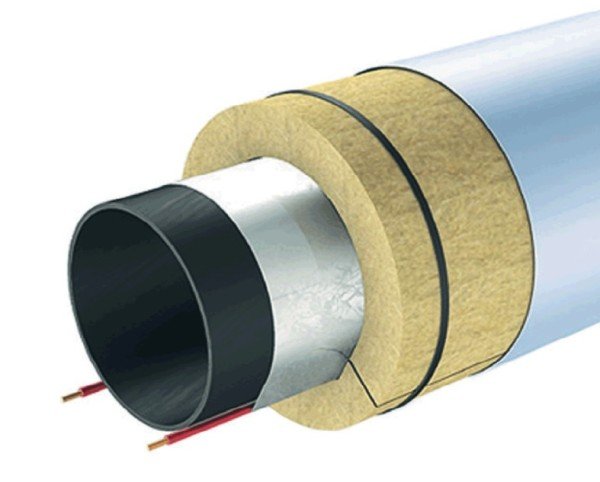

Труба утеплена циліндри з мінеральної вати
- Всім, безумовно, відомо, що опалювальні, водопровідні та каналізаційні комунікації утеплюються мінеральною ватою, але не всі знають, що для цього виготовляють спеціальні циліндри. Такий пристрій найчастіше виготовляється з вулканічних розплавів (базальтової вати) на навивний системі та заповнення конструкції сполучними елементами.
Після цього мату надається форма певного розміру, і він просушується (іноді з одного боку наклеюється алюмінієва фольга) – конструкційний шов дозволяє розкривати кожух і монтувати його на трубу.

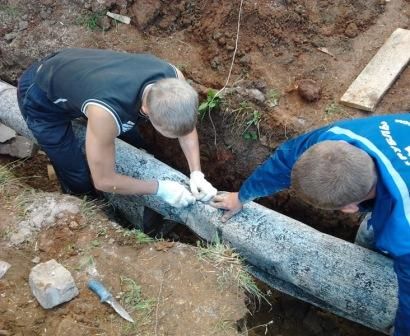

Утеплену трубу руберойдом укутують
- У домашніх умовах ви можете обійтися звичайною мінеральною ватою, але, враховуючи той факт, що комунікації тісно пов’язані з вогкістю, вам краще використовувати базальтову або скловату, тому що шлаковата несе в собі всі недоліки контакту металів з водою.
Обгорнувши трубу, її обов’язково потрібно покрити шаром щільного поліетилену або руберойду, а ще краще – і тим і іншим.
Рада. Врахуйте, що суха мінеральна вата виділяє канцерогенну пил і дрібні кристалики, які впиваються в тіло і викликають роздратування.
Тому використовуйте при роботі окуляри, рукавички, респіратор і одяг, максимально закриває тіло.
Висновок
Ви можете використовувати будь-який з видів термоізоляції комунікацій, описаних вище, застосувавши його для свого будинку або офісу – але тут, звичайно, буде різною ціна утеплювача. Але, тим не менш, будь-який з цих методів досить ефективний і дозволить зберегти енергоресурси.
