В даний час на зміну звичної багатьом системі опалення на основі радіаторів приходить новий вид – тепла підлога. Не секрет, що нагріте повітря піднімається вгору.
Система ж теплих підлог гріє безпосередньо саму експлуатовану поверхню кімнати. Існує два принципово різних види: електричний і водяний. Зупинимося докладніше на пристрої водяних підлог, використовують у роботі нагріту воду.
Зміст:
- Конструкція. Витратні матеріали
- Схеми укладання труб. Розрахунок довжини трубопроводів
- Встановлюємо котел і колектор
- Варіанти для квартири
- Труби в бетонній стяжці
- Труби на шарі утеплювача
- На дерев’яній основі
- Перелік витрат
Конструкція. Витратні матеріали
Принципова схема роботи водяної теплої підлоги являє собою великої довжини трубопровід, укладений на підставу або вмонтований в бетонну заливку.
В якості основних магістралей застосовують спеціальні пластикові або металопластикові труби. Їх доступність дозволяє виконувати установку своїми руками.
Підставою для монтажу служать бетонна заливка, полістирольні мати з попередньо виготовленими монтажними пазами, листи ДСП. Залежно від передбачуваного варіанти укладання необхідно придбати той чи інший матеріал виходячи з площі обігрівається підлоги.
Для зниження втрат тепла знадобиться і подстилающая теплоізоляція – рулонна або плитна. Її кількість визначаємо виходячи з площі приміщень, монтаж не складно зробити самому.
Джерелом гарячої води служить котел, який використовує той чи інший вид палива. По Сніпам категорично забороняється підключення теплої підлоги до общедомовым пристроїв опалення в багатоквартирних будинках, так як це призводить до значного зниження тиску і температури теплоносія.
Якщо ви проживаєте в квартирі, необхідно встановити індивідуальний опалювальний прилад для монтажу системи теплої підлоги.
Ще одним обов’язковим елементом служить насос, що забезпечує проходження нагрітої води по системі. Потужність пристрою необхідно підбирати в залежності від довжини і діаметра трубопроводів.
Пам’ятайте, що велика швидкість руху рідини сприяє її меншому охолодженню і зниження витрат на нагрівання. Однак, занадто висока звернення води може перешкоджати достатньої тепловіддачі і знижувати ефективність роботи системи.
Останній важливий вузол водяної теплої підлоги – колектор. Він являє собою розподільчий агрегат, що дозволяє одночасно підключати кілька контурів до загальної системи. Його можна зробити набірним з окремих елементів, але краще придбати готове пристрій.
При наявності досвіду роботи з водопроводом, не складно підключити колектор своїми руками.
Параметри агрегату підбираються в залежності від кількості приміщень, що обігріваються, необхідність автоматизації контролю роботи.
Схеми укладання труб. Розрахунок довжини трубопроводів
В сучасних системах водяного теплої підлоги найбільше поширення отримали дві основних схеми монтажу трубопроводів – «змійкою» і «спіраллю». У мережі можна зустріти безліч фото з зображенням укладання труб. Відстань між окремими витками в кожному способі не повинно перевищувати 20 див. В іншому випадку з’являться місця зі слабким прогріванням.
Схема укладання теплої підлоги
Не залежно від обраного варіанта укладання, середня витрата складає 5-7 погонних метрів труб на 1 м2 площі приміщення, що обігрівається. Отже, на кімнату площею 15 м2 потрібно близько 90 метрів трубопроводу.
Пам’ятайте, що металопластикові та поліетиленові труби реалізують бухтами, що передбачає укладання однієї труби на ціле приміщення без стиків.
Перед покупкою слід ретельно виміряти необхідну довжину в залежності від обраного способу укладання.
Існують комп’ютерні програми, які допомагають зробити схему монтажу труб водяної підлоги своїми руками.
Встановлюємо котел і колектор

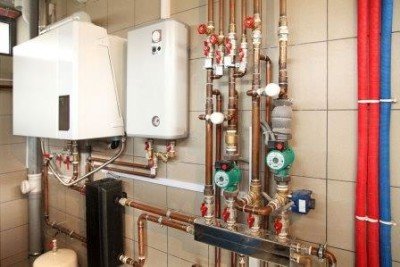

До початку робіт з монтажу підлогового обігрівального трубопроводу слід встановити основні агрегати – котел, насос і розподільний колектор. Оптимальними видами внутрішньоквартирного джерела гарячої води є газовий або електричний котли. Із-за суттєвої різниці в тарифах перший вид значно економічніше.
Встановлювати котел зручно поруч з джерелом палива. Газовий агрегат, як правило, монтують на кухні або у ванній, якщо вона межує з кухнею. Краще не виконувати роботи на газових магістралях своїми руками, запросіть для цього представників відповідних служб.
Електричний котел зручно встановити в санвузлі. Поруч з джерелом гарячої води встановлюють підкачуючий насос і колектор, розташований в спеціальній шафці.
У приватному житловому будинку спектр використовуваних нагрівачів значно ширше. Нарівні з описаними вище застосовують і твердопаливні (дров’яні, вугільні, твердопаливні) і рідкопаливні (мазутні, солярні). Як правило, для їх установки і монтажу насоса з колектором своїми руками використовують окремі котельні як всередині будинку, так і примикають до нього.
Варіанти для квартири
Труби в бетонній стяжці

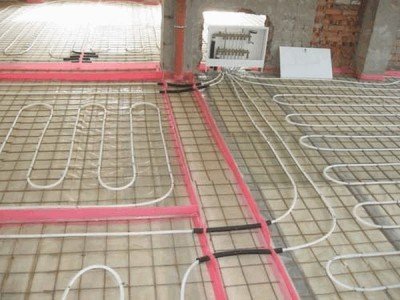

Існує кілька способів монтажу водяної теплої підлоги в приміщеннях. Всі вони цілком можуть бути виконані своїми руками. Один з них передбачає укладання труб безпосередньо з бетонної заливки.
Для цього попередньо необхідно укласти на підлогу який-небудь утеплювач. Він призначений для перенаправлення теплових потоків всередину приміщення, а не в перекриття. По периметру стін встановлюється демпферна стрічка для компенсації теплового розширення бетону. Роботи ці не складно виконати своїми руками.
На шар утеплювача укладається армуюча сітка сталева. Безпосередньо до неї здійснюють кріплення укладений по тій чи іншій схемі труб. Для фіксації зручно використовувати недорогі пластикові хомути.
Підготовлена таким чином система заливається шаром бетону так, щоб над трубами його товщина становила 5-15 див.
Не забудьте перед заливкою бетоном підключити труби до колектора, заповнити систему водою і провести її випробування під тиском для своєчасного виявлення можливих дефектів.
Бетонна стяжка, яку не складно зробити своїми руками, повинні витримати без навантаження і підключення котла не менше чотирьох тижнів. Після закінчення цього терміну температуру води підвищуйте поступово, протягом декількох днів.
Труби на шарі утеплювача
Для економії внутрішнього простору приміщень та зменшення робіт з монтажу водяної теплої підлоги застосовують монтаж на утеплювач з полістиролу. Панелі його міцні, легкі, мають низьку теплопровідність, легко монтуються своїми руками. Фото їх удосталь представлені на різних сайтах.
Укладають їх на рівну бетонну основу суцільним шаром.
Верх панелей має спеціальний алюмінієвий шар, що допомагає розподілу тепла і забезпечує надійну фіксацію труб. Накривають покладену систему гіпсо-волоконними листами (ГВЛ), за якими монтують той чи інший вид підлогового покриття своїми руками або з залученням професіоналів.
На дерев’яній основі

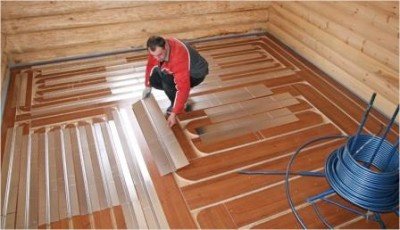

У дерев’яному будинку немає сенсу виконувати заливання бетонної стяжки. Зручніше зробити укладання теплої підлоги на деревні матеріали. З цією метою використовують листи ДСП з попередньо виготовленими пазами для укладання труб.
Панелі зручно кріпляться до балок перекриттів своїми руками, між ними також укладають утеплювач.
Для збільшення тепловіддачі на ДСП укладають листи алюмінію, зігнуті по формі пазів. Труби укладають по обраній схемі і кріплять защелкивая. Верх системи можна зробити з ГВЛ, укладаючи їх у два шари. На них можна виконувати монтаж будь-яких підлогових покриттів.
При виборі «одягу для підлоги» уточніть можливість її використання з системами теплої підлоги. Не всі матеріали придатні для цього.
Перелік витрат
Виходячи з перерахованих особливостей монтажу системи своїми руками або силами професіоналів, наведемо приблизну вартість основних матеріалів і вузлів.
Використовуючи цю таблицю наближено можна розрахувати чекають на вас витрати. Остаточна вартість теплої підлоги залежить від конкретної торгуючої організації.
Виконання монтажних робіт своїми руками заощадить близько 50% витрат.
