У дерев’яному або каркасному будинку з дерева теж можна укласти тепла підлога водяного типу. Але доведеться врахувати ряд неочевидних нюансів!
X ЗАКРИТИ
У переважній більшості випадків тепла підлога на дерев’яній основі роблять електричним: так і швидше, і простіше вирішити ряд технологічних проблем. Але цілком можливий і монтаж водяного обігріву — і тут вам допоможуть корисні рекомендації, які ґрунтуються на моєму власному досвіді укладання таких систем.
Ми проаналізуємо основні труднощі, з якими доведеться зіткнутися при складанні конструкції, і розберемося в оптимальній послідовності робіт з влаштування такої підлоги.
Водяні підлоги в будинках з дерева
Особливості обігріву дерев’яної підлоги
Водяна тепла підлога під дерев’яні підлоги, а тим більше на дерев’яну основу монтують не так часто. Причин цього кілька:
При роботі з дерев’яними підставами необхідно компенсувати теплоємність деревини, використовуючи відображають елементи
Дерев’яні підстави схильні до температурних і вологісним деформацій — цю особливість доведеться враховувати
Труби потрібно обов’язково ховати під опорними елементами, інакше вони будуть пошкоджені при ходьбі по підлозі
Варіант заливки бетонної стяжки по дерев’яним лагам і чорнової настилу з дошки або товстої фанери зазвичай не розглядають. Причина цілком очевидна: при потрібної товщині шару навантаження на квадратний метр перекриття цілком може досягати 300 кг. Для дерев’яного каркаса це дуже багато, тому він або деформується відразу, або протримається деякий час, а потім почне прогинатися.

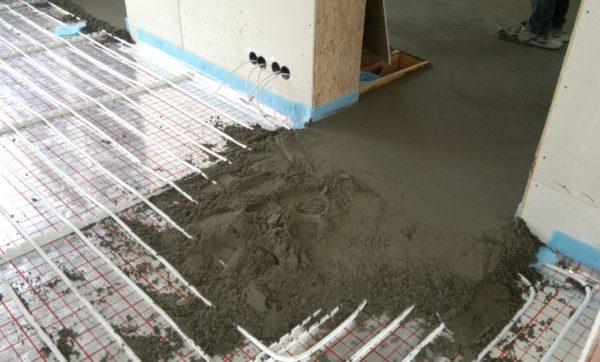

Традиційний варіант залиті стяжки (на фото) тут не підійде — занадто велике навантаження
Втім, все, що я зазначив вище, аж ніяк не означає, що дерев’яна система водяної підлоги може бути реалізованою в принципі. Якщо врахувати всі ці недоліки і використовувати в роботі сучасні матеріали, пристосування і технології, то тепла підлога на лагах або дощатому настилу буде працювати на заздрість сусідам.
Як можна зробити підстава?
Плануючи монтаж теплої підлоги в будинку з дерев’яним перекриттям або системою лад, нам треба вирішити головне питання — куди ховати труби?

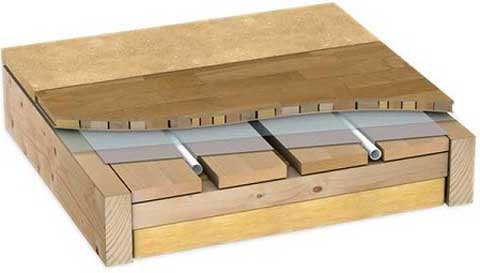

При укладанні на дерев’яну основу труби потрібно захистити від навантаження, використовуючи дистанційні вставки з дерева або ДСП
Складність тут полягає не тільки в тому, щоб захистити їх від навантаження. Це, як раз, зробити нескладно — достатньо підняти рівень фінішного покриття на кілька сантиметрів. Але в такому разі ми сильно програємо в ефективності теплопередачі: над трубами утворюється повітряний прошарок, яка виступає в ролі теплоізолятора. Тобто ми гріємо що завгодно, але не сам пол.
Ось чому при складанні системи теплої підлоги покриття намагаються укласти точно за рівнем верхнього краю труби.
Для цього застосовують такі пристосування:
Ілюстрація Спосіб укладання системи водяного обігріву
Фрезеровані збірні підстави.

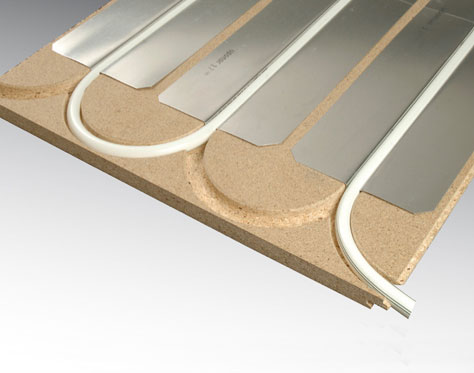

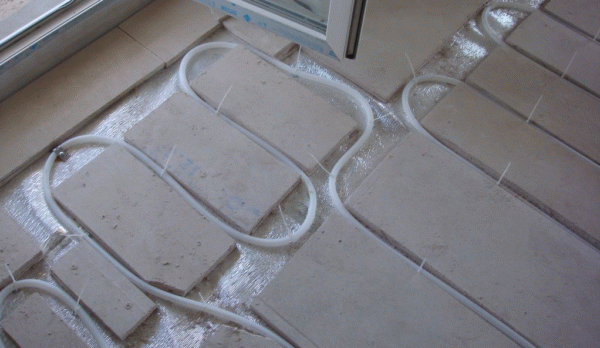

Для укладання труб в товщі підлоги на потрібному рівні застосовуються деревно-стружкові плити (ДСП) з канавками, зробленим на фрезерному верстаті. Глибина та конфігурація канавок подираемся таким чином, щоб забезпечити максимально раціональний розподіл труб з теплоносієм.
Мінуси модульного настилу з ДСП:
- висока вартість матеріалу за рахунок фрезерування;
- низька вологостійкість;
- схильність до деформацій.
Рейкові конструкції.

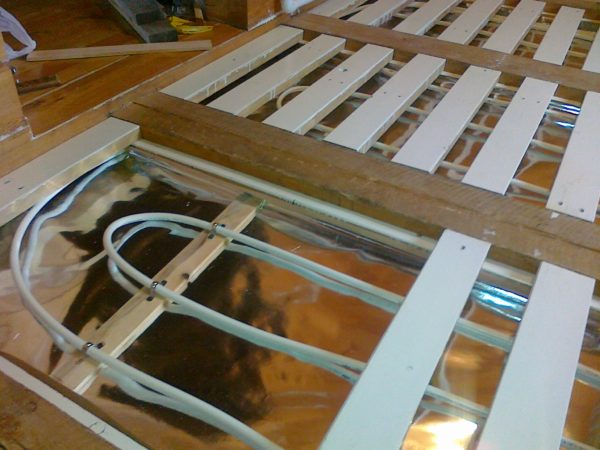

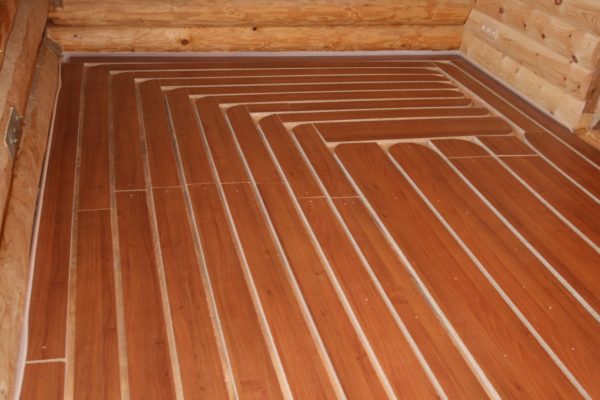

Цей варіант — більш дешева альтернатива модульним основи з фрезерованими канавками. На чорнову підлогу набиваються рейки, зазор між якими відповідає діаметру укладається труби.
Товщина рейок підбирається таким чином, щоб просвіт між верхнім краєм труби і чистовим підлогою був мінімальним — так зменшуються втрати тепла.
Мінус — зазори по боках і у місцях повороту труб виходять великими, бо частину тепла все одно втрачається.
Полімерні мати.
Для вирішення значної частини проблем, пов’язаних з тепловтратами, деформацією і намоканням поверх чорнового настилу можна також укласти полімерні мати з канавками для укладання труб. Функціонують вони так само, як і фрезеровані панелі з ДСП, але ефективність цих виробів вище.
Мінус — висока ціна, яка компенсується економією на обігріві тільки частково.
Будь-який з цих варіантів підходить, якщо нам потрібно укласти тепла підлога на фанеру або інше дерев’яне підставу. Я прихильник полімерних матів, але і фрезеровані моделі з ДСП, і навіть прості конструкції з набитих на підлогу рейок цілком мають право на існування.
Збірне основу з ламінованої ДСП, готове до укладання труб
Матеріальне оснащення
Що потрібно для підлоги?
Отже, якщо нам потрібно змонтувати систему обігріву своїми руками починати слід з закупівлі матеріалів. Мінімальний перелік того, що нам потрібно, я наведу в таблиці:
Ілюстрація Матеріал

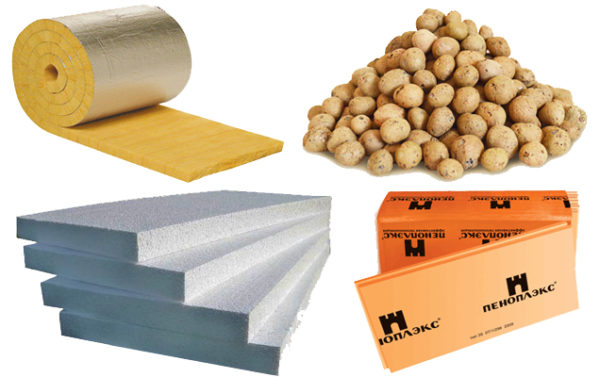

Матеріали для теплоізоляції для підпільного простору:
- керамзит;
- мінеральна вата;
- плити на основі полістиролу;
- гідро – і пароізоляційні мембрани.
Матеріали для чорнової підлоги:

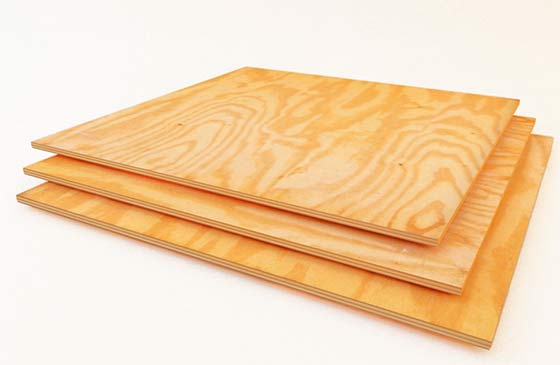

- вологостійка фанера товщиною 15 мм і більш;
- деревні плити (ОСБ, ДСП);
- обрізна дошка;
- бруси для лаг і опор;
- гідрофобізуюча пропитка для деревини з антисептиком;
- механічне кріплення.
Мати для теплої підлоги.
Металеві тепловідбивні пластини.
Демпферна стрічка.

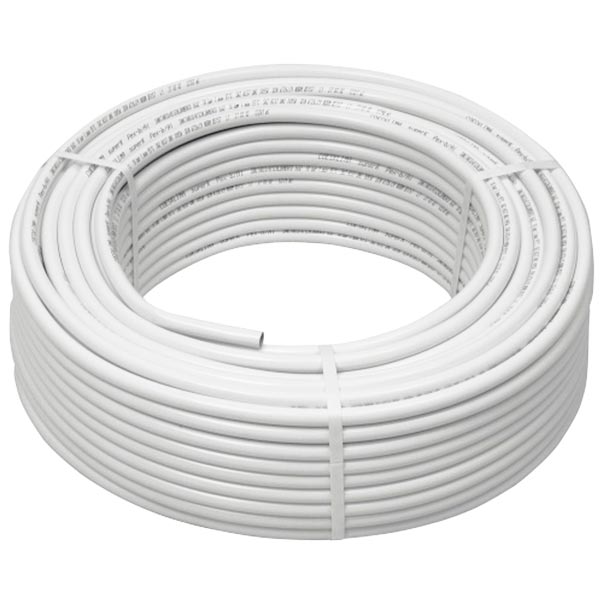

Пластикові труби для теплої підлоги:
- металопластикові;
- труби із зшитого поліетилену.
Колектор.
Підлогове покриття.
Майте на увазі, що тепла підлога під дерев’яну дошку , лінолеум, ламінат, плитку і т. д. може укладатися за різними схемами. Відповідно, і набір матеріалів може відрізнятися від наведеного тут. Все залежить від того, що буде використовуватися в якості фінішного шару.
Інструменти для роботи
Пол буде з дерева, то без набору теслярських інструментів не обійтися

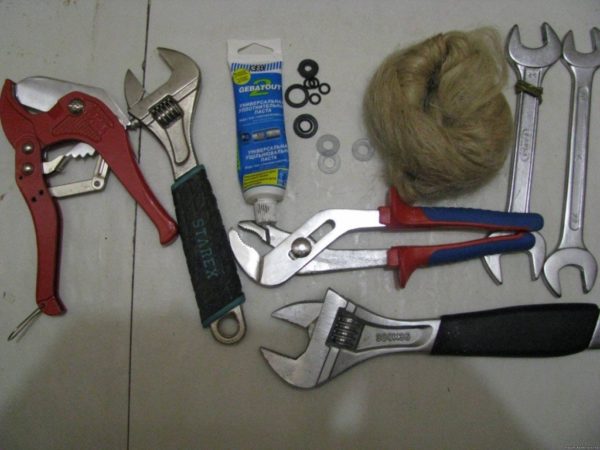

Підготовка приміщення до монтажу опалювальної системи і власне укладання теплої підлоги проводиться із застосуванням таких інструментів:
Обжимний інструмент для металопластикових виробів серйозно прискорює процес
Набір для монтажу трубної системи. Такі інструменти є, напевно, у будь-сантехніка
Технологія монтажу
Етап 1. Попередні роботи

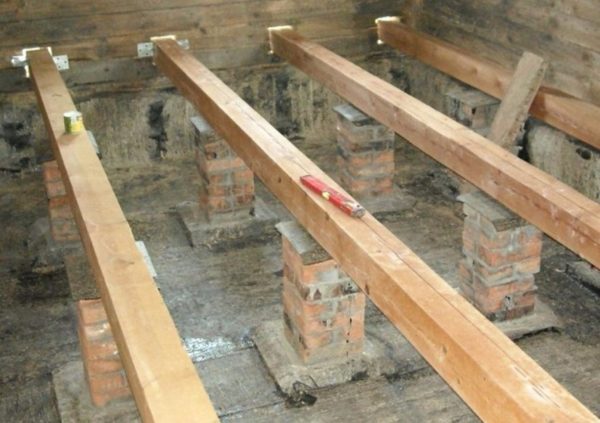

Пристрій теплої підлоги може проводитися як на етапі будівництва будинку, так і у вже експлуатується приміщенні. Природно, обсяг робіт в цих випадках буде кардинально відрізнятися, тому тут я опишу ідеальну ситуацію, тобто перерахую основні вимоги до основи:
Найбільш ефективна комплексна гідроізоляція, з підсипкою і укладанням рулонних матеріалів

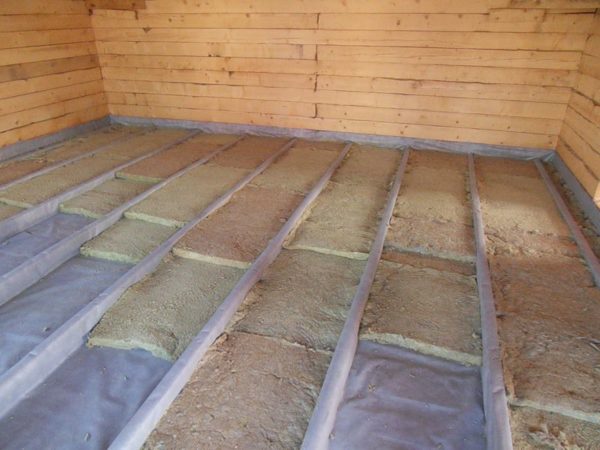

Утеплювач потрібен обов’язково, інакше тепло від труб системи обігріву буде йти вниз

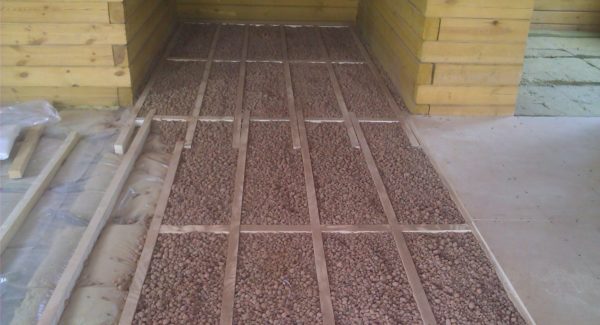

Керамзит в якості утеплювача буде ефективний тільки при засипці досить товстим шаром
Керамзит ефективний тільки при товщині теплоізоляційного шару від 30-40 см. При цьому його бажано залити дуже рідким цементним розчином для зниження проникності для вологи та отримання імпровізованого керамзитобетону.
Поверх утеплювача обов’язково укладають пароізоляцію з зазором для циркуляції повітря
Ця послідовність дій підходить для новобудови. Якщо ж ми монтуємо обігрів підлогового покриття вже експлуатується будинку, то чорнову підлогу достатньо перевірити й зміцнити.

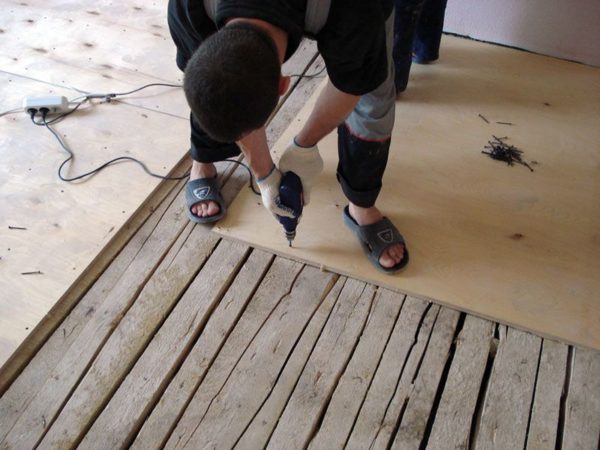

Поверх старого дощатої підлоги бажано змонтувати настил з фанери — так ми отримаємо досить надійне підгрунтя
В крайньому випадку, настил розкривається і після закладки додаткової теплоізоляції/пароізоляції в підпільне простір монтується назад.
Етап 2. Підготовка підстави для укладання
Теплий водяний підлогу з дерев’яних перекриттях влаштовується по спеціально підготовленій основі. Вона повинна забезпечувати потрібну несучу здатність, гідро – і теплоізоляцію, а також — захищати всі елементи конструкції від надмірних деформацій.
Основа з полімерних теплоізоляційних матів робиться так:
Ілюстрація Етап роботи

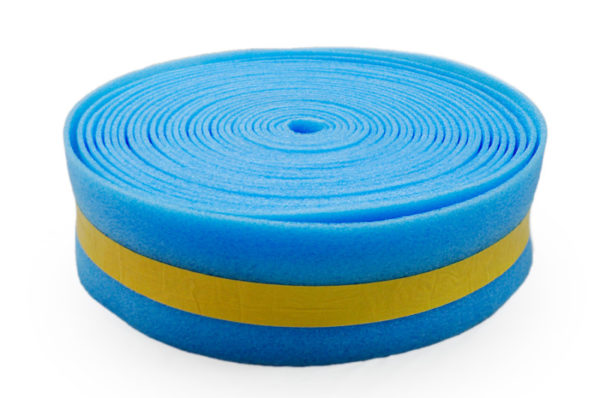

Наклеювання демпферної стрічки.

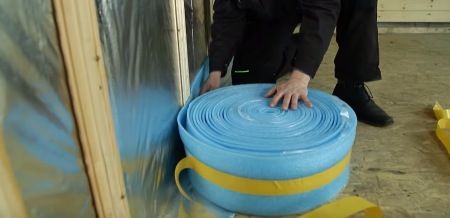

На стіни по периметру приміщення наклеюємо демпферну стрічку зі спіненого поліетилену. Така стрічка — обов’язковий елемент конструкції будь-якого теплого статі, оскільки вона компенсує температурні деформації.

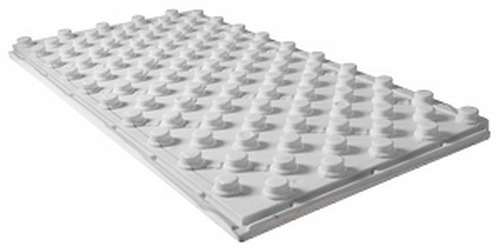

Укладання матів з пазами.
Поверх основи укладаємо мати з пазами для труб і теплоізоляційних елементів. В даному випадку використовуються двошарові мати. Їх нижній шар виготовлений з пористого пінопласту, верхній — з досить щільного ПВХ, що забезпечує міцність і надійність фіксації.

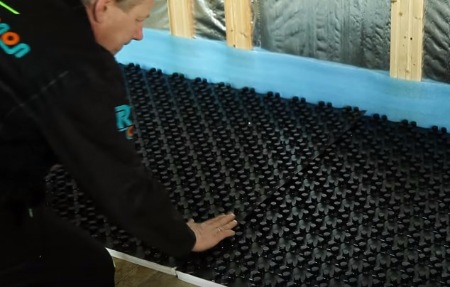

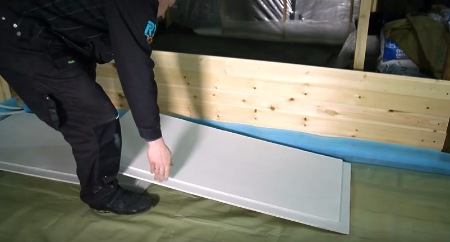

Мати розкладаємо впритул до стін. Окремі елементи з’єднуємо з допомогою бічних засувок, укладаючи без щілин і стиків.
Підгонка теплоізоляційних пластин.

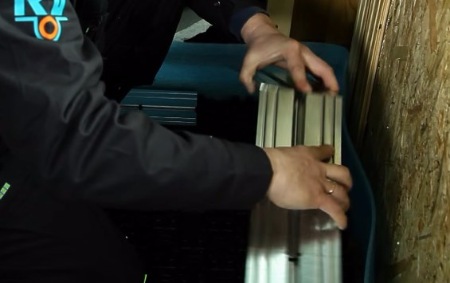

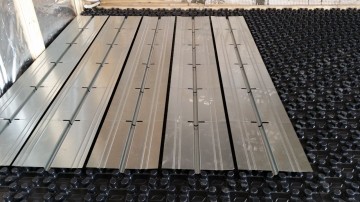

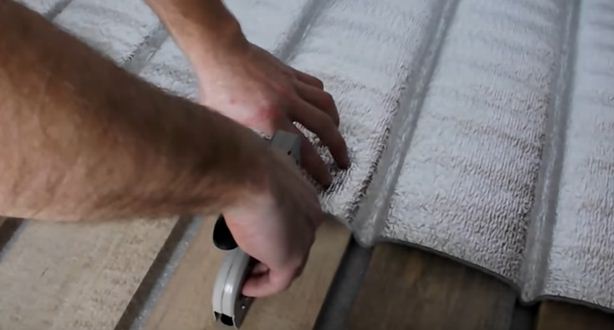

Металеві теплоізоляційні пластини витягуємо з упаковки і підганяємо по довжині. Як правило, на виробах є спеціальні прорізи, які дозволяють скорочувати їх без використання інструментів.
При підгонці просто згинаємо пластину за потрібною прорізи і відламує фрагмент.
Укладання теплоізоляційних пластин.

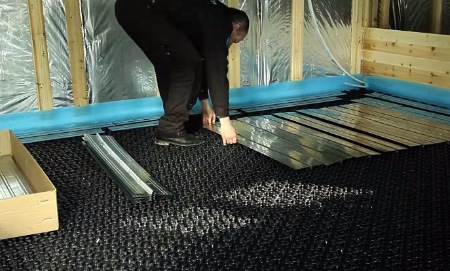

Розподіляємо теплоізоляційні пластини по поверхні основи таким чином, щоб конфігурація канавок відповідала запланованою схемою укладання труб теплої підлоги. Стандартні вироби розраховані на крок укладання близько 20 см, тому розміщувати їх потрібно впритул.
При правильній розкладці металеві деталі повинні перекрити від 80 до 90% усієї площі.

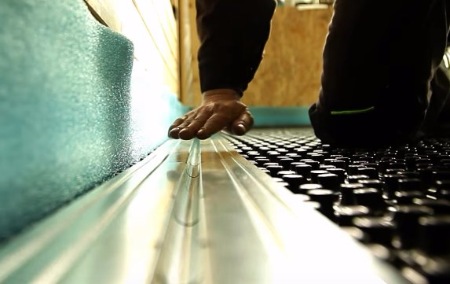

Фіксація металевих пластин.
Кожну пластину фіксуємо на підставі, вдавлюючи її в паз теплоізоляційного мата по всій довжині. При цьому заглиблення в середній частині пластини, призначене для укладання труби, повинно замикатися на кріпленнях мата.

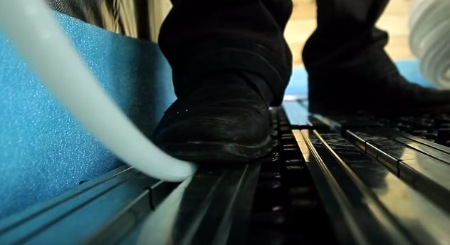

Фіксувати можна як рукою, так і наступаючи на пластини ногою. У другому випадку використовуємо взуття з підошвою без металевих елементів, щоб не зашкодити протикорозійне покриття металу.
Укладаючи тепла підлога на дерев’яну підлогу, обов’язково використовуємо відображає теплоізоляцію — небудь збірну, або рулонну
В принципі, наведена інструкція універсальна — вона підходить і для фрезерованого ДСП, і навіть для рейкової підлоги. Якщо ви хочете заощадити, то сталеві пластини можна замінити рулонної ізоляцією з фольгованим шаром. Ізоляцію кріпимо до набитим на підставу рейок з допомогою степплера, але не натягуємо, а формуємо канавки для укладання труб.

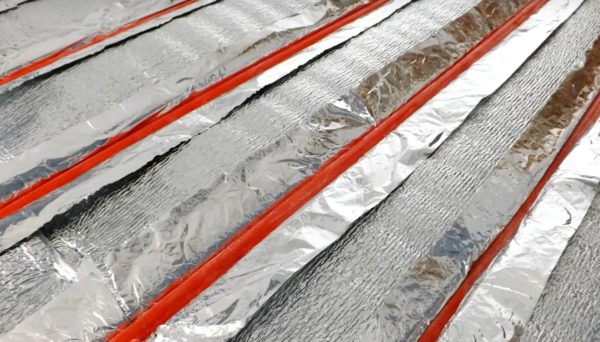

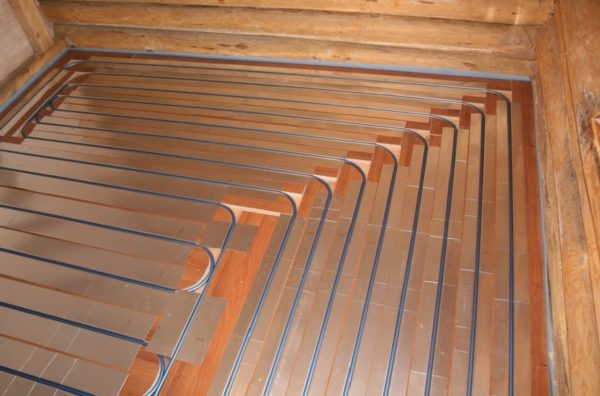

Труби в канавках між рейками. Під кожну трубу укладаємо окрему тепловіддзеркалюючий підкладку
Етап 3. Монтаж і підключення труб опалення
Тепер нам потрібно прокласти труби і приєднати їх до системи опалення:
Ілюстрація Етап роботи
Установка колекторного шафи.

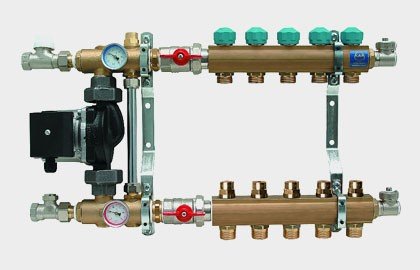

В кутку приміщення монтуємо шафа з колектором для теплої підлоги. Шафа може монтуватися як в стінній ніші, так і на поверхні стіни.
Підводимо до колектора труби, по яких у контурів теплої підлоги буде надходити гаряча вода.
При використанні окремого нагрівача з’єднуємо колектор з ним за допомогою шлангів або труб.
Розкладка труб.

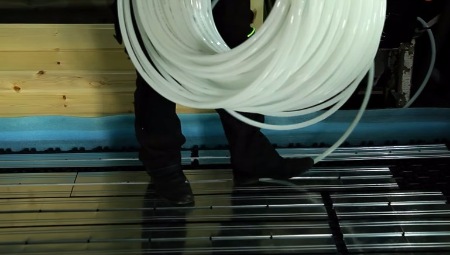

Бухту з трубою діаметром 16 мм розмотує, поступово розкладаючи трубу в пази теплоізоляційних пластин.
При виконанні цієї операції строго дотримуємося крок укладання, намагаємося уникати перекручування і заломів трубопроводу.
Кожен контур бажано робити з цільної труби, без стиків у товщі теплої підлоги — так надійність буде максимальною.
Фіксація труб.
Фіксуємо труби на підлозі так само, як ми закріплювали теплоізоляційні пластини: вкладаємо виріб в паз і придавлюємо рукою або ногою.
При правильному підборі труб і монтажних елементів контур надійно закріплюється за рахунок еластичності матеріалу і конфігурації пазів у пластинах.

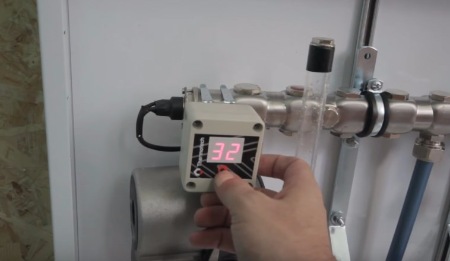

Підключення до колектора.
Труби приєднуємо до входів і виходів колектора теплої підлоги. Для кріплення використовуємо фітинги, що забезпечують максимальну герметичність.
Заповнення контурів.
В опалювальній системі для підлоги можна використовувати як воду, так і антифриз.
Спочатку контури заповнюються самопливом, поки з контрольного патрубка не починає капати рідину.

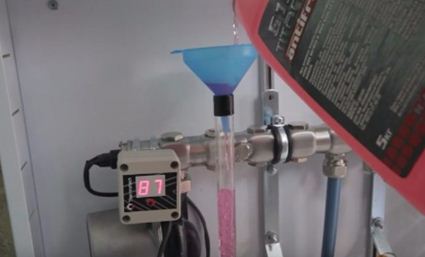

Після цього з системи видаляється повітря, а потім включається циркуляційний насос (якщо його наявність передбачено конструкцією). При включеному насосі контури остаточно заповнюються.
Випробування системи.
Якщо це можливо, виставляємо потрібну нам температуру теплоносія в трубах. Перевіряємо працездатність системи, її герметичність і рівномірність нагріву контурів.
При відсутності протікання і інших проблем можна переходити до завершення монтажу.

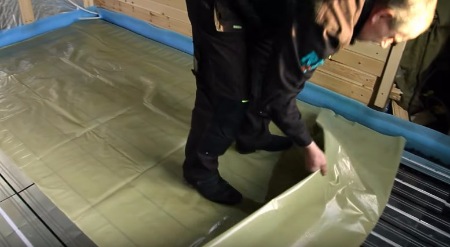

Монтаж теплорозподільній плівки.
Для більш ефективної тепловіддачі поверх опалювального контуру розкладаємо плівку на основі термостійкого поліетилену.
Рулони монтуємо внапуск, проклеівая стики армованим скотчем.
Укладання підлогового покриття або чорнового настилу.
Поверх теплої підлоги монтуємо або чистова підлога (ламінат, дошка), або укладаємо чорнові гіпсоволокнисті плити.
Висновок
Облаштувати теплий дерев’яний пол, та ще і з дерев’яної основи, — не найпростіше завдання. Але впоратися з нею ви зможете і самі — якщо, звичайно, уважно вивчіть поради та відео у цій статті, а при необхідності будете звертатися за консультаціями до фахівців в коментарях.
