Влаштувати тепла підлога в теплиці своїми руками — це найкращий спосіб обігріти рослини в зимовий час року. Ця процедура схожа монтажу підлогового опалення в приватному будинку, так і кошти використовуються такі ж. Тільки в парникових спорудах її виконання спрощується за рахунок відсутності високих вимог до інтер’єру. У статті будуть докладно розглянуті різні способи підігріву землі в теплицях, а також наведено схеми для його реалізації.
Схеми теплих підлог для теплиць
Спочатку слід сказати кілька слів про завдання, яку вирішує обігрів грунту в теплиці. В першу чергу, це створення сприятливих умов мікроклімату для гарного росту культур на грядках.
При цьому земля не повинна перегріватися, щоб не виникло її пересихання. У той же час до системи підігріву пред’являються й інші вимоги: надійність, економічність і невисока вартість монтажу.
Важливо. Діапазон допустимих температур грунту лежить в межах від 14 до 25 °С. Нагріта до такої температури земля не завжди зможе віддати то кількість тепла, що необхідно для опалення всього простору теплиці. Тому рекомендується не обмежуватися пристроєм системи теплих підлог, а робити їх суміщеними з повітряним або радіаторним обігрівом.
У тепличних спорудах приватних домашніх господарств можна організувати підігрів грунту наступними способами:
- повітряним;
- водяним;
- електричним.
Щоб допомогти домовласникам здійснити вибір відповідної системи, розглянемо кожну з них детальніше.
Повітряний обігрів

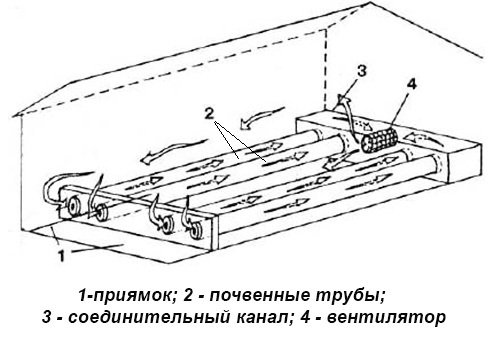

Є простий спосіб підігріву ґрунту в теплиці повітрям, який можна виконати своїми руками і без великих фінансових вкладень. Правда, він швидше годиться не для зимових умов, а для використання весною і восени. Суть полягає в акумуляції теплової енергії, що надходить у спорудження протягом дня. Акумулятором служить шар глини товщиною 200 мм, покладений під рослинним грунтовим покривом. Схема повітряного теплої підлоги зображена на малюнку:
По трубах з азбесту діаметром 100-200 мм рухається повітря, спонукуваний малопотужним вентилятором, встановленому в загальному колекторі. Вдень тепло від повітря через стінки труб передається глиняного подушці, а вночі грядки отримують від неї тепло. Для підвищення ефективності під глину слід помістити теплоізоляційний матеріал, наприклад, пінопласт.
Рада. Для влаштування повітряного обігріву в теплиці замість азбестоцементних труб можна використовувати пластикові каналізаційні того ж діаметру. Вентилятор підійде будь малопродуктивний потужністю 25-50 Вт.
Запропоновану систему можна вдосконалити для роботи в зимовий час, але для цього доведеться понести витрати. Всередині споруди необхідно встановити будь-який відповідний повітряний обігрівач: дров’яну піч, газовий або електричний конвектор. Виробляється їм тепло буде надходити і в прокладені труби, а від них – до грунту і рослин.
Існує і більш оригінальний спосіб підігріву землі в теплиці – з допомогою димових газів від печі на дровах. Остання встановлюється в глибокому приямку, а димохідна труба закопується під грядки, після чого йде вертикально вгору за межами будівлі. Тіло печі нагріває повітря в парнику, а газохід – грунт. Нижче показана схема такого комбінованого опалення:
Недоліки такі: приямком віднімається значна корисна площа теплиці, топити грубку незручно, а температура труби надто висока і її треба вкопати глибше, орієнтовно на півметра в землю. Зате витрати – мінімальні для прогрівання грунту в теплиці підійде проста металева буржуйка, зроблена своїми руками.
Водяні теплі підлоги
Водяний підігрів грунту в теплиці хоч і вимагає фінансових витрат, але вважається найбільш надійним, ефективним і універсальним. Універсальність полягає в широкому виборі енергоносіїв, адже нагрівати теплоносій можна чим завгодно, або що більш вигідно. Тут важливо правильно укласти петлі гріючих контурів з труб і організувати підтримання необхідної температури грунту.

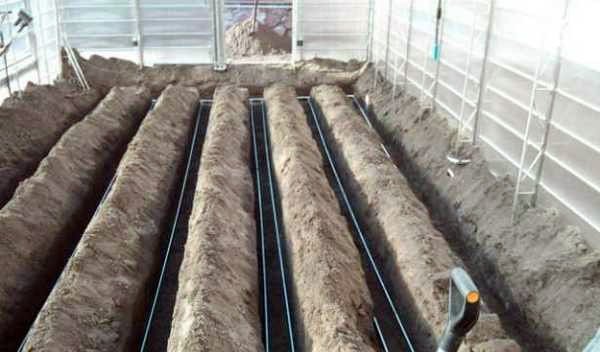

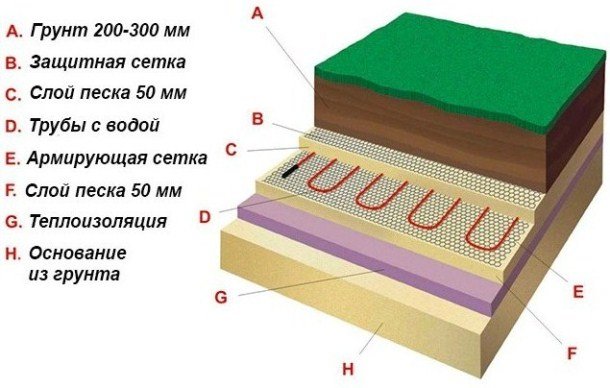

Роботи починаються зі зняття родючого шару і глини до глибини 50 см. Підстава утрамбовується, а потім на нього укладається теплоізоляційний шар, найкраще з пінопласту товщиною 100 мм Утеплювач накривається поліетиленовою плівкою, після чого зверху насипається шар піску завтовшки 50 мм. По ньому розкладається труба гріючого контуру з кроком 200-300 мм, яка знову засипається таким же шаром піску. Будова «пирога» водяної теплої підлоги для теплиці показано на схемі:

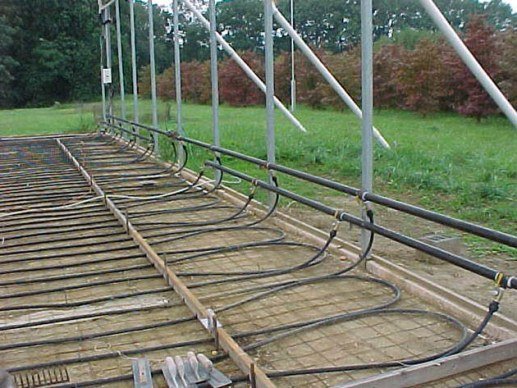

Для контурів можна застосовувати як сталеві, так і полімерні труби, призначені для опалення. Щоб пластмасові труби не були пошкоджені в процесі експлуатації, їх потрібно захистити спеціальною сіткою, після чого зверху насипається родючий ґрунт для вирощування рослин. Виведені назовні патрубки можна приєднати до загального колектора, що проходить вздовж всієї теплиці, як це зроблено на фото:

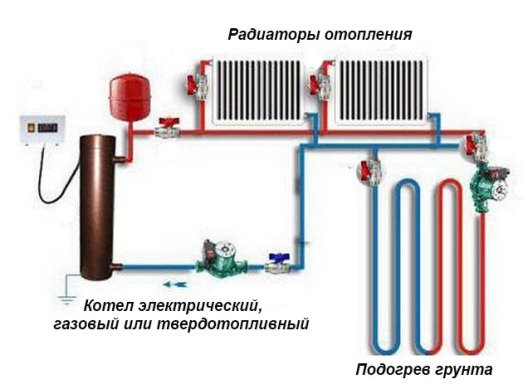

Подаючий і зворотний колектори залишається підключити до джерела тепла, причому для коректної роботи системи знадобиться циркуляційний насос. Тут є проблема: для підігріву тепличного грунту треба підтримувати температуру теплоносія в межах 40 °С, що важко для твердопаливних котлів. Проблема вирішується 2 способами:
- необхідно зібрати змішувальний вузол з триходовим клапаном і другим насосом, причому частина теплоносія пустити на радіатори. Це дорого і є не для всіх;
- направити в теплі підлоги воду з зворотної магістралі від радіаторів, тоді вийде повноцінна опалювальна теплиця з підігрівом грунту.
Рада. Найзручніше використовувати у парниковому спорудженні газовий котел, він в змозі нагрівати воду до 35-40 °С. А саме комфортне рішення – провести до теплиці опалювальні магістралі від домашнього котла, це позбавить вас від багатьох турбот. Головне, щоб у нього вистачило потужності.
Навесні і восени в труби ґрунтових контурів можна направляти воду, нагріту геотермальними джерелами, — сонячними колекторами. Ці пристрої розміщуються поруч з теплицею і підключаються до системи з використанням циркуляційного насоса.
Використання електроенергії для підігріву ґрунту
Треба сказати, що засоби електричного опалення досить рідко застосовуються для обігрівання землі в теплицях. Причина криється в занадто високі тарифи на електроенергію, хоча пристрій самої системи обійдеться дешевше, ніж водяні теплі підлоги. Але даний спосіб можуть взяти на озброєння ті домовласники, хто поставив багатотарифний лічильник і в нічний час платить вдвічі менше. Тоді грунт можна нагрівати за допомогою:
- електричного кабелю;
- інфрачервоної плівки;
- кабельних матів.

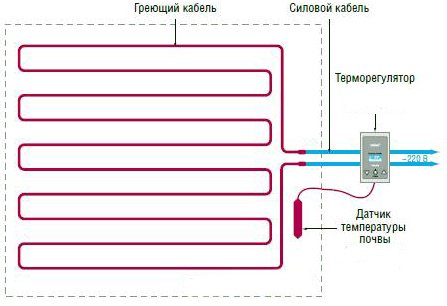

Кабельні теплі підлоги без проблем укладаються в теплиці своїми руками за тією ж схемою, що і водяні контури. Різниця – в підключенні до електричної мережі і монтажі терморегуляторів. В плані автоматизації електроенергія – найзручніший джерело тепла, що не вимагає в процесі експлуатації втручання людини. Потрібно тільки налаштувати терморегулятор і датчик, занурений у землю, на необхідну температуру.
Електричні нагрівальні мати – це той же кабель, тільки прикріплений до спеціальної сітки, що полегшує його монтаж. Інша справа – полімерна інфрачервона плівка з вугільними нагрівачами. З одного боку, її не варто занадто поглиблювати в грунт теплиці з-за невисокої температури нагріву. З іншого – плівка може бути пошкоджена садовим інструментом, так що оптимальна глибина для її прокладки – 200 мм.
Висновок
Як ви вже зрозуміли, пристрій підігріву ґрунту в теплиці залежить від вибору джерела тепла і енергоносія. В приватних господарствах з невеликим достатком найчастіше зустрічаються парникові споруди з повітряним опаленням від дров’яних печей. Водяні системи дорожче, а тому і впроваджуються рідше. Електрикою ж топить мізерна частина домовласників.
