Схема підключення двоконтурного газового котла до системи опалення

Зміст:

  • Підключення до самопливної системи опалення
  • Схеми з примусовою циркуляцією
  • Підключення комунікацій
  • Висновок

Газові опалювальні установки продовжують залишатися найпоширенішим видом опалювального обладнання приватних будинків. Вони застосовуються як в якості єдиного джерела теплової енергії, так і в зв’язці з опаленням на інших видах палива. При цьому важливу роль відіграє правильний монтаж та схема підключення двоконтурного газового котла до всіх комунікацій і його зв’язок з іншим обладнанням.

Схема підключення двоконтурного газового котла до системи опалення

Підключення до самопливної системи опалення

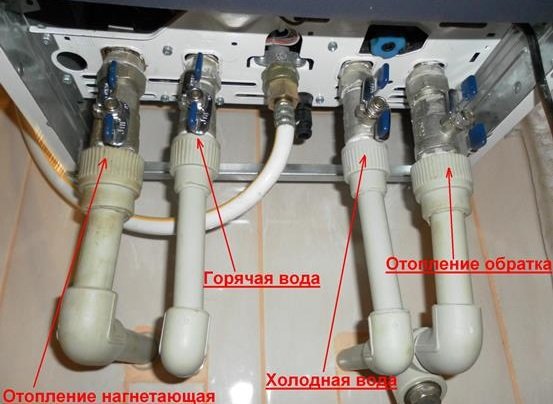

Побутові газові агрегати приєднуються до комунікацій:

  • подавального і зворотного трубопроводів опалення;
  • димоходу;
  • трубі газопроводу;
  • електричної мережі будинку – при необхідності;
  • до водопровідної мережі і трубопроводу подачі гарячої води споживачам – при наявності функції її нагрівання.

Способів приєднання до будинкової мережі опалення існує декілька, вибір обв’язки агрегату залежить від функціональних особливостей газової установки, а також складність і розгалуженість самої системи. Найпростіша схема підключення газового опалювального котла – до самопливної мережі трубопроводів. Тут доречний теплогенератор, який працює без електрики, тоді збережеться енергонезалежність всієї системи.

Схема підключення двоконтурного газового котла до системи опалення

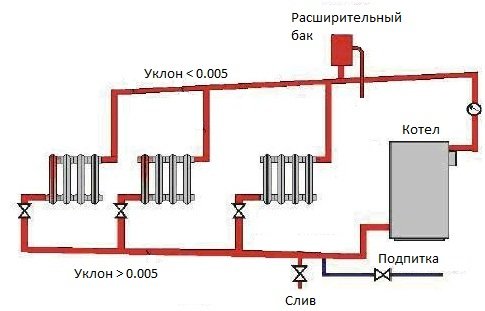

Самотечная система опалення

Патрубки водяної сорочки приєднуються до трубопроводів опалення безпосередньо, будь функціональний елемент створить додатковий опір, що буде заважати вільному протоку теплоносія. Наведемо ряд рекомендацій про те, як здійснити правильне підключення газового котла до гравітаційній системі опалення:

1. Подаючий трубопровід ні в якому разі не повинен повертати вниз на виході з агрегату. Він може виходити горизонтально, а потім підніматися до найвищої точки, де встановлюється розширювальний бак.

2. Перед приєднанням до патрубка на зворотному трубопроводі по можливості не слід робити вертикальний ділянку, щоб теплоносію не довелося підніматися по ньому. Якщо цього уникнути не можна, то цю ділянку треба зробити як можна коротше. Ідеальний варіант – коли труба обратки і відповідний патрубок на котлі поєднуються без підйому.

3. Труби в приміщенні топкової треба прокладати так, щоб вони робили якомога менше поворотів, уникаючи створення зайвих місцевих опорів протоку води.

4. Закритий розширювальний мембранний бак тут не підійде, система не зможе нормально функціонувати при надлишковому тиску. Ємність повинна сполучатися з атмосферою через зливний патрубок, підключений до її верхньої частини.

5. Ухили подаючої і зворотної магістралей в приміщенні топкової треба дотримуватися такі ж, як і в інших кімнатах, тобто не менш ніж 5 мм на кожен метр труби.

Порада: щоб поєднати патрубки зворотного трубопроводу і опалювальної установки, в підлозі топкової можна влаштувати невелике заглиблення або приямок, в який поміщається котел. Його патрубок в результаті може виявитися трохи нижче рівня труби, що цілком допустимо.

Схеми з примусовою циркуляцією

Якщо передбачено примусове спонукання руху теплоносія в мережі, то попередня схема обв’язки підлогового газового котла доповнюється циркуляційним насосом. Як правило, у мережах з 1-2 гілками насос встановлюється на зворотній магістралі перед входом в опалювач, а до нього рекомендується ставити сітчастий фільтр. У цьому випадку діаметри труб будуть менше, як і ухили (не менше 2 мм на 1 м магістралі). Розширювальний бачок можна застосувати закритий і теж приєднати його до обратке:

Схема підключення двоконтурного газового котла до системи опалення1 – підлоговий газовий опалювач; 2 – запобіжний скидний клапан; 3 – радіаторний термостатичний регулятор; 4 – радіатор; 5 – балансувальний кран; 6 – розширювальний бак; 7 – байпас з кульовим краном; 8 – фільтр – грязьовик; 9 – циркуляційний насос.

Безліч моделей сучасних опалювальних котлів оснащується вбудованим циркуляційним насосом, що спрощує їх підключення. У ситуації, коли в будинку присутні кілька різних систем опалення (радіатори, гріють підлоги, бойлер непрямого підігріву води), рекомендується схема обв’язки котла опалення з гідравлічним поділом на контури (гідрострілкою).

Поділ на контури необхідно з двох причин:

Схема підключення двоконтурного газового котла до системи опалення

  • Для контурів опалення А, В і С потрібно теплоносій з різною температурою, при цьому його витрати у кожній гілці різний.
  • Пристрій гидрострелки – найкращий спосіб збалансувати всю систему.
  • В ідеалі роботою всіх гілок (крім ГВП) керує єдиний блок автоматики (контролер). З ним пов’язані датчики, розташовані у всіх приміщеннях і фіксують температуру повітря. Вони передають імпульси на контролер, а той підтримує температуру в будинку, включаючи або відключаючи циркуляційні насоси кожної гілки. Котлової контур працює гідравлічно незалежно, нагріваючи теплоносій по мірі необхідності.

    Останнім часом все більш популярними стають теплогенератори настінного типу. Вони компактні, зручні в експлуатації і, як правило, мають функцію підігріву води для господарських потреб. Функціональна схема підключення навісного газового котла виглядає наступним чином:

    Схема підключення двоконтурного газового котла до системи опалення

    1 – настінний газовий котел; 2 – кульовий кран подачі / зворотної магістралі опалення; 3 – запірний вентиль подачі холодної води; 4 – трубопровід; 5 – група безпеки з запобіжним клапаном; 6 – сітчастий фільтр; 7 – мембранний розширювальний бак; 8 – підводки до опалювальних приладів; 9 – секційні радіатори; 10 – подаюча і зворотній магістралі теплоносія; 11 – трубопровід нагрітої води до споживачів ГВП; 12 – запірні крани; 13 – підкачка холодної води.

    Мається на увазі, що двоконтурна опалювальна установка укомплектована власним циркуляційним насосом і розширювальним бачком для ГВП. В іншому випадку ці елементи доведеться встановити додатково.

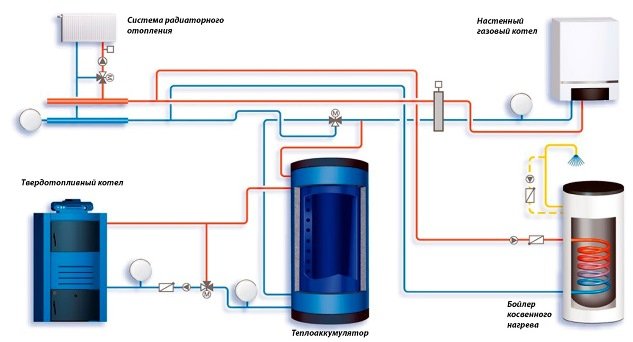

    З метою використання для обігріву своїх осель різних видів палива домовласники почали встановлювати в приміщеннях топкових кілька різних опалювачів. Відповідно, виникає питання, як підключити настінний газовий котел спільно з твердопаливним? Останній тип теплогенераторів набирає все більшу популярність, тому варто розглянути на схемі саме такий тандем:

    Схема підключення двоконтурного газового котла до системи опалення

    Дана схема підключення електричного котла опалення запропонована з причини своєї ефективності і економічності використання енергоресурсів. Бак теплоаккумулятора накопичує теплову енергію під час роботи твердопаливного котла, а після прогорання дров починає її віддавати в магістраль опалення та для потреб ГВП. І тільки після закінчення великого проміжку часу теплоносій в трубах охолоне і в дію вступить газова настінна установка.

    Підключення комунікацій

    Підведення до газової магістралі і монтаж з’єднань виконують представники відповідних служб, оскільки норми підключення газового котла передбачають виконання цих робіт організаціями або особами, що мають спеціальний дозвіл. Своїми руками виконувати ці роботи не допускається, потрібно лише придбати і узаконити лічильник, а також купити газовий фільтр.

    Інший важливий етап – це підключення газового котла до димоходу належним чином. Агрегати, робота яких залежить від природної тяги, повинні бути врізані у вертикальну шахту або приєднані до вертикальної димохідної труби висотою не менше 5-6 м. Виконуючи монтаж горизонтального ділянки димоходу з окремих елементів, треба стежити, щоб вони входили один в іншій по ходу руху продуктів горіння, а не навпаки. Врізка у вертикальний канал ретельно герметизується матеріалами, стійкими до високої температури.

    Оскільки засоби автоматизації, електроприводи і циркуляційний насос, якими забезпечується переважна більшість нагрівників, харчуються електроенергією, знадобиться виконати підключення газових котлів до електромережі. Тут великих складнощів не виникає, важливо правильно і безпечно підвести електроенергію в приміщення топкової і поставити там кілька розеток. Вимоги прості:

    • Розетки повинні бути заземлені, тобто, в приміщення потрібно завести 3 дроти, один з яких — заземлення.
    • Не слід розташовувати поблизу розетки запірної арматури або запобіжного клапана.
    • Ступінь ізоляції проводів потрібно дотримуватись у відповідності з інструкцією по експлуатації опалювального обладнання.
    • Штепсельні або інші розетки треба встановити так, щоб включаються в них дроти не звисали і не стосувалися гарячих поверхонь або устаткування.

    Не варто забувати про залежності газової установки від електрики, особливо коли у вашому районі відбуваються часті її відключення. У зв’язку з чим рекомендуємо придбати джерело безперебійного живлення для котла. В іншому випадку ви ризикуєте залишитися не лише без світла, а й без тепла в будинку.

    Висновок

    Сучасні моделі нагрівників, спалюють метан, можуть виявитися досить складні для самостійного їх підключення до інженерних мереж. Не всі роботи вдасться виконати самому, тому можна взятися за обв’язку апарату та налагодження роботи опалювальної мережі будинку після монтажу інших комунікацій.
