Перед кожним домовласником, який прийняв рішення правильно зробити опалення в своєму двоповерховому будинку, спочатку постає питання вибору типу системи. Є кілька варіантів традиційних і нових схем, але щоб зупинити свій вибір на якійсь з них, треба трохи розуміти суть питання. Завдання даної статті як раз і полягає в тому, щоб розглянути, що собою являє схема опалення двоповерхового будинку, розкрити плюси і мінуси кожного типу систем.
Однотрубна або двотрубна?

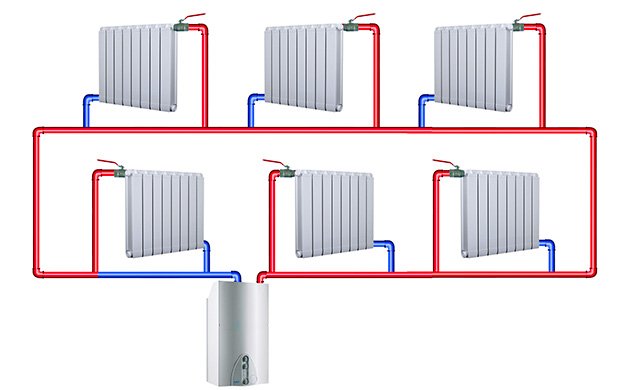

Як можна зрозуміти з назви, ці системи різняться за кількістю магістральних трубопроводів, що подають теплоносій в радіаторів. В однотрубній схемою всі підводки від батарей приєднуються до одного спільного трубопроводу, він є одночасно подавальним і зворотнім. Яскравим прикладом такої системи вважається знаменита «ленінградка», показана нижче на рисунку:
При уявній простоті монтажу і економії матеріалів однотрубна система володіє одним серйозним недоліком. Оскільки кожна батарея скидає охололу воду в загальну магістраль, то до наступного радіатора теплоносій приходить з більш низькою температурою і так далі, до кінця гілки. З-за чого останній опалювальний прилад може бути ледве теплим. Що це означає?
Кімнату все одно треба обігрівати, а значить, доведеться збільшувати тепловіддачу батареї, тобто, збільшувати кількість секцій. Виходить, ми заощадили на труби і фітинги, але витратилися на додаткові секції. Додайте сюди труднощі з регулюванням у двоповерхових будинках і неможливість природної циркуляції.
Недолік двотрубної системи полягає лише в тому, що на її збірку потрібно більше матеріалів, так як в цьому випадку подаючий і зворотний колектор розділені. Тобто, теплоносій приходить до всіх батарей по одній трубі, а йде – з іншого. Дана схема системи опалення приватного будинку володіє безліччю достоїнств, а тому найбільш популярна. Це привід для того, щоб зупинити свій вибір саме на двотрубної системі.
Види двотрубних систем
В даний час у приватному домобудівництві використовуються наступні види двотрубних схем:
- з природною циркуляцією;
- з примусовою циркуляцією;
- колекторна система;
- схема з двоконтурним котлом.
Кожна з наведених систем має свої особливості, переваги і недоліки, що визначають сферу її застосування. Розглянемо всі схеми по порядку і розкриємо їх особливості.

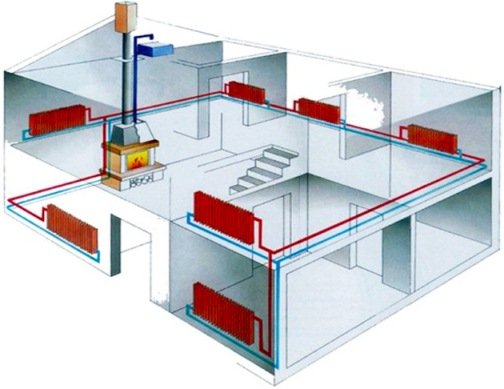

Система з природною циркуляцією

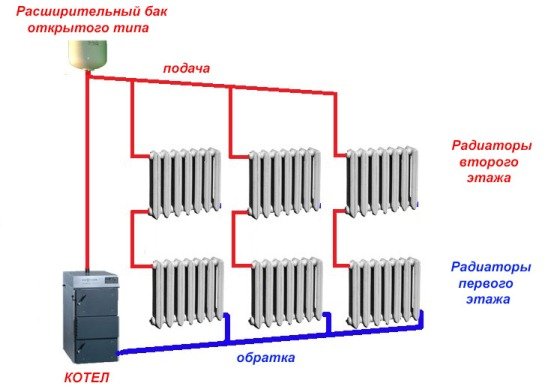

Принцип її дії заснований на конвективному русі води. Гарячий теплоносій, що виходить з котла, має меншу щільність і вага, ніж охолоджена вода, що приходить по зворотній магістралі. Остання прагне опуститися вниз і витіснити більш легкий нагрітий теплоносій. За рахунок цього і відбувається природна циркуляція. Для нормальної роботи системи необхідно виконання кількох умов:
- з-за низької швидкості руху рідини діаметри труб повинні бути збільшені, щоб забезпечити необхідний витрата теплоносія;
- різниця густин і мас води з різною температурою невелика, тому схема опалення з природною циркуляцією повинна монтуватися з великими ухилами горизонтальних ділянок;
- мережа трубопроводів знаходиться під природним тиском, створювати надлишковий – неприпустимо, інакше протягом рідини припиниться. Значить, розширювальний бак може бути тільки відкритого типу і повинен встановлюватися вище всієї системи;
- щоб витримати всі ухили, котел часто доводиться розміщувати в невеликому поглибленні.
Що ж нам дає така схема розводки опалення у двоповерховому будинку, де дотримання усіх умов вимагає ретельних розрахунків і призводить до великої витрати матеріалів і складності монтажу? Відповідь проста: гравітаційна схема, що функціонує спільно із звичайним твердопаливним або газовим котлом, робить водяне опалення двоповерхового будинку незалежною від електрики. Часом це дуже важливий фактор, наприклад, в районах з ненадійним електропостачанням. Це і є сфера застосування самопливних систем.

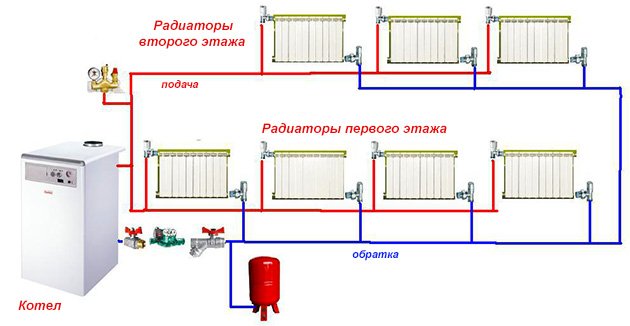

Система з примусовою циркуляцією
Тут рух теплоносія по мережі трубопроводів відбувається за рахунок роботи циркуляційного насоса, що створює в ній надлишковий тиск. Введення в схему перекачивающего пристрою дозволило досягти таких переваг:
- зменшення діаметрів труб. Швидкість течії рідини зросла, і тепер для забезпечення потрібного витрати можна застосувати менше прохідний перетин труб;
- підвищення ефективності роботи. Якщо схема опалення з примусовою циркуляцією розроблена грамотно, то вода з високою температурою успішно досягне як близьких, так і найдальших радіаторів;
- труби можна укладати найбільш зручним способом, що відіграє величезну роль у питаннях дизайну інтер’єру. Левову частку магістралей можна заховати, використовуючи короби або конструкції підлоги і стін;
- зручність та комфорт при експлуатації. Справа в тому, що примусова циркуляція дає можливість реалізувати будь-які проекти з автоматизації підтримки клімату в будинку;
- економічність у витраті енергоносіїв. Висновок випливає з попереднього пункту, так як автоматика дозволяє обігрівати приміщення по добовому графіку в той час, коли там є люди;
- система легко піддається регулюванню.
Примітка. У двоповерхові будинки, де задіяна стара схема з природною циркуляцією, завжди можна поставити насос. Ця модернізація дозволить реалізувати якщо не всі, то основні переваги напірної системи.
Монтаж схеми з штучним спонуканням трудомісткий, але відносно нескладний, його можна спокійно виконати своїми руками. Взяти хоча б розширювальний бак мембранного типу, що не треба ставити на горищі, та ще й контролювати рівень води, як при самотеке. Його місце – в приміщенні топкової, біля котла.
Найістотнішим недоліком схеми є її енергозалежність. Варто тільки відключити двоповерховий будинок від електроенергії, і через деякий час тепла в приміщеннях як не бувало. Способи усунення недоліку хоч і прості, але затратні: придбання і використання електричного генератора або, на худий кінець, блоку безперебійного живлення.
Що ж стосується нібито високої вартості матеріалів, то ми вже обговорювали це питання, говорячи про однотрубній системі. Хоча слід зазначити, що вартість залежить від кількості регулюючої арматури і засобів автоматизації, закладених в проект опалення. У бюджетному виконанні складання схеми обійдеться трохи дорожче однотрубної.
Висновок. Система рекомендована до застосування у двоповерхових будинках будь-якого типу і конфігурації, оскільки вважається оптимальним варіантом з урахуванням співвідношення ціна — якість.
Колекторна система опалення

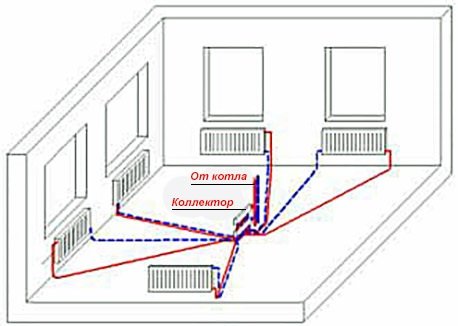

Це одне з нових віянь у сфері опалення приватних будинків, з’явилися відносно недавно і відбулося від двотрубних напірних систем. Тільки на відміну від них колекторна система опалення двоповерхового будинку має безліч гілок, що сходяться до одного центру – розподільного колектора. Схема нагадує безліч променів, що розходяться у всі сторони, з розподільником всередині, як показано на малюнку:

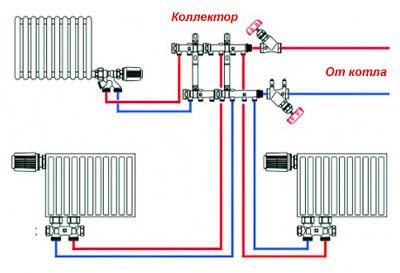

Як бачите, променева система опалення передбачає окреме підключення кожного радіатора до колектора, безпосередньо пов’язаній з котлом. При цьому «промені» повністю заховані в конструкції підлоги, а розподільник вбудовується в стіну всередині спеціальної шафи. На увазі залишаються тільки підводки до батарей, та ще гілка, що йде від котла.
Зайве переконувати когось у тому, що колекторна схема опалення в двоповерховому житло – найефективніша з усіх. Кожен радіатор запитан окремо, один на одного вони впливу не надають. Регулювання та автоматизацію можна впроваджувати яку завгодно. Райдужну картину псує лише одна обставина – дорожнеча. Цей факт теж добре зрозумілий при одному погляді на схему. Ще є і недолік, який перейшов у спадок – залежність від електрики.
Схема опалення з двоконтурним котлом
Насправді схема опалення двоповерхового будинку з двоконтурним котлом нічим не відрізняється від звичайної двотрубної системи. Проблема дещо надумана і її рішення ніяк не залежить від мереж опалення. Суть питання в тому, що двоконтурний котел під час підігріву води відключається від системи і займається виключно ГВП. Якщо це займає багато часу, то будівлю починає остигати і всередині стає прохолодно.
Подібна ситуація – наслідок невірного підбору потужності котла, монтаж опалення тут ні при чому. Потужність теплогенератора повинна визначатися з урахуванням нагріву води ГВП. Якщо цього не зроблено і котел вже встановлений, то вихід тільки один – зменшувати температуру нагріву води і витрачати її ощадливо.
Яка система опалення краще для двоповерхового будинку?
Відповідь на питання залежить від індивідуальних умов і побажань. Хочете не залежати від електрики – доведеться зробити самотечную систему з усіма її недоліками. Коли є бажання і можливості спорудити ефективну і економічну схему система з колекторним приєднанням до ваших послуг.
На практиці розводка опалення у двоповерхових будинках найчастіше буває двотрубної з примусовою циркуляцією. З точки зору вартості та ефективності це оптимальне рішення, воно дозволяє реалізувати масу можливостей і економічно обігрівати житло, зазнавши витрати середніх розмірів. Та й для самостійної збірки ця схема досить зручна.
