Схема обв’язки твердопаливного котла, з’єднання з буферною ємністю

Зміст:

  • Особливості експлуатації твердопаливних котлів
  • Схема підключення в систему опалення
  • Обв’язка котла з буферною ємністю
  • Спільна робота з електричними котлами
  • Висновок

Теплогенератори, що черпають енергію від різних видів твердого палива, мають свої особливості роботи, які слід враховувати при підключенні до системи опалення. Тому схема обв’язки твердопаливного котла включає в себе декілька обов’язкових елементів і пристроїв, що забезпечують довговічну роботу агрегату та його захист при нештатних ситуаціях.

Особливості експлуатації твердопаливних котлів

Схема обвязки твердопаливного котла, зєднання з буферною ємністю

Процес горіння деревини або вугілля дещо складніше, ніж спалювання того ж метану (природного газу). Метан – просте неорганічне з’єднання, разлагающееся при високій температурі на вуглекислий газ і воду з деякою домішкою чадного газу. Дерево і вугілля – це складні органічні речовини, які при спалюванні утворюють кілька речовин і газів, частина з них агресивні. Це накладає свій відбиток на довговічність роботи теплогенератора. Індивідуальна обв’язка твердопаливних котлів робиться для того, щоб створити оптимальний робочий режим і тим самим продовжити їм термін експлуатації.

Одна з особливостей роботи водогрійних агрегатів, що спалюють тверде паливо, проявляється після розпалювання топки і виходу на робочий режим. Якщо монтаж трубопроводів опалення виконати безпосередньо до опалювальної установки і під час розігріву пропускати через водяну сорочку агрегату холодну воду, то на внутрішніх стінках топки почне інтенсивно виділятися конденсат. Він вступає в реакцію з продуктами горіння, змішується з золою і намертво пристає до металевої або чавунній поверхні. Результати наступні:

  • Сталеві стінки камери згоряння роз’їдаються корозією.
  • Чавунна топка не так схильна до корозії, але її шорстка поверхня сприяє прилипанню нальоту, який дуже важко видалити. Такий же наліт з’явиться і на стінках камери зі сталі.
  • Для успішної боротьби з конденсатом треба виконати малий контур циркуляції з триходовим клапаном, підключення твердопаливного котла до системи опалення не рекомендується здійснювати безпосередньо.

    З цього правила є один виняток-при підключенні теплогенератора до самопливної системи опалення, що функціонує без циркуляційного насоса, монтаж допускається здійснювати безпосередньо. Теплоносій тут тече за принципом конвекції, по мірі розігріву збільшуючи швидкість руху, конденсат при цьому не з’являється. Щоправда, це можливо лише при малій потужності опалювального обладнання і в невеликих будинках.

    Ще одна особливість роботи опалювальних установок на дровах – інерційність. Коли температура води в системі достатня, автоматика закриває доступ повітря в топку і зупиняє процес. Проте ще якийсь час горіння продовжується, температура теплоносія перевищує задану. Таке ж явище спостерігається при зупинці циркуляційного насоса в результаті відключення електроенергії. Вода в сорочці може закипіти, утворюючи пар, і зруйнувати оболонку або порвати труби. Щоб цього уникнути, на подаючий трубопровід або прямо в бак котлової води встановлюється група безпеки з скидним, налаштованим на певний критичний тиск.

    Схема підключення в систему опалення

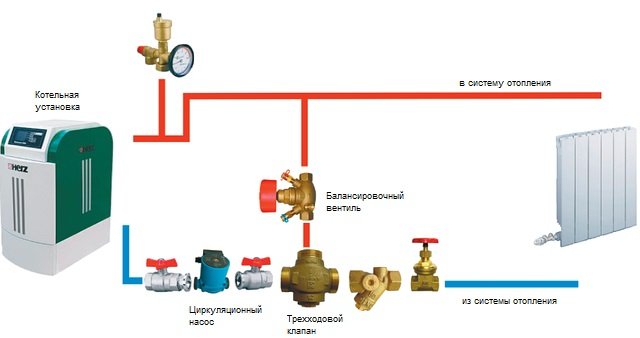

    Нижче представлено детальну типова обв’язка твердопаливного котла поліпропіленом з малим контуром і вузлом змішування.

    Схема обвязки твердопаливного котла, зєднання з буферною ємністю

    Призначення змішувального вузла – не пропустити холодну воду зі зворотного трубопроводу у водяну сорочку теплогенератора. Триходовий клапан, налаштований на температуру не нижче 45?, замикає рух теплоносія по малому колу до тих пір, поки її температура не досягне встановленого значення. Після цього клапан підмішує в зворотній трубопровід воду з системи. Для того щоб очищати її від накипу і шламу, перед триходовим краном ставиться фільтр – грязьовик. При цьому встановлювати його потрібно точно в такому положенні, як зображено на схемі, вертикальний монтаж фільтра є помилкою.

    Обв’язка котла з буферною ємністю


    Багато виробники настійно рекомендують використовувати теплоакумулятор. Буферна ємність для котла використовується з наступних причин:

    • При закриття повітряної заслінки в камері відбувається тління деревини при недостатній кількості кисню, а це призводить до підвищення частки чадного газу (СО) в продуктах горіння та збільшення забруднення навколишнього середовища. Тому твердопаливний котел повинен працювати на середній або повної потужності, накопичуючи зайве тепло в баку – акумуляторі.
    • Після прогорання дров і згасання топки енергії, що міститься в накопичувачі, вистачить на якийсь час для обігріву будинку. Тривалість це проміжку часу залежить від обсягу бака.

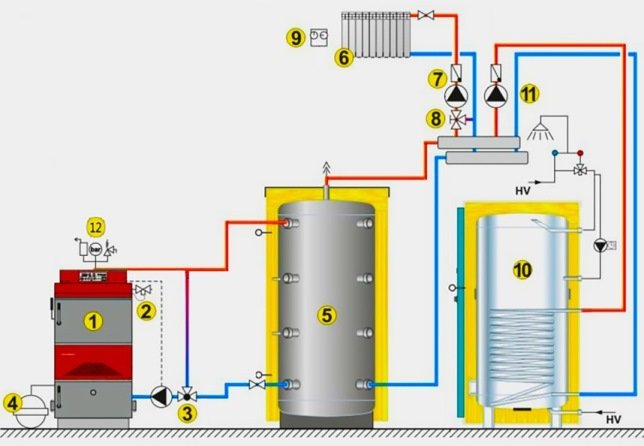

    На малюнку представлена схема обв’язки твердопаливного котла з баком акумулятором, малим контуром циркуляції і двома змішувальними вузлами. Стрілками на ній показана циркуляція теплоносія.

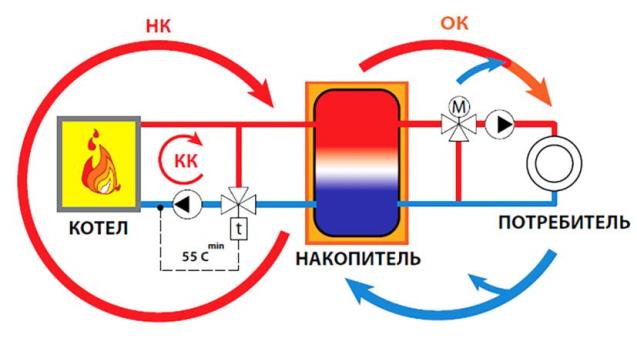

    Схема обвязки твердопаливного котла, зєднання з буферною ємністюАльтернативою попереднім способів підключення є обв’язка твердопаливного котла з буферною ємністю (гідрострілкою). Схема підключення трохи нагадує попередню з тією різницею, що гидрострелка не служить накопичувачем тепла, а призначена для гідравлічного поділу котлового контуру з іншими гілками опалення. Останніх може бути безліч: радіаторне опалення, теплі підлоги, бойлер непрямого нагріву води для ГВП. При цьому температура теплоносія в кожної гілки потрібна різна. Нижче показана схема підключення твердопаливного котла з буферною ємністю і розподільним колектором на котел і систему радіаторного опалення.

    Схема обвязки твердопаливного котла, зєднання з буферною ємністю

    1 – теплогенератор; 2 – термодатчик; 3 – триходовий клапан котлового контуру; 4 – мембранний розширювальний бак; 5 – буферна ємність; 6 – радіатори; 7 – циркуляційний насос опалювального контуру; 8 — триходовий клапан контуру опалення; 9 – кімнатний терморегулятор; 10 – бойлер непрямого нагріву; 11 — циркуляційний насос контуру нагріву ГВП; 12 – група безпеки.

    Спільна робота з електричними котлами

    Дуже часто водонагрівачі на дровах або вугіллі стають другим опалювальним агрегатом в приміщенні топкової, де вже є газова або електрична установка. Їх потрібно правильно пов’язати між собою для коректної спільної роботи, щоб один агрегат підстраховував іншого. Це дуже зручно, наприклад, коли в одному з них прогорить весь вугілля. Тоді автоматично включається електричний або газовий водонагрівач. Типова схема обв’язки твердопаливного котла і електрокотла показана на наступному малюнку. Мається на увазі, що в електричному опалювачі вбудований власний циркуляційний насос.

    Висновок

    Представлені схеми найбільш поширені в силу їх простоти і надійності, в дійсності різних способів підключення є набагато більше. Вибирати для себе підходящий краще з допомогою фахівця з урахуванням всіх факторів і побажань.
