Серед опалювальних приладів різних типів, представлених на сучасному ринку, особливу популярність придбали сталеві панельні радіатори опалення. Незважаючи на те, що різновидів цих батарей відносно небагато, потрібно вміти правильно їх вибрати по технічним характеристикам, наведеним у паспорті на виріб. Найчастіше простий обиватель неправильно сприймає викладену там інформацію, що може призвести до помилки. З метою вберегти домовласників від подібних помилок, розберемо докладно параметри панельних радіаторів.
Трохи про конструкції
На відміну від секційних батарей сталеві радіатори панельного типу після помилкового підбору можна збільшити або зменшити, бо їх конструкція – цілісна, зварена із штампованих сталевих листів. Ось чому так важливо розібратися з усіма параметрами, які надаються нам в документації заводом – виготовлювачем.
Листи металу товщиною від 1.1 до 1.3 мм у різних виробників проходять процедуру штампування, в результаті у них виходять поглиблення. Коли два штампованих аркуші зварюють разом, всередині утворюються канали для протоку теплоносія, з одного боку вони виконуються глухими, а з іншого — приварюються патрубки для підключення подаючого і зворотного трубопроводу. Це і є одна панель сталевого радіатора, найпростіша різновид цих нагрівачів (тип 10).
Для поліпшення конвективного теплообміну сталевих панельних радіаторів до виробу приварюється ребра з більш тонкого металу. Конструкція посилюється кількома поперечними перемичками, прикріпленими до оребренню допомогою зварювання. Таким способом збільшується площа поверхні теплообміну і підвищується ефективність роботи приладу.

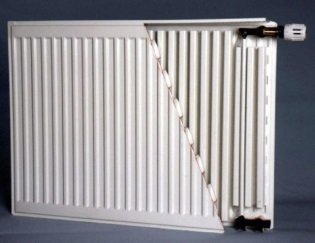

Радіатор панельного типу
З метою подальшого підвищення тепловіддачі сталевих панельних радіаторів їх роблять двох – і трирядними, об’єднуючи в один прилад, відповідно 2 і 3 готових панелі. В залежності від типу між ними встановлюється конвективне ребра, як було описано вище. При цьому патрубки приєднання до системи можуть розташовуватися як з боків виробу, так і виходити в нижній його частині для більш прихованого підключення труб. Крім цього, виробники комплектують свої батареї воздухосбрасывателями (кранами Маєвського) і термостатичними клапанами для установки термоголовок.

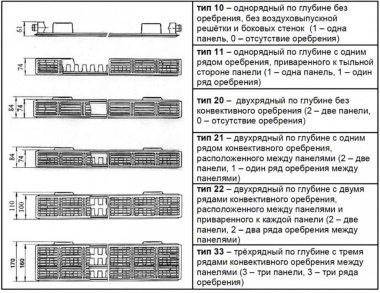

Нижче в таблиці представлені всі існуючі типи сталевих радіаторів з розшифровкою конструктивних особливостей.
Технічні параметри
В документації, що додається до виробів заводом — виробником, наводяться всі технічні характеристики сталевих радіаторів опалення. Щоб зробити безпомилковий вибір нагрівача, як ми
майбутні користувачі, повинні поцікавитися такими з них:
- величина тепловіддачі;
- максимально допустимий робочий тиск теплоносія;
- тиск заводських випробувань приладу;
- робочий діапазон рН води;
- місткість (об’єм).
Примітка. Останній параметр корисний власникам приватних будинків для визначення загальної кількості води в системі, господарям квартир з централізованим опаленням місткість мало цікава.
Основний параметр, що цікавить нас в першу чергу – це тепловіддача, вона ж потужність панельних радіаторів. Ця характеристика залежить від багатьох факторів: температури теплоносія і повітря всередині приміщення, площі поверхні обміну, швидкості протікання води та схеми приєднання до системи. Щоб не вводити споживача в нетрі розрахунків і спростити процес підбору батареї, величина потужності в паспорті вказується згідно з нормативним значенням температурного напору. У країнах СНД це значення дорівнює 70 ?С, в Європі – 50 ?С.
Температурний напір – це різниця між середньою температурою теплоносія в системі і температурою повітряного середовища в приміщенні, яке повинно створювати працює опалення.
Простими словами це означає наступне: вітчизняний стандарт заснований на розрахунковому температурному графіку централізованих систем опалення, де вода в подаючому трубопроводі має температуру 105 ?С, а в зворотному – 70 ?С. Європейські ж норми коректніше, вони враховують графік 75 / 65 ?С. Наведемо приклад:
Якщо в документації виробник написав, що тепловіддача сталевих радіаторів становить 2000 Вт при ДТ (або ще пишуть ДТ), що дорівнює 70 ?С, то вказану потужність 2 кВт ви отримаєте від приладу тільки в тому випадку, коли температура в подавальному трубопроводі складе 105 ?С. Відповідно, коли вказаний той же тепловий потік при ДТ = 50 ?С, то він буде досягнутий при температурі подачі 75 ?С.
Оскільки графік 105 / 70 ?С не завжди дотримується навіть у централізованому теплопостачанні, а в приватних будинках таких температур не буває зовсім, то сталеві батареї опалення слід підбирати з коефіцієнтом запасу не менш 1.4. Якщо ж потужність вказана за європейськими стандартами (при ДТ = 50 ?С), то про запас краще взяти з коефіцієнтом 1.2.
Потужність, представлена в паспорті на панельний радіатор з нижнім підключенням, може відрізнятися від характеристик традиційного нагрівача такого ж типу, це потрібно враховувати при доборі.
Про інші характеристики
Другим за важливістю параметром є величина максимального робочого тиску. Воно відіграє роль при підключенні приладу до центральної системи теплопостачання, де тиск буває досить високим.
Якщо сталева батарея призначається для приватного будинку, то про робочому тиску хвилюватися не варто, оскільки індивідуальні системи, як правило, працюють при тиску не вище 3 Бар, а будь сталевий радіатор спокійно витримує 7 Бар.
У централізованих мережах, особливо постачають висотні будинки, тиск в системі нерідко досягає 6 Бар, а з урахуванням гідроударів може досягти та 15 Бар. З цієї причини домовласникам, які бажають встановити панельні радіатори в будинку з центральним опаленням, слід добре вивчити робочі характеристики по тиску. Якщо взяти усереднені показники на вироби різних виробників, то їх допустимий тиск лежить в межах 7-8 Бар, а критичне – 13 Бар.
Якщо є можливість зробити аналіз води в приватному котеджі або теплоносія у висотному будинку, то її не варто упускати, краще заздалегідь знати одну з технічних характеристик, що впливають на термін служби батареї, — значення рН. При підборі нагрівача отримане значення треба звірити з технічними даними в паспорті на виріб. Якщо рН вашої води не вкладається в зазначений діапазон, то прослужить радіатор менше.
Висновки
Знаючи робочі параметри своєї системи опалення та необхідну теплову потужність, неважко підібрати опалювальний прилад по технічним характеристикам, визначеним у документації. Треба тільки уважно вивчити представлені параметри і взяти батарею з необхідним запасом. Якщо зменшити потужність не проблема, то збільшити точно не вийде і згодом доведеться купити ще один прилад.
