Серед торгових марок, які виробляють сталеві опалювальні прилади, безумовним лідером є німецький бренд Kermi. Продукти цієї компанії відрізняються високою якістю, надійністю і впровадженням сучасних технологій, спрямованих на максимальне зниження енерговитрат. У даній статті ми проведемо огляд видів і технічних характеристик, якими виділяються сталеві радіатори Kermi.
Інноваційний пристрій радіатора Kermi
Якщо розповідь про радіаторах буде буяти штампами на кшталт: «зроблений з листової сталі вищої якості, новітньої технології», або «міцне порошкове покриття будь-якого кольору», то вам швидко стане нудно.
Ви скажете – це написано на сайті будь-якого виробника батарей, всі хвалять свою продукцію. І будете праві, пишуть все добре, а як все зроблено насправді – питання. Тому перейдемо відразу до конкретної особливості, що відрізняє панельні радіатори Kermi від усіх інших.

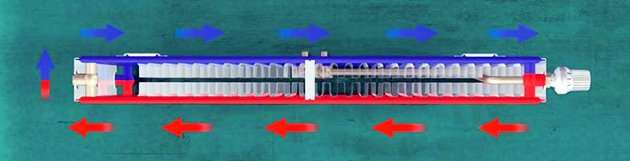

Здавалося б, які ще можна впровадити в опалювальні прилади, коли і так придумано все що можна? Виявляється, не все. Німці додали в радіатори внутрішню обв’язку. Це дозволяє в звичайному режимі гріти тільки лицьової панелі приладу, в задній частині циркуляції води не відбувається. Але варто впасти температурі в приміщенні, як вбудований термостат відкриє шлях теплоносію і в задню панель, виводячи радіатор на повну потужність. В іншому це звичайні батареї із сталі, тільки дуже надійні і зроблені з дотриманням найвищих вимог до якості.
Примітка. У зв’язку з впровадженням нової технології почергової подачі теплоносія в передню і задню частину радіатор Kermi отримав в назві приставку «therm X2».
Види і характеристики опалювальних приладів Kermi
На даний момент торгова марка пропонує наступні види традиційних сталевих батарей:
- профільні therm X2 profil K (компактні) і Profil V (вентильні);

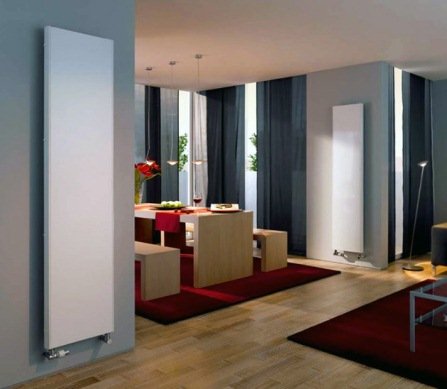

- гладкі therm X2Plan K (компактні), Plan V (вентильні), Verteo Plan (вертикальні);
- з горизонтальним профілюванням лицьовій панелі therm X2 line K (компактні), Line V (вентильні), Verteo Line (вертикальні).

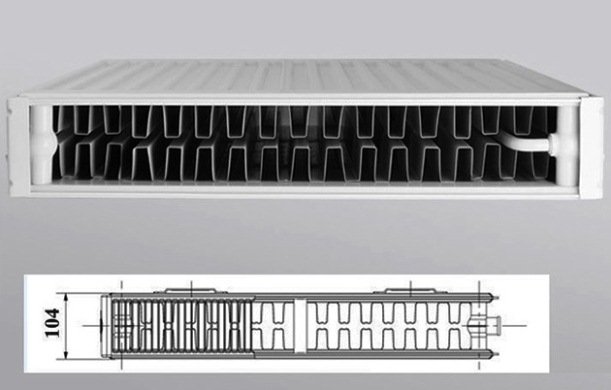

Що стосується пропонованих типів радіаторів, то під брендом Kermi виробляються всі стандартні типи починаючи від 10-го і закінчуючи 33-м. Нагадаємо, що перша цифра в позначенні вказує на кількість нагрівальних панелей, а друга – на число конвективних ребер. Найпопулярнішим вважається тип 22, де застосовується 2 панелі і стільки ж ребер, як показано на малюнку:

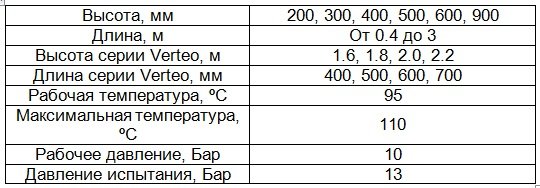

Загальні технічні характеристики радіаторів Kermi представлені нижче в таблиці:

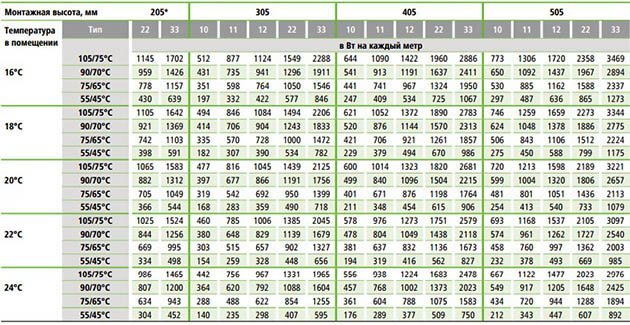

Перелічені 3 види батарей зовні відрізняються за типом профілювання або його відсутності. У той час як показники тепловіддачі у них трохи розрізняються. Слід зазначити, що потужність радіаторів Kermi декларується виробником по відношенню до монтажної довжині. Тому спочатку ми наведемо таблицю теплової потужності 1 м профільованих приладів (therm X2Profil) в залежності від висоти, типу і робочого температурного графіка теплоносія:

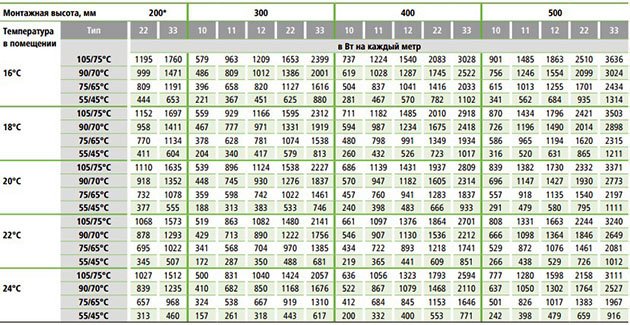

Далі представлена таблиця технічних характеристик радіаторів Kermi therm X2 Plan і Kermi therm X2 Line, віднесених до 1 м довжини:
Примітка. Оскільки сталеві батареї вертикального типу Kermi therm X2 Verteo використовуються не в приклад рідше традиційних, то їх характеристики ми приводити не будемо. Відповідні таблиці можна вивчити на інтернет-ресурсі виробника.
Схеми підключення

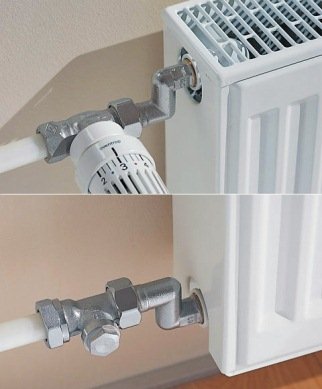

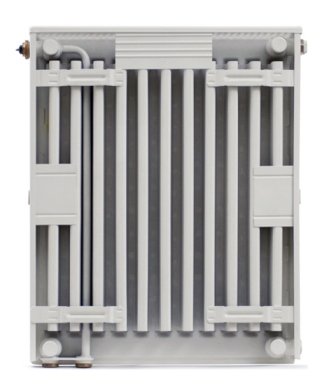

У всіх трьох видах продукції передбачено бокове і нижнє підключення радіаторів Kermi, причому патрубки для приєднання знизу можуть розташовуватися в трьох варіантах: праворуч, ліворуч і посередині. Нижній спосіб приєднання передбачений у всіх вентильних приладах (в кінці позначення варто латинське V), а боковий – в компактних (буква в позначенні). Внутрішня розводка добре видно на батареях з нижнім підключенням:
Для надійної роботи своїх виробів і повноцінного функціонування ефекту послідовного включення Х2 виробник вимагає здійснювати підключення згідно з визначеними вимогами.

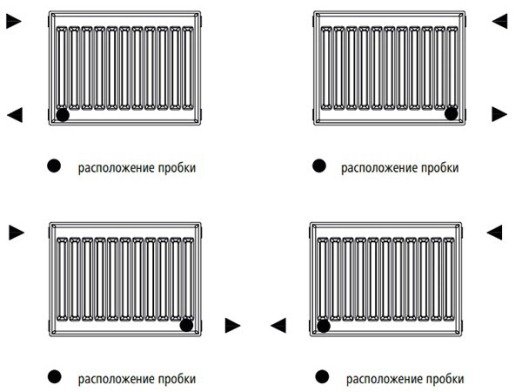

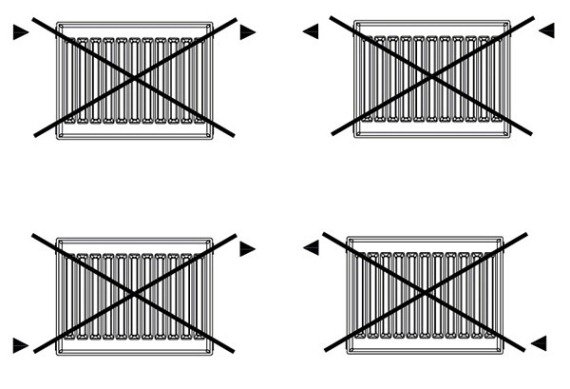

Схема, як слід і не допускається приєднувати радіатори з боковим підключенням, представлена нижче:
Рада. Після придбання і установки батареї Kermi на своє місце, уважно вивчіть інструкцію, що до неї додається. Там докладно зазначено, як слід правильно встановити роздільну пробку в зворотній лінії приладу, коли він буде працювати в одно – або двотрубної системі опалення. Ця пробка забезпечує функцію Х2 (послідовне включення панелей), так що тут не можна помилитися.
Також можливе приєднання радіатора з різних сторін знизу, як це прийнято робити в популярній однотрубної опалювальній системі «ленінградка». Але в цьому випадку розділова пробка не встановлюється, ефект Х2 не працює, а значення тепловіддачі батареї знижується на 8%.

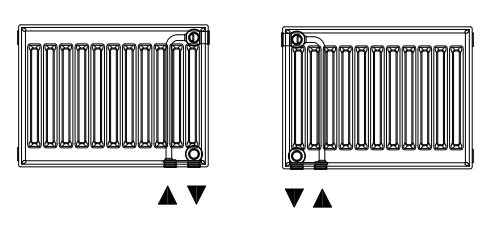

Вентильні опалювальні прилади, в яких приєднувальні патрубки розташовані знизу, не допускається підключати збоку ні з якого боку, а тільки так, як вимагає виробник. На рисунку показана схема монтажу радіатори з нижнім підключенням:
В ситуації, коли при заміні старих опалювальних приладів на нові межосевые відстані батарей Kermi можуть відрізнятися від попередніх, становище можна виправити за допомогою спеціальних перехідників. Їх установка дозволяє відкоригувати відстань між трубопроводами без їх демонтажу або переробки.
Висновок
Радіатори Kermi – якісний продукт, що виготовляється з використанням високих технологій, а тому апріорі не може бути дешевим. Це єдиний недолік даних приладів, з яким доведеться змиритися, якщо ви бажаєте мати у себе вдома тепло і комфорт протягом довгих років.
