З плином часу система опалення з примусовою циркуляцією набуває все велику популярність порівняно зі схемами, де теплоносій рухається природним шляхом. Цьому є безліч причин, які ми докладно розглянемо в цій статті. Також тут будуть представлені приклади та різновиди насосних схем для приватних будинків різної поверховості.
Що дає примусова циркуляція
Всі переваги систем водяного опалення, де відбувається циркуляція теплоносія з примусовим спонуканням, забезпечує один нехитрий елемент – насос. Його ставлять на подаючий або зворотний трубопровід безпосередньо біля котла, в результаті чого швидкість руху води по трубах відчутно зростає. Якщо при самотеке швидкість теплоносія становить 0.1—0.3 м/с, то після установки насоса вона підвищується до 0.7—1 м/с. Це дає масу переваг.
Для довідки. Є думка, що циркуляційний насос треба ставити тільки на обратку. Це вірно лише для систем з твердопаливним котлом, де при аварійній ситуації в агрегат може потрапити пар. В інших випадках насос можна встановлювати і на подачу.
Отже, розберемо всі достоїнства системи з примусовою циркуляцією:
- зросла швидкість води – збільшився її витрата, значить, можна зменшити діаметр труби;
- час прогріву всіх радіаторів зменшується, немає інерційності;
- велика протяжність гілок і магістралей, вибір зручного способу їх прокладки. Головне, щоб насос розвивав необхідний тиск;
- ухили трас можна дотримуватися мінімальні. Вони потрібні тільки для спорожнення трубопроводів;
- коли монтується система закритого типу, то розширювальний бак можна розташувати в котельні.
Список інших переваг досить великий, перераховувати їх всі немає необхідності. Хіба що варто згадати важливий момент: система з примусовою циркуляцією дозволяє влаштовувати в приватних будинках такий вид опалення, як теплі підлоги. А от недоліків всього 2, але один з них відіграє важливу роль. Це залежність обігріву будівлі від наявності електроенергії. Відключили її – зупинився насос – охололи батареї.
Є і найгірший варіант розвитку подій. Твердопаливний котел після відключення електрики швидко перегріється і закипить, а далі – вибух. Тому примусова циркуляція завжди повинна забезпечуватися засобами безперебійного живлення або генератором, щоб система опалення продовжувала нормально функціонувати.
Другий недолік полягає в тому, що працює насос споживає невелику кількість електроенергії і трапляється, що іноді видає шум. Але ці нюанси малозначущі порівняно з кількістю варіантів схем опалення, що дозволяє реалізувати примусове рух теплоносія. Ось їх список:
- однотрубна;
- двотрубна;
- колекторна (променева);
- водяні теплі підлоги.
Примітка. Також система може бути відкритою з атмосферним розширювальним баком або закритою з ємністю мембранного типу.

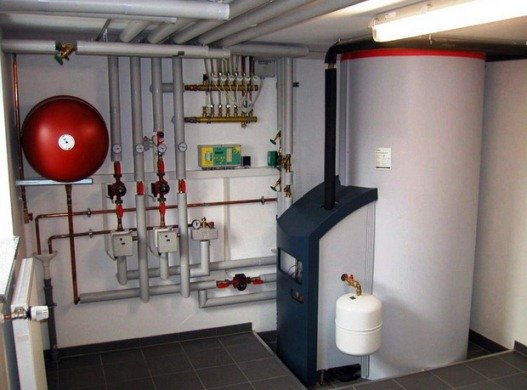

Елементи схеми примусової
Спочатку кілька слів про встановлення розширювального бака. Коли протягом води по трубопроводах забезпечує насос, то варіантів два: поставити відкритий або закритий бак мембранного типу (экспанзомат). Частіше застосовується другий варіант – закрита система з экспанзоматом. Причин декілька:
- через відкриту ємність постійно випаровується теплоносій;
- відкрита система насичується киснем з атмосфери, що веде до корозії сталевих елементів мережі і деталей котла;
- відкритий бак доводиться розташовувати на горищі і стежити за рівнем води в ньому. Коли такої можливості немає, ємність встановлюють котельні під самою стелею.
Экспанзомат з мембраною прийнято розташовувати на зворотній магістралі перед входом води в котел і циркуляційним насосом. При цьому на відвід труби потрібно ставити відсікаючий кран для заміни елемента в разі несправності. Якщо ви вже поставили бак на подаючої магістралі, — не біда, він і там буде успішно функціонувати, протипоказань до подібного розміщення немає ніяких.
Важливо правильно підібрати насосний агрегат, що забезпечує примусову циркуляцію в системі опалення. Занадто потужний викличе шум води в трубах і стане даремно витрачати електрику, а слабкий значно знизить ефективність роботи схеми. В ідеалі потужність насоса потрібно приймати за розрахунком, але можна підібрати і на підставі практичного досвіду. Він показує, що в одноповерховому будинку площею до 150 м2 досить моделі 25-40, при великих габаритах будинку і 2 поверхах – 25-55 і 32-55, понад 2 поверхів – 25-80 або 32-80.
У системах закритого типу обов’язково повинна бути присутня група безпеки, змонтована на виході подає колектора котла. Її завдання – контроль тиску і його аварійний скид в нештатної ситуації, а також випускання повітря в автоматичному режимі.
Схема опалення одноповерхового будинку з примусовою циркуляцією

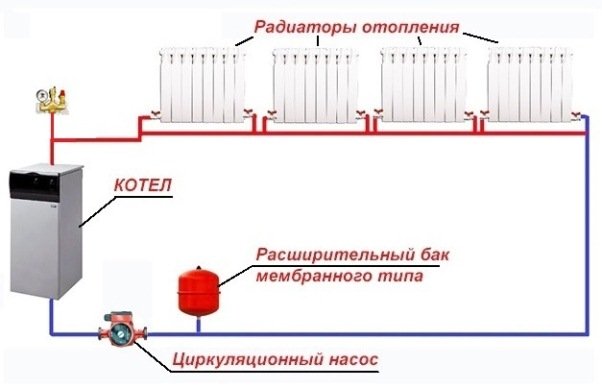

В одноповерховому приватному будинку може бути влаштована будь опалювальна схема з вищезгаданого списку. Якщо будівля має невелику площу (близько 70 м2), то в ньому буде добре працювати і однотрубна система з примусовою циркуляцією – ленінградка. Вона являє собою одну магістраль, що проходить через всі приміщення і повернуту назад до котла. Радіатори підключені до неї один за одним, як це зображено на малюнку:
Ефективна робота однотрубної схеми залежить від кількості опалювальних приладів, оптимально їх має бути 4, максимум – 5. Якщо спробувати навісити на одну магістраль 6 або більше батарей, то останні з них залишаться практично холодними. В тому і полягає принцип дії ленінградки: кожен радіатор отримує теплоносій різної температури. Вона знижується від першого приладу до останнього, тому що охолоджена вода змішується в труби з гарячою.
Важливо. Щоб забезпечити необхідну тепловіддачу, до батарей однотрубної системи опалення слід додавати додаткові секції. Докладніше на цю тему розказано у відеоролику:

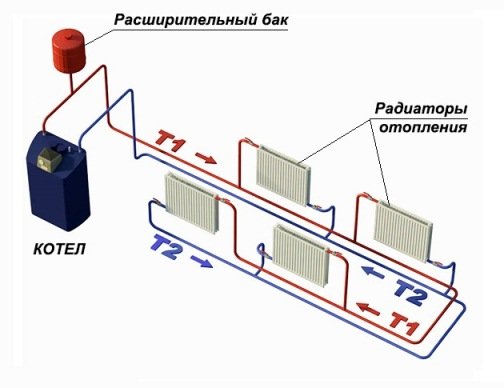

Подібних недоліків позбавлена двотрубна і колекторна схема для обігріву одноповерхового будинку. Всі радіатори отримають однаково гарячу воду, так і діаметр труб у цьому разі буде менше. При двотрубної розводці гарячий теплоносій надходить до батарей по одній магістралі, а холодний йде до котла за іншою. Причому прокладати їх можна поруч, при необхідності приховуючи під підлогою або за фальшстеной. Приклад подібної схеми показаний нижче:

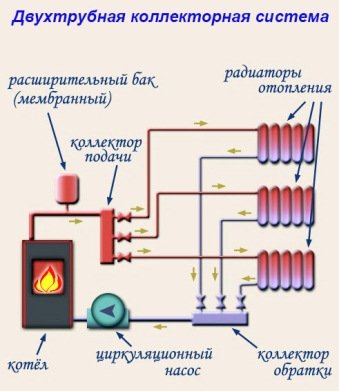

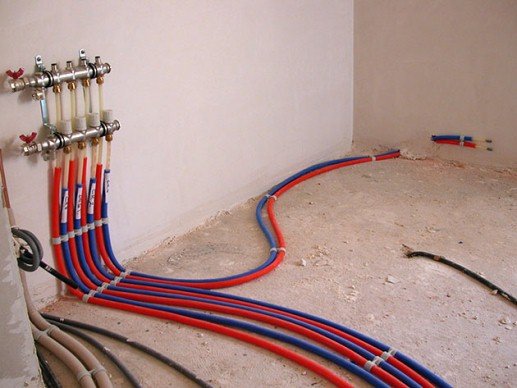

В колекторної двотрубної системі з насосом, що забезпечує примусову циркуляцію, труби прокладені до кожного радіатора індивідуально. Розподільний вузол – колектор розташований у зручному місці будинку, а труби ховаються під підлогою. Принципово схема виглядає наступним чином:

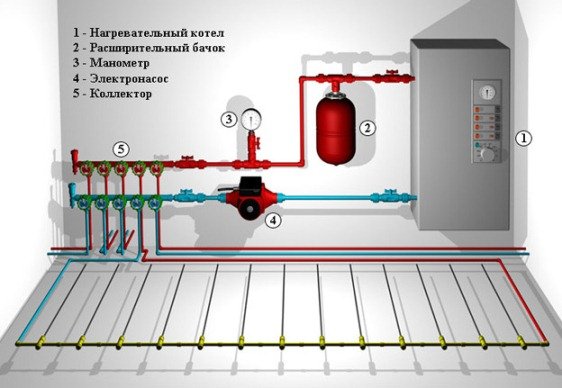

Теплі підлоги відрізняються від попереднього способу опалення тим, що до колектора замість батарей підключені гріють контури з труб, замонолічених в стяжці підлоги. Це найдорожча з усіх, але і найбільш економічна та ефективна система з використанням примусової циркуляції.
Схема для опалення двоповерхового будинку

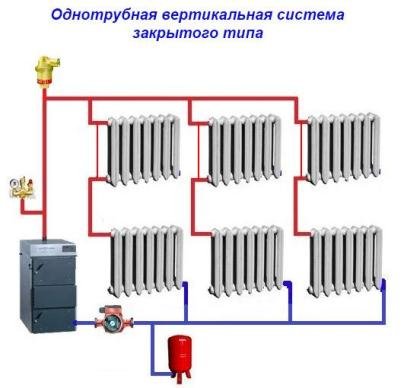

Для двоповерхових котеджів існує безліч різних схем, показати їх все важко, та й немає потреби. Тому обмежимося кількома прикладами. Найпоширеніший варіант – однотрубна примусова система з вертикальними стояками і верхньою розводкою теплоносія. Її єдиний плюс – універсальність, якщо витримати всі ухили та замість автоматичного повітрявідводчика поставити вгорі розширювальний бак, то схема буде працювати як з насосом, так і без нього.

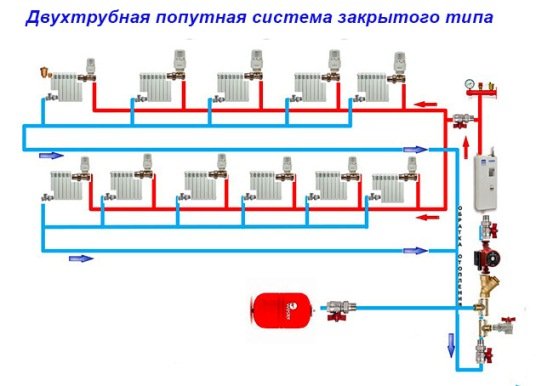

Найбільш популярна система опалення для двоповерхового будинку – двотрубна горизонтальна з нижньою розводкою. Її можна зробити як тупиковою, так і попутної, закритою і відкритою. Секрет популярності в надійності та ефективності її роботи, а також у доступній вартості монтажу.
Також можна використовувати колекторний тип розводки або обігрів теплими підлогами, а то й скомбінувати ці 2 схеми. На першому поверсі влаштувати гріють контури в стяжці підлоги, а на другому – поставити радіатори і підвести до них труби променевим способом. Але в будь-якому випадку розподільний колектор доведеться встановлювати на кожному поверсі.
Висновок
Будь-яка система з примусовою циркуляцією теплоносія забезпечить опалення будинку краще, ніж самопливна. Більше того – вона обійдеться дешевше, а впишеться в інтер’єр більш гармонійно. Недолік один – залежність від електрики, але ця проблема цілком вирішувана, хоча для цього і доведеться понести додаткові витрати.
