Кожному, хто хоч трохи стикався з інженерними мережами, напевно знайомий термін «байпас». Простими словами, це обвідна лінія, по якій вода може піти в силу різних обставин. У статті ми розглянемо ці обставини і розберемося, яку роль відіграє байпас в системі опалення та водопостачання. Також, ми підкажемо, як його правильно змонтувати своїми руками при необхідності.
Функції байпаса в системі опалення
Уточнимо, що байпас – це трубопровід, призначений для протоку води в обхід певної ділянки магістралі, де встановлено яке-небудь устаткування. В схемах опалення його можна зустріти у двох місцях:
- в однотрубних системах в якості перемички на радіаторах;
- на розподільному колекторі водяних теплих підлог.
Як відомо, в однотрубній системі опалення тепловіддача першої батареї впливає на роботу наступного і так далі. Це стосується як вертикальної, так і горизонтальної схеми. Якщо установка байпаса в системі опалення не зроблена, то радіатори будуть включені послідовно. В результаті перший з них відбере максимальну кількість тепла, другий – все що залишилося, а на частку третього випаде тільки охолоджений теплоносій.

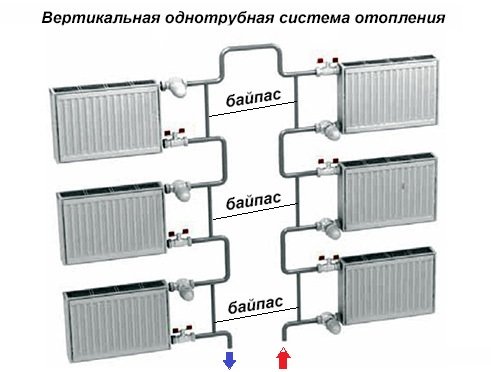

Щоб цього не відбувалося, подача і обратка біля кожної батареї з’єднується перемичкою, чиїм завданням є спрямовувати частину теплоносія в обхід радіатора. В даному випадку принцип роботи байпаса полягає в тому, щоб передати однакову частину тепла ближнім і дальнім опалювальним приладам і зменшити їх залежність один від одного. Як це реалізовано, можна побачити на рисунку:

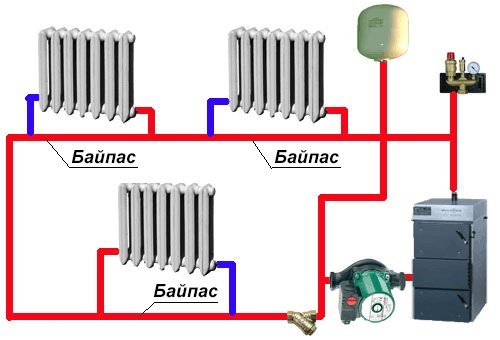

Важливо. У показаній вертикальній системі пристрій байпаса передбачається таким, щоб діаметр труби був менше основної лінії і трохи зміщений від її осі в бік. Мета – не дати теплоносію під впливом сили тяжкості пройти по прямій, повз радіатора. У горизонтальній системі магістральна труба сама є байпасом, при цьому нікуди не зміщується і скрізь залишається однакового прохідного перерізу.
В системі опалення байпас потрібний для рівномірного розподілу тепла по батареях, а також для виконання їх ремонту чи обслуговування. Якщо з якихось причин потрібно від’єднати і зняти опалювальний прилад, то достатньо просто перекрити 2 крана, встановлені на вході та виході теплоносія. Тоді вода піде обхідним шляхом через перемичку.

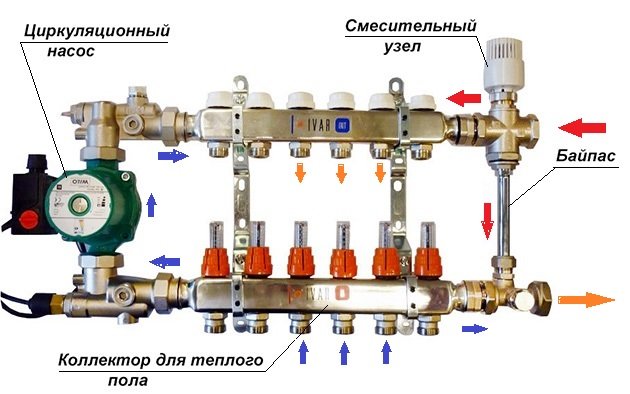

А ось байпас для опалення на колекторі водяної теплої підлоги грає іншу роль. Тут обвідна лінія – це частина змішувального вузла з триходовим клапаном. Завдання сайту – приготувати теплоносій необхідної температури для подачі в гріють контури теплих підлог. Адже в цих контурах температура води не перевищує 45 ?С, в той час як в подавальній магістралі вона може бути і 80 ?С.
У звичайному режимі триходовий клапан пропускає гарячу воду із системи до теплого підлозі в обмеженій кількості. Інший теплоносій проходить через цей автоматичний байпас, змішується з холодною водою з колектора і повертається назад, до котла. Оскільки різниця температур в магістралі і колекторі значна, то байпасная лінія використовується постійно. Виходить, що без неї нормальне функціонування підлогового обігріву неможливо.
Байпас в котельні
У схемах обв’язки котлів обвідна лінія буває необхідна також в 2 випадках:
- як байпас для циркуляційного насоса;
- для організації малого контуру циркуляції для твердопаливного котла.
Насос, встановлений на обхідному трубопроводі, зустрічається в опалювальних системах досить часто, іноді навіть без особливої необхідності. Справа в тому, що однотрубна або двотрубна система опалення, спочатку задумана з примусовою циркуляцією, ніколи не зможе функціонувати при відключенні насоса. У неї немає для цього великих ухилів і збільшених діаметрів труб. Але байпас для насоса як раз і потрібен, щоб вода могла текти по прямій лінії, в той час як перекачивающее пристрій не працює.
Звідси висновок: при підключенні до котла системи, спроектованої під примусову циркуляцію, ставити насос на байпасі не потрібно. Відключення і зняття агрегату в будь-якому разі призведе до зупинки руху теплоносія, тому насос встановлюється на прямій лінії.

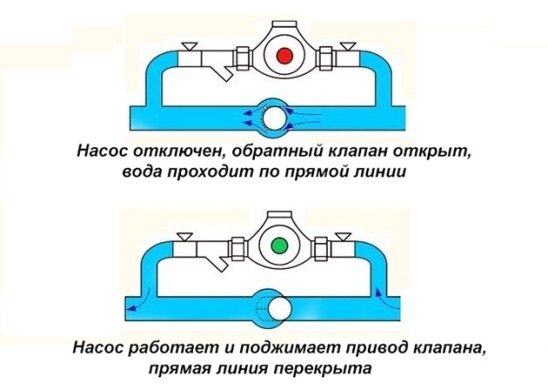

Інша справа система, пристосована під природний рух води. Часто буває, що у неї для підвищення ефективності не просто вбудовують насос, а встановлюється система байпас з зворотним клапаном на прямій. Це дозволяє в разі відключення електрики автоматично перейти на природну циркуляцію, що і відображено на схемі:
Поки насос працює, він своїм тиском підтискає клапан із зворотного боку і не пускає потік по прямій. Варто тільки відключити електроенергію або перекрити один з кранів, як тиск зникне і клапан байпаса відкриє прямий шлях теплоносію, відновиться конвективне рух води. Можна спокійно знімати насос або прочищати грязьовик, робота системи від цього не порушиться, вона просто перейде в інший режим.

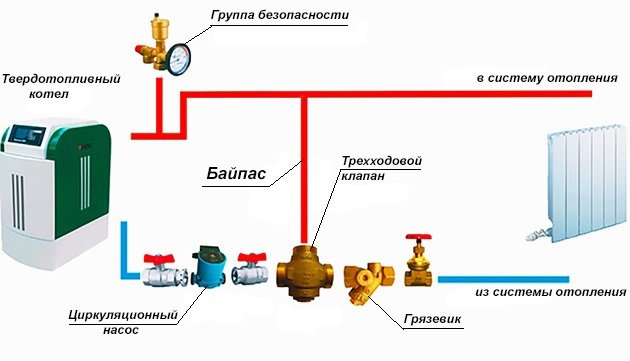

Ну і останнє місце застосування байпаса – малий контур циркуляції твердопаливного котла зі змішувальним вузлом. Тут перемичка, підключена до трехходовому клапану, дає можливість теплогенератору прогрітися до температури 50 ° С, щоб уникнути впливу низькотемпературної корозії сталеві стінки топки. У цьому випадку схема байпаса виглядає так:
Принцип дії простий: клапан не пускає в котел холодну воду з системи, поки теплоносій, циркулює по байпасній лінії, не нагріється до потрібної температури. Потім клапан відкривається і пропускає в контур холодну воду, змішуючи її з гарячою. Тоді на стінках топки не утворюється конденсат і корозії не виникає.
Іноді ще буває потрібен байпас в системі водопостачання. Наприклад, щоб зняти для ремонту, промивання або заміни рушникосушка у ванні. Оскільки він підключається до стояка ГВП, то в багатоквартирному будинку його демонтаж створить масу незручностей. Простіше це передбачити заздалегідь і при монтажі нагрівача поставити перемичку з краном.
Як правильно встановити байпас

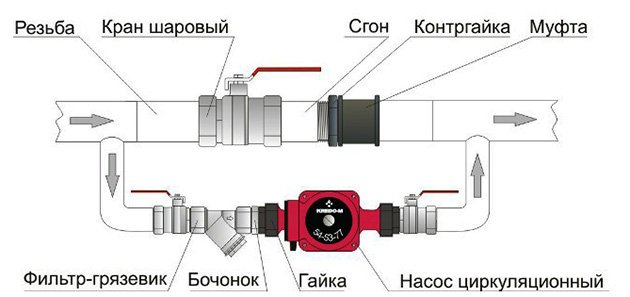

Комплектація розподільного вузла теплих підлог включає в себе і обхідну лінію, але це тема окремої розмови. Що стосується перемичок на однотрубній системі, то їх установка дуже проста і проводиться вже в процесі монтажу системи, так як без них остання не буде коректно працювати. Ненабагато складніше виконати монтаж своїми руками байпасній лінії з циркуляційним насосом. Достатньо мати звичайний комплект інструментів і вивчити схему:

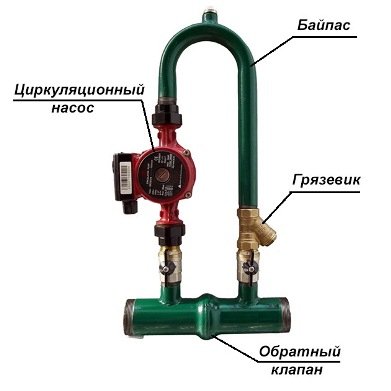

Рада. Щоб не набирати всі деталі окремо, можна купити готовий вузол в зборі, показаний на малюнку нижче:

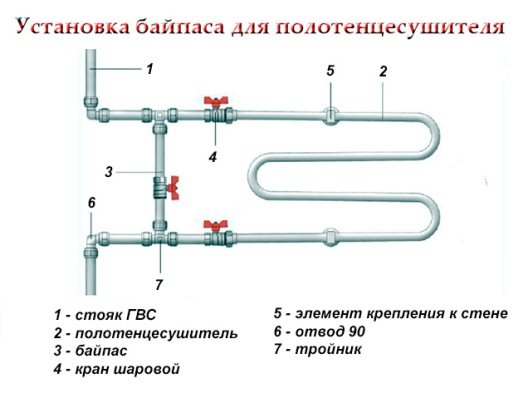

Не представляє ніякої складності і установка байпаса для рушникосушки. Для сполук можна взяти металопластикові труби, та ще придбати крани, трійники і відводи. Складання виконувати у відповідності зі схемою:
Висновок
Виявляється, звичайний відрізок труби, що є обвідною лінією, може відігравати важливу роль у багатьох випадках. Тут він забезпечує роботу системи, там – допомагає розподілити тепло, а іноді і захищає обладнання. У всіх випадках без байпасу не обійтися.
