Без димоходу не може обійтися жодна котельня установка чи піч, спалюєте будь-який вид палива. На даний момент існує великий вибір різних матеріалів для будівництва димових труб. З них найбільш переважними є модульні вироби, які постачаються комплектами, так звані сендвічі. У цьому матеріалі будуть висвітлені питання, що стосуються конструкції подібних труб і їх вибору в кожному конкретному випадку. Також ми розглянемо, як правильно здійснювати монтаж сендвіч-димоходу своїми руками.
Пристрій димаря сендвіч
Модульні комплекти тому й отримали таку назву, що складаються з окремих готових деталей – модулів фіксованих розмірів (як правило, довжиною 1 м).
Кожен модуль – це сендвіч-труба, що складається з 3 шарів:
- внутрішній контур для продуктів горіння: виготовляється з жароміцної нержавіючої сталі;
- шар утеплювача: зазвичай це базальтове волокно щільністю до 200 кг/м3, рідше – пінополіуретан;
- зовнішній контур: служить захистом для теплоізоляційного матеріалу. Матеріал контуру – нержавіюча або оцинкована сталь.
Конструкція має циліндричну форму, оскільки вона вважається оптимальною з точки зору аеродинаміки. Шари з’єднані між собою спеціальним клеїть складом, товщина теплової ізоляції може бути різним залежно від конкретних умов експлуатації. Модулі з’єднуються один з одним за способом каналізаційних труб, тому один торець виконаний у вигляді розтрубу, а другий має звуження.

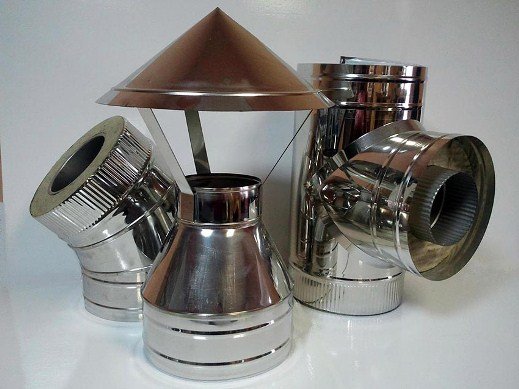

Крім прямих ділянок димоходи сендвіч комплектуються трійником для врізки в вертикальний ділянку, вузлом для відведення конденсату та кріпильними елементами. При необхідності комплект можна доповнити такими ж утепленими відводами під кутом 90 або 45 градусів, щоб здійснювати повороти каналу, та ще готовими вузлами проходу крізь перекриття (роділами) та покрівлю (крызами). Переваги тришарових систем перед іншими димарями наступні:
- швидкість і зручність монтажу: зведення будь-якої іншої труби з утепленням забере набагато більше часу;
- відмінні експлуатаційні показники і довговічність;
- зовні труби для димаря сендвіч мають низьку температуру і тому пожежобезпечні;
- вироби відрізняються естетичним зовнішнім виглядом.
Примітка. Багато виробників пропонують сендвіч-комплекти з зовнішньої порошковим фарбуванням практично будь-якого кольору.
Рекомендації по вибору
Перед вибором тришарових труб повинна бути намальована схема монтажу димаря. В ідеалі такі важливі параметри, як діаметр і висота димовідводу розраховуються фахівцями, але домовласники нечасто звертаються до них за допомогою, намагаючись заощадити і вирішити всі питання самостійно. Щоб максимально спростити їм завдання, дамо кілька рекомендацій на цей рахунок.
Діаметр труби для димоходів можна підібрати по вихідному патрубку котельної установки. Правило просте: прохідний перетин сендвіча не повинно бути менше, ніж у цього патрубка. Більше – допускається. Що стосується висоти, то отримати гарантований результат можна, якщо прийняти її значення не менше 6 м. Причому висота вимірюється від колосникових грат твердопаливного котла до верхнього зрізу труби.

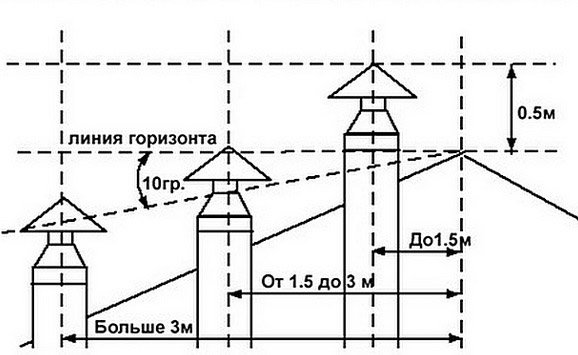

Якщо ж котел газовий, дизельний або пелетний, то відміряти висоту димаря треба від пальникового пристрою. При цьому треба, щоб димова труба, а точніше, її зріз, не потрапив в зону вітрового підпору, інакше природна тяга буде дуже слабка. Щоб цього уникнути, при розрахунках користуються такою схемою:
З метою зменшення опору димових каналів не рекомендується робити велике число поворотів, максимум – 3. І то, треба прагнути до того, щоб скрізь використовувати коліна під кутом 45?, а не 90. Довжина горизонтальної ділянки до врізки – не більше 1 м. Дотримуючись ці рекомендації, треба промальовувати монтажну схему і відзначити на ній місця кріплення газоходу до будівельним конструкціям.
Коли схема готова, можна спокійно підбирати сэндвичные димоходи. Тут є кілька застережень, пов’язаних з якістю виробів і присутністю на ринку великої кількості підробок. Момент перший: якісна неіржавіюча сталь, легована хромом, абсолютно не притягує магніт. Цей факт треба завжди перевіряти, захопивши з собою магніт, обгорнутий матерією. Остання потрібна для того, щоб при перевірці не подряпати блискучу поверхню металу і не створювати привід для конфлікту з продавцем. Якщо магніт хоч трохи притягається, то перед вами неякісний продукт.
Зверніть увагу на товщину сталі, з якої виготовлений для димаря сендвіч. Наприклад, якісні вироби російського виробництва, що продаються під брендом ВУЛКАН, роблять з металу товщиною 0.5 мм. Коли вам попадеться більш тонка нержавійка, знайте, що прогорить вона настільки ж швидко, при виборі орієнтуйтеся на товщину не менше 0.5 мм.
Ну і останнє. Уважно вивчіть трійник, куди врізається горизонтальний ділянку. Для зручності попросіть продавця приєднати до нього вузол для збору конденсату. Тоді протилежний кінець трійника, куди приєднується труба сендвіч для димоходу, повинен мати розтруб, а не звуження. Якщо це не так, вам варто відмовитися від такої покупки.
Примітка. При з’єднанні тришарових модулів газоходу внутрішній контур верхньої секції входить в розтруб нижній, а зовнішній, навпаки, надівається на нижню трубу. Тому на трійнику розтруб треба спостерігати зверху, у внутрішньому контурі. Ви отримаєте більше інформації про вибір сендвіч-димоходів, переглянувши відео:
Як зібрати сендвіч-димар

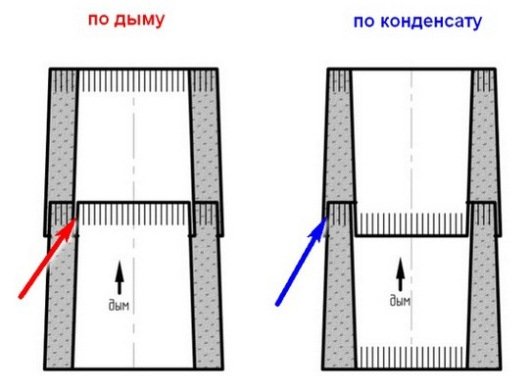

Спочатку трохи про схему, за якою правильно виконується монтаж димоходу з сендвіч труб. Їх існує дві: по диму і конденсату, причому перша – неправильна. У цьому легко розібратися, подивившись на малюнок:
Зліва червоною стрілкою показано, як при складанні «з диму» стікає по стінках конденсат благополучно потрапляє всередину сендвіча через зазор при невірному з’єднанні. Найгірше, що під час експлуатації цих потьоків не побачиш, як на звичайному одностенном димарі. Весь конденсат піде в утеплювач, а потім при замерзанні він стане поступово розривати трубу, відокремлюючи верхній контур. Ось чому так важливо звернути увагу на даний факт ще при виборі труб, як ми сказали вище.
Праворуч на малюнку показана правильна збірка сендвіч-димоходів – «за конденсату». Останній в цьому випадку успішно перетікає по стику і спрямовується вниз, в конденсатосборник. Те ж саме відбувається і зовні, опади стікають по трубі, не затекая всередину і не замачівая утеплювача.

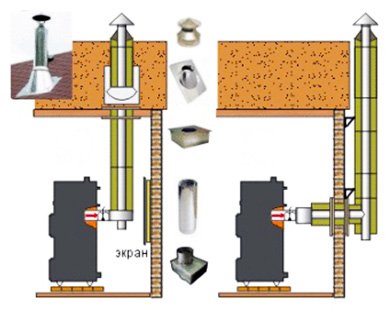

Труби для відводу продуктів згорання бувають двох видів: внутрішня і приставні. Перша приєднується до котла і проходить назовні всередині будинку, минаючи перекриття і покриття покрівлі.
Такі димоходи часто використовують і для лазні. Другий тип відрізняється тим, що труба від котла відразу виходить назовні, а потім піднімається на належну висоту. Цей спосіб краще, оскільки:
- не віднімає простір усередині будинку;
- не вимагає додаткових вузлів проходу крізь перекриття;
- набагато простіше в монтажі і дешевше;
- зручніше в обслуговуванні.
Зовнішній приставний димар
У будь-якому разі встановлення сендвіч-димоходу починається від котла. Спочатку приєднується горизонтальний ділянку, чия довжина не може перевищувати 1 м. При монтажі дотримується невеликий ухил у бік від котельної установки до вертикального каналу. Мета – не допустити попадання конденсату всередину опалювального агрегату.
Наступний крок – прохід крізь зовнішню стіну. Якщо вона виконана з вогнетривкого матеріалу, то тришарові димохідні труби пропускають через гільзу з азбесту або металу. Найпростіше зробити гільзу з труби більшого діаметру, а зазор між нею і газоходом треба ущільнити азбестовим шнуром або базальтовим волокном. Врізку в трійник розташовують зовні, до його нижньому патрубку приєднують вузол відведення конденсату.
Виконуючи прохід крізь стіну, треба простежити, щоб у цьому місці не виявився стик двох секцій.

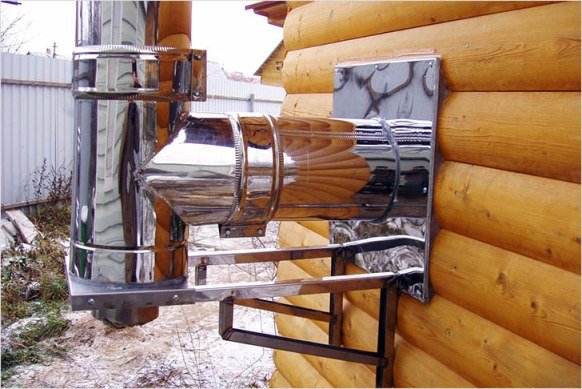

Якщо ж стіна – дерев’яна, то потрібно забезпечити зазор між нею і трубою не менше 200 мм. Зазвичай для цього в стіні вирізають квадратний отвір необхідного розміру, куди вставляють спеціальний вузол проходу з металу, показаний нижче на фото. Газохід прокладають крізь нього, а зазор наповнюють базальтовим волокном.
Монтаж вертикального каналу ведуть знизу вгору, використовуючи хомути та термостійкий герметик для ущільнення сполучень. Попутно виконують кріплення димоходу до будівельним конструкціям на сталевих кронштейнах. Останні розміщують таким чином, щоб кріпильний хомут не потрапив на місце з’єднання двох секцій труби. На зріз сендвіч-труби встановлюють сопло або парасольку.
Димар всередині будинку
За великим рахунком, особливої різниці в послідовності виконання робіт тут немає. Є тільки додаткові операції, коли треба встановити додаткові елементи димоходу в місцях, де він перетинає перекриття та покрівлю.
Ці місця потрібно вибрати так, щоб витримати відстань від стін і в той же час не прокласти трубу посеред кімнати. Прохід перекриття аналогічний перетину зовнішньої стіни, описаному вище, а ось прохід крізь покрівлю влаштувати важче.

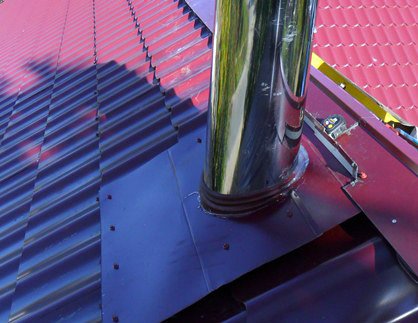

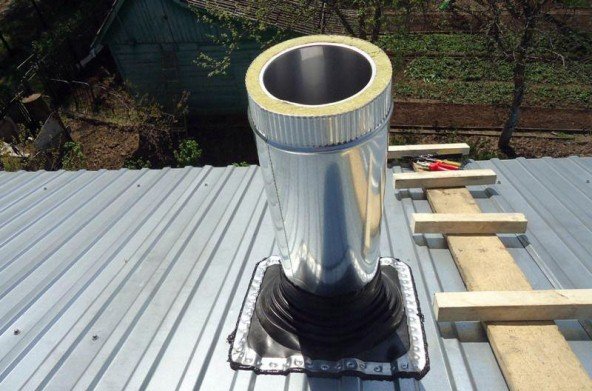

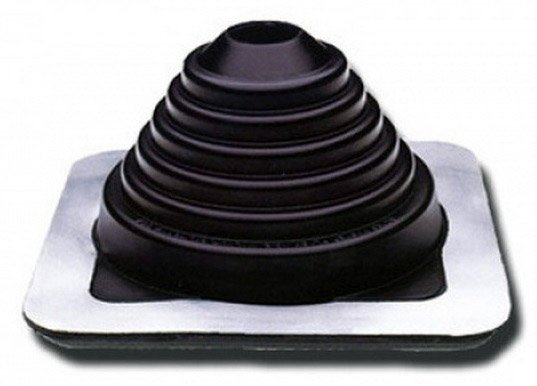

Добре, коли покрівля плоска. Тоді можна застосувати простий елемент з оцинковки, частина якого слід завести під покриття, щоб виключити затікання води. Але найчастіше покрівля накрита профнастилом, металочерепицею або шифером. Тоді установка труби і герметизація проходу робиться за допомогою спеціального еластичного елемента, званого крызой.
Висновок
Слід зазначити, що процес складання модульного сендвіч-комплекту не є дуже складною справою. Провести монтаж димоходу своїми руками цілком під силу домовласникам з головою і руками. Тут важливо все правильно розрахувати, намалювати схему і підготувати матеріали. Решта – просто копітка робота, що вимагає уваги і терпіння.
