Виконуючи зимову обрізку дерев, кожен садівник стикається з проблемою складування тонких гілок, оскільки вони займають досить багато місця. Доводиться їх рубати вручну або за допомогою спеціального подрібнювача. Другий варіант кращий, так як дає можливість переробити деревину у дрібну щепу дуже швидко. Тільки агрегати заводського виготовлення занадто дороги, а тому в цій статті ми розповімо, як можна набагато дешевше виготовити подрібнювач гілок своїми руками.
Види подрібнювачів гілок
Головний елемент агрегату – це робочий механізм, чиїм завданням є подрібнити дрібні гілки до фракції певного розміру. Різні подрібнювачі заводського виготовлення відрізняються між собою конструкцією цього механізму. Привід, що його обертає, може бути яким завгодно: бензиновим, дизельним або електричним.
Для відтворення в домашніх умовах найбільше підходять такі види заводських агрегатів:
- дисковий подрібнювач для трави та гілок;
- агрегат з ріжучим механізмом з пив по дереву для циркулярного верстата.
В дискової дробарці гілки в буквальному сенсі рубаються на дрібну щепу гострими ножами, закріпленими на маховику у вигляді диска з товстого металу. Він розкручується електричним або бензиновим двигуном допомогою ремінного приводу. В цілях безпеки диск закритий металевим кожухом, а для подачі гілок вручну служить бункер. Він розташований під кутом до обертових ножів таким чином, щоб дробити деревину максимально ефективно.
Гідність дискового подрібнювача в тому, що він переробляє дерево досить швидко, тобто, має високу продуктивність. Головний недолік – необхідність періодичного зняття і заточування різальних кромок ножів. Таку роботу своїми руками виконати може не кожен, ножі доводиться віддавати на заточку майстру і платити за це гроші. Виходить, саморобна дробарка для дерева змусить вас понести витрати під час експлуатації.
Слід зазначити, що матеріали на виготовлення дискового подрібнювача в домашніх умовах обійдеться зовсім недорого. Особливо коли метал необхідної товщини вдасться відшукати в домашньому господарстві або роздобути в найближчому пункті прийому металобрухту. А ось на другий вид дробарок доведеться витратитися – купити 2 десятка пил по дереву для циркулярного верстата.
Принцип роботи наступний: привід обертає вал, на якому одна біля іншої встановлені пилки з зубцями із твердого сплаву. Через завантажувальний бункер до них подається деревина і механізм в прямому сенсі вгризається в неї, подрібнюючи до розмірів тирси. Швидкість переробки не дуже велика, зате тирсу виходять дрібні, що буває набагато зручніше для опалення будинку, ніж тріска. Наприклад, з них можна самостійно робити паливні брикети.
Важливо. В обох видах подрібнювачів вирішальне значення має не швидкість обертання валу, а зусилля, що розвивається. У першому варіанті воно вище за рахунок розкрученого важкого маховика, що дозволяє січ гілки швидше. Достатнє число обертів вала – 1500 об/хв, більше не потрібно.
Як зробити дискову дробарку?
Якщо вам припав до душі цей вид подрібнювача, то треба розуміти, що для його складання потрібні хороші навички зварювальних робіт. Крім того, потрібно підготувати наступні матеріали:
- сталевий лист товщиною від 10 до 16 мм;
- те ж, товщиною 5 мм – на кожух і завантажувальний бункер;
- високовуглецева сталь для ножів, підійде автомобільна ресора;
- труби круглі або профільні, щоб зварити раму;
- сталевий вал діаметром 20 мм;
- 2 підшипника кочення №307 або інші;
- кріплення (болти з гайками)
- шківи, ремінь.
Примітка. Ремінну передачу можна не ставити, якщо для дробарки планується використовувати електродвигун з числом 1500 оборотів в хвилину.

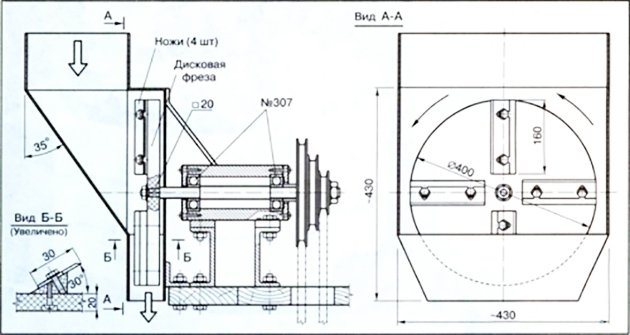

На різних інтернет-ресурсах можна відшукати всякі креслення подрібнювача гілок, ми пропонуємо вашій увазі один з популярних варіантів:
З товстого металу вирізається правильне коло діаметром 400 мм, по його центру робиться отвір для валу. Шківи і вал треба виточити на токарному верстаті, при цьому на кінцях вала слід нарізати різьблення для кріплення маховика і шківа. Ножі можна зробити в домашніх умовах, дотримуючись кресленням, в крайньому випадку доручити цю справу фрезерувальнику. Далі, із сталевого листа необхідно зварити захисний кожух з бункером, з нього ж виготовити обойми підшипників з отворами.
По суті, саморобний подрібнювач гілок являє собою ріжучий механізм, закріплений на рамі довільної конструкції. Двигун приводу можна розміщувати в зручному місці в залежності від довжини ременя. Не забудьте кріплення двигуна зробити ковзаючим, щоб ремінь можна було натягнути. Вал механізму також встановлюється на раму, до нього прикріплюється шків і маховик. Ножі слід прикрутити до маховика болтами таким чином, щоб кут їх нахилу становив 30°. Для цього треба приготувати спеціальні сталеві підкладки.
Подрібнювач з робочою матрицею з пив

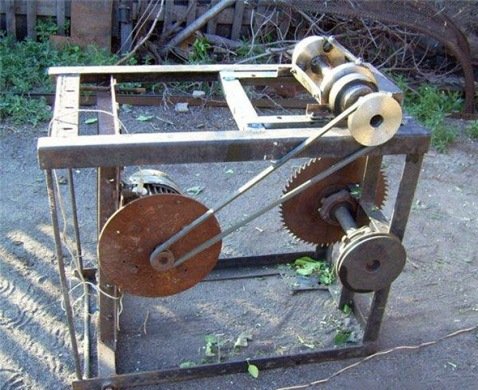

Збірка даного агрегату дещо простіше попереднього, тут менше зварювальних робіт. Для подрібнювача знадобляться:
- пили по дереву з зубцями із твердого сплаву – 20 штук;
- шайби розділові товщиною 5 мм з отвором 20 мм – 19 шт.;
- сталь листова товщиною 2 мм;
- труби для виготовлення рами;
- вал з різьбами на кінцях діаметром 20 мм;
- 2 підшипника кочення;
- кріплення (болти з гайками)
- шківи, ремінь.

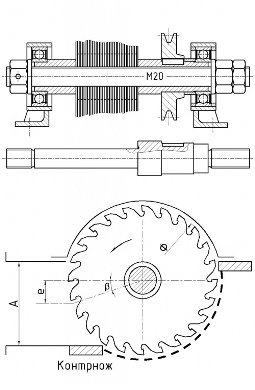

Цей простий садовий подрібнювач збирається шляхом почергового набору шайб і пив на загальному валу, після чого вони стискаються з боків гайками. Шайби прокладаються між пилками для того, щоб їх більш товсті ріжучі частини з твердого сплаву не притискалися один до одного і не здавлювали при затягуванні гайок. Потім на вал напрессовываются підшипники і встановлюються в обойми, приварені до рами з труб.

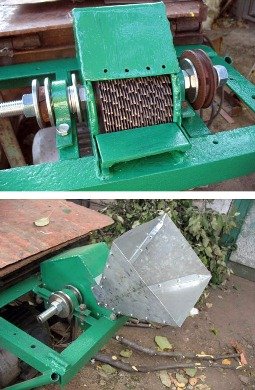

Інші роботи по збірці подрібнювача виробляються, як і в попередньому варіанті: треба змайструвати ремінну передачу на шківах з кріпленням двигуна до рами, виготовити кожух з бункером і поставити їх на місце, як це показано на фото:
Примітка. Отримана матриця з дискових пив під час роботи може забиватися дрібною фракцією деревини, іноді в ній застряє тріска. Зате твердосплавні зубці довго служать без заточки, головне – не перегрівати їх, інакше напайки можуть відлетіти.
Висновок
Коли на присадибній ділянці росте багато дерев, то подрібнювач деревини, зроблений своїми руками, може виявитися дуже корисною річчю. Як мінімум він позбавить вас від купи обрізаних гілок, займає багато місця. Сфера застосування отриманих тирси та тріски надзвичайно широка, в тому числі вони можуть стати в нагоді і для опалення вашого будинку.
