Зміст:
- Трохи про тепловіддачі радіаторів
- Вибираємо матеріал
- Рекомендації по виготовленню
- Висновок
Цілком зрозуміло бажання багатьох домовласників облагородити або приховати інженерні комунікації, що пронизують всі приміщення наших осель. Особливо це стосується системи обігріву, її опалювальні прилади розташовані у всіх кімнатах. Добре, якщо нагрівачі нового зразка і мають більш-менш пристойний вигляд, а коли стоять старі чавунні «гармошки» або сталеві пластинчасті монстри, то ні про яку естетиці і мови не йде. Тому в даному матеріалі розглянемо питання, як виготовити і встановити екран на батарею своїми руками, щоб вдало її облицювати і одночасно внести невелику родзинку в інтер’єр приміщення.
Трохи про тепловіддачі радіаторів
Нерідкі випадки, коли і нові алюмінієві або біметалічні радіатори вибиваються з інтер’єру, порушуючи його гармонію. Питання обробки досить актуальним і вимагає особливого підходу, оскільки, встановлюючи декоративний кожух на батарею опалення, забезпечується її приємний зовнішній вигляд, але порушується процес тепловіддачі від приладу в кімнату. Чому так відбувається і чи можна цього уникнути, спробуємо розібратися до того, як приступити до виготовлення екрана.
Теплова енергія, що виділяється в приміщення опалювальним радіатором, має 2 складові: променисту і конвективну. Перша характеризується прямим інфрачервоним випромінюванням, що надходять у кімнату від гарячих поверхонь батареї. При невисокій температурі теплоносія (до 50 ?С) частка променистої енергії невелика, але при 60 ?С і вище вона істотно зростає. Коли ставиться декоративний короб для батареї, то неминуче перекривається шлях цього потоку випромінювання, а значить, частина теплової енергії в будинок не потрапляє.
Хороша стаття в тему про порівняння тепловіддачі радіаторів.
Винятком є водяні обігрівачі конвекторного типу, їх лицьові поверхні не бувають холодними і промениста складова практично відсутня. Але подібні нагрівачі зустрічаються нечасто.
Конвективна складова – це передача теплової енергії повітряному середовищі. На неї панелі для батарей також надають вплив, так як створюють перешкоду на шляху у повітря, що проходить через ребра і інші елементи опалювального приладу. А у разі коли конструкція екрана невдала, частина гарячого повітря просто накопичується всередині короба, не маючи можливості вийти назовні.
Короткий висновок такий: встановлюючи декоративні екрани для батарей опалення, ми порушуємо процес теплообміну та частина енергії повертається в теплову мережу по зворотному трубопроводу. Це не так страшно в приватному будинку, де система розташована по всьому будинку і ця теплота нікуди з нього не піде, а просто буде віддана в іншому приміщенні. А ось у випадку з квартирою ми просто віддаємо оплачений нами тепло сусідів по стояку, це треба розуміти.
В залежності від того, як виконано декор батарей, втрати становлять від 3 до 7%. Повністю їх уникнути не можна, а ось зменшити з допомогою вдалої конструкції екрану цілком можливо.
Вибираємо матеріал
Для початку слід правильно вибрати матеріал, з якого буде виготовлятися екран для радіатора
опалення. Варіанти є наступні:
- пластик;
- метал;
- дерево;
- панелі МДФ;
- гіпсокартон.
Пластик малопридатний для нашої мети. Мало того, що він слабо проводить тепло, але і з часом жолобиться від його впливу. Крім цього, вартість панелей з пластику досить висока. Єдина перевага – легкість в обробці геть перекреслюється істотними недоліками.
З точки зору теплопередачі металеві екрани на радіатори – найкращий варіант, поставивши такий кожух, ви легко укладетеся в 3% втрат, що практично непомітно. Для цього можна придбати тонколистовий метал з полімерним покриттям бажаного кольору і закріпити його, приміром, на профілі для гіпсокартонних систем. Однак, обробка металу – справа непроста і в домашніх умовах, так ще без навичок, зібрати пристойну виріб навряд чи вийде.
Хороший варіант — екрани для батареї з дерева. Дарма що деревина погано проводить тепло і вимагає догляду, зате тут є простір для фантазії і можливість виконати просту і вдалу конструкцію. Її цілком можна зібрати самостійно, а служити вона буде довго.
Те ж саме слід сказати про такий матеріал, як ламіновані панелі МДФ. Вони легко піддаються обробці, міцні і довговічні, а зовнішній малюнок можна вдало підібрати під інтер’єр кімнати. Ще одна перевага — екрани з МДФ не вимагають догляду, як дерев’яні. Вартість матеріалу досить демократична, тому вироби з дерева та МДФ – це найбільш розповсюджені варіанти для облагороджування опалювальних приладів.
Трохи про гіпсокартонних листах як про одному з найпопулярніших обробних матеріалів. Він теж цілком підійде для нашої мети, тільки виконати саморобний екран з гіпсокартону складніше, потрібні початкові навички по роботі з даним матеріалом, і за вартістю вийде дорожче.
Рекомендації по виготовленню
Насамперед рекомендується на внутрішню поверхню стіни, яка знаходиться за батареєю, наклеїти спеціальний захисний екран з фольги, такі є в продажі в будь-якому магазині будматеріалів і коштують недорого. Це дозволить збільшити нашу променисту складову, що в стандартних умовах йде на нагрівання зовнішньої стіни. Далі, розберемо виготовлення своїми руками короби з панелей МДФ на дерев’яному каркасі.

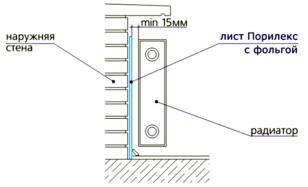

Схема укладання відбиває екрана з фольги за радіатором
Спочатку необхідно чітко обмірити закривається площу і глибину виступу радіатора. Після за цим розмірам виготовляємо простий дерев’яний каркас і ретельно обробляємо його, як зображено на малюнку.

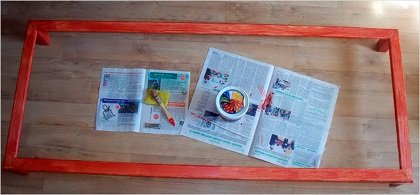

Підготовка каркаса
Наступний етап – самий трудомісткий. Нам потрібна передня решітка для радіатора з МДФ безліччю отворів для повітря. Чим їх буде більше, тим краще, за вами – надання вирізам гарної форми. Тут доведеться неабияк потрудитися електричним лобзиком та іншим інструментом, щоб вирізати візерунок. Його малюнок і розташування залежить тільки від вашої фантазії і готовність витратити свій час. Рекомендація одна: не робити глухий верхню частину лицьової панелі, щоб нагріте повітря не стояв під кришкою короби.

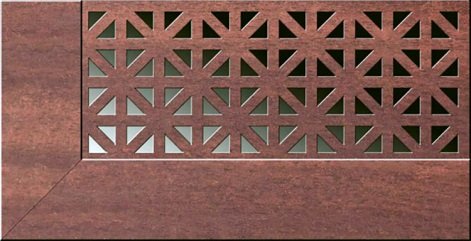

Дерев’яна решітка на батарею
Далі, відрізаємо за розмірами бічні панелі (їх можна зробити глухими, тільки прорізати отвори для труб) і верхню частину, в якій теж дуже бажано зробити фігурні отвори для виходу повітря назовні. Після чого декоративний короб для батареї можна зібрати і встановити на місце. Для кращого розуміння процесу в якості прикладу наведемо складальне креслення:
Висновок
Якщо ви не володієте достатньою кількістю часу, то простіше придбати готовий набір для обробки різних нагрівальних елементів і швидко його зібрати і встановити. Але людина з руками і хорошою фантазією виготовить самостійно ексклюзивний декоративний екран, якого у продажу не знайти. Головна складність – обробка лицьової панелі, все інше робиться досить просто.
