На сьогоднішній день залишилося чимало будівель і споруд, що обігріваються класичної піччю і твердопаливним котлом. Насправді відмінностей між ними практично немає, навіть коефіцієнт корисної дії в них однаковий. У зв’язку з цим домовласники останнім часом віддають перевагу саме останнім. Спорудити котли на твердому паливі своїми руками не складе труднощів — їх пристрій не вимагає особливих навичок або наявності професійного інструменту.

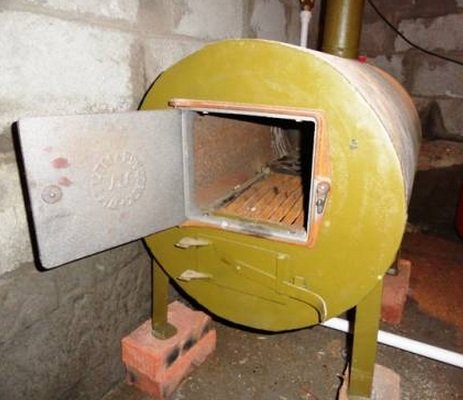

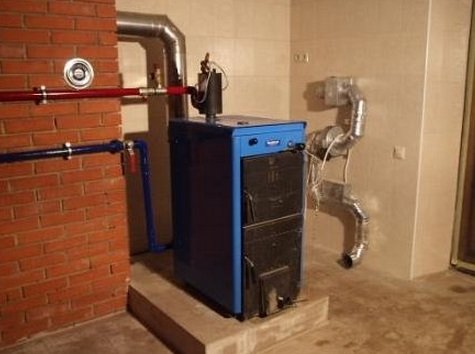

Виділяють кілька типів твердопаливних котлів. Однак складна конструкція деяких з них не дозволяє спорудити їх без спеціальних навичок. Існує дві групи опалювальних установок:
- 1. Класичні;
- 2. Піролізні.
Технологія виробництва
Порівняно із звичайною піччю саморобні котли на твердому паливі мають деякі відмінності, особливо це стосується тепловіддачі. Стандартна конструкція обладнання:
- Димар — необхідний для створення тяги, а також відведення чадного газу;
- Топка з колосниками — потрібно для підтримки достатнього рівня повітря;
- Система заслінок — використовується в якості регулятора повітряної тяги;
- Бак — його основне завдання нагрівання води для системи опалення.
Інструменти і матеріали
Ретельно вивчивши конструкцію обладнання, стає зрозуміло, що для створення котла потрібно:

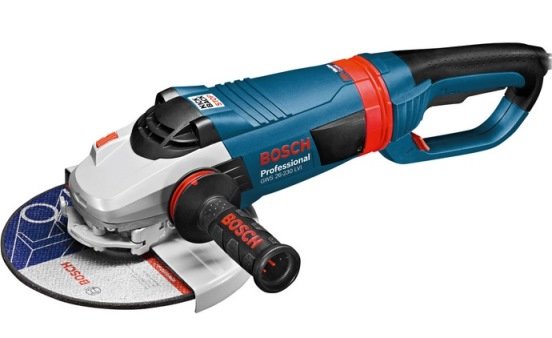

Незважаючи на те, що для виготовлення котлів на твердому паливі не потрібні особливі навички, вміння поводитися зі зварювальним апаратом є обов’язковою умовою. Також стане в нагоді досвід роботи з інструментом по різанню металу і наявність необхідної спецодягу.
Підготовка деталей корпусу
Головною частиною твердопаливного котла є топка, температурний режим тут може сягати до 1000 ?С. Саме тому при виборі матеріалу слід керуватися відповідними характеристиками.
Для більшого терміну служби вузла, стінки його виготовляються з жароміцної сталі. При її відсутності можна скористатися звичайною, тільки в цьому випадку вона повинна бути подвійною. Вирізаються бічні, передня, задня і нижня стінки з цільного листа стали болгаркою.
Будь котел на твердому паливі має свої типорозміри, які слід переносити на метал вимірювальними інструментами або лінійкою великої довжини. Крім стінок камери із сталевої профільної труби потрібно вирізати ребра жорсткості, а з кутика — підсилювачі для стиків.
У передній стінці слід зробити отвори розміром рівним габаритами дверцята топкового і зольного бункера. Зверніть увагу, що перед виконанням цієї роботи необхідно нанести чітку розмітку. Після чого за допомогою дрилі просвердліть отвори по кутах. Щоб запобігти пошкодження сталевого листа, направляйте болгарку від центру до краю.
Бак для води і теплообмінник
Найбільш ефективними є котли тривалого горіння, оснащені двома баками для води. Виконуються вони з листа нержавіючої сталі у вигляді прямокутників, зварених між собою.
Теплообмінник — це комплект звичайних труб, які застосовуються в системі водопроводу. Вони зварюються так, щоб в результаті утворився максимально можливий проточний цикл. Завдяки великої площі досягається найбільш ефективний процес тепловіддачі між теплоносієм і горючих паливом.
Збірка котла
З-за високої металоємності готовий котел, виконаний своїми руками, має велику вагу, тому здійснювати його складання найкраще безпосередньо на місці установки.
Перед монтажем обладнання необхідно викласти фундамент. Для цих цілей використовується термостійкий цегла. На кладку встановлюється дно зольника, а по його периметру розміщуються вертикальні стійки, що з’єднуються між собою за допомогою зварювання.
В самому корпусі приварюються напрямні, на які згодом укладаються колосники, далі монтуються теплообмінники. Із зовнішнього боку топки наварювалися вертикальні ребра жорсткості. Завершальний етап: саморобний котел майже готовий, залишається тільки змонтувати зовнішні стінки і верхню плиту.
Проміжок між стінками заповнюється піском. Це необхідно для додаткової акумуляції тепла, а також для запобігання перегріву стінок топки. Для засипки використовується прожарений річковий пісок, в змісті якого виключені органічні включення. Крім того, це допоможе запобігти появі неприємного запаху в процесі горіння твердого палива.
На верхній плиті розміщуються баки з нержавіючої сталі, підключені до контурів. Встановлюються дверцята камер — котел готовий до експлуатації.
Піролізний котел
Такі котли на дровах працюють на основі принципу піролізу, тобто перетворення під впливом високої температури твердого палива на газоподібне стан в умовах нестачі кисню. Воно набагато більш високоефективно, робота такого котла відрізняється збільшеною тривалістю в порівнянні з класичними котлами, які працюють на твердому паливі. Закладка палива, в залежності від його виду та якості, проводиться від 1 до 3 разів на добу.
Щоб виготовити котел потрібно:
Рекомендації по монтажу
Відріжте трубу довжиною 100 і 80 див. Виріжте дно з листового металу і приварите. Додатково можна приварити ніжки.
Далі виготовте розподільник повітря. Для цього необхідно за допомогою болгарки вирізати коло з листового металу діаметром менше на 20 мм, ніж основна труба. В середині кола просвердлите отвір діаметром 20 мм. В нижній частині розподільника встановіть крильчатку з металевими лопатами методом зварювання. Їх ширина не повинна перевищувати 50 мм. Після чого приварюється труба діаметром 60 мм до верхньої частини регулятора. Її висота має бути вище висоти котла. Зверху труба обладнується заслінкою для регулювання подачі повітря.
Вирізається дверцята для чищення золи в нижній частині котла. До плити котла приварюється труба для димоходу, діаметр якої 100 мм. В горизонтальному положенні її довжина не повинна перевищувати 40 см, після чого вона переходить в теплообмінник.
Виріжте кришку з отвором для розподільної труби. Варто врахувати той факт, що вона повинна щільно прилягати до топці.
Піролізний котел потребує обмеженому доступі кисню. Тому паливо в нього вкладається з мінімально можливою кількістю вільного простору.
Висновок
Вирішуючи завдання, як здійснити твердопаливним котлом опалення своїми руками, необхідно точно дотримуватися вищевказаних порад з його монтажу. Це забезпечить отримання в результаті економічного та бюджетного устрою, здатного обігріти приміщення з найменшими перепадами температур в різний час доби.
