В останні роки все більшу популярність набувають опалювальні установки, що спалюють тверде паливо. Це невипадково, адже енергоносії стають все дорожче, а деревина або вугілля продовжують залишатися доступними видами палива. Однак через зростання попиту на таке обладнання воно починає дорожчати і не кожен може собі дозволити його придбати. Альтернатива — саморобні котли для опалення приватного будинку, які обійдуться набагато дешевше, а працювати будуть не гірше заводських.
Переваги та принцип дії
Крім низької вартості даний вид установок має і інші переваги:
- Кваліфіковано зроблений агрегат з якісних матеріалів витримає критичні навантаження при надлишковому тиску теплоносія до 4 Атм. Така ситуація нерідко трапляється з твердопаливними опаленням, оскільки циркуляція теплоносія в силу різних причин може припинитися і тоді вода в сорочці і теплообміннику агрегату закипає. Результат – високий тиск пари розриває теплообмінник в самому слабкому місці.
- Великі можливості для модернізації конструкції, особливо якщо ви робите опалювач самостійно. Тоді саморобний котел опалення на твердому паливі виготовляється конкретно по вашим вимогам, під свою систему опалення і доступний саме вам вид палива.
- Удосконалити установку можна поетапно. Наприклад, у цьому році коштів вистачило тільки на те, щоб зробити базову модель. При можливості в наступному році можна купити і додати комплект автоматики в перерві між опалювальними сезонами, і так далі.

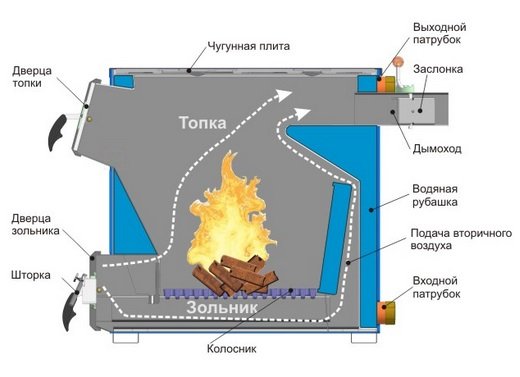

Практика експлуатації різних видів установок, які спалюють дрова, показує що найприйнятніший і простий варіант – виготовити і застосовувати для опалення будинку класичні саморобні котли на дровах прямого горіння. Принцип їх роботи простий: дрова в топці горять при природній тязі димоходу, віддаючи тепло водяній сорочці і теплообмінника. Останній працює за жаротрубной схемою, тобто, димові гази високої температури проходять крізь димогарні труби теплообмінника і безпосередньо віддають тепло воді, що їх омиває . Регулювання інтенсивності горіння виконується дверцятами зольника (в простолюдді – піддувала), відкривання якої дозує кількість повітря, що поступає в топку через колосникові ґрати.
На користь вибору класичної конструкції кажуть аргументи:
- простота у виготовленні;
- зручність та доступність самостійного обслуговування;
- немає обмежень по вологості деревини;
- висока ремонтопридатність і можливість виправлення недоліків, виявлених в процесі експлуатації.
Рекомендації по виготовленню та вибору матеріалів

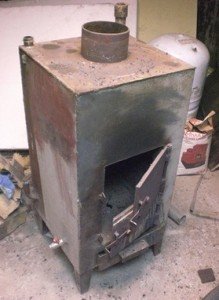

Зазвичай саморобні котли для дому виконують повністю з металу, оскільки чавунну топку зробити в домашніх умовах неможливо, а купувати – дорого. Поширена практика, коли домовласники замовляють опалювальні агрегати майстрам, які спеціалізуються на їх виготовленні. У цьому випадку рекомендується брати особисту участь у процесі на всіх етапах починаючи від закупівлі матеріалів і закінчуючи випробування готового виробу. В іншому випадку через кілька років можна зіткнутися з дефектами, допущеними при заготівельних або складальних роботах.
Оскільки саморобні котли опалення на твердому паливі працюють при високій температурі в камері спалювання, то для її виготовлення краще всього застосовувати леговану жароміцний сталь (в простолюдді – нержавійку) товщиною 5 мм з Огляду на високу вартість цього металу і ускладнення зварювальних робіт, багато беруть товсті сталеві листи звичайної якості. Потрібно розуміти, що такий виріб не може бути довговічним, від перепадів температур звичайна сталь буде деформуватися. Тому в таких випадках має сенс захистити стінки камери вогнетривкою цеглою, тоді вони прослужать довше. Однак топку доведеться зробити більшого розміру, так і вага корпусу збільшиться.
Метал для водяної сорочки можна взяти звичайної якості 20 Ст товщиною 3 мм Для довідки: з такої сталі виготовляються труби для гарячої води і пари. Відповідно, димогарні труби теплообмінника краще взяти цієї ж марки сталі діаметром 48-76 мм. Часто саморобні опалювальні котли працюють на дровах в системах опалення з примусовою циркуляцією при відключеннях електрики, тому конструкцію водяної сорочки потрібно зробити максимально жорсткою. Для цього по всій площині зовнішніх стінок топки слід приварити ребра жорсткості з металу смугового або кутового профілю з кроком 120-150 мм До цих же ребрах потрібно варити зовнішні стінки резервуара. Тоді при закипанні води обшивку сорочки не роздує, вона зможе витримати тиск пари.
Дверцята топки і піддувала краще робити двошаровими, вкладаючи між шарами металу вогнестійкий теплоізоляційний матеріал: азбест, базальтове волокно або їх комбінацію. Цими ж матеріалами слід утеплити корпус агрегату. Притвори дверцят потрібно герметизувати азбестовим шнуром, а петлі повинні бути регульованими. Їх роблять з різьбових шпильок з привареним на кінці шарніром. Запірні рукоятки треба оснастити насадками з ебоніту або текстоліту, щоб при відкриванні дверцят не обпалити руки.
Особливості підключення
Прості саморобні дров’яні котли опалення ефективно працюють при гарній природній тязі, яку забезпечує димар. Тому його патрубок на корпусі котла повинен бути орієнтовно 150 мм у діаметрі, висота самої труби — не менше 5-6 м для створення достатньої робочої тяги. Процес розпалу спрощується, якщо організувати в камері спалювання канал прямої тяги в обхід теплообмінника, з заслінкою і рукояткою, що виходить зовні бічної стінки. Отвір каналу повинен бути такого ж діаметру, як димар і знаходитися точно навпроти його патрубка.

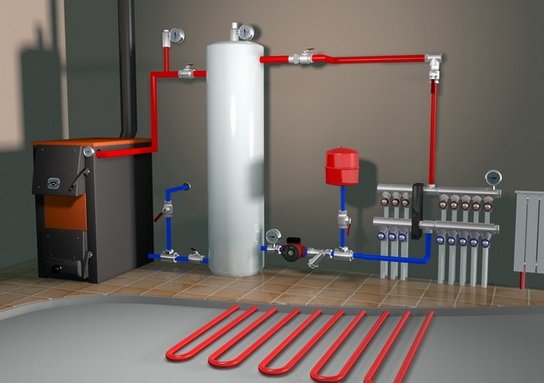

Важливу роль при експлуатації відіграє правильна обв’язка твердопаливного котла. Якщо система опалення – гравітаційна і може працювати без електрики, то проблем виникати не буде. Але краще при розгоні котла виключити попадання у сорочку холодної води з системи, так як при цьому на внутрішніх стінках топки з’являється конденсат. Він змішується з золою і осідає на поверхні у вигляді чорного нальоту, який дуже важко зчищається. Тому на виході теплоносія з агрегату краще зробити байпас з термостатичним триходовим клапаном, налаштованим на температуру 55 або 60 градусів. Тоді теплоносій циркулює по малому колу, поки не нагріється до 60?, а потім термостат почне підмішувати холодну воду з системи.
Якщо система опалення приватного будинку працює з насосом, то є небезпека закипання котла при відключенні електрики. Треба виконати заходи щодо захисту агрегату від руйнування:
- Врізка у водяну сорочку запобіжного клапана дозволить скинути з неї пар, якщо певний тиск перевищено.
- Джерело безперебійного електроживлення в комплекті з дизельною електростанцією дадуть можливість насосу працювати далі. Акумулятор джерела зможе підтримувати роботу тільки деякий час, тому і потрібен генератор електрики.
- Установка теплоакумулюючої ємності забезпечить природну циркуляцію води з бака в котел і останній не закипить. Ця ємність зможе підтримувати опалення приватного будинку після того, як дрова в топці згорять.
Висновок
Через невисоку вартість і простоту в експлуатації саморобна опалювальна установка на дровах часто стає єдиною доступною альтернативою дорогому газу і електрики. Потрібно тільки якісно виготовити її і правильно встановити у ваш приватний будинок, щоб отримувати тепло від доступних видів палива.
