Крім дров і вугілля є інші види твердого палива, доступні багатьом домовласникам. Це деревні гранули, тирсу, лушпиння насіння, відходи обробки зернових. З-за їх сипучої структури спалювати таке паливо класичним способом незручно і малоефективно. Отримати більше тепла і автоматизувати процес можна, встановивши на котел спеціальне пальниковий пристрій. Останні є у продажу, але вони пристосовані для роботи на пелетах. Щоб спалювати лушпиння і дрібні тирсу, буде потрібно додаткове пристрій, одне з рішень — пелетні пальник виготовлена своїми руками.
Будова вироби і призначення його елементів
Завдання будь-якого пальникового пристрою – створити потужний рівний факел полум’я для нагрівання водяної сорочки котла, інтенсивність якого можна регулювати. В цьому відношенні конструкція пелетної пальника переслідує ту ж мету і являє собою невелику камеру згоряння у вигляді аеродинамічної труби, в яку подається паливо і нагнітається повітря. Для подачі гранул або лушпиння використовується шнековий конвеєр, а паливо в нього потрапляє з завантажувального бункера. Обсяг останнього визначає тривалість роботи установки. Повітря в зону спалювання надходить примусово від вентилятора – нагнітача.

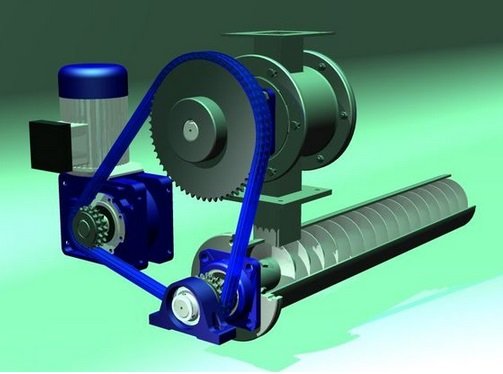

Шнековий конвеєр
Камера згоряння може бути прямокутного, так і круглого перерізу. Остання зустрічається частіше, так як вона простіше у виготовленні. Якщо розглянути креслення конструкції пелетної пальника, то в камері круглої форми треба встановити плоский піддон для палаючого палива, а сама вона прикріплена до фланцевої плиті, яка прилягає до фронтальної площини котла зовні. Зовнішня частина пристрою складається з шнекового конвеєра з верхнім вхідним патрубком, через який всередину потрапляє паливо з бункера. Другий елемент – це вентилятор, встановлений під шнеком і подає повітря в нижню частину камери.

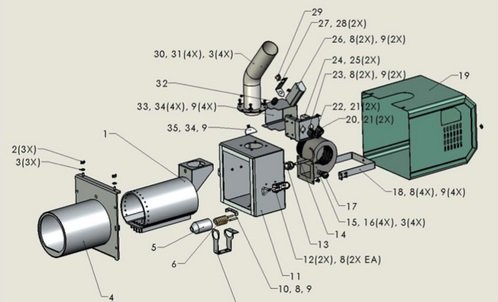

Механізм пелетної пальника
Сипучі види твердого палива після згоряння утворюють дуже мало відходів у вигляді летючого попелу, тому пристрій пелетної пальника передбачає її самоочищення від потоку повітря, що подається нагнітачем. У результаті весь попіл накопичується в зольнику, який потрібно чистити не частіше 1 рази в тиждень.
Опис робочих режимів
Сам принцип роботи пелетної пальника полягає в наступному: порція палива потрапляє в камеру, воно підпалюється і включається мінімальна подача повітря. По мірі того як паливо розпалюється і камера прогрівається, повітря нагнітається більше. В результаті виникає стійкий рівний факел полум’я, гріючий теплообмінник з водою. У заводських пальникових пристроях процес повністю автоматизований, розпалювання забезпечується електричним елементом розжарювання, його роботу контролює фотодатчик. Кількість повітря та пелет, що подаються в камеру, регулює електронний блок, отримуючи сигнали від датчиків температури і тиску. Розібратися в роботі пристрою допоможе схема пелетної пальника.
Паливо у вигляді деревних гранул або лушпиння насіння може подаватися в шнек для пелетної пальника різними способами:

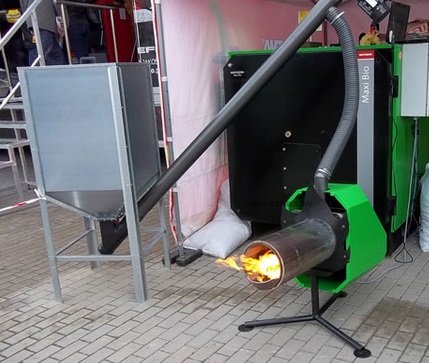

- Традиційний спосіб – це подача пелет з окремо стоїть бункера великих габаритів, щоб його місткості вистачало не менше ніж на 7 днів роботи котла, який раз у тиждень потрібно чистити. З бункера паливо переміщується до пальникового пристрою додатковим шнековим конвеєром необхідної довжини.
- Більш простий подачею палива може бути обладнана гравітаційна пелетні пальник, виконана своїми руками. В ній лушпиння і гранули під власною вагою зсипаються в шнек з бункера, встановленого прямо над пальникових пристроїв, а той подає потрібну кількість у камеру спалювання. Тоді запас ходу котла буде складати від 1 до 3 діб залежно від інтенсивності роботи.
Підібрати матеріали для виготовлення пристрою нескладно. Враховуючи температурний режим роботи камери згоряння, для неї краще взяти трубу з жароміцної сталі з товщиною стінки не менше 4 мм, Фланцева пластина, з допомогою якої саморобна пелетні пальник кріпиться до корпусу котельні установки, може бути зроблена із сталі звичайної якості товщиною 3 мм Подаючий конвеєр є можливість придбати в зборі, а можна виготовити самостійно з звичайної труби, помістивши в неї шнек. Для обертання підбираються низькооборотний електродвигун, редуктор і підшипники. Вентилятор треба придбати і закріпити на пластині, підготувавши для нього посадочне місце. Саму пластину потрібно виготовляти, вивчивши креслення пелетної пальника, і в залежності від конструкції дверцят котла.
Деталі пелетної пальника
Засоби автоматизації
Співвідношення подачі повітря і палива в камеру згоряння треба регулювати, інакше робота пальникового пристрою буде нестабільною або весь час на максимальній потужності. Найпростіший спосіб міняти оберти двигунів шнека і вентилятора – це поставити простий ручний регулятор. Але тоді виникнуть незручності у вигляді постійного нагляду та налаштування опалювального агрегату залежно від температури теплоносія та навколишнього повітря. Самостійна настройка пелетної пальника полягає в тому, щоб підібрати на різних режимах роботи співвідношення повітря та палива, при якому факел полум’я буде рівним і стійким. Досягти цього допоможе автоматизація пристрою.
Спочатку потрібно придбати електронний блок управління. Якщо ваш котел вже забезпечений таким, вивчити можливість його використання. Як правило, контролери провідних виробників мають вільні керуючі контакти, до яких можна приєднати електродвигуни вентилятора і шнека. У цьому разі на підставі сигналів датчиків контролер буде збільшувати або зменшувати подачу пелет і регулювати оберти вентилятора.
У плані розпалу й контролю над полум’ям саморобна пелетні пальник, виготовлена своїми руками, також може бути автоматизована. Потрібно купити електричний елемент розжарювання і фотодатчик. Перший буде включатися в самому початку, підпалюючи паливо, а другий при появі стійкого полум’я буде сигналізувати про це на контролер, який відключить елемент розжарювання.
На вхідному патрубку можна поставити датчик заповнення, його роль – подавати імпульс на електронний блок, коли шнек і верхній патрубок заповнені пальним, щоб зупинити подачу пелет. Всі ці засоби автоматики дозволяють ефективно спалювати пелети і створити певний комфорт при обслуговуванні опалювальної установки. Однак тут є свої недоліки:
- Саморобну пелетні пальник можна підключити не кожному контролеру.
- Існуючий електронний блок котла опалення часто не пристосований для роботи з пристроями розпалу й контролю пальника, тоді доведеться купувати новий.
- Вартість виготовлення пристрою збільшується.
Хороша стаття в тему: Як зробити котел на тирсі
Висновок
Знаючи, як працює пелетні пальник, можна взятися за її самостійне виготовлення. Але часто це зводиться до закупівлі комплектуючих і приладів автоматики, після чого вони ставляться на саморобну камеру спалювання. У цьому випадку зниження вартості виробу незначно. Слід задуматися про покупку комплектного пристрою заводського виготовлення.
