При організації обігріву свого приватного житла перед кожним домовласником стоїть завдання розглянути всі варіанти розводки опалення по будинку і вибрати найбільш підходящий. Варіантів не так багато, але відмінності між ними суттєві. Щоб зупинитися на оптимальному, треба зрозуміти особливості роботи тієї чи іншої схеми і зіставити їх зі своїми вимогами. Потім залишиться тільки підібрати відповідне обладнання, матеріали та змонтувати систему. У даній статті ми зупинимося на питанні, яка застосовується розводка опалення в приватному будинку і розглянемо різні варіанти.
З чого вибирати?
За способом функціонування водяне опалення буває 2 видів:
- з природним плином теплоносія (інакше – гравітаційна або самопливна схема);
- з циркуляцією, побуждаемой спеціальним насосом (примусова схема).
Крім того, розведення може бути одно – або двотрубної. У першому випадку всі опалювальні прилади приєднуються до одного колектора, що проходить через одне або кілька приміщень. У другому схеми розводки труб передбачають підключення радіаторів не до одного, а до двох розводящим трубопроводами – подавального і зворотного. Ми пропонуємо детально розглянути варіанти, що найбільш переважні для самопливної та насосної системи.
Природна циркуляція теплоносія виникає з-за того, що гаряча вода на виході з котла, має меншу щільність і вага, витісняється охолодженим теплоносієм, що надходять з мережі трубопроводів. Адже його щільність і маса більше. Виникає невеликий перепад тисків, що обумовлює природну течію води в трубах. Правда, в цьому випадку схема розводки опалення в будинку повинна передбачати значні ухили магістралей і збільшені діаметри труб.
Нещодавно громіздкі гравітаційні системи вважалися пережитком минулого. Нині, коли люди стали прагнути до енергонезалежності, з’явилася тенденція до повернення таких схем у сферу приватного домобудівництва.
Примусова циркуляція теплоносія здійснюється за допомогою насоса, що дає можливість реалізовувати розгалужені схеми розводки систем опалення. Незаперечна перевага такої системи полягає в невеликих діаметрах трубопроводів і широкі можливості по їх прокладання, оскільки ухили тут потрібні зовсім невеликі.
Розводка гравітаційної системи опалення
Тут важлива правильна розводка опалення від котла, інакше схема не буде нормально функціонувати. У зв’язку з тим, що тиск в мережі трубопроводів невелике, природна циркуляція може добре працювати в одно – і двоповерхових будинках загальною площею до 250 м2. У більш значних будівлях влаштовувати подібні системи не рекомендується.
У невеликому одноповерховому будинку, де кількість радіаторів не перевищує 5, можна застосувати однотрубну схему з ленінградської розведенням, продемонстровану на рисунку:
«Ленінградка» – це горизонтальна розводка з прокладкою магістралі над підлогою (або під ним) і нижнім підключенням радіаторів. Важлива деталь, без якої схема працювати не буде – розгінний вертикальний стояк. До нього приєднується розширювальний бак відкритого типу. До речі, при самотеке мембранні ємності ставити не можна, оскільки вони розраховані на роботу під тиском.

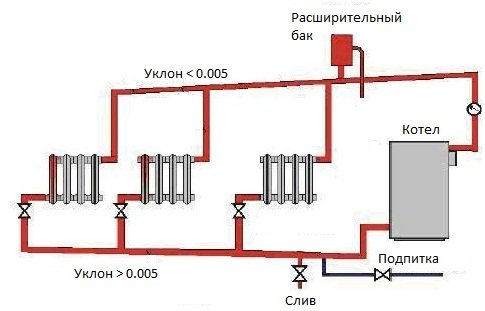

Коли площа одноповерхової будівлі досягає 100 м2 і більше, або число батарей перевищує 5, «ленінградка» вже не підійде, потрібна двотрубна горизонтальна розводка. Зворотний колектор розташовується внизу над підлогою, а подаючий – на рівні підвіконь (щоб проходив під ними) або під стелею. В останньому випадку спеціально робити розгінний стояк не потрібно, магістраль і так підніметься на необхідну висоту, як показано на схемі:

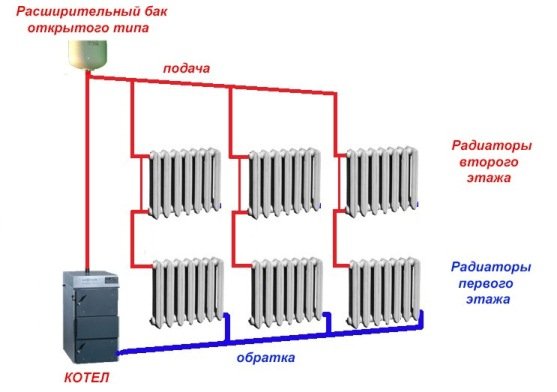

Коли мова йде про двох поверхах, то тут найчастіше використовується як однотрубна система опалення з верхньою розводкою подаючої магістралі і вертикальними стояками. Зворотний колектор знаходиться над підлогою першого поверху, а подаючий – під стелею другого або на горищі. Відкритий розширювальний бак, як завжди на своєму місці – в самій верхній точці:
Подібна верхня розводка теплоносія повинна забезпечувати рівномірне його затікання як в радіатори другого поверху, так і першого. З цією метою між підвідними трубами батарей другого поверху встановлюються байпаси, чий діаметр 1 розмір менше, ніж вертикальний стояк. Представлене однотрубное опалення перевірено на практиці протягом багатьох років і зарекомендував себе з хорошої сторони. На цьому способи розведення для природної циркуляції теплоносія вичерпані, напевно один з 3 варіантів підійде для вашого будинку, якщо тільки він невеликі габарити і невисоку поверховості.
Розводка для примусової циркуляції теплоносія

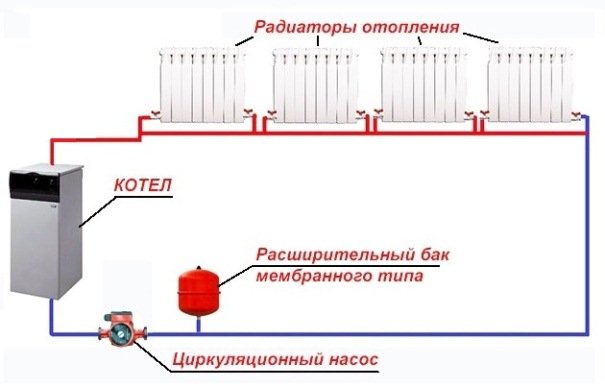

Варто відзначити, що при включенні в схему насоса вибір способів доставки тепла до радіаторів дещо ширше, в їх числі і одне з нововведень — променева розведення системи опалення. Але про все по порядку. Як і при природному перебігу води, тут застосовна знаменита «ленінградка», тільки розширювальний бак застосовується мембранного типу і ставиться він на зворотній магістралі. Розгінний стояк не потрібно, його роль виконує насос:
Однотрубна «ленінградка» зручна тим, що можна зробити розведення системи опалення своїми руками, причому з мінімальними витратами. Але умови її надійної роботи все ті ж: невелика площа житла і не більше 5 батарей на одній гілці. Також можна застосовувати показані вище однотрубну вертикальну і двотрубну розведення, але не завжди це доцільно. У приватних будинках будь-якої площі та поверховості популярні такі види схем з примусовою циркуляцією:
- з нижньою горизонтальною розводкою;
- колекторна розводка труб (променева).
Нижня горизонтальна прокладка – найбільш популярна з усіх існуючих схем. Діаметри труб невеликі, а тиск, що створюється насосом, що дозволяє влаштувати кілька тупикових гілок дорівнює протяжності, що охоплюють весь будинок. Крім того, магістралі можна ховати під підлогами або за декоративними екранами. Традиційна нижня розводка труб опалення в приватному будинку з 2 поверхами показана на малюнку:

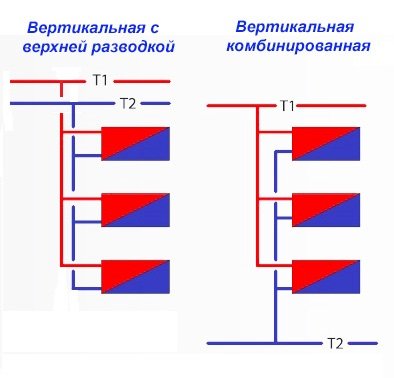

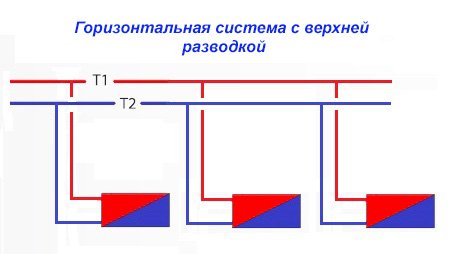

Примітка. Існують і інші способи розведення двотрубних напірних мереж, але вони не настільки популярні, тому що тоді більшість труб розташовується посеред стін і сильно впадає в очі. Нижче показані схеми таких розводок:

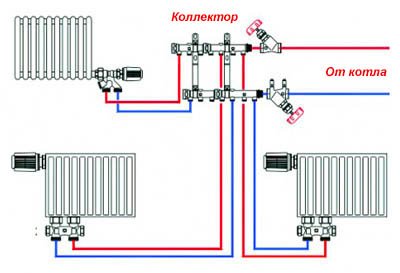

Ну і саму «передову» променеву розведення роблять у будинках з великою кількістю радіаторів. Для цього на кожному поверсі будівлі встановлюють розподільний колектор, від якого йдуть індивідуальні гілки до кожної батареї.

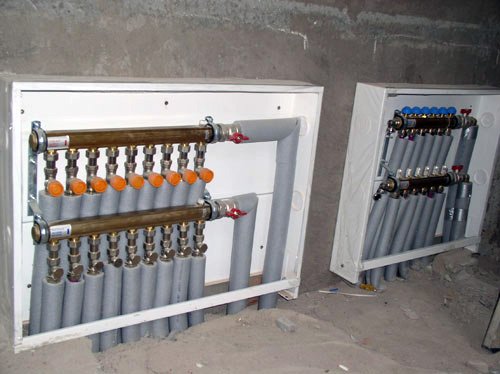

Цей вузол – такий же, як застосовується в теплих підлогах, він підключається до вертикального стояка, що проходить від котла через всі поверхи.

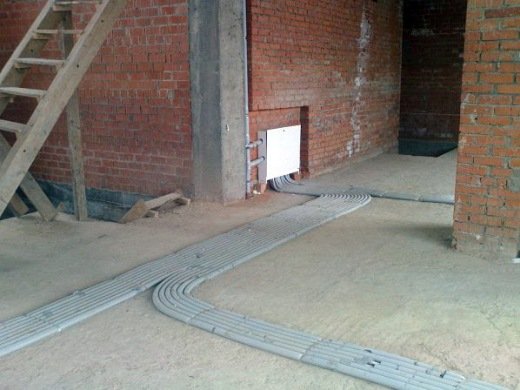

З точки зору гідравліки це найкращий варіант, але і за вартістю найдорожчий. Недолік у нього один – прокладка можлива тільки під час нового будівництва, а в інших випадках доведеться довбати строби в підлозі. Труби ховаються або замонолічуються в ньому, одягнені в теплоізоляційну оболонку. В якості опалювальних приладів ставляться радіатори з нижнім підключенням.
Для довідки. Для тих, хто планує нагрівати воду котельні для ГВП, повідомляємо, що розведення системи опалення від двоконтурного газового котла виконується так само, як і з простим одноконтурним теплогенератором. Додаються тільки труби в обв’язці, що йдуть до споживачів гарячої води.
Висновок
Здійснюючи вибір розводки, варто подумати не тільки про економію матеріалів, але і щодо подальшої надійної експлуатації системи. Перш ніж зупинитися на якомусь варіанті, узгодьте ваші дії з фахівцем в даній області.
