Без розширювальної ємності не обходиться жодна система водяного опалення. Не виняток і схеми, де теплоносій рухається природним чином за рахунок конвекції, а бак ставиться відкритого типу. Тут з’являється можливість заощадити, якщо зробити розширювальний бачок для опалення своїми руками. Для тих, хто хоче так поступити в даному матеріалі тема виготовлення бака буде розкрита докладно.
Розрахунок розширювального бака
Для початку трохи уточнимо інформацію: розширювальні ємності відкритого типу (атмосферні) можуть ставитися і на системи з примусовою циркуляцією, це вибір домовласника. Ми загострили на цьому увагу, оскільки виготовити в домашніх умовах мембранний бачок закритого типу навряд чи вийде, а от відкритий – без проблем.
Але спочатку треба зрозуміти, які у нього будуть розміри, а для цього провести відповідний розрахунок.Не вдаючись у нетрі формул, застосуємо старий перевірений спосіб визначення місткості бачка. Знаючи, що при нагріванні від 20 ?С до 80 ?С вода додає в обсязі орієнтовно 4-5%, порахуємо кількість води в системі. При цьому слід врахувати:
- обсяг котлового бака – технічної документації виробника;
- місткість радіаторів – за паспортом на виріб;
- кількість теплоносія в трубах.
Розрахунок обсягу води в трубах, досить простий. Вимірюються довжини всіх магістралей і підводок з розподілом по діаметрам. Потім прораховується площа поперечного перерізу труби кожного діаметра і множиться на її протяжність. Всі результати складаються і виходить загальна кількість води, до якого додається об’єм теплоносія в котлі і батареях.
Взявши 5% від загальної кількості і додавши ще 5% запасу, визначаємо, що розширювальні бачки відкритого типу повинні вміщувати десяту частину від того, що є в системі. Ну а знаючи обсяг, неважко визначитися з розмірами ємності.
Конструкція ємності
Форму бака можна прийняти круглої або прямокутної, це не має особливого значення. Просто прямокутний резервуар зробити трохи простіше. У той же час при великих об’ємах рідини квадратний бак вимагатиме посилення стінок, що робить всю конструкцію. А адже її треба підняти на горище. Круглий посудину можна виготовити з труби, але до нього складніше приладнати кришку, так і місткість його буде менше. Вибирати вам.

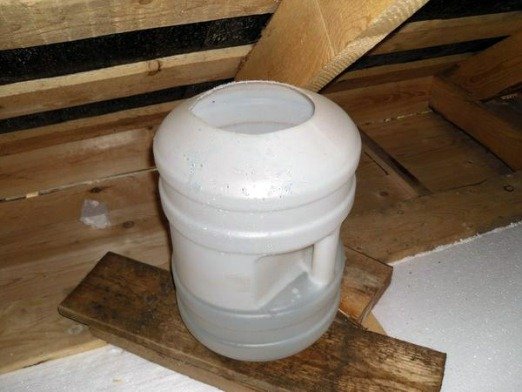

Примітка. Часто домовласники, щоб довго не морочитися, роблять розширювальний бак відкритого типу з усяких пластикових ємностей – відерець, обрізаних каністр і так далі. Але нам потрібен добротний резервуар з металу, тому міркувати про каністрах ми не будемо.

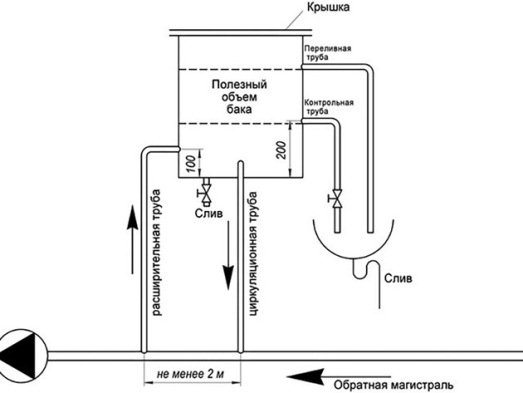

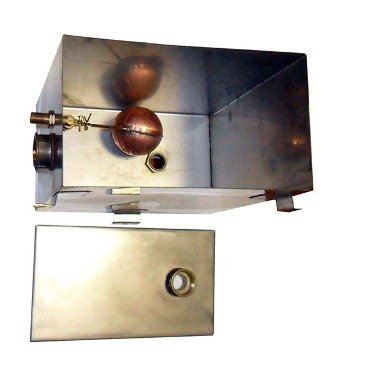

У загальному випадку бак представляє собою металеву ємність з відкритою верхньою частиною, що закривається кришкою. У корпус виробу врізані патрубки для приєднання опалювальної системи і шланга переливу. Є і більш досконала конструкція, де патрубків – 4, функції кожного з них позначені на схемі:
Тут є подає і зворотна гілка, що приєднуються до зворотної магістралі, щоб вода не застоювалася, а також контрольний патрубок мінімального рівня. Остання функція дуже зручна в експлуатації, не потрібно лізти на горище, щоб переконатися в наявності води. Правда, при такому варіанті ускладнюється і монтаж, доведеться прокладати своїми руками додаткові трубки через перекриття.
Багато домовласники обходяться двома патрубками – для теплоносія і переливу. При додаванні в систему води відкривають кран і стежать за шлангом, виведеним на вулицю. Кран підживлення закривають, коли з шланга побіжить вода, але тоді бак повний до країв і при нагріванні з нього ще довго випливає теплоносій через перелив.

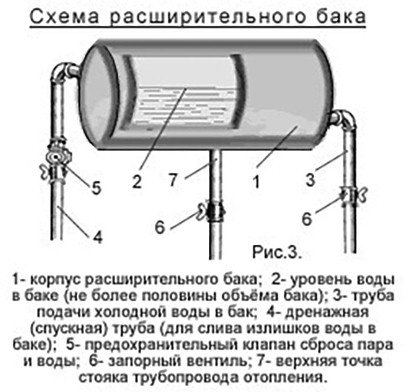

Існує й інша конструкція саморобної ємності, хоча її важко назвати відкритою. Внутрішній простір бака не повідомляється з атмосферою і заповнене водою тільки наполовину. Частина зайнята повітрям, що грає роль демпфера при розширенні теплоносія. Цей бак системи опалення має трубу для поповнення води, зливу і приєднання до мережі трубопроводів. Конструкція показана на малюнку:
Виготовляти і застосовувати таку ємність не варто і ось чому. При роботі системи всередині неї з’явиться надлишковий тиск, так як для виходу повітря немає, тільки аварійний клапан. Отже, під тиском почнеться активна дифузія кисню в теплоносій, з чим постійно борються виробники полімерних труб. Насичена киснем вода руйнує в першу чергу сталеві деталі котла.
Виготовлення та встановлення
Щоб самому виготовити розширювальний бачок системи опалення, потрібно мати листовий метал, обрізки труб різних діаметрів і пару куточків на той випадок, якщо треба посилити стінку або виконати кріплення ємності за місцем. З інструментів і пристосувань будуть потрібні:
- зварювальний апарат;
- кутова шліфувальна машина;
- дриль;
- набір слюсарного інструменту;
- рулетка, косинець.
Примітка. Часто можна почути пораду, що ємність краще зварити з нержавійки. Порада слушна, він актуальний, коли система змонтована з полімерних або нержавіючих труб. Якщо ж все зроблено з металу, то турбуватися не про що, можна варити з простої «чорної сталі.
Як зварити коробку, знає будь-який домашній майстер, що має навички зварювальних робіт. Потім у відкритий розширювальний бак врізаються патрубки і герметично обварюються. Кришка виготовляється нещільною, щоб повітря вільно проходив всередину. Коли все готове, залишається лише перевірити зварювальні шви на проникність і встановити ємність на місце, як показано на схемі:

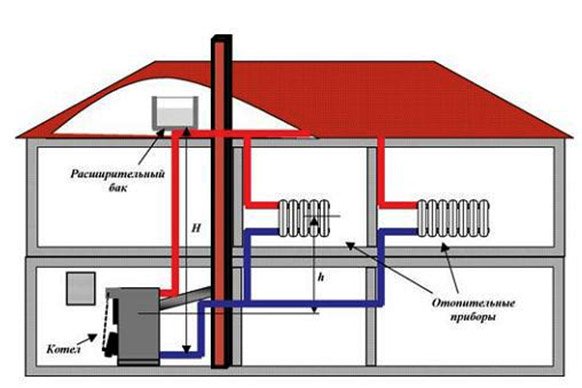

Щоб даремно не обігрівати простір горища, після монтажу корпус бака потрібно добре утеплити, для цієї мети підійдуть мати або плити з мінеральної вати. Або можна обклеїти корпус листами пінопласту. Ще деякі майстри-умільці автоматизують підживлення бака з допомогою «унітазного» поплавкового комплекту, але це не надто надійний варіант. Пригадайте, як часто дзюрчить у вас вдома унітаз і ви зрозумієте, про що мова.
Висновок
Якщо ваша система водяного опалення передбачає використання атмосферного розширювального бака, то витрачати гроші на його придбання не завжди має сенс, простіше зробити своїми руками. Навіть якщо ви далекі від зварювального справи, то за таку просту роботу майстер візьме менше, ніж доведеться сплатити за готовий виріб.
