Такий важливий розподільний елемент, як гребінка для опалення використовується в двотрубних системах великих приватних будинків, які мають 3 і більше контурів циркуляції теплоносія. Як неважко здогадатися, ставити її треба далеко не завжди, оскільки це веде тільки до зайвих витрат. Щоб розібратися, в яких випадках без гребінки не обійтися і як її можна виготовити і встановити своїми руками, пропонуємо ознайомитися з цим матеріалом.
Принцип роботи розподільчого колектора опалення

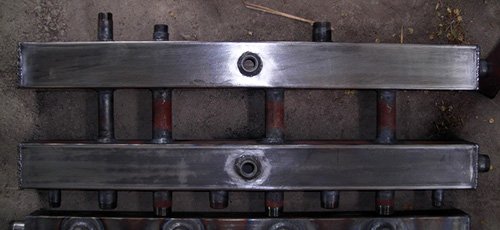

Треба сказати, що розподільча гребінка системи опалення являє собою елемент, чия конструкція проста до неможливості. Це 2 колектора збільшеного діаметра з штуцерами для приєднання опалювальних контурів, врізаними в його стінки перпендикулярно. Всі колектора заводського виготовлення робляться із сталі, при цьому труби можуть з’єднуватися між собою, так і поставлятися окремо.
Для довідки. Багато прихильники опалювальних систем з поліпропілену намагаються з нього ж зібрати своїми руками і гребінку, щоб не витрачати гроші на заводські вироби. Подібне рішення має право на життя, але може застосовуватися не завжди, про що буде сказано далі.
Завдання гребінки – забезпечити подачу необхідної кількості теплоносія в кілька контурів з різним гідравлічним опором і витратою. Проста ситуація: двоповерховий котедж з радіаторною системою опалення плюс прибудова з басейном і окремим будиночком для персоналу. Тут не обійтися без поділу на гілки – це перший момент. Якщо 2 поверхи можна обігрівати однією системою, прибудови та додаткові будиночки нею обхопити не вдасться.
Другий момент полягає в тому, що де б не була розташована котельня, гідравлічний опір гілок буде дуже різними за різної протяжності і теплового навантаження. Значить, їх треба приєднати до пристрою, здатному вирішити питання, — колектора. Його принцип дії такий: теплоносій, що приходить по магістралі від котла, потрапляє в трубу великого перерізу, в результаті чого його швидкість значно знижується, як і опір цієї ділянки.
Оскільки приєднувальні патрубки мають перетин втричі менше, ніж у колектора, то в теплоносія з’являється можливість однаково добре вступати в кожен контур і рухатися до радіаторів. Якби діаметр труби гребінки дорівнював подаючої магістралі від котла, то левова частка витрат води припала б на одну гілку, а циркуляція в інших була недостатньою.

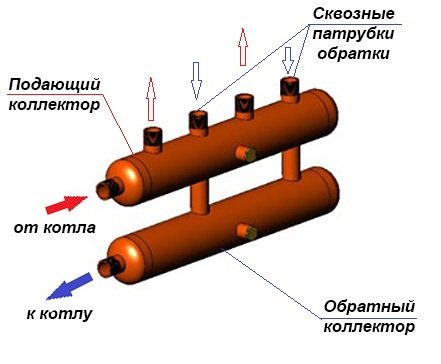

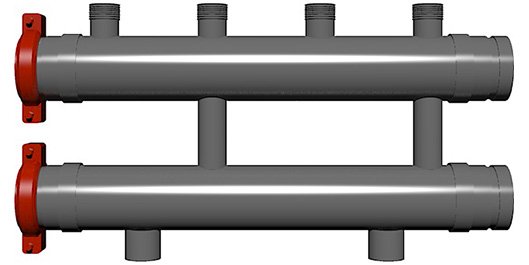

Як правило, центральний розподільний колектор опалення – це єдина конструкція, де з’єднувальними елементами виступають довгі патрубки обратки, що проходять наскрізь через гребінку подачі. При цьому той і інший теплоносій не контактує один з одним, як це показано на схемі пристрою гребінки:
За таким же принципом здійснюється і збір охолодженої води з усіх опалювальних кілець в один колектор, звідки вона успішно переміщається назад в теплогенератор. Мінімальне число приєднаних споживачів – 2 (як на схемі), максимальна – 8.
Як правильно виконати монтаж опалення гребінки
Відразу обмовимося, що складність полягає не у самому монтажі розподільного колектора, а у правильному виборі елемента, його підключенні та обв’язки. Вибір гребінки здійснюється за максимальної теплової потужності системи опалення, вона зазначається в паспорті на виріб. Наприклад, пристрій з діаметром розподільної труби 89 мм (DN80) і штуцерами на 1» (DN25) призначений для роботи в системі потужністю не більш як 50 кВт. Якщо вона перевищує це значення, але не досягає 100 кВт, діаметр колекторів вже буде 109 мм (DN100).
Для довідки. У продажу є розподільники, виготовлені з профільних труб. За фактом вони нічим, крім форми перерізу, не відрізняються від круглих. Тут важлива площа поперечного перерізу, а не його конфігурація, хоча з точки зору гідравліки сферичний прохід краще.
Провести монтаж гребінки досить просто: треба прикріпити її до стіни або встановити на підлогу (в залежності від передбаченого кріплення) в горизонтальному положенні, після чого можна приступати до обв’язки. Тут є 2 варіанти підключення:
- без додаткових циркуляційних насосів і гидрострелки;
- з індивідуальним насосом на кожній гілці і гідрострілкою для вирівнювання тисків.
Примітка. Магістраль, що йде від джерела тепла, при будь-якому розкладі приєднується до торцевих штуцерам колектора.

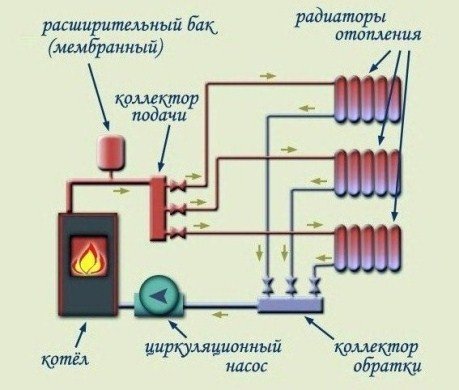

Спочатку розглянемо перший варіант, він найпростіший і застосовується у тому разі, коли від котельні треба живити кілька контурів радіаторного опалення. Тоді температура мережної води у всіх гілках може бути однаковою, а значить, її регулювання не потрібно. Всі споживачі підключаються до гребінці безпосередньо, а циркуляцію забезпечує один насос, що стоїть біля котла.
Важливий момент: насосний агрегат повинен бути ретельно підібраний по продуктивності і створюваного тиску, для чого необхідно заздалегідь виконати гідравлічний розрахунок системи.
Так як опір гілок різне, то для забезпечення необхідної витрати теплоносія в кожній з них потрібно зробити балансування. З цією метою під час монтажу гребінки своїми руками слід встановити на зворотних трубопроводах не звичайні відсічні крани, а балансувальні вентилі. З їх допомогою при працюючій системі регулюється витрата в кожному контурі, при відомій вправності і наявності часу це можна зробити «на око».

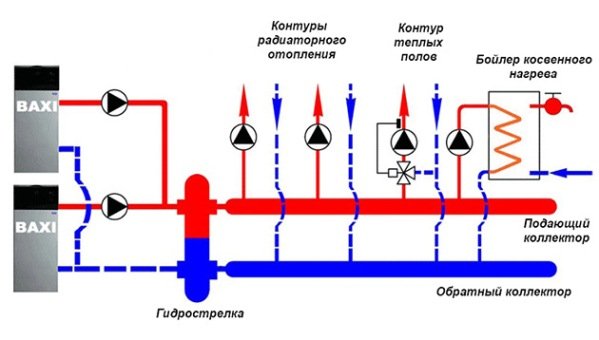

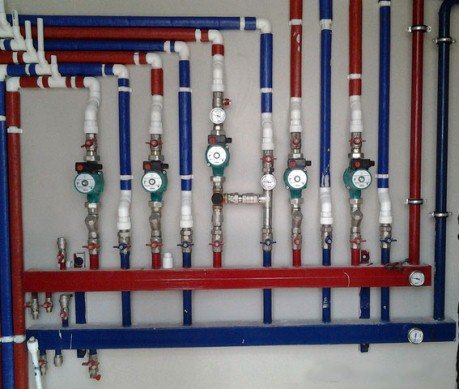

А що робити, коли споживачам потрібно подавати воду з різною температурою? Наприклад, треба забезпечити теплоносієм радіаторне опалення (t = 45-80 °C), теплі підлоги (t = 30-45 °C) і бойлер непрямого нагріву для ГВП (t = 80 °C). Тоді не обійтися без змішувальних вузлів з триходовими клапанами, призначених для зниження і регулювання температури. Тільки тепер без індивідуальних насосів на підводках до гребінці це реалізувати буде неможливо. Прикладом обв’язки служить така схема:
Як видно на малюнку, тут крім розподільної гребінки є гідравлічний роздільник, створює зону нульового опору на своїй ділянці. Завдяки такому рішенню всі насоси працюють незалежно і забезпечують для своїх контурів необхідний витрата теплоносія. Єдина умова: реальна продуктивність котлового насоса повинна бути більшою, ніж у всіх агрегатів гілок, разом узятих.
Важливо. Щоб правильно встановити і підключити гребінку з гідрострілкою до системи опалення, необхідно виконати гідравлічний розрахунок, інакше насоси по продуктивності ніяк не підібрати.
Як самостійно зробити розподільний колектор
Для хорошого майстра виготовити саморобну гребінку з металу, або поліпропілену не представить особливої складності. Судіть самі: сталева труба великого діаметру заглушається з обох кінців, після чого до неї приварюються приєднувальні штуцери з такою різьбою, яка вам зручніше. Потім колектор перевіряється під тиском на проникність зварних швів і забарвлюється по шару грунтовки.

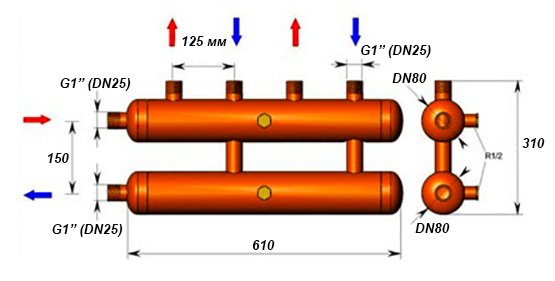

При виконанні цих робіт важливо витримати розміри і діаметр труб. Можна керуватися таким правилом: діаметр колекторів треба підібрати таким, щоб він був втричі більше діаметра підключаються трубопроводів. На той випадок, якщо ви візьмете для виготовлення профільні труби, зазначимо, що ця пропорція спостерігається і по відношенню до площі перерізів. Для дотримання інших габаритів можна взяти за основу наступну схему:
Є й інший варіант підбору діаметра гребінки, про нього йшлося вище в прикладі заводського вироби. Якщо теплова потужність системи опалення будинку не перевищує 50 кВт, то сміливо беріть трубу DN80, а понад 50 до 100 кВт виготовляйте колектор з труби DN100. При цьому розміри штуцерів не потрібно робити втричі менше, приймайте їх у відповідності з гідравлічним розрахунком.

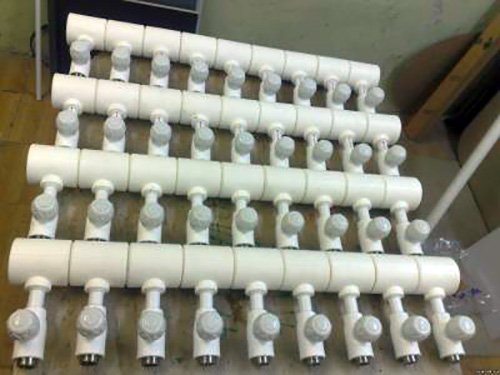

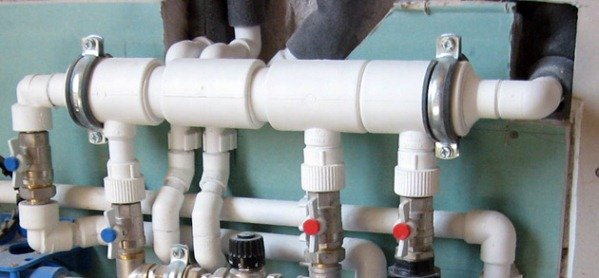

Трохи більше зусиль треба докласти, щоб змайструвати гребінку з поліпропіленових трійників. Подібні вироби стають все популярнішими в силу своєї дешевизни. Витратитися доведеться тільки на трійники, всі інші деталі коштуватимуть недорого. До речі, подібні колектори вже є у продажу в зібраному вигляді.
Інша справа, що гребінка з поліпропілену, зібрана своїми руками, не в змозі переносити високу температуру води в системі опалення. Якби нештатна ситуація – і паяні з’єднання відразу ж потечуть. Це цілком ймовірно, коли обігрів будинку проводиться твердопаливним котлом, тоді всю обв’язку варто зробити зі сталі або міді.
Висновок
Підбір і обв’язка розподільної гребінки в системі опалення приватного будинку – не таке вже й проста справа, як може здатися. Сам елемент не відрізняється складністю, а тому може бути виготовлений самостійно в домашніх умовах, лише б вистачило навичок. Але вся суть полягає в тому, щоб правильно задіяти колектор, щоб система працювала правильно і надійно.
