В нинішній час високих технологій з’явилося дуже багато різноманітних засобів автоматизації, завдяки яким можна експлуатувати котельне обладнання, приділяючи йому мінімум уваги. Однак, більшість з них харчуються електроенергією, а це не завжди зручно.
Ситуація, коли разом з відключенням електрики в будинку зникає тепло, — не рідкість. Причина цього — вимкнення опалювальної установки автоматикою. Але існують і прості засоби автоматизації, яким не потрібна електроенергія, наприклад, автоматичний регулятор тяги для твердопаливних котлів з механічним приводом.
Пристрій і принцип дії
Конструкція виробу досить проста, на цьому можна переконатися на прикладі термостатичного регулятора RT 10, зображеного на малюнку.

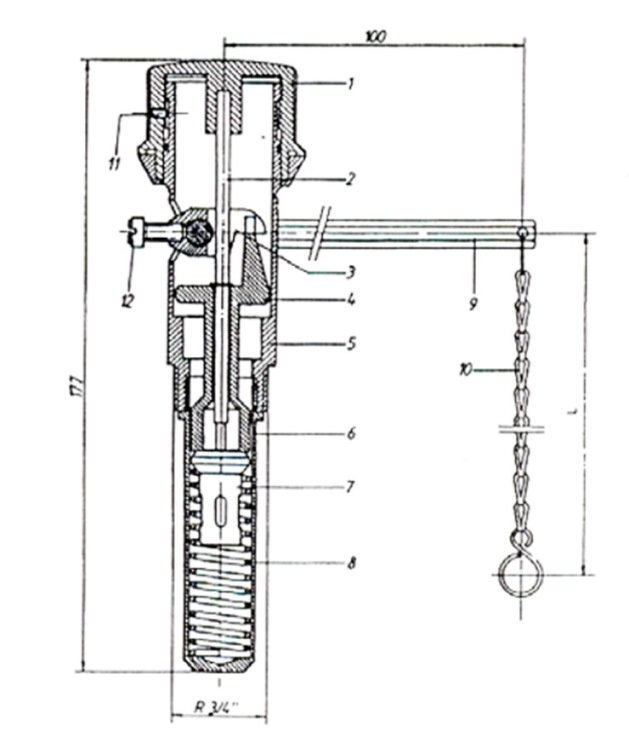

1 – ручка встановлення бажаної температури; 2 – шток; 3 – виконавчий механізм; 4 – напрямна; 5 – корпус приладу; 6 – гільза заглибна; 7 – термочутливий елемент; 8 – пружина; 9 – важіль ланцюгового привода; 10 – ланцюг; 11 – гвинт кріплення рукояті; 12 – гвинт кріплення важеля.

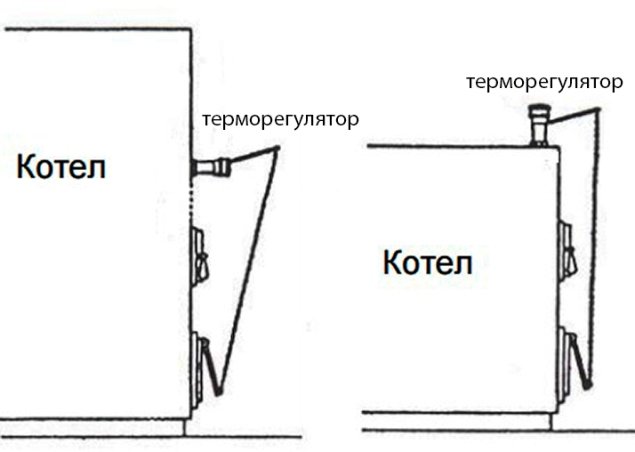

В залежності від того, яка конструкція твердопаливного котла, регулятор встановлюється зверху, на фронтальній або бічній панелі спеціальне посадочне місце водяної сорочки, щоб заглибна гільза вироби контактувала з теплоносієм. Знаходиться в ній термочутливий елемент заповнений рідиною або газом, що розширюються при нагріванні.
Коли температура теплоносія починає рости, термоелемент через шток впливає на виконавчий механізм, який опускає важіль ланцюгового приводу. Ланцюг, закріплена одним кінцем на важелі, а іншим – на повітряній відкидний заслінці зольної камери, починає прикривати цю заслінку. Таким способом подача повітря через зольник в топку обмежується, а інтенсивність горіння зменшується. Як тільки температура води в сорочці котла впаде, термоелемент допомогою виконавчого механізму, важеля і ланцюгового приводу знову відкриє дверцята і подача повітря відновиться.
Технічні параметри
Вибираючи терморегулятор для котла, потрібно знати кілька технічних параметрів, якими характеризуються ці засоби автоматизації:
- Діапазон температур води, в яких може працювати термоелемент.
- Робочий хід важеля ланцюгового приводу в мм, його треба зіставити з переміщенням дверцята зольника від повного закриття до максимального відкриття. Робочого ходу приводу регулятора повинно вистачати для повного розорювання заслінки, інакше котел може не набирати свою теплову потужність.
- Максимальна вага дверцята, з яким зможе працювати регулятор. Якщо повітряна заслінка вашого теплогенератора важить більше, ніж може тягнути ланцюговий привід, то такий виріб вам не підійде, слід шукати модель з великим зусиллям на підйом. Також варто перевірити, чи в підйомне зусилля вага самого приводу або його треба порахувати окремо.
- Максимальна температура теплоносія.
- Діаметр (в дюймах) різьбового приєднання посадкового місця.
Представлений у якості прикладу регулятор тяги для котла RT 10 сконструйований таким чином, щоб заміну або ремонт виконавчого механізму можна було проводити без спорожнення водяної сорочки опалювальної установки. Це реалізовано за рахунок знімною занурювальний гільзи. У виробах інших виробників такої опції може і не бути, тоді для заміни доведеться зливати воду з усієї системи опалення та котельного бака.
Інструкція по налаштуванню
Термостатичні регулятори тяги мають 2 види розмітки для роботи в різних положеннях. На приладі RT 10 шкала червоного кольору призначена для роботи в горизонтальному положенні, жовта розмітка – для вертикального. Налаштування виробу виконується у такому порядку:
- Перед початком установки нижній кінець ланцюга треба від’єднати від повітряної заслінки, щоб вона вільно звисала вниз, а гвинт – фіксатор рукояті — послабити.
- Вибравши колір шкали у відповідності з орієнтацією термостата в просторі, виставити по ній значення бажаної температури.
- Розпалити теплогенератор і прогрівати його, контролюючи температуру теплоносія по котельному термометру.
- Коли температура води в сорочці досягне значення, на яку виставлений регулятор тяги, надіти кінець ланцюга на дверцята зольника. Слід переконатися, що ланцюг натягнута, вільний хід не повинен перевищувати 1 мм. Після цього можна рукоятку зафіксувати за допомогою гвинта.
Після налаштування незайвим буде перевірити роботу термостатичного регулятора, змінюючи температуру рукояттю і порівнюючи її з показаннями термометра. При цьому треба враховувати, що в твердопаливних котлах присутнє явище інерційності. Це означає, що після прикриття дверцята зольника зростання температури теплоносія зупиниться не відразу, оскільки дрова чи вугілля в топці не можуть згаснути в один момент. Треба почекати якийсь час, протягом якого показання термометра стабілізуються.
Висновок
Регулятор тяги для твердопаливного котла– це найпростіше засіб автоматизації, повністю енергонезалежне. Це його головна перевага поряд з невисокою вартістю. Недолік же полягає в невисокій точності регулювання температури води в сорочці нагрівника, що на побутовому рівні не відіграє великої ролі, оскільки регулювання системи по температурі теплоносія є непрямою. Пряме регулювання – це робота по температурі повітря, що реалізовується більш складними засобами автоматизації.
