Регістри опалення з гладких труб своїми руками

Зміст:

• Пристрій опалювальних регістрів
• Переваги і недоліки
• Рекомендації по виготовленню
• Висновок

У приватних оселях завжди є кілька підсобних технічних приміщень, де вимоги до інтер’єру невеликі. Але обігрівати їх все одно треба, і щоб не витрачати кошти на купівлю сучасних радіаторів, туди можна встановити сталевий регістр, зварений з труб. І, хоча всім доводилося бачити подібні нехитрі опалювальні прилади на власні очі, не кожен знає їх пристрій. Цей матеріал – в допомогу тим домовласникам, хто хоче самостійно виготовити, встановити і підключити регістри опалення до своєї системи.

Пристрій опалювальних регістрів

Незважаючи на те, що подібні обігрівачі вважаються застарілими і не надто відрізняються привабливим зовнішнім виглядом, вони продовжують широко використовуватися в самих різних сферах, наприклад:

• для обігріву виробничих приміщень промислових підприємств;
• в якості автономного нагрівача в гаражах;
• як елемент підігрівання води, що вбудовується всередину цегляної печі.

Примітка. Пічний регістри з гладких труб опалення розраховується і виготовляється в залежності від потужності і конструкції печі.

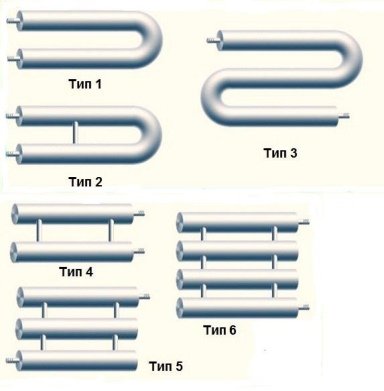

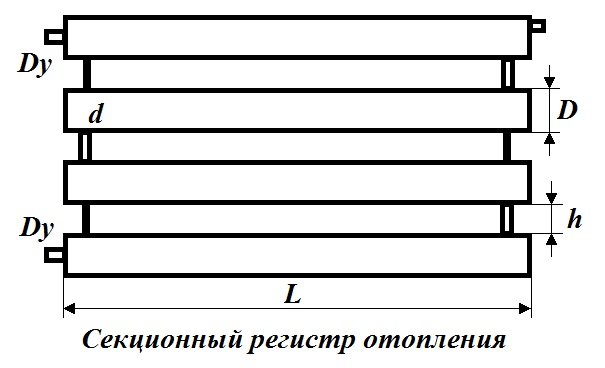

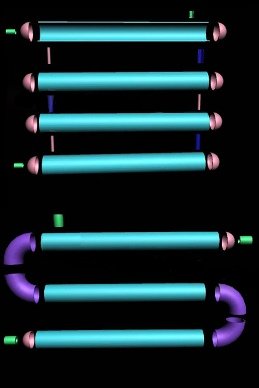

По конструкції опалювальні прилади розрізняють 2 типів: секційні і у вигляді змійовика. У першому випадку роль 1 секції грає кожна горизонтальна труба, потік теплоносія за ним забезпечується за рахунок вертикальних перемичок. Вони зроблені з труб меншого діаметру з метою створення штучного опору потоку і підвищення тепловіддачі кожною секцією. Труби, з яких зроблений секційний регістр опалення, з торців заглушені, а теплоносій підводиться за схемою «зверху вниз».

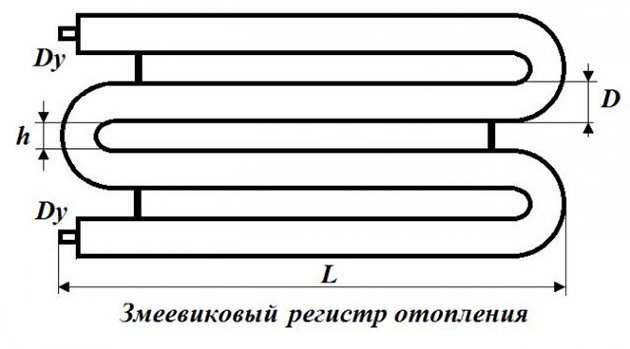

Конструкція обігрівача у вигляді змійовика зрозуміла з його назви. Тут діаметри не звужуються, вода безперешкодно протікає через весь прилад, кілька разів міняючи напрямок. Тепловіддача цього регістра нижче, ніж секційного, зате гідравлічний опір – менше і у виготовленні він дещо простіше.

Рада. Секційні нагрівачі переважніше робити для підсобних приміщень або гаражів, де важливий рівномірний обігрів і комфортна температура повітря. Змійовики ж краще ставити в якості чергових опалювачів в самому кінці двотрубної системи. Там вони працюють чудово з-за свого низького опору.

Зварюються регістри для опалення з гладких труб круглого і прямокутного перерізу. Однак, загальноприйнята конструкція – звичайні круглі труби з низьковуглецевої сталі типу Ст3, Ст10 і навіть Ст0. Якщо ж батарея призначена для роботи з паровою системою, то беруть сталь Ст20. Секції прямокутного перерізу робити не рекомендується, вони гірше омиваються конвективним потоком повітря, а значить, тепла віддадуть менше. Для гаражного опалення виготовляють автономні регістри, які наповнюються антифризом або трансформаторним маслом, а в нижню секцію з торця вбудовують електричний ТЕН.

Переваги і недоліки

Перш ніж братися за виготовлення регістрів опалення, потрібно оцінити всі плюси і мінуси цих нагрівачів, щоб згодом не помилитись в очікуваннях. Отже, спочатку про достоїнства:

• дешевизна і простота у виготовленні;
• низький гідравлічний опір: завдяки цьому обігрівач можна застосовувати в «хвості» будь-якої системи;
• надійність і довговічність: регістр, якісно зварений із звичайних труб, спокійно прослужить не менше 20 років;
• стійкість до перепадів тиску і гідроударів;
• гладка поверхня сприяє легкому видаленню пилу при прибиранні приміщень.

На жаль, регістр опалення, зроблений своїми руками, має масу недоліків. Головний з них – низька тепловіддача при значній масі приладу. Тобто, щоб забезпечити в кімнаті середньої площі комфортну температуру, регістр повинен мати пристойні розміри. Наведемо простий приклад, взятий з технічної літератури. При різниці температур теплоносія і в приміщенні 65 ?С (DT) регістр, зварена з 4 труб DN32 довжиною 1 м, віддасть всього 453 Вт, а з 4 труб DN100 – 855 Вт. Виходить, що з розрахунку тепловіддачі на 1 м довжини будь-панельний або секційний радіатор як мінімум удвічі потужніший.

Примітка. Представлені дані визначені експериментально при великій витраті теплоносія – 300 кг/год.

Інші негативні сторони гладкотрубним регістрів не настільки критичні, хоча й істотні:

• вміщує великий об’єм води: недолік не грає великої ролі, якщо на всю систему таких опалювальних приладів 1-2 шт;
• в процесі експлуатації досить важко збільшити або зменшити потужність регістрів з гладких труб. Не обійтися без демонтажу і зварювального апарату;
• схильні до корозії і вимагають періодичного догляду з фарбуванням;
• мають непрезентабельний зовнішній вигляд: недолік виправити, при потребі нагрівач ховається за декоративним екраном.

Провівши аналіз переваг і недоліків гладкотрубним приладів, можна зробити висновок, що сфера їх застосування в приватному домобудівництві вельми обмежена. Як вже було сказано, регістри можна використовувати для опалення різних приміщень з невисокими вимогами до комфорту і інтер’єру.

Рекомендації по виготовленню

При підборі матеріалів треба вирішити питання, – які взяти діаметри труб і яка повинна бути їх загальна довжина. Всі ці параметри – довільні, ви можете змайструвати опалювач з будь-яких труб, а його довжину прийняти зручну для розміщення в кімнаті. Але щоб подати необхідну кількість тепла, треба забезпечити достатню площу теплообміну. Для цього рекомендується виконати приблизний розрахунок регістра по площі поверхні.

Зробити такий розрахунок досить просто. Потрібно порахувати площу зовнішньої поверхні всіх секцій м2 і помножити отримане значення на 330 Вт. Пропонуючи даний метод, ми виходимо з твердження, що 1 м2 поверхні регістра буде віддавати 330 Вт теплоти при температурі теплоносія 60 ? с, а повітря в приміщенні – 18 ?С.

Рада. Можна не займатися ручними обчисленнями, а скористатися простою програмою в EXEL та потім правильно зварити регістр за точним параметрами. В один клік завантажити програму можна за посиланням: http://al-vo.ru/wp-content/uploads/2014/02/teplootdacha-registra-otopleniya.xls.

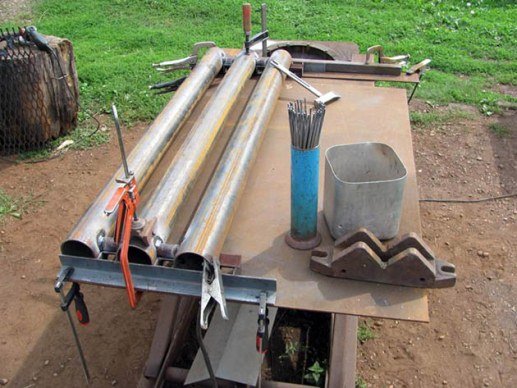

Для людини, що має навички у зварювальному справі, не складе великої праці самостійно зварити регістр за наявними кресленнями. Потрібно заготовити і відрізати труби на секції і перемички, вирізати з сталевого листа заглушки. Послідовність складання довільна, після зварювання обігрівач слід перевірити на герметичність. Здійснюючи виготовлення і монтаж регістрів, врахуйте наступні рекомендації:

• не варто брати труби з тонкою або товстою стінкою: перші будуть швидше остигати і прослужать менше, а другі – довго прогріватися і погано піддаватися регулюванню;
• не забудьте вбудувати в торець верхньої секції кран Маєвського для спуску повітря;
• при зварюванні змійовиків поворотний ділянку можна зробити з двох готових колін, якщо немає можливості використовувати трубогиб;
• на вході теплоносія поставте кран, на виході – вентиль;
• пам’ятайте, що установка регістрів проводиться з непомітним оком ухилом у бік підключення подає патрубка. Тоді кран Маєвського опиниться в самій верхній точці.

Висновок

Гладкотрубние регістри не можна вважати пережитком минулого, оскільки вони приваблюють своєю дешевизною і досі успішно застосовуються в різних ситуаціях. Але навантажувати подібними опалювальними приладами систему приватного будинку не слід, об’єм води, що нагрівається тоді зросте багаторазово, що відіб’ється на витрату енергоносіїв в більшу сторону.
