Обігрів виробничих будівель має свої особливості і вимагає особливого підходу до питання, причому індивідуального в кожному конкретному випадку. Джерелами тепла при різних способах обігріву найчастіше служать промислові котли, що працюють на різних енергоносіях. Мета даної статті – розглянути існуючі системи опалення виробничих приміщень, вимоги до них та види котельних установок для виробництва теплової енергії.
Промислові системи опалення
Щоб організувати обігрів промислових приміщень, треба враховувати кардинальні відмінності виробничих будівель від житлових і адміністративних. Вони полягають в наступному:
- великі габарити і висота стель;
- низька ступінь утеплення;
- наявність безлічі протягів або постійно відкриваються прорізів воріт;
- наявність технологічного обладнання, що виділяє тепло;
- викиди в простір цехів шкідливих речовин, які треба видаляти;
- вартість енергоносіїв для промисловості, як правило, вище, ніж для населення.
Крім перерахованих особливостей, промислові системи опалення при обігріві будівель повинні забезпечувати оптимальні температури на робочих місцях або підтримувати мікроклімат, необхідний для зберігання тієї або іншої продукції.
Примітка. Значення температур на робочих місцях прописані в нормативній документації, в різних країнах пострадянського простору ці дані можуть відрізнятися. Що стосується умов зберігання продукції або обладнання, то все їх неможливо перерахувати, тут потрібен індивідуальний підхід.
В даний час для створення тих чи інших умов у приміщеннях використовуються такі системи опалення промислових будівель:
- водяна;
- повітряна;
- інфрачервоний обігрів.

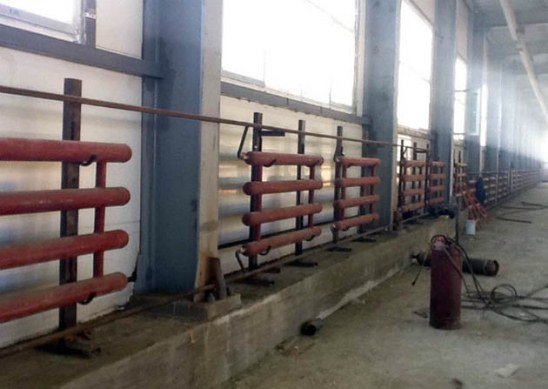

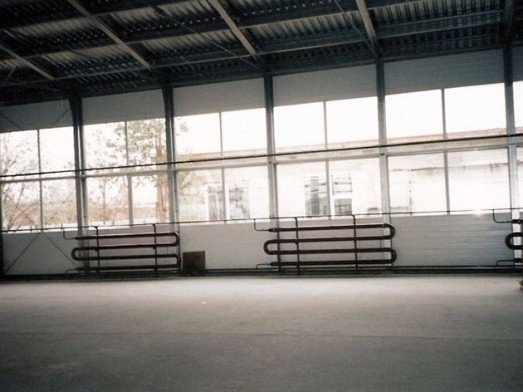

Традиційні одно – і двотрубні системи, де в якості теплоносія застосовується вода, що успішно функціонують в будівлях невеликої і середньої площі з висотою стель до 5 м. Хоча слід зазначити, що однотрубні схеми впроваджуються нечасто, оскільки велика протяжність мереж і велика кількість батарей роблять водяне промислове опалення неефективним. Зазвичай роль опалювальних приладів відіграють сталеві регістри з гладких труб або конвектори.
У будівлях, чиї стелі знаходяться на висоті 5 м і більше, водяний обігрів регістрами стає недоцільним. Тепле повітря, що нагрівається батареями, піднімається у верхню зону цеху, залишаючи нижню частину, де працюють люди, холодною. На металургійних і хімічних підприємствах водяне опалення промислових приміщень також не буде ефективним, навіть незважаючи на малу висоту корпусів.

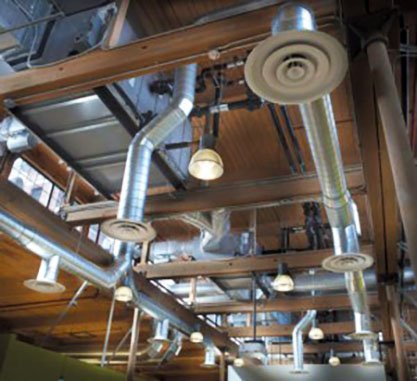

Причина – велика кількість шкідливостей, що виділяються під час технологічних процесів. Їх видаляють за допомогою приточно-витяжної вентиляції, з-за чого повітря в цеху оновлюється 4-10 разів у годину, швидко прогріти його радіаторами неможливо. На практиці 2 системи об’єднуються в одну і організовується повітряне опалення будівель. Причому весь об’єм приміщення не прогрівається, повітря нормованої температури подається зверху вниз в зону, де знаходяться і працюють люди.

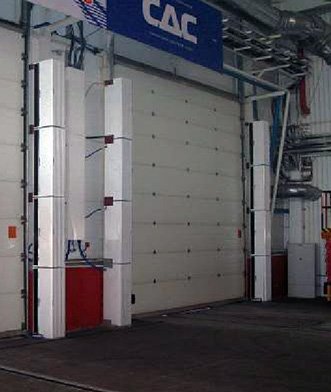

Примітка. Щоб уникнути выхолаживания цеху через ворота, що відкриваються, біля них встановлюються повітряні завіси.

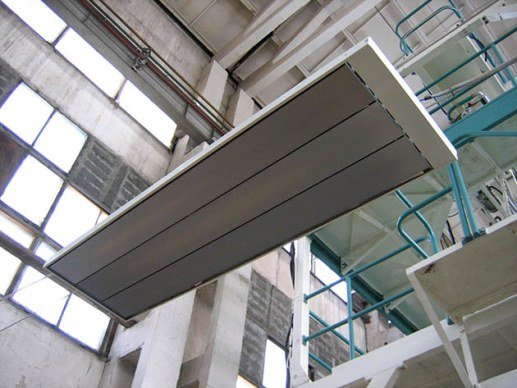

Великі промислові підприємства, наприклад, трубні або металургійні цехи протяжністю 500 м і більше, суднобудівні верфі і ангари з висотою 60 м, не можуть обігріватися повністю через економічну недоцільність. У таких гігантських корпусах прийнято здійснювати місцеве опалення за допомогою переносних або стаціонарних тепловентиляторів. Крім того, з недавніх пір у виробничих цехах стали впроваджувати інфрачервоний електричний обігрів. Настінні або підвісні прилади нагрівають не повітря, а розташовані в радіусі їх дії предмети і поверхні.
Види промислових котлів
Щоб нагріти промислові радіатори опалення або подати гарячу воду в теплообмінники для підігріву повітря, на підприємствах встановлюються теплогенератори середньої і великої потужності. Найчастіше на підприємствах використовуються такі види агрегатів:
- газові водогрійні;
- газові парові;
- твердопаливні водогрійні;
- дизельні.
Примітка. Дизельні теплогенератори зустрічаються на заводах вкрай рідко через значної вартості палива.

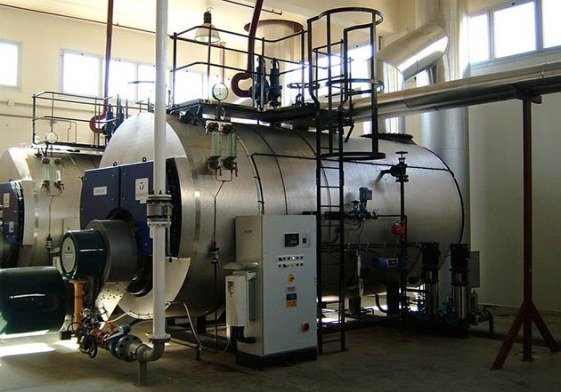

Найпоширеніші серед усіх – це газові промислові котли, гріють воду. Вони повністю автоматизовані, мають кілька ступенів безпеки і володіють найвищим ККД – понад 90%. Для підвищення ефективності ці агрегати забезпечуються водяними економайзерами, отбирающими теплоти димових газів і підвищують ККД установки ще на 3-5%. Кількість персоналу для обслуговування газових котлів потрібно мінімальне, як і періодичність обслуговування.
Газові котли парові не встановлюють спеціально для опалення, їх завдання – виробляти пар заданих параметрів на технологічні потреби. Але якщо вже такий агрегат є в наявності, то він паралельно забезпечує цех теплом. Для цього пар пропускають через пластинчастий або кожухотрубний теплообмінник, де від нього нагрівається вода, що подається в систему опалення. Котел для виробництва пари складніше водогрійного, до нього пред’являються найвищі вимоги.

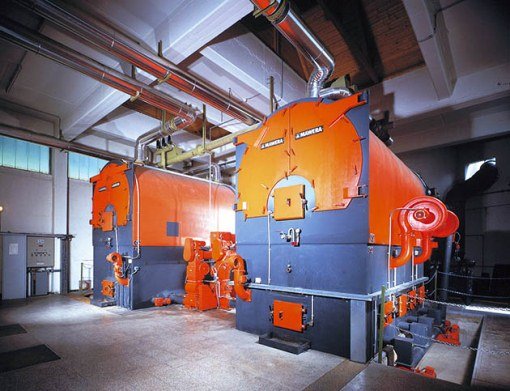

В останні роки все більшу популярність набувають твердопаливні промислові котли. Незважаючи на відносно низький ККД (залежить від типу агрегату), ці установки користуються попитом на підприємствах деревообробки, сільського господарства та інших, пов’язаних з наявністю недорогий деревини або вугілля. Теплогенератори не настільки зручні в експлуатації, як газові, і потребують постійного нагляду з боку обслуговуючого персоналу. Зараз для обігріву виробничих приміщень використовуються такі промислові котли на твердому паливі:
- спалюють деревину й вугілля з ручним завантаженням;

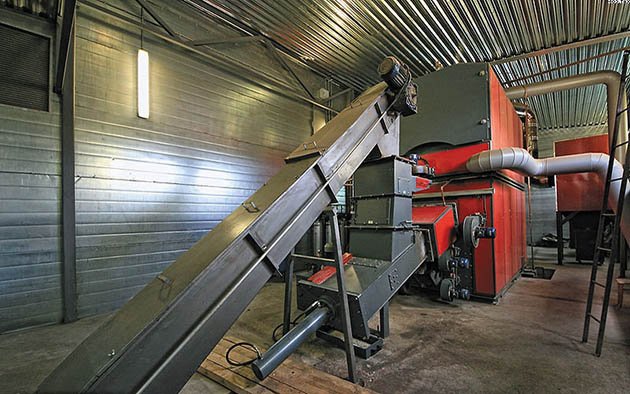

- вугільні з автоматичною подачею палива;
- пелетні.
Для будівель невеликої і середньої площі можна застосовувати агрегати з ручним завантаженням. Там, де немає можливості або бажання утримувати зайвий персонал, прийнято ставити промислові водогрійні котли з автоматичною подачею вугілля, пеллет або тріски. Хоча перераховані теплогенератори все одно необхідно чистити від золи не рідше 1 рази в тиждень.
Для довідки. Найчастіше котли великої потужності, що працюють на твердому паливі, завантажуються за допомогою трактора або вилочного навантажувача.
Висновок
По вартості монтажу найдешевше обійдеться інфрачервоний обігрів, так як для нього не потрібен котел. Але експлуатація такого опалення має свої нюанси, та й ціна електроенергії немаленька. Друга за вартістю – водяна система, для якої потрібен котел і потужні циркуляційні насоси для опалення. Найдорожчий монтаж – повітряної схеми, в ній крім перерахованого обладнання ще використовується приточно-витяжна вентиляційна установка.
