Промислові газові котли опалення з високим ККД

Зміст:

  • Класифікація промислових котельних установок
  • Пристрій і принцип роботи
  • Висновок

Будь-яке промислове підприємство, незалежно від його профілю та розмірів, потребує тепла для обігріву виробничих площ. Більше того, багато технологічні процеси залежать від наявності теплової енергії, для вироблення якої традиційно застосовуються промислові газові котли. Теплова енергія надходить на виробництво в двох видах: гаряча вода або пар.

Промислові газові котли опалення з високим ККД

Класифікація промислових котельних установок

Теплові генератори для потреб промислових підприємств можна умовно поділити на такі групи:

  • Водогрійні агрегати малої потужності (до 500 кВт) для обслуговування невеликих виробництв. Сюди ж слід віднести і конденсаційні котли з високим ККД (до 96%).
  • Теплогенератори середньої потужності (до 2 МВт). Застосовуються в невеликих міських котелень та для потреб децентралізованого теплопостачання підприємств.
  • Газові установки великої потужності (до 20 МВт і більше), що забезпечують теплом цілі міські райони і великі промислові об’єкти.
  • Парогенераторної установки для виробництва сухого і насиченого пара на технологічні потреби середніх і великих виробництв.
  • Газові когенераційні агрегати, які виробляють в послідовному режимі теплову та електричну енергію.
  • Промислові газові котли опалення з високим ККД

    Незважаючи на велику продуктивність промислових котлів, принцип їх дії мало чим відрізняється від побутових водогрійних агрегатів. Вони обладнані камерою згоряння і газопальникових пристроєм, які є основними елементами технологічного процесу. Теплота спалювання природного газу передається теплоносію допомогою теплообмінників різних конструкцій. За способом теплопередачі останні діляться на водотрубні та жаротрубні.

    У водотрубном теплообміннику вода циркулює усередині металевих труб, а продукти горіння палива рухаються крізь пучки цих трубопроводів. При цьому теплова енергія димових газів передається теплоносію, після чого вони виходять назовні. В жаротрубних агрегатах середовища, що беруть участь у процесі обміну теплотою, розташовані навпаки. В трубах (газоходах) рухаються розжарені гази, а самі газоходи занурені котлової бак з водою.

    Рух продуктів горіння через теплообмінник у всіх промислових теплогенераторах – примусове, забезпечується трьома способами:

    • З допомогою дуттьових машин (вентиляторів), нагнітають повітря в топку.
    • Вентилятором, встановленим на виході газоповітряного тракту, — димососом.
    • Комбінованим способом, у цьому випадку газовий агрегат забезпечений обома видами вентиляторів.

    Пристрій і принцип роботи

    Агрегати малої потужності, як правило, забезпечують опалення невеликих виробничих будівель і цехів. Вони забезпечуються пальниковими пристроями стрижневого типу, що представляють собою кілька паралельних стрижнів з безліччю отворів для виходу паливоповітряної суміші. Змішування палива з повітрям частково відбувається всередині стрижнів, інша частина повітря подається прямо в топку. Полум’я поширюється по всій площі рівномірно, розпечені гази від нього піднімаються і нагрівають водотрубний теплообмінник, виконаний з чавуну або сталі. Такі теплогенератори вважаються низькотемпературними, оскільки теплоносій в них нагрівається до максимальної температури 90 ºС.

    Промислові газові котли опалення з високим ККД

    Стрижневими пальниками обладнуються агрегати потужністю до 100 кВт, у більш потужних установках використовуються газопальникові пристрої факельного типу. Їх відмінність у тому, що вся конструкція разом з вентилятором винесена назовні, на фронтальну панель котла. Всередині знаходиться тільки сопло, з якого на весь простір камери згоряння поширюється факел полум’я.

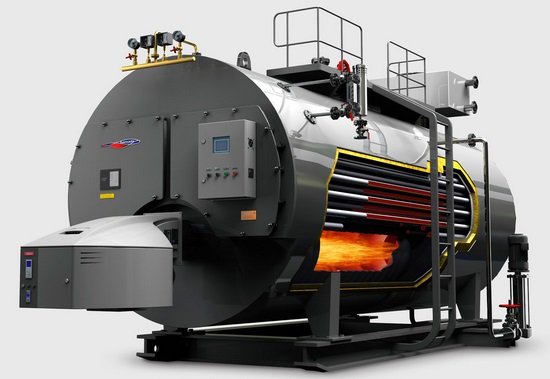

    Полум’я пальника прогріває водяну сорочку агрегату безпосередньо, а відходять продукти спалювання потрапляють в газоходи жаротрубного теплообмінника. Сама камера згорання виготовляється круглого перерізу з гофрованими стінками, додають топці додаткову міцність. Перед тим як вийти в канал димаря, розігріті гази можуть 2 або 3 рази здійснити шлях по газоходам в протилежних напрямках, активно передаючи тепло водяній сорочці. Відповідно, котел для опалення подібної конструкції вважається двоходовим або триходовим і здатний розігрівати воду до температури 115 ° С або виробляти пар, тому є високотемпературним.

    Промислові газові котли опалення з високим ККД

    Жаротрубні і водотрубні теплообмінники мають свої достоїнства і недоліки, при цьому однаково успішно застосовуються в промисловому теплосилового обладнання. На питання, – який тип теплообмінника краще, немає однозначної відповіді, все залежить від кожного окремо взятого випадку.

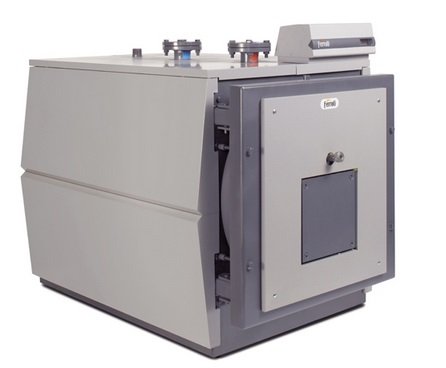

    Наприклад, промисловий газовий котел Ferroli, потужність якого досягає 8 МВт при тиску теплоносія до 10 Бар, традиційно виготовляється жаротрубной конструкції з трьома ходами газів. Вироби цього виробника чудово зарекомендували себе ефективною і надійною роботою на різних підприємствах по всьому світу. У той же час безліч інших італійських виробників пропонують парогенеруючі установки з водотрубними теплообмінниками, що володіють великою продуктивністю.

    Промислові газові котли опалення з високим ККД

    В цілях підвищення ККД теплосилових установок для відбору теплової енергії відхідних газів котельних промислових підприємств застосовуються додаткові пристрої – економайзери. Як правило, вони поставляються виробником комплектно з теплосиловым обладнанням. Наприклад, економайзери промислових газових котлів Viessmann Vitomax 200HS Тип М237 вбудовані в конструкцію самого агрегату. По суті, це ще одна жаротрубное пристрій, що знаходиться в самому кінці тракту і значно знижують температуру димових газів. За рахунок цього ККД установки зростає на 3-6%, що при великих обсягах споживаних природного газу є значною економією.

    Висновок

    Сучасні газові котли для опалення промислових будівель і споруд – це складні та високотехнологічні пристрої. Ефективність їх роботи лежить у межах 83-96% в залежності від технологічного процесу і режиму роботи. Такі значення ККД показує теплосилове устаткування провідних зарубіжних виробників.
