Завдяки появі нових матеріалів і обладнання стала можливою модернізація традиційних водяних систем опалення. Одне з таких нововведень, які здобувають все більшу популярність, і ми обговоримо в цій статті. Це так звана колекторна або променева система опалення, з’явилася відносно недавно. Розглянемо, що вона собою представляє і як її змонтувати в приватному будинку.
Пристрій колекторної системи
Променева розведення – це, по суті, гібрид між традиційною двотрубної схемою і системою водяних теплих підлог. Так само, як в двотрубної системі, теплоносій надходить до розподільного колектора і радіаторів двома трубопроводами – подавального і зворотного. Від теплих підлог узятий сам колектор і спосіб прокладки труб – у стяжці підлоги або між дерев’яними лагами.
Будова системи наступне: від котельні установки до розподільчого колектора йде основна магістраль. Від нього до кожного опалювального приладу під підлогою прокладається окрема лінія. З’єднання – прямий, без будь-яких фітингів і зайвих поворотів. Для наочності нижче представлена функціональна схема променевої системи опалення приватного будинку:

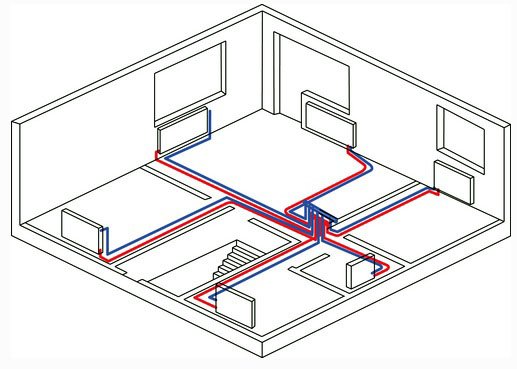

Найпростіше її реалізувати в одноповерховому будинку невеликій площі. Для розподільника треба вибрати зручне місце, краще – де-небудь в центрі будівлі в коридорі. До нього підвести теплоносії від котла і прокласти труби до радіаторів. Як це виглядає в плані будинку, показано на ескізі:

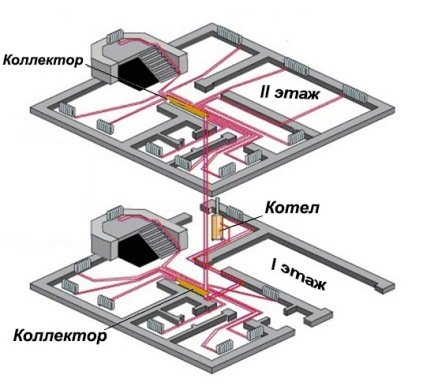

Універсальність променевих систем полягає в тому, що можна без проблем виконати розводку в приватному будинку будь-якої поверховості. Для цього з котельні прокладають стояк з труб такого діаметру, щоб забезпечити необхідну витрату теплоносія для всього будинку. На кожному поверсі до стояка підключається колектор, а від нього променевим чином робиться розводка до радіаторів. Діаметр вертикального ділянки, що йде на наступний поверх, зменшується відповідно з гідравлічним розрахунком. Розводка по двоповерховому будинку зображена на ескізі:

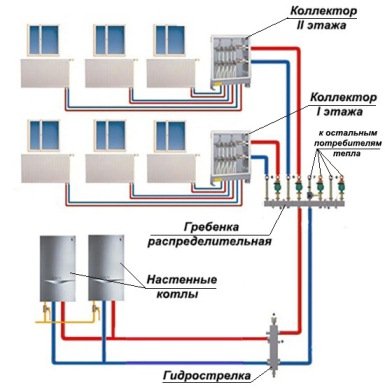

У котеджах великої площі крім радіаторної системи опалення, додатково влаштовують теплі підлоги, ставлять буферні ємності і бойлери непрямого нагріву. Тоді променева система опалення двоповерхового будинку ускладнюється, в котельні встановлюється розподільча гребінка. До неї приєднується як стояк променевої розведення, так і всі інші споживачі тепла, як зображено на схемі:
Кожен контур має індивідуальний циркуляційний насос, встановлений на подаючому трубопроводі, який відходить від гребінки. Виходить, що всі контури функціонують незалежно один від одного і можуть регулюватися в автоматичному режимі.
Примітка. На представленій схемі не відображені циркуляційні насоси котлового контуру, оскільки у настінних котлах ці агрегати розташовані всередині.
Плюси і мінуси променевої системи опалення
Треба сказати, що нова колекторно-променева система опалення взяла від своїх попередників всі їх достоїнства і недоліки. Спочатку про хороше:
- найдосконаліша схема з точки зору гідравліки. Теплоносій йде до кожної батареї за індивідуальною лінії, тому вони абсолютно не залежні один від одного. Конструкція колектора дозволяє легко виконати балансування цих гілок;
- всі радіатори отримують воду однакової температури;
- кількість з’єднань – мінімальне, трійники відсутні;
- зручно впроваджувати засоби автоматичного регулювання і управляти всією схемою в цілому;
- завжди можна відключити будь батарею, відкривши шафу з розподільником і перекривши відповідний кран;
- естетичність. На увазі немає жодних труб.
Як водиться, не обійшлося і без недоліків. Самий неприємний з них – висока вартість устаткування і монтажу. Навіть відсутність фітингів не може компенсувати витрати на колектор і підвищений метраж труб. Якщо ж кілька поверхів, то ціна подвоюється і потроюється, порівняно з простою двотрубною системою це дуже дорого. Ну і монтаж розводки в стяжці підлоги або між лагами передбачає додаткові роботи по влаштуванню покриття, що знову-таки веде до подорожчання.
Домовласники часто задаються питанням: а навіщо мені потрібна променева схема опалення з радіаторами, якщо все одно треба займатися пристроєм стяжки, тоді вже краще відразу зробити теплі підлоги. І вони мають рацію, підлогове опалення рівномірно прогріває приміщення, а за вартістю вийде набагато дорожче. Висновок простий: при наявності фінансового ресурсу теплі підлоги краще.
Є ще один нюанс: колекторна розводка не дозволить вам реалізувати природну циркуляцію теплоносія через неможливість витримати діаметри і ухили. Так що про енергонезалежності можна забути.
Рекомендації по монтажу
Перш за все, потрібно вірно визначити діаметри трубопроводів, особливо це стосується магістралей, тут не обійтися без гідравлічного розрахунку. Трохи простіше з променевими гілками до радіаторів, їх розмір можна взяти за таким принципом:
- для батареї потужністю до 1,5 кВт труба 16 х 2 мм;
- для радіатора потужністю понад 1.5 кВт труба 20 х 2 мм.

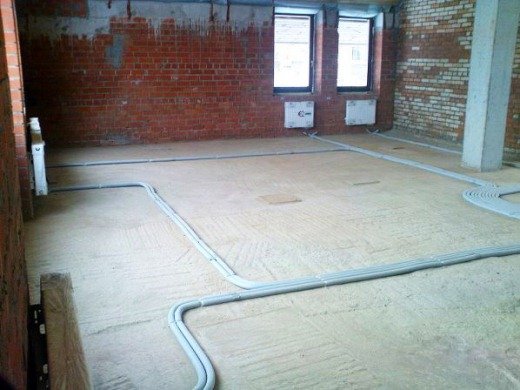

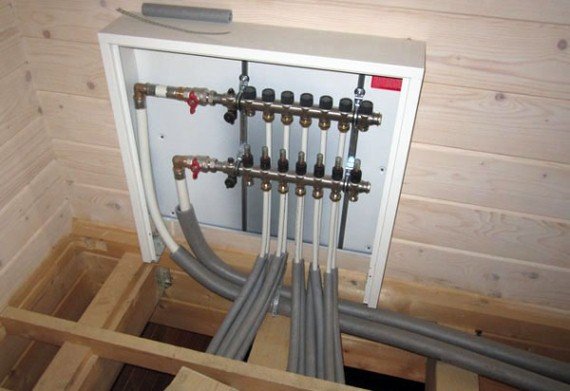

Виконуючи розведення в підлозі, всі підводки потрібно обов’язково утеплити, інакше ви будете гріти ділянки стяжки, а батареї холодні. Не розкидайте труби як попало, мотивуючи тим, що вони все одно заллються розчином і безладу видно не буде. Це помилка, гілки треба прокласти акуратно, розподіливши їх попарно, а в кінці проставити тільки вам помітні позначки в тих місцях, де лежать труби. Згодом це допоможе швидко відшукати у разі аварії.
Провести монтаж своїми руками в одноповерховому будинку порівняно просто. Вибрати оптимальне розміщення для шафи з колектором (ідеально – в ніші стіни), заміряти відстані і закупити труби, встановити радіатори. Балансуючу арматуру ніде ставити не треба, тільки кульові крани на батареях. До речі, при можливості вертикальні ділянки труб, що виходять з підлоги, можна заховати в стіни. Тоді приєднання до опалювальних приладів не видно абсолютно.
Рада. Не використовуйте в подібних мережах труби з поліпропілену. Вони не гнуться і володіють великим лінійним подовженням. Та й нелогічно в дорогій системі застосовувати дешеві матеріали, краще візьміть металопластик або зшитий поліетилен.
У будинку з двома і більше поверхами потрібно на кожному відгалуженні від стояка встановити запірно – регулюючу арматуру. На подаючому трубопроводі ставиться кульовий кран, а на зворотному – балансувальний вентиль. Це дозволить врівноважити всю систему гідравлічно, а також відсікати від обігріву поверхи в разі необхідності.
Висновок
Як ви могли переконатися, променева розводка – одне з найбільш вдалих рішень, хоча в деяких ситуаціях може виявитися недоцільним. Незважаючи на всі її достоїнства, схема відноситься до високої цінової категорії, де їй важко конкурувати з теплими підлогами та іншими сучасними системами. Тим не менш подібні види розведення мають право на життя і знаходять своє застосування не тільки в приватних будинках, але і в громадських та адміністративних будівлях.
