За нормальне функціонування системи водяного опалення відповідає безліч різних елементів, які є невід’ємною частиною схеми будь-якої складності. Один з таких елементів — повітряний клапан для опалення, представляє собою невелику, але дуже важливу деталь простої конструкції. У даній статті буде розглянуто, як правильно вибрати цей елемент у залежності від місця установки.
Призначення та види воздухоотводчиком
Про призначення пристрою неважко здогадатися по його назві. Елемент застосовується в схемі з метою видалення повітря з системи або окремих приладів і агрегатів, що там з’являється при таких обставинах:
- під час заповнення всієї мережі трубопроводів або окремих гілок системи водою;
- в результаті підсосу із атмосфери внаслідок різних несправностей;
- в процесі експлуатації, коли розчинений у воді кисень поступово переходить у вільний стан.
Для довідки. У промислових котелень подпиточная вода перед попаданням в котел проходить стадію деаерації (видалення розчиненого повітря). В результаті, водопровідна вода, спочатку містить до 30 г кисню на 1 м3, стає придатною до експлуатації з показником менше 1 г / м3. Однак ці технології досить дорогі і не застосовуються в приватному житловому будівництві.
Завданням повітрявідводчика є спуск повітря з системи опалення, щоб уникнути утворення повітряних пробок. Останні серйозно перешкоджають вільній циркуляції рідини, з-за чого одні ділянки системи можуть перегріватися, а інші навпаки остигати. Крім повітря в трубопроводах можуть накопичуватися і інші гази. Наприклад, при високому вмісті розчиненого кисню в теплоносії процес корозії сталевих труб і деталей котла значно прискорюється. Відбувається хімічна реакція з виділенням вільного водню.
У нинішніх схемах будинкових систем опалення застосовується 2 види повітряників, що відрізняються по конструкції:
- ручні (крани Маєвського);
- автоматичні (поплавкові).
Кожен з цих видів встановлюється в різних місцях, де є небезпека виникнення повітряної пробки. Крани Маєвського мають традиційне і радіаторне виконання, а конфігурація автовоздушников буває прямий та кутовий.
Рекомендації по вибору повітряного клапана

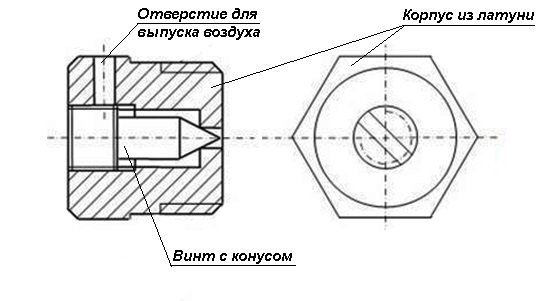

Теоретично у всіх необхідних місцях можна ставити автоматичний клапан для випуску повітря. Але на практиці сфера застосування автоматів обмежена з багатьох причин. Наприклад, пристрій крана Маєвського простіше і не має рухомих частин, тому він надійніший. Ручний кран являє собою циліндричний корпус з водопровідної латуні з зовнішньою різьбою. Усередині корпусу зроблено наскрізний отвір, прохід в якому перекриває гвинт з конічним закінченням.
Від основного отвору, розташованого по центру, відходить круглий калібрований канал. При викручування гвинта між цими двома каналами з’являється повідомлення, завдяки чому повітря покидає систему. Під час експлуатації гвинт повністю закручений, а щоб скинути гази з системи, досить відкрутити його на пару оборотів викруткою або навіть рукою.

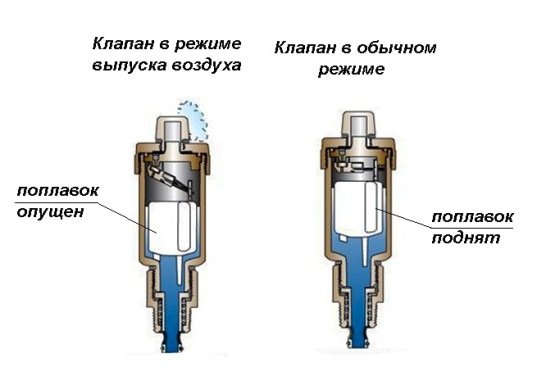

У свою чергу, автоматичний повітряний клапан – це порожнистий циліндр, усередині якого знаходиться пластмасовий поплавок. Робоче положення приладу – вертикальне, внутрішня камера заповнена теплоносієм, що надходить через нижній отвір під впливом тиску в системі. Поплавок механічно прикріплений до игольчатому випускного клапана за допомогою важеля. Гази, що надходять з трубопроводів, поступово витісняють воду з камери і поплавок починає опускатися. Як тільки рідина буде повністю витіснена, важіль відкриє клапан і все повітря швидко покине камеру. Остання тут же знову наповниться теплоносієм.
Внутрішні рухомі частини автоматичного воздухосбрасывателя поступово покриваються накипом, а робочі отвори замулюються. Внаслідок цього механізм заїдає, а гази виходять повільно, через вузол з голкою починає протікати вода. Такий повітр’я випускаючий клапан простіше замінити, ніж відремонтувати. Звідси висновок: автовоздушники ставляться тільки в тих місцях, де без них ніяк не обійтися. Вони підбираються для:

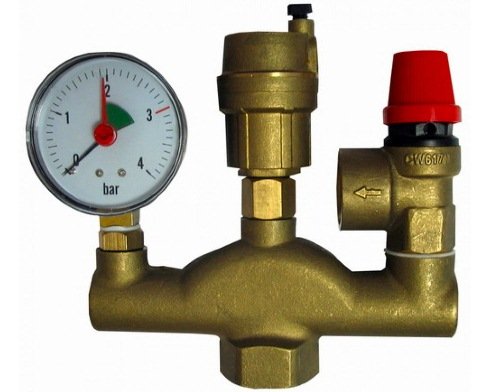

- група безпеки котла, де температура теплоносія найбільш висока;
- вищих точок вертикальних стояків, куди піднімаються всі гази;
- розподільного колектора теплих підлог, де скупчується повітря з усіх гріючих контурів;
- петель П-подібних компенсаторів з полімерних труб, повернених догори.
При виборі пристрою слід звернути увагу на 2 параметри: максимальна робоча температура і тиск. Якщо мова йде про схему обігріву приватного будинку заввишки до 2 поверхів, то в принципі підійде будь-автоматичний клапан для спуску повітря. Мінімальні параметри повітряників, що пропонуються на ринку, такі: робоча температура-до 110 С, діапазон тисків, в якому прилад працює ефективно – від 0.5 до 7 Бар.
У котеджах підвищеної поверховості циркуляційні насоси можуть розвивати більш високий тиск, так що при виборі потрібно орієнтуватися на їх показники. Що стосується температури, то в мережах приватних осель вона рідко перевищує 95 ?С.

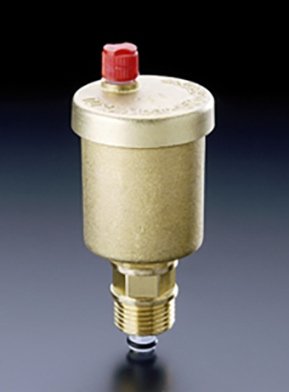

Рада. Фахівці – практики рекомендують купувати автовоздушники з вихлопним патрубком, спрямованим вгору. За відгуками апарат з боковим виходом починає протікати набагато частіше. Крім того, при установці необхідно суворо дотримуватися вертикальне положення корпусу.

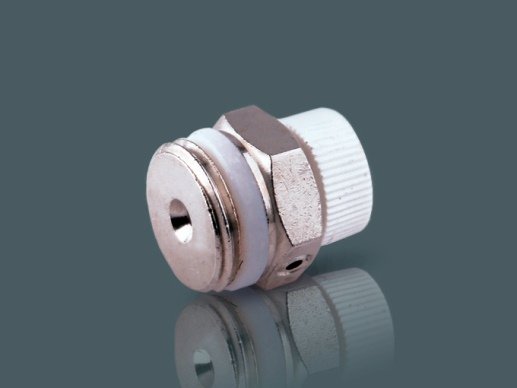

Воздухоотводчики ручні систем опалення (крани Маєвського) найбільш часто приймаються для монтажу на радіатори. Більш того, багато виробників секційних і панельних приладів комплектують свої вироби кранами для видалення газів. При цьому повітровідвідники бувають 3 видів за способом відкручування гвинта:
- традиційні, з пазами під викрутку;
- зі штоком у вигляді чотиригранника або іншої форми під спеціальний ключ;
- з рукояткою для ручного відкручування без жодного інструменту.
Рада. Третій тип виробів не варто купувати для будинку, де живуть діти дошкільного віку. Випадкове відкривання ними крана може призвести до серйозних опіків від гарячого теплоносія.
Висновок
Такий простий, але дуже важливий прилад, як повітряний клапан на опалення, підібрати неважко. Особливо коли він іде в комплекті з іншим обладнанням: групою безпеки, колектором для теплої підлоги або опалювальним радіатором. Якщо ж доводиться підбирати воздушник окремо, то крім виданих вище рекомендацій, не забувайте про якість матеріалу, з якого виконаний прилад. Остерігайтеся різних силумінових підробок, що імітують латунні вироби.
