При складанні водяних систем опалення будівель з труб ППР для здійснення поворотів, переходів, розгалужень і стикувань використовуються спеціальні сполучні елементи — поліпропіленові фітинги для опалення. Їх асортимент досить широкий, тому дуже важливо розуміти ще на стадії промальовування схеми, в яких місцях треба ставити фітинги, якого типу і розміру. Щоб правильно вибирати і застосовувати згадані елементи, у даному матеріалі ми розберемося з їх видами і призначенням.
Види поліпропіленових фітингів
Спочатку відзначимо одну особливість, якої відрізняються фітинги для поліпропіленових труб. Справа в тому, що конструктивно з’єднувальні елементи не діляться за призначенням для опалення чи водопостачання, як це відбувається з трубами ППР. Причина проста: з-за своїх невеликих розмірів фітінг незначно збільшується в розмірах при нагріванні, а значить, не потребує армуванні. Крім того, його товщина стінки більше, ніж у труби, це теж відіграє свою роль при лінійному розширенні матеріалу.
Як правило, технічні характеристики і конструкція фітингів ППР для опалення та водопостачання ідентичні. Винятком можуть бути деталі деяких виробників, що виготовляють свої вироби окремо під різні системи.

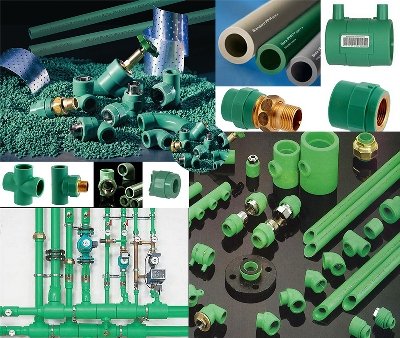

За своїм призначенням існують наступні види фітингів для поліпропіленових труб:
- поворотні елементи — куточки (коліна);
- розгалуження — трійники і хрестовини;
- деталі з’єднувальні – муфти;
- перехідники;
- інші елементи.

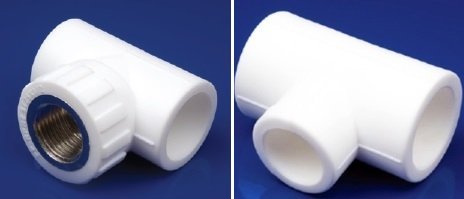

Кожен з цих видів виконаний під певний діаметр труб, в приватних будинках і квартирах розміри фітингів зазвичай не перевищують 50 мм. Елементи, виготовлені цілком з поліпропілену, призначені тільки для припаивания до труб, іншим шляхом їх під’єднати неможливо. Однак, з метою спрощення монтажу систем, всі перераховані види з’єднувачів пропонуються в перехідному виконанні. Тобто, поліпропіленовий фітінг з одного боку приварюється до труби, а з іншого — на ньому є внутрішня або зовнішня різьба, залита в пластмасу.
За рахунок такого технічного рішення асортимент фітингів ППР розширився багаторазово, дозволяючи виконати практично будь-яке приєднання.
Примітка. Останнім часом з’явилися обтискні перехідники, що дозволяють перейти з металевої труби без різьби на поліпропілен або металопластик. Але подібна стикування дуже недовговічна, особливо в опалювальних системах, у них текти може з’явитися ще до кінця сезону.
Поворотні куточки з поліпропілену пропонуються декількох видів – під кутами 30, 45 і 90 градусів, у виконанні під зварювання і з різьбовим з’єднанням. Трійники з хрестовинами виробляються таких же типів, тільки вони ще бувають і перехідними, на той випадок, коли треба зробити врізку трубою іншого діаметра. Звичайні муфти призначені для прямого стикування двох ділянок труб, а перехідні – труб різного діаметру або зроблених з різних матеріалів.
До інших елементів можна віднести петельні компенсатори, пробки, кришки та обводи пересікаються трубопроводів. При виборі виробів потрібно звертати особливу увагу на розміри фітингів для поліпропіленових труб, щоб вони відповідали діаметрам підводяться ділянок трубопроводів.
Фітинги американки
Один з найбільш популярних і дуже зручних способів рознімних з’єднань – це різьбове з накидною гайкою, зване американкою. Завдання даного елемента – забезпечити роз’ємний стик, для розбирання якого не потрібно обертати навколо своєї осі деталі, що з’єднуються, наприклад, трубу і кран. Достатньо лише відвернути накидну гайку.

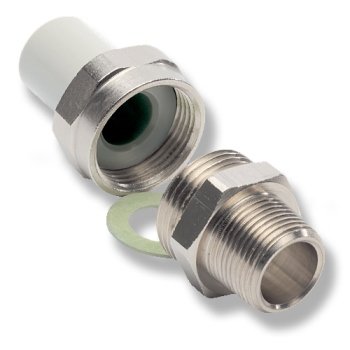

Принцип, за яким діє фітінг американка для поліпропіленових труб, дуже простий. З одного боку деталі є ділянка поліпропілену для зварювання, з іншого – штуцер з різьбленням. При стикуванні натискна гайка накручується на штуцер і стискується гумову прокладку, що знаходиться всередині. Після остаточної затягування прокладка повністю перекриває протікання води по різьбі, забезпечуючи герметичність стику.
За способом ущільнення американка для поліпропіленових труб буває двох типів:
- з плоскими прилеглими поверхнями і тонкою плоскою прокладкою;
- конічне ущільнення з прокладкою в вигляді кільця.
У першому випадку натискна гайка стискає між собою дві поверхні, між якими знаходиться прокладка. У другому – штуцер у вигляді конуса з одягненою кільцевою прокладкою занурюється накидною гайкою у відповідну частину. По надійності і довговічності другий тип ущільнення краще, хоча коштує така деталь дорожче.
З’єднання поліпропіленових труб фітингами
Коли передбачається звичайний стик, то з’єднання поліпропіленових труб фітингами не представляє ніякої складності. Застосовується звичайна технологія пайки елементів з ППР, розглядати її докладно ми не будемо. А от коли йдеться про перехід на різьбу, то слід дотримуватися черговість: спочатку закручується різьбове з’єднання фітинга, а потім проводиться пайка. При цьому важливо добре ущільнити (запакувати) різьбу льоном або фум-стрічкою.
Інакше відбувається з’єднання американки з поліпропіленової трубою. Тут спочатку виконується паяння ППР труби, потім – затягування різьбового з’єднання з ущільненням, і в самому кінці – затягування накидної гайки, її ущільнювати не потрібно. Деякі фітинги і навіть запірна арматура малих діаметрів виготовляється з готовим роз’ємним з’єднанням.

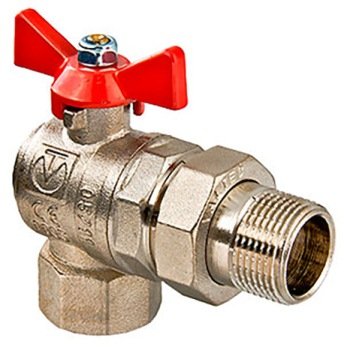

У місці приєднання магістральних трубопроводів до котла або підводок до радіаторів найзручніше встановити кульовий кран з американкою замість того, щоб ставити запірну арматуру і роз’ємне з’єднання окремо. Те ж саме можна зробити і при підключенні іншого опалювального обладнання, такого як бойлер непрямого нагріву, розширювальний бак, буферна ємність і гідроакумулятор. Всі ці агрегати потребують обслуговування, а інколи і заміни, тому при їх включенні в схему американка під пайку просто незамінна.
Рада. Здійснюючи монтаж фітингів з накидною гайкою для забезпечення швидкого відключення устаткування, не забудьте перед цими з’єднувальними елементами передбачити кран. В іншому випадку для ремонту обладнання доведеться спорожняти всю систему.
Висновок
Підбираючи поліпропіленові труби і фітинги для опалення будинку, потрібно ретельно промальовувати монтажну схему системи з вказівкою всіх розмірів, поворотів, відгалужень і так далі. Це допоможе вам не помилитися з розмірами і не упустити важливих деталей. Але треба бути готовим і до того, що ідеальних схем не буває і в процесі монтажу доведеться багаторазово відвідати магазин, що торгує трубами і з’єднувачами з поліпропілену. Пам’ятайте, що опалення на папері і в реальності – це 2 різні речі і неточності або корисні удосконалення неминучі.
