Так уже повелося, що власникові приватного господарства постійно потрібні різні пристосування та засоби малої механізації, у їх число входить і соломорізки. Звичайно ж, подібні агрегати різної конструкції і продуктивності є у продажу, вибирати є з чого. Але ж набагато дешевше зробити подрібнювач соломи самостійно, тим більше що пристрій агрегату примітивно проста. У даній статті ви знайдете поради, як його виготовити самим простим способом.
Конструкція подрібнювача соломи
Хазяїн домовитий, у якого є земельна ділянка, та додатково водиться різна живність, сам чудово знає, навіщо потрібна така машинка. Ми лише доповнимо список ще однією сферою застосування: подрібнювати сіно і солому можна для виготовлення паливних брикет в домашніх умовах. Якщо хтось задумав таку справу, то без січкарні тут не обійтися, спробуйте вручну нарізати або нарубати таку кількість соломи.

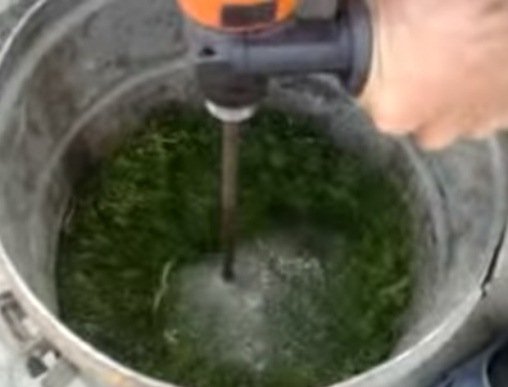

Домашні майстри-умільці пристосувалися виготовляти різні кустарні подрібнювачі соломи зі старих насосів і пилососів. Принцип їх роботи такий же, як у ножів, насаджених на стрижень, що обертається електричним дрилем. Бункером служить звичайне старе відро, в яке закладається трава або солома, після чого туди опускаються обертові ножі і таким чином відбувається подрібнення. Описи подібних пристосувань неважко відшукати на просторах інтернету.
Тільки ці механізовані засоби різання занадто малопродуктивні і непрактичні, а згодяться лише на те, щоб готувати корм десятки кроликів. Для виробництва брикетів або інших цілей, коли потрібно переробити багато сировини, знадобиться надійний саморобний подрібнювач соломи, що володіє достатньою потужністю і продуктивністю. Саме такий ми і будемо виготовляти.

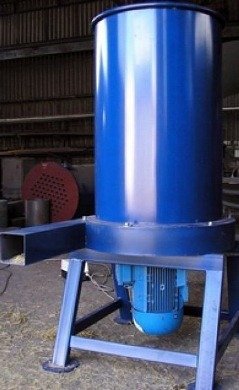

Серце будь-соломорізки – робочий вузол, який представляє собою металевий бункер з обертовими всередині гострими ножами. Останні жорстко закріплені на сталевому диску, а той – на осі електродвигуна. Бункер має циліндричну форму і в цілях безпеки робиться високим, щоб ви випадково не могли торкнутися ножів руками при завантаженні соломи. У нижній частині бункера є патрубок для викидання подрібненої соломи, для зручності він зроблений похилим.
Примітка. Деякі майстри роблять бункер невеликої висоти, але з кришкою, де зроблено невеликий отвір для завантаження сировини.
Бункер спочиває на тринозі такої висоти, щоб знизу помістився електродвигун, прикріплений до його днища допомогою плити. Докладний креслення подрібнювача соломи показаний на рисунку:
1 – бункер; 2 – кришка; 3 – опора триноги; 4 – електродвигун; 5 – плита кріплення двигуна; 6 – пульт керування; 7 – смуга підсилювальна; 8 – кнопки керування; 9 – вихідний патрубок; 10 – кронштейн кріплення двигуна; 11 – підп’ятник опори; 12 – косинка; 13 – лампа – індикатор; 14 – диск з ножами; 15 – планшайба; 16 – гумова прокладка; 17 – перемичка; 18 – bolt М5 (8 шт.); 19 – скребок; 21 – петлі для кришки.
Примітка. Диск з ножами – деталь, досить складна у виготовленні. Тому конструкція ножів може бути довільною, лише б ваше виріб було добре збалансовано і не змусило всю машину трястися від вібрації.
Робота апарату проста. Включивши електродвигун кнопкою і відкривши кришку, завантажується в бункер солома. З бічного патрубка вилітає готова січка, для її уловлювання варто пристосувати яку-небудь ємність. Підійде пластикова бочка з вирізаним отвором збоку, тоді солома не розлетиться на всі боки.
Інструменти і матеріали
З інструментів знадобиться звичайний слюсарний набір, наявний у кожного дбайливого господаря. Крім того, потрібен зварювальний апарат, кутова шліфувальна машина і дриль. Що стосується матеріалів, то ми подамо перелік, передбачений цією конструкцією, ви можете використовувати метал, наявний в господарстві. Отже, щоб зробити побутової подрібнювач, вам потрібно:
- одно – або трифазний електродвигун на 1500 об/хв;
- листовий метал товщиною 2 мм – на кришку і перемичку;
- те ж, товщиною 3 мм – на бункер, патрубок, косинки і підп’ятники;
- метал 5 мм товщиною для кронштейна;
- сталева плита товщиною 10 мм;
- труба ?25 мм або такі ж куточки – на опори;
- смуга металева 25 х 3 мм – на посилення.
Ножі виготовляються з високоякісної вуглецевої сталі, наприклад, Ст45 або вирізаються з старої циркулярної пили, можна – з ножівкові полотен металорізальних верстатів. Шматок труби ?300 мм або стара бочка може позбавити вас від зайвої роботи з виготовлення корпусу машини. Для виконання з’єднань потрібні електроди та болти з гайками.

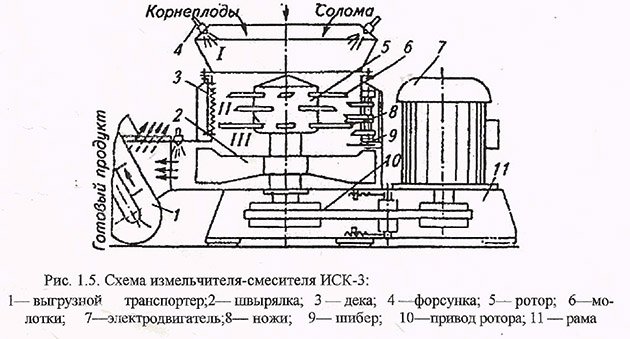

Рада. Якщо у вас в господарстві знайшлася електродвигун з числом обертів понад 2000, то безпосередньо ставити на його вал ножі вкрай небажано. Краще витратити більше часу, зате зробити більш потужну машину з ремінною передачею, в ній можна буде не тільки подрібнювати солому, але навіть дробити гілки і коренеплоди. На схемі показано пристрій подрібнювача соломи з пониженням обертів і збільшенням потужності:
Рекомендації по виготовленню
Метал треба розмітити і вирізати заготовки згідно з кресленням. Труби і куточки відрізати необхідної довжини і зачистити. До бункера приварюється днище, а до нього – кронштейн для кріплення електродвигуна. Сталева плита кріпиться вертикально до кронштейна, попередньо в ній потрібно проробити отвори, збігаються з відповідною частиною двигуна. Для посилення збоку до плити приварюються косинки.
До корпусу під кутом кріпляться опори, до них теж приварюються косинки, що грають роль ребер жорсткості. Коли подрібнювач соломи, зроблений своїми руками, вже стоїть на опорах, до нього прилаштовується патрубок викиду січки. Потім до плити кріпиться електродвигун на болтах, а на його вісь насаджуються ножі і надійно фіксуються. В останню чергу прилаштовується кришка і проводиться монтаж електричної частини.
Повторювати конструкцію, представлену у статті, зовсім не обов’язково. Головне — правильно виготовити робочий вузол з ножами, а пристосувати до нього електричний привід ви можете будь-яким зручним способом. Тільки пам’ятайте, що число обертів вала ріжучої частини повинно знаходитися в межах 2000 об/хв. І то, якщо розмах ножів не більше показаних на кресленні. Інакше машина стане джерелом підвищеної небезпеки.
Висновок
При наявності всіх інструментів і матеріалів зробити настільки корисний подрібнювач своїми руками можна протягом одного дня. Особливо коли ви добре володієте навичками слюсарних і зварювальних робіт. Але навіть у тому випадку, якщо робота забере набагато більше часу, вона дозволить заощадити вам гроші, а це важливо.
