На початку нинішнього сторіччя ринок опалювальної техніки поповнився ще однією інновацією. Це так зване плинтусное опалення, позиціонована як чергова альтернатива давно існуючим системам. У цій статті спробуємо розібратися, як функціонує такий обігрів і так він ефективний, як це декларують продавці. Також дамо ряд рекомендацій по монтажу плінтусних систем.
Система теплий плінтус
Уявіть собі звичайний радіатор опалення в мініатюрі, причому розтягнутий по всьому периметру приміщення. Саме так можна простими словами описати конструкцію теплого плінтуса. Тільки матеріали для виробництва цього радіатора використовуються самі теплопровідні – алюміній та мідь. Нагрівальний елемент являє собою безліч алюмінієвих або мідних пластин, прикріплених до труб з теплоносієм або гріючою кабелем. Відповідно, плінтусна система опалення буває двох видів:
- водяна;
- електрична.

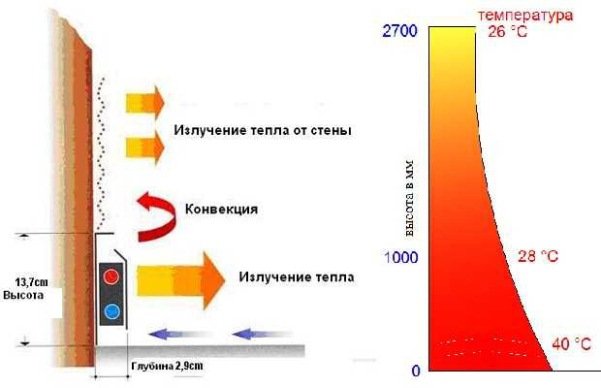

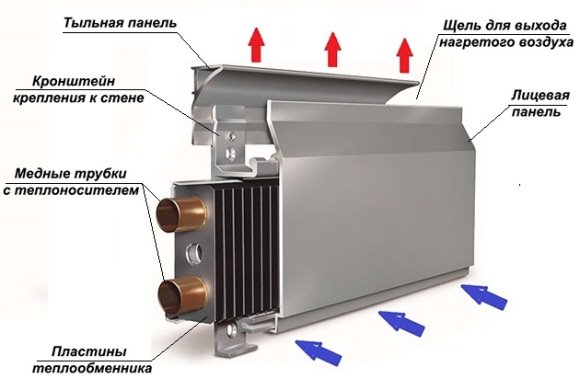

Нагрівач прироблений до тильної алюмінієвій пластині, яка, у свою чергу, кріпиться до стіни кімнати над самим підлогою. Зверху теплообмінник закривається лицьовій алюмінієвою пластиною, так що в цілому вся система нагадує плінтус, тільки більших розмірів. У нижній і верхній частині зібраного модуля передбачені прорізи для циркуляції повітря. Холодний потік, потрапляючи крізь нижню щілину всередину корпусу, проходить між пластинами нагрівача, після чого йде назовні через верхню проріз, як показано на малюнку:
Принцип обігріву приміщення пояснюється виробниками плінтусних нагрівачів наступним чином. Нагріте повітря, залишаючи теплий плінтус і підкоряючись ефекту Коанда, стелиться вертикально уздовж стіни, тим самим нагріваючи її.

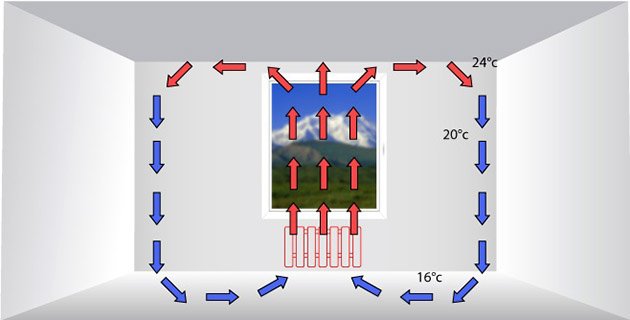

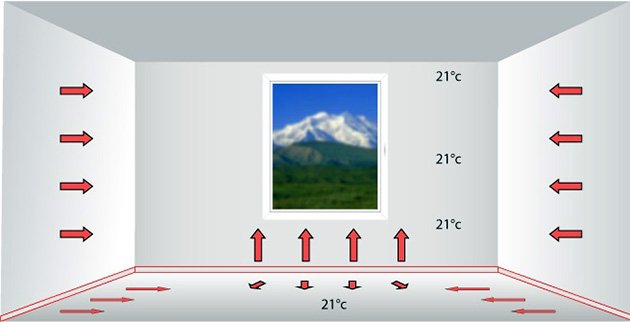

У свою чергу, стіна рівномірно обігріває кімнату інфрачервоним теплом по всій висоті, як це відображено на схемі в порівнянні з традиційним радіаторним опаленням.Джерелом теплової енергії в одному випадку є теплоносій, що рухається всередині теплообмінників по трубах, а в іншому – електричний нагрівальний кабель, прокладений по такому ж принципу.

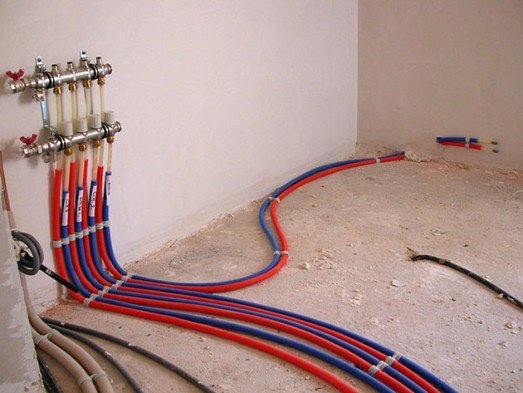

Водяні радіатори не можуть бути включені послідовно по всьому периметру, поки теплоносій пройде весь шлях, він істотно охолоне. Тому нагрівачі включаються послідовно попарно, а підводки до них приєднуються променевим (колекторним) способом, що прокладаються під підлогою. З електричним кабелем справа йде простіше, його можна приєднати до мережі в 1-2 точках.
Виробники і продавці, що пропонують плинтусное водяне опалення, декларують тепловіддачу тих і інших виробів на рівні 200 Вт на 1 погонний метр. Тільки у випадку з водяними системами температура теплоносія для такої тепловіддачі повинна становити 65 ?С. Температура поверхні лицьової панелі безпечна, – всього 40 ?С. З’єднання теплообмінників між собою і з розподільним колектором здійснюється полімерними трубами, поставляються в комплекті.
Переваги і недоліки: правда і вигадка
Оскільки частина заявлених виробником переваг даних систем є маркетинговим ходом, ми перерахуємо їх зі своїми аргументованими коментарями:
Термоплинтусы гріють приміщення здоровим інфрачервоним теплом, що йде від стін.
Судячи з представленими даними, стіна гріється від потоку повітря, що проходить через теплообмінники, що представляють собою справжні плінтусні конвектори. Температура стін в різних точках становить 26-30 ° С, а при такому нагріванні промениста складова незначна, для цього потрібна більш висока температура поверхні. Значить, кімната просто рівномірно прогрівається від потоків теплого повітря, що піднімається вздовж усіх стін, як і від радіаторів.
Плинтусное опалення ефективно і економічно із-за невисокої температури теплоносія.
Твердження про ефективність суперечливо з точки зору логіки. Між нагрівачем і приміщенням, за словами виробника, є посередник – стіна. Хіба може підвищуватися ефективність системи при додаванні в неї посередника? Оскільки відомо з практики, що опалення плінтусного типу цілком успішно може обігрівати будинок, то напрошується висновок, що посередника у вигляді стіни не існує. Конвектори над підлогою просто нагрівають повітря, що і сказано в попередньому пункті.
Якщо заявлені показники тепловіддачі коректні, то твердження про економічності вірно. Простий приклад: кімната 4 х 5 м, площею 20 м2 та периметром 18 м вимагає 2 кВт теплової енергії. 17 м термоплинтуса дасть 17 х 200 = 3400 Вт або 3.4 кВт (ми відняли від периметра ширину дверного отвору). Тепла виділяється в півтора рази більше ніж потрібно, значить, температуру теплоносія можна знизити з 65 ?С до 40 ?С, а це економія.
Немає цвілі й вогкості.
Наявність грибків у будинку залежить більшою мірою від припливно-витяжної вентиляції, а не від опалення. Затвердження некоректно.
Система добре прогріває нижню зону приміщення, як і теплі підлоги.
Твердження вірне, алюмінієві короби випромінюють інфрачервоне тепло в ноги, що дуже комфортно для людей.
Чудово вписується в будь-який інтер’єр.

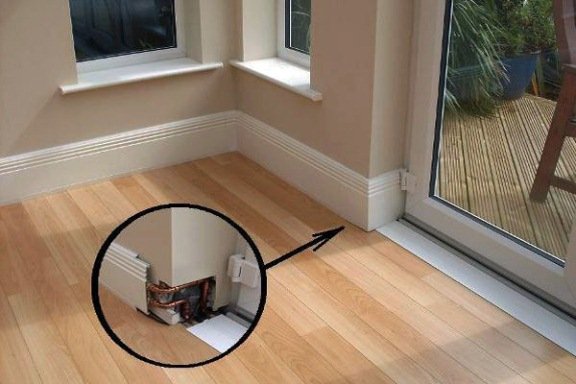

Дійсно, плінтусний короб для труб опалення чудово виглядає в приміщенні будь-якого призначення. Єдиний нюанс – заважає корпусні меблі, обігнути її ніяк не вдасться. Ще одне твердження про відсутність пилу, возгоняемой конвективним рухом повітря від традиційних опалювальних систем, ми обговорювати не будемо, бо ця система теж конвективна. Але в цілому цей новий вид опалення заслуговує уваги, оскільки відповідає найвищим вимогам до дизайну інтер’єрів і абсолютно не займає місця.
Одна біда, вона ж і єдиний недолік — значна вартість теплового і розподільного обладнання, а також його монтажу. Слід зазначити, що плінтусна розводка труб опалення – чи не найдорожча з усіх існуючих водяних систем.
Рекомендації по монтажу
Ще одне незаперечне достоїнство плінтусного обігріву – швидкий монтаж, але тільки при наявності готових підводок. Як ми вже писали, підводки прокладаються в підлозі або можуть виходити зі стін сусідніх приміщень. Але ще на стадії закупівлі обладнання потрібно вимагати у торгових представників ретельно підібрати нагрівачі по потужності і правильно розподілити їх уздовж периметра кімнати.

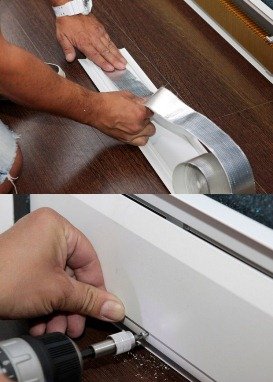

Коли плінтусна розведення системи опалення завершена і кінці труб (або електричних проводів) виведені в необхідних точках, то потрібно просто встановити і підключити теплообмінники. Для цього спочатку проводиться розмітка, а потім установка тильній панелі або декоративних куточків (залежно від конструкції). Між стіною і корпусом нагрівача необхідно прокласти шар теплоізоляції, він наклеюється відповідно з фото.

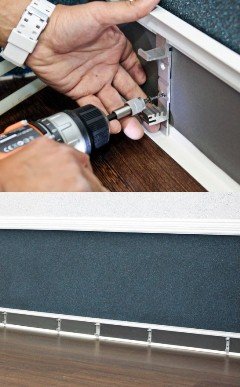

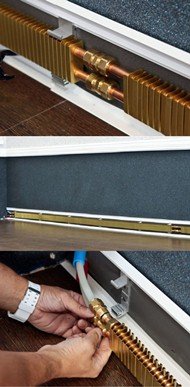

Наступний крок – монтаж кронштейнів для кріплення пластинчастих конвекторів, що виконується звичайними дюбелями. Відстань між кронштейнами не буде рівномірним, його треба коригувати під кріплення кожного теплообмінника.

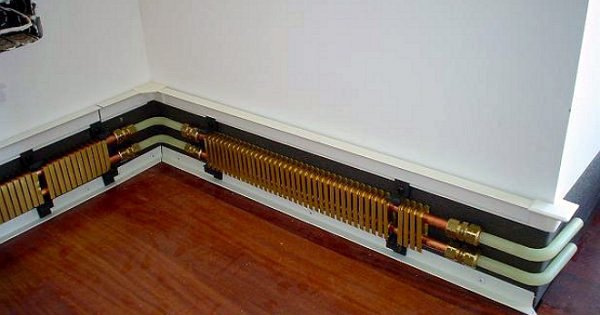

Далі, слід установка конвекторів та їх підключення до водяним або електричним мережам. Тут важливо не перегнути труби, підключати все акуратно, використовуючи комплекти з’єднувальних деталей. Пари теплообмінників стикуються між собою безпосередньо з допомогою муфт.
Останній етап монтажу своїми руками – кріплення лицьових панелей. Воно виконується саморізами, попередньо на внутрішню поверхню панелі наклеюється тепловідбивна фольга, як зображено на фото:
Висновок
Не можна сказати, що плинтусное опалення доступно широкому колу домовласників. Занадто велика вартість мідних нагрівальних елементів і інших деталей системи. З іншого боку, воно економічно та ефективно, а головне, — чудово гармонує з інтер’єром.

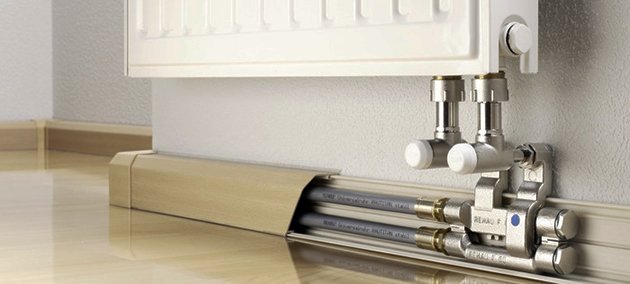

Але ж існують і плінтусні системи розводки для приховування труб, а для батарей – декоративні екрани. Тобто, проблеми інтер’єру можна вирішити і при влаштуванні традиційного опалення, що обійдеться набагато дешевше.
